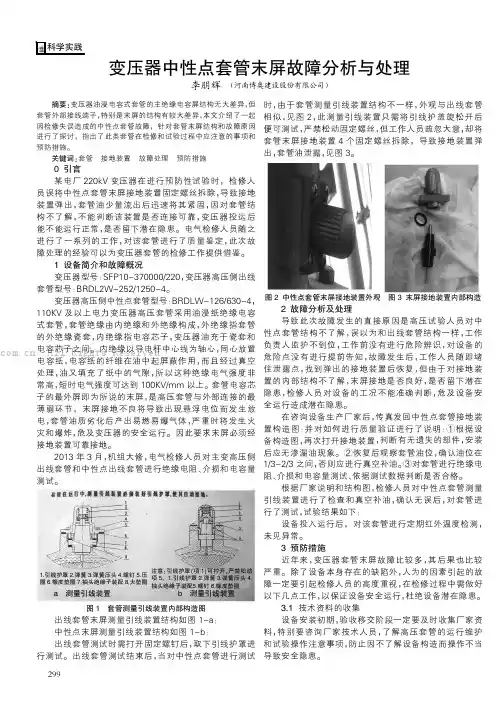

摘要:变压器油浸电容式套管的主绝缘电容屏结构无大差异，但套管外部接线端子，特别是末屏的结构有较大差异，本文介绍了一起因检修失误造成的中性点套管故障，针对套管末屏结构和故障原因进行了探讨，指出了此类套管在检修和试验过程中应注意的事项和预防措施。
关键词:套管接地装置故障处理预防措施0引言某电厂220kV变压器在进行预防性试验时，检修人员误将中性点套管末屏接地装置固定螺丝拆除，导致接地装置弹出，套管油少量流出后迅速将其紧固，因对套管结构不了解，不能判断该装置是否连接可靠，变压器投运后能不能运行正常，是否留下潜在隐患。
电气检修人员随之进行了一系列的工作，对该套管进行了质量鉴定，此次故障处理的经验可以为变压器套管的检修工作提供借鉴。

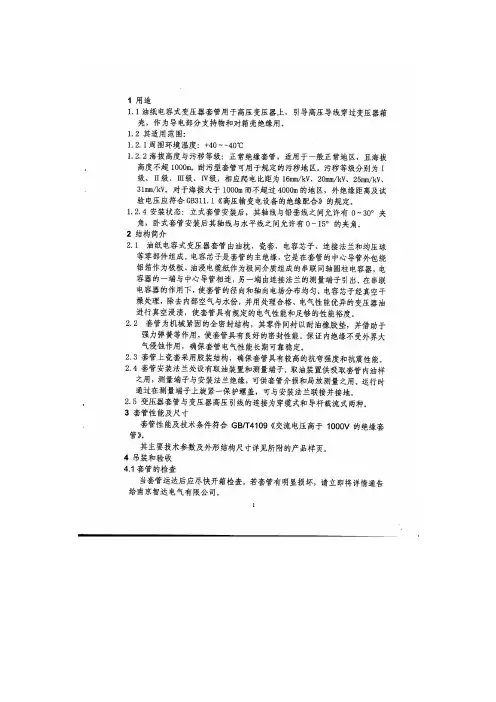

1设备简介和故障概况变压器型号：SFP10-370000/220，变压器高压侧出线套管型号：BRDL2W-252/1250-4。
变压器高压侧中性点套管型号：BRDLW-126/630-4，110KV及以上电力变压器高压套管采用油浸纸绝缘电容式套管，套管绝缘由内绝缘和外绝缘构成，外绝缘指套管的外绝缘瓷套，内绝缘指电容芯子，变压器油充于瓷套和电容芯子之间。
内绝缘以导电杆中心线为轴心，同心放置电容纸，电容纸的纤维在油中起屏蔽作用，而且经过真空处理，油又填充了纸中的气隙，所以这种绝缘电气强度非常高，短时电气强度可达到100KV/mm以上。
套管电容芯子的最外屏即为所说的末屏，是高压套管与外部连接的最薄弱环节，末屏接地不良将导致出现悬浮电位而发生放电，套管油质劣化后产出易燃易爆气体，严重时将发生火灾和爆炸，危及变压器的安全运行。
因此要求末屏必须经接地装置可靠接地。
2013年3月，机组大修，电气检修人员对主变高压侧出线套管和中性点出线套管进行绝缘电阻、介损和电容量测试。
1.引线护罩2.弹簧3.弹簧压头4.螺钉5.压圈6.橡皮垫圈7.抽头绝缘子装配8.大垫圈a测量引线装置注意:引线护罩(项1)可拧开,严禁松动项5。
变压器的套管介损试验
实际上是指变压器电容型套管的主绝缘及电容型套管对地末屏tanδ与电容量的测量。
tanδ测量值：
1)20℃时的tanδ(%)值应不大于下表中数值：见附表。
2) 电容型套管的电容值与出厂值或上一次试验值的差别超出±5％时，应查明原因。
3) 当电容型套管末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地tanδ，其值不大于2%。
测量接线方法及注意事项：
⑴电桥正接线测量。
测量变压器套管tanδ时，与被试套管相连的所有绕组端子连在一起加压，其余绕组端子均接地，末屏接电桥，正接线测量。
⑵油纸电容型套管的tanδ一般不进行温度换算，当tanδ与出厂值或上一次试验值比较有明显增长或接近左表数值时，应综合分析tanδ与温度、电压的关系。
当tanδ随温度增加明显增大或试验电压由10kV升到Um/ 时，tanδ增量超过±0.3％，不应继续运行。
⑶测量时记录环境温度及变压器顶层油温。
⑷只测量有末屏引出的套管tanδ和电容值。
⑸封闭式电缆出线或GIS出线的变压器，电缆、GIS侧套管从中性点加压，非被试侧短路接地。
主绝缘及电容型套管末屏对地绝缘电阻：
1)主绝缘的绝缘电阻值一般不应低于下列数值：
110kV及以上：10000MΩ
35kV：5000MΩ；
2)末屏对地的绝缘电阻不应低于1000MΩ。
变压器套管防污等级和选型摘要：变压器安装环境，合理选择变压器套管防污等级关键词：变压器；套管；瓷套；防污等级随着西电东输、农网改造等一系列工程的实施，电力系统对变压器的需求也不断增大。
套管作为变压器的最主要的部件之一，需求量也随之不断提高。
套管的作用是将变压器中各个不同电压等级的绕组连接到电力系统的线路中根据变压器各绕组电压等级的不同，需要使用不同电压等级的套管对油箱进行绝缘。
根据使用情况，变压器套管需要满足绝缘（内绝缘和外绝缘）的要求、载流（额定和过载）的要求、机械强度（稳定和地震）的要求等。
变压器常见套管分为：油纸电容式套管、纯瓷式套管、玻璃钢式套管、SF6气体绝缘套管等。
油纸电容式套管是变压器上最常见，也是使用范围最广的套管之一，常用于72.5kV电压等级及以上的绕组连接。
纯瓷式套管常用于，油浸式电力变压器的低压侧，适用于40.5kV及以下的绕组连接。
玻璃钢式套管为新型材料的合理利用，市场占有率没有传统的油纸电容式套管和纯瓷式套管高，但最近几年的市场推广非常积极，也有较多的用户逐渐认可和使用。
SF6气体绝缘套管的使用情况较少，市场占有率更加少，本文不作讨论。
本次将着重讨论和分析油纸电容式和纯瓷式套管的瓷套防污等级的选型。
电力变压器套管的型号一般用七位的符号和数值表示：□□□□-□/□-□第①位 BR-油纸电容式变压器套管第②位 D-短尾，长尾不表示第③位 L-可装设电流互感器第④位 W-耐污性，普通型不表示第⑤位额定电压第⑥位额定电流第⑦位特征代号，套管的户外部分的外绝缘污秽等级及使用地区，用阿拉伯数字表示：1- 最小标称爬电比距为16mm/kV2- 最小标称爬电比距为20mm/kV3- 最小标称爬电比距为25mm/kV4- 最小标称爬电比距为31mm/kV例：型号BRDLW-252/3150-4表示油纸电容式套管，短尾、可装设电流互感器、额定电压252kV，额定电流3150A，用于严重污秽地区，最小标称爬电比距为31mm/kV。
