1.基本图
2.详图
识读工程图的注意事项1、熟悉图样基本规格，了解工程构筑物的基本构造；
2、记住常用图例；
3、由粗到细、由大到小；
4、结合各类图纸；
5、结合实际。市政工程常用图例
道路工程图道路路线是指沿道路长度方向的行车道中心线。
道路的路线设计最后结果是以平面图、纵断面图、横断面图来表达的。
道路平面图是在地形图上画出的道路水平投影，它表达了道路的平面位置。
道路纵断面图是用垂直剖面沿着道路中心线将路线剖开而画出的断面图，它表达道路的竖（高）向位置。
道路横断面图是在设计道路的适当位置上按垂直路线方向截断而画出的断面图，它表达了道路的横断面设计情况。
道路工程平面图的作用：表达路线的方向、平面线形（直线和左、右弯道）、路线的横向布置、路线定位以及沿线两侧一定范围内的地形、地物状况。
（一）道路平面线形设计
平面线形三要素：直线、圆曲线和缓和曲线。
道路平面线形设计，是根据汽车行驶的力学性质和行驶轨迹要求，合理地确定各线形要素的几何参数，保持线形的连续性和均衡性，避免采用长直线，并注意使线形与地形、地物、环境和景观等协调。对于车速较高的道路，线形设计还应考虑汽车行驶美学及驾驶员视觉和心理上的要求。
1、直线
直线的优点
两点之间距离最短。
具有短捷、直达的印象。
行驶受力简单，方向明确，驾驶操作简易。
测设简单方便（用简单的就可以精确量距、放样等）。
在直线上设构造物更具经济性。
直线的缺点
直线单一无变化，与地形及线形自身难以协调。
过长的直线在交通量不大且景观缺乏变化时，易使驾驶人员感到单调、疲倦。
在直线纵坡路段，易错误估计车间距离、行车速度及上坡坡度。
易对长直线估计得过短或产生急躁情绪，超速行驶。
直线的运用
采用直线线形时必须注意线形与地形的关系，在运用直线线形并决定其长度时，必须慎重考虑，一般不宜采用长直线。
2、圆曲线
各级公路和城市道路不论转角大小均应设置圆曲线。
圆曲线作为公路平面线形具有以下主要特点。
曲率1/R=常数，测设和计算简单；
.
-
-
-可修编-
道路交通名词解释
1、交通参数： 描述交通流特性的参数
2、WADT：周平均日交通量
3、地点车速：或称瞬时车速及点车速。指车辆通过道路某一点或某一横断面时的瞬间速度
4、OD调查：OD调查即交通起止点调查又称OD交通量调查，OD交通量就是指起止点间交通出行量。“O〞〞来源于英文ORIGIN，指出行的出发地点，“D〞来源于英文Destination，指出行的目的地。
5、道路网密度： 道路面积密度=城市道路用地总面积/ 城市用地总面积
6、居民拥有道路面积密度：
居民拥有道路面积密度λ= 城市道路用地总面积/城市居民总人口 〔公式见书〕
7、城市道路横断面： 城市道路横断面是指道路中心线法线方向的道路断面
8、路拱：路面的横向断面做成中央高于两侧，具有一定坡度的拱起形状， 叫路拱。
9、分车带：分车带是指在多幅道路上，用于分隔车辆，沿道路纵向设置的带状非行车局部。
10、完全互通式立交：一种完全互通式立交桥，由地面层和高架桥两局部组成，地面层包括两条跨越机动车道，双向匝道围绕在跨越点的四周，并与相邻机动车道相连通，在双向匝道及双向匝道外围机动车道的外侧依次设有地面非机动车道和人行道；高架桥由高架非机动车道和其外侧的高架人行道组成，高架非机动车道通过高架引桥与地面非机动车到连接，高架桥四周架设的行人天桥用于连接地面人行道与高架人行道。
11、交通体系：道路、在道路上通行的车辆和行人以及道路交通所处的环境的统称。
12、交通流：某一时段内连续通过道路某一断面的车辆或行人所组成的车流人流的统称。
道路工程平面线型设计
在平面线型设计中，汽车形式轨迹的特性，道路平面线型的要素以及直线的特点与运用等等都是我们需要掌握的特点，如何设计出一条合理且优秀的线型，相信看完今天的内容大家都会有自己的答案。
一、道路平面线型概述
一、路 线
道路：路基、路面、桥梁、涵洞、隧道和沿线设施构成的三维实体。
路线：是指道路中线的空间位置。
平面图：路线在水平面上的投影。
纵断面图：沿道路中线的竖向剖面图，再行展开。
横断面图：道路中线上任意一点的法向切面。
路线设计：确定路线空间位置和各部分几何尺寸。
分解成三步：
路线平面设计：研究道路的基本走向及线形的过程。
路线纵断面设计：研究道路纵坡及坡长的过程。
路线横断面设计：研究路基断面形状与组成的过程。
二、汽车行驶轨迹与道路平面线形 （一）汽车行驶轨迹
行驶中汽车的轨迹的几何特征：
（1）轨迹连续：连续和圆滑的，不出现错头和折转；
（2）曲率连续：即轨迹上任一点不出现两个曲率的值。
（3）曲率变化连续：即轨迹上任一点不出现两个曲率变化率的值。
（二）平面线形要素
行驶中汽车的导向轮与车身纵轴的关系：
现代道路平面线形正是由上述三种基本线形构成的，称为平面线形三要素。
二、直线
一、直线的特点
1.优点：
①距离短，直捷，通视条件好。
②汽车行驶受力简单，方向明确，驾驶操作简易。 ③便于测设。
2.缺点
①线形难于与地形相协调
②过长的直线易使驾驶人感到单调、疲倦，难以目测车间距离。
③易超速
二. 最大直线长度问题：
《标准》规定：直线的最大与最小长度应有所限制。
德国：20V（m）。
美国：3mile（4.38km）
我国：暂无强制规定
景观有变化 ≧20V；<3KM
景观单调 ≦ 20V
公路线形设计不是在平面线形上尽量多采用直线，或者是必须由连续的曲线所构成，而是必须采用与自然地形相协调的线形。
采用长的直线应注意的问题：

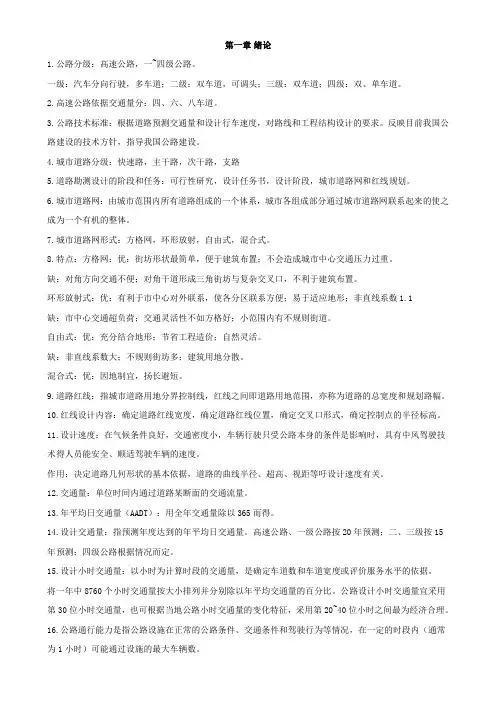

第一章 绪论
1.公路分级：高速公路，一~四级公路。
一级：汽车分向行驶，多车道；二级：双车道，可调头；三级：双车道；四级：双、单车道。
2.高速公路依据交通量分：四、六、八车道。
3.公路技术标准：根据道路预测交通量和设计行车速度，对路线和工程结构设计的要求。反映目前我国公路建设的技术方针，指导我国公路建设。
4.城市道路分级：快速路，主干路，次干路，支路
5.道路勘测设计的阶段和任务：可行性研究，设计任务书，设计阶段，城市道路网和红线规划。
6.城市道路网：由城市范围内所有道路组成的一个体系，城市各组成部分通过城市道路网联系起来的使之成为一个有机的整体。
7.城市道路网形式：方格网，环形放射，自由式，混合式。
8.特点：方格网：优：街坊形状最简单，便于建筑布置；不会造成城市中心交通压力过重。
缺：对角方向交通不便；对角干道形成三角街坊与复杂交叉口，不利于建筑布置。
环形放射式：优：有利于市中心对外联系，使各分区联系方便；易于适应地形；非直线系数1.1
缺：市中心交通超负荷；交通灵活性不如方格好；小范围内有不规则街道。
自由式：优：充分结合地形；节省工程造价；自然灵活。
缺：非直线系数大；不规则街坊多；建筑用地分散。
混合式：优：因地制宜，扬长避短。
9.道路红线：指城市道路用地分界控制线，红线之间即道路用地范围，亦称为道路的总宽度和规划路幅。
10.红线设计内容：确定道路红线宽度，确定道路红线位置，确定交叉口形式，确定控制点的半径标高。
11.设计速度：在气候条件良好，交通密度小，车辆行驶只受公路本身的条件是影响时，具有中风驾驶技术得人员能安全、顺适驾驶车辆的速度。
作用：决定道路几何形状的基本依据，道路的曲线半径、超高、视距等吁设计速度有关。
12.交通量：单位时间内通过道路某断面的交通流量。
13.年平均日交通量（AADT）：用全年交通量除以365而得。
14.设计交通量：指预测年度达到的年平均日交通量。高速公路、一级公路按20年预测；二、三级按15年预测；四级公路根据情况而定。
