网络架构

数据中心网络架构

数据中心网络架构是指在数据中心内部搭建一个高效、可靠、安全的网络架构，以支持数据中心的各种业务需求。一个优秀的数据中心网络架构可以提供高带宽、低延迟、高可用性和易管理的网络环境，从而确保数据中心的正常运行和高效的数据传输。

数据中心网络架构通常包括以下几个关键要素：

1. 网络拓扑结构：数据中心网络通常采用三层结构，包括核心层、汇聚层和接入层。核心层负责数据中心内部的互联，汇聚层负责连接核心层和接入层，接入层则连接服务器和存储设备。这种层次化的结构可以提供高度可扩展性和冗余性，同时降低网络延迟。

2. 交换机和路由器：在数据中心网络架构中，交换机和路由器是核心设备。交换机负责在局域网内转发数据包，而路由器则负责在不同的子网之间进行数据包转发。这些设备需要具备高性能、低延迟、高可靠性和可管理性的特点。

3. 负载均衡：数据中心通常会部署大量的服务器来处理用户请求，为了提高整体性能和可用性，需要使用负载均衡技术将用户请求均匀分配到不同的服务器上。负载均衡可以提高系统的吞吐量和响应速度，并且可以实现故障转移，确保服务的连续性。

4. 安全性：数据中心网络架构必须具备强大的安全性能，以保护数据中心内的重要数据和业务。常见的安全措施包括访问控制、防火墙、入侵检测和谨防系统等。此外，数据中心网络还需要支持虚拟化技术，以提供隔离性和安全性。

5. 高可用性：数据中心网络架构需要具备高可用性，即在发生故障时能够快速恢复服务。为了实现高可用性，可以采用冗余设计，包括冗余交换机、冗余链路和冗余电源等。此外，还可以使用虚拟化技术实现虚拟机的迁移和故障恢复。 6. 管理和监控：数据中心网络架构需要具备易管理和监控的特点，以便及时发现和解决问题。可以使用网络管理系统对网络设备进行集中管理和监控，同时还可以使用性能监控工具来监测网络的带宽利用率、延迟和丢包率等指标。

综上所述，一个优秀的数据中心网络架构应该具备高带宽、低延迟、高可用性和易管理的特点，同时还需要具备安全性和高可靠性。通过合理的网络拓扑结构、高性能的交换机和路由器、负载均衡、安全措施、高可用性设计以及管理和监控系统的支持，可以构建一个满足数据中心业务需求的网络环境。

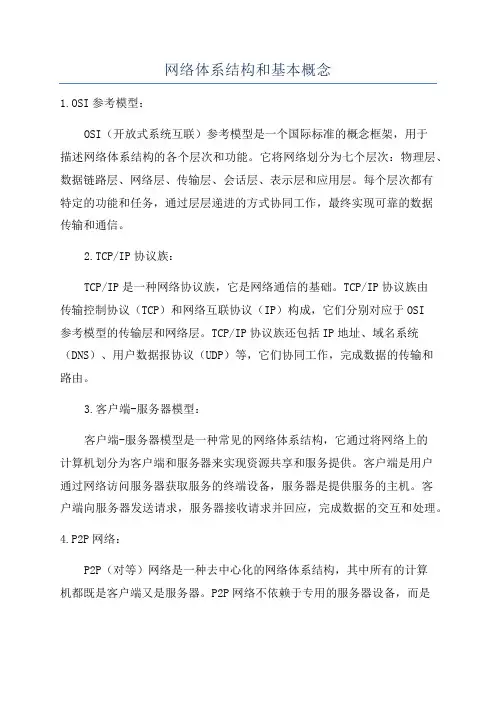

网络体系结构和基本概念

1.OSI参考模型：

OSI（开放式系统互联）参考模型是一个国际标准的概念框架，用于描述网络体系结构的各个层次和功能。它将网络划分为七个层次：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。每个层次都有特定的功能和任务，通过层层递进的方式协同工作，最终实现可靠的数据传输和通信。

2.TCP/IP协议族：

TCP/IP是一种网络协议族，它是网络通信的基础。TCP/IP协议族由传输控制协议（TCP）和网络互联协议（IP）构成，它们分别对应于OSI参考模型的传输层和网络层。TCP/IP协议族还包括IP地址、域名系统（DNS）、用户数据报协议（UDP）等，它们协同工作，完成数据的传输和路由。

3.客户端-服务器模型：

客户端-服务器模型是一种常见的网络体系结构，它通过将网络上的计算机划分为客户端和服务器来实现资源共享和服务提供。客户端是用户通过网络访问服务器获取服务的终端设备，服务器是提供服务的主机。客户端向服务器发送请求，服务器接收请求并回应，完成数据的交互和处理。

4.P2P网络：

P2P（对等）网络是一种去中心化的网络体系结构，其中所有的计算机都既是客户端又是服务器。P2P网络不依赖于专用的服务器设备，而是通过直接连接来交换数据。P2P网络的一大特点是去中心化，它能够更好地抵抗单点故障和网络拥塞。

5.三层网络体系结构：

三层网络体系结构是一种通用的网络设计架构，它由三层构成：核心层、分布层和接入层。核心层负责数据的传输和路由，分布层负责网络的负载均衡和安全策略，接入层则负责用户与网络的连接。这种分层结构能够提高网络的性能和可管理性。

上述是网络体系结构的基本概念和主要内容。网络体系结构的设计和实现对于网络的性能和安全至关重要。通过合理地利用和组织网络资源，可以提高网络的性能、可靠性和可扩展性，同时还能够保障数据的安全和隐私。在日益发展的信息时代中，网络体系结构的研究和创新将继续推动着网络技术的进步和应用的发展。

网络体系结构

网络体系结构，简称网络架构，指的是互联网整体架构的逻辑架构、物理架构和协议架构，它决定了互联网的功能、性能、可靠性和安全性，同时也为互联网的拓展和发展提供了基础支持。

一、逻辑架构

网络逻辑架构是指网络系统中各个部分的功能和互相之间的关系。它是网络系统最基本的部分，以分层的方式进行组织，从上至下分别是：应用层、传输层、网络层、数据链路层和物理层。

1. 应用层

应用层是网络体系结构中最靠近用户的一层，它主要负责处理和管理用户与网络之间的信息交互。在这一层上，包括了很多常见的协议，如HTTP、FTP、SMTP等。

2. 传输层

传输层主要负责网络数据的传输和速率的控制，它负责把数据分成若干个数据包，并负责传输和接收。这一层也包括了两个主要的协议：TCP和UDP。

3. 网络层

网络层主要负责寻找最佳的路径，实现不同网络之间的数据传输，强调数据包在网络中的传输。在这一层上最常见的协议是IP协议。

4. 数据链路层

数据链路层位于物理层和网络层之间，主要负责将网络层传过来的数据包转换成适合物理层传输的数据包。最常见的协议是以太网协议。

5. 物理层

物理层负责传输和接收网络中的数据以及硬件的控制。它决定了数据的传输速率、数据的格式和传输媒介等。最常见的传输媒介是有线和无线两种。

二、物理架构

网络物理架构是指网络系统中各个设备之间的连接方式和传输媒介等硬件设备的布局、位置和组成。 物理架构包括以下几种架构方式：

1. 局域网（LAN）

局域网是指在一个较小范围内的计算机网络，其覆盖范围通常在一个建筑物或者一个校园内。局域网的传输速率非常快，最常常用的网线是双绞线。

2. 城域网（MAN）

城域网是指在一个城市或者地理范围比较大的区域内的计算机网络。城域网常用的传输媒介是光纤。

3. 广域网（WAN）

广域网是指在一个大范围的区域内的计算机网络，它由多个局域网和城域网组成。广域网的传输媒介是电话线路或者无线电波。

1 =================================================================

网络的三层架构:

1.接入层: 提供网络接入点,相应的设备端口相对密集. 主要设备:交换机,集线器.

2.汇聚层: 接入层的汇聚点,能够提供路由决策.实现安全过滤,流量控制.远程接入. 主要设备:路由器.

3.核心层: 提供更快的传输速度, 不会对数据包做任何的操作

=================================================================

OSI七层网络模型: Protocol data unit

1.物理层: 速率,电压,针脚接口类型 Bit

2.数据链路层: 数据检错,物理地址MAC Frame

3.网络层: 路由(路径选择),逻辑的地址(IP) Packet

4.传输层: 可靠与不可靠传输服务, 重传机制. Segment

5.会话层: 区分不同的应用程序的数据.操作系统工作在这一层 DATA

6.表示层: 实现数据编码, 加密. DATA

7.应用层: 用户接口 DATA

Bit, Frame, Packet, Segment 都统一称为: PDU(Protocol Data Unit)

=================================================================

物理层:

1.介质类型: 双绞线, 同轴电缆, 光纤

2.连接器类型: BNC接口, AUI接口, RJ45接口, SC/ST接口

3.双绞线传输距离是100米.

4.HUB集线器: 一个广播域，一个冲突域．泛洪转发. 共享带宽.
