电气设备的结构和工作原理

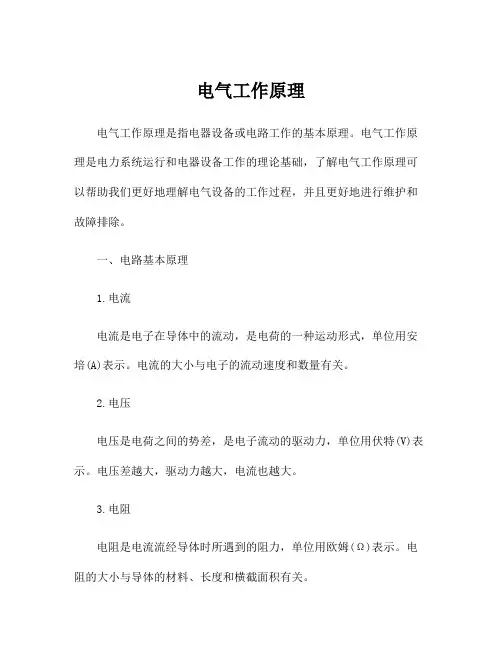

电气工作原理电气工作原理是指电器设备或电路工作的基本原理。

电气工作原理是电力系统运行和电器设备工作的理论基础，了解电气工作原理可以帮助我们更好地理解电气设备的工作过程，并且更好地进行维护和故障排除。

一、电路基本原理1.电流电流是电子在导体中的流动，是电荷的一种运动形式，单位用安培(A)表示。

电流的大小与电子的流动速度和数量有关。

2.电压电压是电荷之间的势差，是电子流动的驱动力，单位用伏特(V)表示。

电压差越大，驱动力越大，电流也越大。

3.电阻电阻是电流流经导体时所遇到的阻力，单位用欧姆(Ω)表示。

电阻的大小与导体的材料、长度和横截面积有关。

4.电阻定律电阻定律是描述电流、电压和电阻之间的关系的定律，即欧姆定律。

欧姆定律的数学表达式为：电流(I)等于电压(U)除以电阻(R)，即I=U/R。

5.串联电路串联电路是指多个电器或电阻依次连接在一条线路中的电路。

在串联电路中，电流沿同一条路径流动，电压分布在各个电器或电阻上，电阻值相加。

6.并联电路并联电路是指多个电器或电阻同时连接在一个电源的正负极上的电路。

在并联电路中，电流在各个电器或电阻中分流，电压相同，总电流等于各个电器或电阻的电流之和。

二、电力系统工作原理1.电力系统结构电力系统由发电厂、输电线路、变电站和配电网组成。

发电厂将机械能转化为电能，输电线路将电能从发电厂传输到变电站，变电站将电能进行变压、变频操作，然后再通过配电网将电能供给用户。

2.电力传输电力传输是指将发电厂产生的电能经过输电线路传输到用户的过程。

由于输电线路的电阻和电感，会造成电力损耗和电压降低。

在电力传输过程中，需要对电压、电流和频率进行调节和控制。

3.电力负荷电力负荷是指电力系统供给的用户所消耗的电能。

根据负荷的不同，分为工业负荷、商业负荷和居民负荷。

电力系统需要根据不同的负荷情况进行运行管理和优化调度。

4.电力变压电力变压是指通过变电站将高电压的电能转变为适用于用户的低电压电能的过程。

高压电气的设备类型和工作原理高压电气设备是指能够产生高电压的设备，一般用于电力系统、工业生产和科学研究等领域。

这些设备主要包括变压器、电力电容器、电力电抗器、高压开关、隔离开关、避雷器等。

它们的工作原理各不相同，但都是通过产生高电压来实现特定的功能。

我们来了解一下变压器。

变压器是一种电力设备，可以将输入的交流电压通过电磁感应原理转换为所需的高压或低压输出。

它由两个或多个线圈组成，通过互感作用来实现电能的传输和变换。

变压器的工作原理基于法拉第电磁感应定律，当输入线圈中通入交流电时，会在另一个线圈中感应出电压。

除了变压器，电力电容器也是高压电气设备中常见的一种。

电力电容器主要用于电力系统中的无功补偿和功率因数修正。

它的工作原理基于电容器的电性质，当电容器接通电源后，会在两个电极之间形成电场，从而储存电能。

在电力系统中，电容器可以通过释放存储的电能来补偿系统中的无功功率。

电力电抗器也是一种常见的高压电气设备。

电力电抗器主要用于电力系统中的无功补偿和电流限制。

它的工作原理基于电感器的电性质，当电感器接通电源后，会在线圈中产生磁场，从而储存电能。

电力电抗器通过存储和释放磁场的方式来补偿系统中的无功功率。

高压开关和隔离开关是用于控制和切断高压电路的设备。

高压开关主要用于开闭高压电路，它的工作原理基于电磁吸合原理或气体击穿原理。

隔离开关主要用于隔离高压电路，它的工作原理基于机械切断电路的原理。

这些开关设备在电力系统中起着重要的作用，保障了电力系统的安全运行。

避雷器也是一种常见的高压电气设备。

避雷器主要用于电力系统中的过电压保护。

它的工作原理基于气体击穿的原理，当电力系统中出现过电压时，避雷器会迅速击穿并将过电压引到地下，保护系统中的设备免受过电压的损害。

高压电气设备包括变压器、电力电容器、电力电抗器、高压开关、隔离开关和避雷器等。

它们的工作原理各不相同，但都是基于电磁感应、电容性质、电感性质、电磁吸合或气体击穿等原理实现特定的功能。

常用低压电器原理与结构低压电器是指电气设备工作电压不超过1000V的电器设备。

常用的低压电器有开关、插座、电源适配器、电磁阀等。

以下将介绍低压电器的原理与结构。

1.开关原理与结构：开关是控制电路的通断状态的电器元件。

通常包括导电触点、断电触点、弹簧机构、外壳等组成部分。

其原理是通过机械移动触点，使通路发生断开或闭合。

常用的开关有按钮开关、刀开关、微动开关等。

按钮开关通过按压按钮来控制开关的通断状态；刀开关通过旋转刀片来控制开关的通断状态；微动开关通过杠杆或者按压动作使开关产生瞬时的通断状态。

2.插座原理与结构：插座是连接电器设备与电源之间的接口设备，通常包括插孔、导电片、弹簧片、外壳等组成部分。

其原理是通过插头与插孔的配合，使电流能够传输到电器设备。

常用的插座有家用插座、工业插座、室外插座等。

家用插座常见的是三插孔插座，其中两插孔为供电，一插孔为地线，以保证电器设备的安全使用。

工业插座通常带有防水、防尘、防电弧等功能，以满足工业环境的需求。

3.电源适配器原理与结构：电源适配器是将电源的电能经过适配和变换，转化为适合电子设备使用的电能的电气设备。

其原理是通过变压器将交流电压转变为适合设备使用的低压直流电压。

电源适配器通常包括变压器、整流器、滤波器等组成部分。

变压器用于将输入的交流电压转换为输出的低压交流电压；整流器用于将低压交流电压转换为低压直流电压；滤波器用于过滤电源中的杂波和纹波。

4.电磁阀原理与结构：电磁阀是通过电磁力控制流体通断的电气设备。

其原理是通过电流通过线圈产生的磁场引起阀芯移动，从而控制阀门的通断状态。

电磁阀通常包括线圈、阀芯、阀体等组成部分。

线圈中通过电流产生的磁场引起阀芯移动，从而控制阀门的开启和关闭；阀体内有进出口，通过电磁阀的开启和关闭控制流体的通断。

以上是常用低压电器的原理与结构的简要介绍，低压电器在现代生活和工业中扮演着重要的角色，为人们的生产和生活提供了便利。

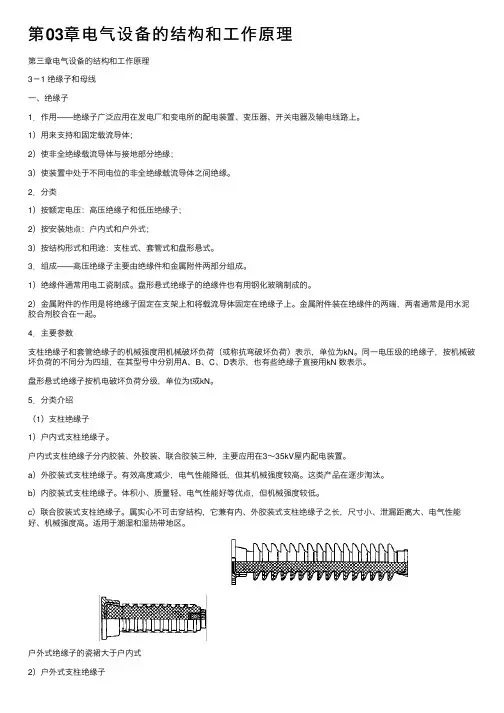

第03章电⽓设备的结构和⼯作原理第三章电⽓设备的结构和⼯作原理3－1 绝缘⼦和母线⼀、绝缘⼦1．作⽤——绝缘⼦⼴泛应⽤在发电⼚和变电所的配电装置、变压器、开关电器及输电线路上。

1）⽤来⽀持和固定载流导体；2）使⾮全绝缘载流导体与接地部分绝缘；3）使装置中处于不同电位的⾮全绝缘载流导体之间绝缘。

2．分类1）按额定电压：⾼压绝缘⼦和低压绝缘⼦；2）按安装地点：户内式和户外式；3）按结构形式和⽤途：⽀柱式、套管式和盘形悬式。

3．组成——⾼压绝缘⼦主要由绝缘件和⾦属附件两部分组成。

1）绝缘件通常⽤电⼯瓷制成。

盘形悬式绝缘⼦的绝缘件也有⽤钢化玻璃制成的。

2）⾦属附件的作⽤是将绝缘⼦固定在⽀架上和将载流导体固定在绝缘⼦上。

⾦属附件装在绝缘件的两端，两者通常是⽤⽔泥胶合剂胶合在⼀起。

4．主要参数⽀柱绝缘⼦和套管绝缘⼦的机械强度⽤机械破坏负荷（或称抗弯破坏负荷）表⽰，单位为kN。

同⼀电压级的绝缘⼦，按机械破坏负荷的不同分为四组，在其型号中分别⽤A、B、C、D表⽰，也有些绝缘⼦直接⽤kN 数表⽰。

盘形悬式绝缘⼦按机电破坏负荷分级，单位为t或kN。

5．分类介绍（1）⽀柱绝缘⼦1）户内式⽀柱绝缘⼦。

户内式⽀柱绝缘⼦分内胶装、外胶装、联合胶装三种，主要应⽤在3～35kV屋内配电装置。

a）外胶装式⽀柱绝缘⼦。

有效⾼度减少，电⽓性能降低，但其机械强度较⾼。

这类产品在逐步淘汰。

b）内胶装式⽀柱绝缘⼦。

体积⼩、质量轻、电⽓性能好等优点，但机械强度较低。

c）联合胶装式⽀柱绝缘⼦。

属实⼼不可击穿结构，它兼有内、外胶装式⽀柱绝缘⼦之长，尺⼨⼩、泄漏距离⼤、电⽓性能好、机械强度⾼。

适⽤于潮湿和湿热带地区。

户外式绝缘⼦的瓷裙⼤于户内式2）户外式⽀柱绝缘⼦户外式⽀柱绝缘⼦分针式和棒式两种，主要应⽤在6kV及以上屋外配电装置。

a）户外针式⽀柱绝缘⼦。

属空⼼可击穿结构，较笨重，易⽼化。

b）户外棒式⽀柱绝缘⼦。

属实⼼不可击穿结构。

与同级电压的针式绝缘⼦相⽐，具有尺⼨⼩、质量轻、便于制造和维护等优点，因此，它将逐步取代针式绝缘⼦。

电气设备工作原理电气设备是现代社会中不可或缺的重要组成部分，它们在各个领域发挥着至关重要的作用。

本文将详细介绍电气设备的工作原理，从而帮助读者更好地理解电气设备的运行机制。

一、电气设备的定义和分类电气设备是指能够通过电力驱动进行工作和生产的各种设备。

根据其功能和特点，电气设备可以分为以下几类：1. 发电设备：包括火力发电厂和水力发电厂等，其工作原理是通过燃烧或水力驱动发电机转动产生电能。

2. 输配电设备：主要包括变压器、开关设备和电缆等，用于将发电厂产生的电能输送到各个用电终端。

3. 电机类设备：包括交流电机和直流电机等，其工作原理是利用电磁感应产生转矩，从而实现机械能到电能的转换。

4. 控制设备：用于实现对电气设备的控制和调节，如传感器、继电器和可编程控制器等。

二、电气设备的工作原理1. 发电设备的工作原理发电设备的工作原理主要分为热力发电和水力发电两种。

热力发电是利用燃烧产生的热能转化为蒸汽，蒸汽驱动汽轮机运转，汽轮机上的发电机将机械能转化为电能。

整个过程涉及燃烧、蒸汽运动和电能转换三个主要环节。

水力发电是通过水能转化为动能，由涡轮叶片带动发电机转动，将机械能转化为电能。

它的关键是利用水流产生的动能，通过水轮机、发电机、水库等设备将水能转化为电能。

2. 输配电设备的工作原理输配电设备起到将发电厂产生的高压电能变换为适合用户使用的低压电能的作用。

变压器是其中的关键装置，其工作原理是基于电磁感应和磁路定律。

通过一定的变比将高压侧的电能转换成低压侧的电能，确保电能能够在输配电系统中进行传输和分配。

开关设备主要用于控制电能的通断和分配，通过开关的操作实现各个电路的连接和隔离，确保电能能够按需供给。

电缆是输配电线路的关键组成部分，它通过将电能进行导线内部的传输，起到电能传输和绝缘隔离的作用。

3. 电机设备的工作原理电机设备是将电能转化为机械能的关键设备。

交流电机的工作原理是基于电磁感应和楞次定律。

当定子线圈通电时，形成的磁场与转子磁场相互作用，产生转矩使转子旋转，从而将电能转化为机械能。

船舶电气设备的结构和原理一、引言船舶电气设备是指用于船舶上的各种电气设备和系统，包括发电机、电动机、电气控制系统等。

它们在船舶的正常运行中起着至关重要的作用。

本文将从船舶电气设备的结构和原理两个方面进行阐述。

二、船舶电气设备的结构船舶电气设备的结构主要包括以下几个方面：1. 发电机组：发电机组是船舶电气系统的核心部件之一，用于产生电能以满足船舶上各种电气设备的供电需求。

发电机组通常由柴油发动机和发电机两部分组成，柴油发动机提供动力驱动发电机，发电机则将机械能转化为电能。

2. 电动机：电动机在船舶上广泛应用于推进系统、泵站系统、舵机系统等。

电动机的工作原理是利用电流通过电磁感应产生的磁力作用于定子和转子之间，从而实现机械能转化。

3. 电气控制系统：电气控制系统用于控制和保护船舶电气设备的正常运行。

它包括电气控制柜、开关设备、保护装置等。

电气控制系统可以实现对电气设备的启停、调速、保护等功能，确保船舶电气设备的安全可靠运行。

4. 电力配电系统：电力配电系统用于将发电机组产生的电能输送到船舶上各个电气设备。

它包括主配电板、分配电板、电缆、插座等。

电力配电系统需要合理布置电缆线路，确保电能能够有效地传输到各个电气设备。

三、船舶电气设备的原理船舶电气设备的工作原理主要涉及以下几个方面：1. 发电机工作原理：发电机的工作原理是利用电磁感应现象，通过转子和定子之间磁场的相互作用，将机械能转化为电能。

当转子在磁场中旋转时，导电线圈中会产生感应电动势，从而产生电流。

2. 电动机工作原理：电动机的工作原理是利用电流通过电磁感应产生的磁力作用于定子和转子之间，从而实现机械能转化。

当电流通过定子线圈时，会产生旋转磁场，磁场与转子磁极相互作用，使转子转动。

3. 控制系统工作原理：电气控制系统通过电气信号控制船舶电气设备的启停、调速、保护等功能。

具体实现方式包括使用继电器、开关、保护装置等。

控制系统可以根据需要进行自动控制或手动控制，以实现电气设备的有效控制和保护。

各电气设备工作原理电气设备是应用电力原理和电子技术实现各种功能的设备，包括发电机、变压器、电动机、继电器、开关等。

这些设备在现代工业生产和日常生活中起着重要的作用。

下面将就其中几种电气设备的工作原理进行详细介绍。

1.发电机发电机是将机械能转化为电能的设备。

其工作原理是基于法拉第电磁感应定律和洛伦兹力定律。

发电机主要由定子和转子两部分组成。

转子通过机械能输入，激励磁场产生磁通量，转子在磁场中旋转，使得磁通量通过定子线圈，由此产生感应电动势。

通过电路连接，发电机将感应电动势转化为电流输出。

2.变压器变压器是用来改变交流电压的设备。

其主要原理是基于电磁感应定律。

变压器由变压器铁心、一侧绕组和二侧绕组组成。

当输入侧绕组通电时，形成一个交变磁场，该磁场穿过铁心进入二侧绕组，并在二侧产生感应电动势，由此改变电压大小。

变压器通过绝缘铁心和绕组，实现输入侧和输出侧之间的电气隔离。

3.电动机电动机是将电能转化为机械能的设备。

其工作原理基于安培力和洛伦兹力。

电动机分为直流电动机和交流电动机两种。

以交流电动机为例，当电动机输入交流电流时，在定子线圈中形成旋转磁场，转子线圈由于该旋转磁场的作用，产生感应电动势。

根据洛伦兹力定律，感应电动势与电流之间形成作用力，从而使得转子线圈产生转动。

4.继电器继电器是一种利用电磁吸引力原理控制电路的装置。

其内部包括线圈、铁芯和触点等部分。

当通过线圈通电时，线圈产生磁场，磁场使铁芯吸引，并由此使触点闭合或分离，从而控制电流的通断。

继电器常用于电路的控制、保护和自动化过程中。

5.开关开关是一种控制电路通断的装置。

其工作原理基于电阻、电容和电感等电性元件的特性。

开关常用于电路的控制、切换和保护。

常见的开关包括常开开关、常闭开关、双刀双掷开关等。

除了上述电气设备，还有许多其他类型的电气设备，如传感器、计算机等。

不同的电气设备在工作原理上有差异，但都是基于电磁原理、电性元件特性以及电路连接实现电能转换和电路控制的。

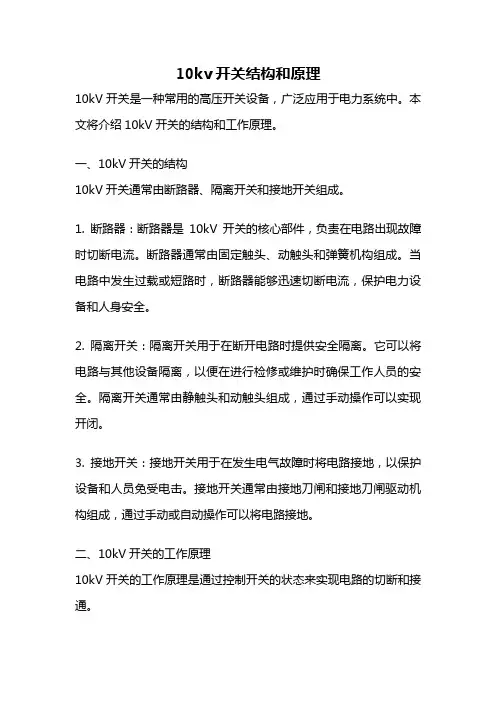

10kv开关结构和原理10kV开关是一种常用的高压开关设备，广泛应用于电力系统中。

本文将介绍10kV开关的结构和工作原理。

一、10kV开关的结构10kV开关通常由断路器、隔离开关和接地开关组成。

1. 断路器：断路器是10kV开关的核心部件，负责在电路出现故障时切断电流。

断路器通常由固定触头、动触头和弹簧机构组成。

当电路中发生过载或短路时，断路器能够迅速切断电流，保护电力设备和人身安全。

2. 隔离开关：隔离开关用于在断开电路时提供安全隔离。

它可以将电路与其他设备隔离，以便在进行检修或维护时确保工作人员的安全。

隔离开关通常由静触头和动触头组成，通过手动操作可以实现开闭。

3. 接地开关：接地开关用于在发生电气故障时将电路接地，以保护设备和人员免受电击。

接地开关通常由接地刀闸和接地刀闸驱动机构组成，通过手动或自动操作可以将电路接地。

二、10kV开关的工作原理10kV开关的工作原理是通过控制开关的状态来实现电路的切断和接通。

1. 开关闭合状态：当断路器、隔离开关和接地开关均处于闭合状态时，电路处于通电状态，电流可以流动。

此时，断路器的固定触头和动触头之间形成一条低阻抗通道，电流经过断路器进入负载。

2. 开关断开状态：当需要切断电路时，首先打开隔离开关，将电路与其他设备隔离。

然后，打开接地开关，将电路接地，确保安全。

最后，断开断路器，切断电流。

此时，断路器的固定触头和动触头之间形成一条高阻抗通道，电流无法流动，电路被切断。

3. 开关操作：开关操作可以手动或自动进行。

手动操作通常通过旋钮、手柄等方式进行，操作人员根据需要进行开关的闭合和断开。

自动操作通常通过电气控制系统实现，可以根据电力系统的需求自动进行开关操作。

三、总结10kV开关是电力系统中常用的高压开关设备，由断路器、隔离开关和接地开关组成。

它通过控制开关的状态来实现电路的切断和接通。

在电路故障时，断路器能够迅速切断电流，保护设备和人员的安全。

隔离开关和接地开关则用于提供安全隔离和接地保护。
