电气设备的结构和工作原理

电气工作原理电气工作原理是指电器设备或电路工作的基本原理。

电气工作原理是电力系统运行和电器设备工作的理论基础，了解电气工作原理可以帮助我们更好地理解电气设备的工作过程，并且更好地进行维护和故障排除。

一、电路基本原理1.电流电流是电子在导体中的流动，是电荷的一种运动形式，单位用安培(A)表示。

电流的大小与电子的流动速度和数量有关。

2.电压电压是电荷之间的势差，是电子流动的驱动力，单位用伏特(V)表示。

电压差越大，驱动力越大，电流也越大。

3.电阻电阻是电流流经导体时所遇到的阻力，单位用欧姆(Ω)表示。

电阻的大小与导体的材料、长度和横截面积有关。

4.电阻定律电阻定律是描述电流、电压和电阻之间的关系的定律，即欧姆定律。

欧姆定律的数学表达式为：电流(I)等于电压(U)除以电阻(R)，即I=U/R。

5.串联电路串联电路是指多个电器或电阻依次连接在一条线路中的电路。

在串联电路中，电流沿同一条路径流动，电压分布在各个电器或电阻上，电阻值相加。

6.并联电路并联电路是指多个电器或电阻同时连接在一个电源的正负极上的电路。

在并联电路中，电流在各个电器或电阻中分流，电压相同，总电流等于各个电器或电阻的电流之和。

二、电力系统工作原理1.电力系统结构电力系统由发电厂、输电线路、变电站和配电网组成。

发电厂将机械能转化为电能，输电线路将电能从发电厂传输到变电站，变电站将电能进行变压、变频操作，然后再通过配电网将电能供给用户。

2.电力传输电力传输是指将发电厂产生的电能经过输电线路传输到用户的过程。

由于输电线路的电阻和电感，会造成电力损耗和电压降低。

在电力传输过程中，需要对电压、电流和频率进行调节和控制。

3.电力负荷电力负荷是指电力系统供给的用户所消耗的电能。

根据负荷的不同，分为工业负荷、商业负荷和居民负荷。

电力系统需要根据不同的负荷情况进行运行管理和优化调度。

4.电力变压电力变压是指通过变电站将高电压的电能转变为适用于用户的低电压电能的过程。

高压电气的设备类型和工作原理高压电气设备是指能够产生高电压的设备，一般用于电力系统、工业生产和科学研究等领域。

这些设备主要包括变压器、电力电容器、电力电抗器、高压开关、隔离开关、避雷器等。

它们的工作原理各不相同，但都是通过产生高电压来实现特定的功能。

我们来了解一下变压器。

变压器是一种电力设备，可以将输入的交流电压通过电磁感应原理转换为所需的高压或低压输出。

它由两个或多个线圈组成，通过互感作用来实现电能的传输和变换。

变压器的工作原理基于法拉第电磁感应定律，当输入线圈中通入交流电时，会在另一个线圈中感应出电压。

除了变压器，电力电容器也是高压电气设备中常见的一种。

电力电容器主要用于电力系统中的无功补偿和功率因数修正。

它的工作原理基于电容器的电性质，当电容器接通电源后，会在两个电极之间形成电场，从而储存电能。

在电力系统中，电容器可以通过释放存储的电能来补偿系统中的无功功率。

电力电抗器也是一种常见的高压电气设备。

电力电抗器主要用于电力系统中的无功补偿和电流限制。

它的工作原理基于电感器的电性质，当电感器接通电源后，会在线圈中产生磁场，从而储存电能。

电力电抗器通过存储和释放磁场的方式来补偿系统中的无功功率。

高压开关和隔离开关是用于控制和切断高压电路的设备。

高压开关主要用于开闭高压电路，它的工作原理基于电磁吸合原理或气体击穿原理。

隔离开关主要用于隔离高压电路，它的工作原理基于机械切断电路的原理。

这些开关设备在电力系统中起着重要的作用，保障了电力系统的安全运行。

避雷器也是一种常见的高压电气设备。

避雷器主要用于电力系统中的过电压保护。

它的工作原理基于气体击穿的原理，当电力系统中出现过电压时，避雷器会迅速击穿并将过电压引到地下，保护系统中的设备免受过电压的损害。

高压电气设备包括变压器、电力电容器、电力电抗器、高压开关、隔离开关和避雷器等。

它们的工作原理各不相同，但都是基于电磁感应、电容性质、电感性质、电磁吸合或气体击穿等原理实现特定的功能。

高压低压配电柜的内部结构及工作原理介绍高压低压配电柜是电力系统中的重要设备，用于接收、分配和控制电能。

它承担着保护电路和设备的任务，确保电力系统的安全运行。

本文将介绍高压低压配电柜的内部结构和工作原理。

一、内部结构高压低压配电柜的内部结构通常由主体结构、电器元件、配电装置和控制设备等组成。

1. 主体结构：主体结构是整个配电柜的骨架，由外壳、前板、后板等组成，起到固定和保护电器元件的作用。

2. 电器元件：电器元件包括断路器、隔离开关、接触器、熔断器等。

断路器用于过载和短路保护，隔离开关用于切断电源，接触器用于控制电动机等设备的启停，熔断器用于保护电路。

3. 配电装置：配电装置用于将高压电源分配到各个低压电器设备上，包括母线、接线端子、熔断器座等。

母线用于传递电能，接线端子用于连接电缆和电器设备，熔断器座用于安装熔断器。

4. 控制设备：控制设备用于对配电柜进行远程和就地控制，包括电动机控制器、电压表、电流表、触摸屏等。

电动机控制器用于控制电动机的启停和运行状态，电压表和电流表用于监测电气参数，触摸屏用于操作和监控配电柜。

二、工作原理高压低压配电柜的工作原理是实现高压电源的分配和控制。

1. 高压侧工作原理：高压侧将传输来的电能通过母线分配给不同的低压侧设备。

电能进入配电柜后，经过隔离开关切断电源，并经过断路器进行过载和短路保护。

然后通过接触器进行控制，将电能传递给相应的低压电器设备。

2. 低压侧工作原理：低压侧的电器设备通过接线端子与配电柜相连。

当配电柜接收到来自高压侧的电能后，通过熔断器保护电路和设备。

同时，控制设备可以对电动机等设备进行控制和监测。

高压低压配电柜的工作原理主要是通过合理的电器连接和控制设备的配合实现的。

在正常情况下，电能流通畅顺，各个电器设备正常工作。

但当出现过载、短路或其他异常情况时，配电柜会自动切断电源，保护电路和设备的安全。

控制设备可以对电器设备进行监测和操作，方便维护和管理。

电气设备工作原理电气设备是现代社会中不可或缺的重要组成部分，它们在各个领域发挥着至关重要的作用。

本文将详细介绍电气设备的工作原理，从而帮助读者更好地理解电气设备的运行机制。

一、电气设备的定义和分类电气设备是指能够通过电力驱动进行工作和生产的各种设备。

根据其功能和特点，电气设备可以分为以下几类：1. 发电设备：包括火力发电厂和水力发电厂等，其工作原理是通过燃烧或水力驱动发电机转动产生电能。

2. 输配电设备：主要包括变压器、开关设备和电缆等，用于将发电厂产生的电能输送到各个用电终端。

3. 电机类设备：包括交流电机和直流电机等，其工作原理是利用电磁感应产生转矩，从而实现机械能到电能的转换。

4. 控制设备：用于实现对电气设备的控制和调节，如传感器、继电器和可编程控制器等。

二、电气设备的工作原理1. 发电设备的工作原理发电设备的工作原理主要分为热力发电和水力发电两种。

热力发电是利用燃烧产生的热能转化为蒸汽，蒸汽驱动汽轮机运转，汽轮机上的发电机将机械能转化为电能。

整个过程涉及燃烧、蒸汽运动和电能转换三个主要环节。

水力发电是通过水能转化为动能，由涡轮叶片带动发电机转动，将机械能转化为电能。

它的关键是利用水流产生的动能，通过水轮机、发电机、水库等设备将水能转化为电能。

2. 输配电设备的工作原理输配电设备起到将发电厂产生的高压电能变换为适合用户使用的低压电能的作用。

变压器是其中的关键装置，其工作原理是基于电磁感应和磁路定律。

通过一定的变比将高压侧的电能转换成低压侧的电能，确保电能能够在输配电系统中进行传输和分配。

开关设备主要用于控制电能的通断和分配，通过开关的操作实现各个电路的连接和隔离，确保电能能够按需供给。

电缆是输配电线路的关键组成部分，它通过将电能进行导线内部的传输，起到电能传输和绝缘隔离的作用。

3. 电机设备的工作原理电机设备是将电能转化为机械能的关键设备。

交流电机的工作原理是基于电磁感应和楞次定律。

当定子线圈通电时，形成的磁场与转子磁场相互作用，产生转矩使转子旋转，从而将电能转化为机械能。

电气系统的工作原理
电气系统是由各种电气设备和元件组成的，通过电流的传输和控制实现对电能的利用和管理。

它主要包括发电设备、输电设备、配电设备和用电设备等。

发电设备是电气系统中最基本的部分，它可以将其他形式的能量转化为电能。

常见的发电设备包括发电机、太阳能电池板和风力发电机等。

这些设备通过转换机械能、光能或风能等为电能，产生交流电或直流电。

输电设备主要用于将发电设备产生的电能进行输送，使其能够达到需要用电的地方。

输电设备通常采用高压输电，以减小能量损耗和线路成本。

其中，高压电缆和输电塔是常用的输电设备。

配电设备起到将输电过来的电能分配到各个用电设备的作用。

它包括变压器、开关设备和保护设备等。

变压器用于变换电压，以适应不同用电设备的需求。

开关设备用于控制电流的通断和分配。

保护设备则负责对电气系统进行监测和保护，确保系统的安全运行。

用电设备则是电气系统中直接提供电能给用户使用的设备。

如灯具、电视、电脑等。

这些设备通过接入电源，使用电能完成各种功能。

在使用过程中，还需要通过开关等控制设备来控制电流的通断和分配。

总之，电气系统通过发电设备产生电能，经过输电设备进行输
送，再通过配电设备将电能分配给各个用电设备，以供其正常运行和使用。

通过电流的传输和控制，电气系统实现对电能的利用和管理。

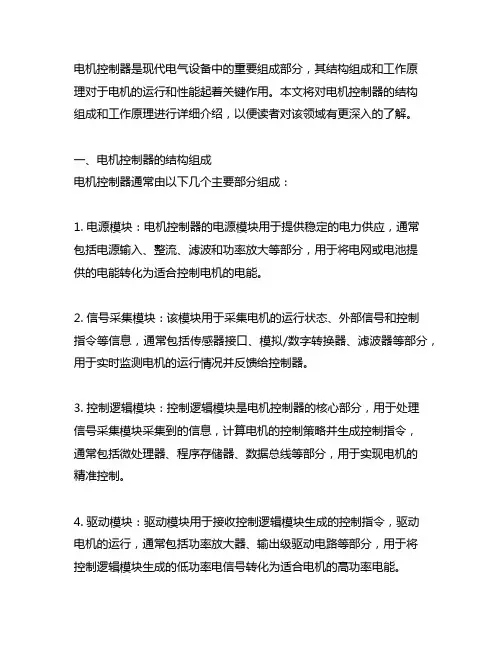

电机控制器是现代电气设备中的重要组成部分，其结构组成和工作原理对于电机的运行和性能起着关键作用。

本文将对电机控制器的结构组成和工作原理进行详细介绍，以便读者对该领域有更深入的了解。

一、电机控制器的结构组成电机控制器通常由以下几个主要部分组成：1. 电源模块：电机控制器的电源模块用于提供稳定的电力供应，通常包括电源输入、整流、滤波和功率放大等部分，用于将电网或电池提供的电能转化为适合控制电机的电能。

2. 信号采集模块：该模块用于采集电机的运行状态、外部信号和控制指令等信息，通常包括传感器接口、模拟/数字转换器、滤波器等部分，用于实时监测电机的运行情况并反馈给控制器。

3. 控制逻辑模块：控制逻辑模块是电机控制器的核心部分，用于处理信号采集模块采集到的信息，计算电机的控制策略并生成控制指令，通常包括微处理器、程序存储器、数据总线等部分，用于实现电机的精准控制。

4. 驱动模块：驱动模块用于接收控制逻辑模块生成的控制指令，驱动电机的运行，通常包括功率放大器、输出级驱动电路等部分，用于将控制逻辑模块生成的低功率电信号转化为适合电机的高功率电能。

5. 保护模块：保护模块用于监测电机的运行状态，当出现异常情况时及时采取保护措施，通常包括过流保护、过压保护、短路保护等部分，用于保障电机和电机控制器的安全运行。

二、电机控制器的工作原理电机控制器的工作原理主要包括信号采集、控制逻辑处理、驱动输出和保护反馈四个方面。

1. 信号采集：电机控制器通过信号采集模块实时监测电机的转速、电流、温度等运行状态，同时接收外部控制指令和参数设定，将采集到的信息传输给控制逻辑模块。

2. 控制逻辑处理：控制逻辑模块接收信号采集模块传来的信息，根据预设的控制算法和逻辑进行处理，计算出电机的控制策略和控制指令，然后将处理后的指令传输给驱动模块。

3. 驱动输出：驱动模块接收控制逻辑模块生成的控制指令，根据指令进行功率放大和输出级驱动操作，将高功率电能输出给电机，驱动电机的运行并保持其稳定运行。

各电气设备工作原理电气设备是应用电力原理和电子技术实现各种功能的设备，包括发电机、变压器、电动机、继电器、开关等。

这些设备在现代工业生产和日常生活中起着重要的作用。

下面将就其中几种电气设备的工作原理进行详细介绍。

1.发电机发电机是将机械能转化为电能的设备。

其工作原理是基于法拉第电磁感应定律和洛伦兹力定律。

发电机主要由定子和转子两部分组成。

转子通过机械能输入，激励磁场产生磁通量，转子在磁场中旋转，使得磁通量通过定子线圈，由此产生感应电动势。

通过电路连接，发电机将感应电动势转化为电流输出。

2.变压器变压器是用来改变交流电压的设备。

其主要原理是基于电磁感应定律。

变压器由变压器铁心、一侧绕组和二侧绕组组成。

当输入侧绕组通电时，形成一个交变磁场，该磁场穿过铁心进入二侧绕组，并在二侧产生感应电动势，由此改变电压大小。

变压器通过绝缘铁心和绕组，实现输入侧和输出侧之间的电气隔离。

3.电动机电动机是将电能转化为机械能的设备。

其工作原理基于安培力和洛伦兹力。

电动机分为直流电动机和交流电动机两种。

以交流电动机为例，当电动机输入交流电流时，在定子线圈中形成旋转磁场，转子线圈由于该旋转磁场的作用，产生感应电动势。

根据洛伦兹力定律，感应电动势与电流之间形成作用力，从而使得转子线圈产生转动。

4.继电器继电器是一种利用电磁吸引力原理控制电路的装置。

其内部包括线圈、铁芯和触点等部分。

当通过线圈通电时，线圈产生磁场，磁场使铁芯吸引，并由此使触点闭合或分离，从而控制电流的通断。

继电器常用于电路的控制、保护和自动化过程中。

5.开关开关是一种控制电路通断的装置。

其工作原理基于电阻、电容和电感等电性元件的特性。

开关常用于电路的控制、切换和保护。

常见的开关包括常开开关、常闭开关、双刀双掷开关等。

除了上述电气设备，还有许多其他类型的电气设备，如传感器、计算机等。

不同的电气设备在工作原理上有差异，但都是基于电磁原理、电性元件特性以及电路连接实现电能转换和电路控制的。

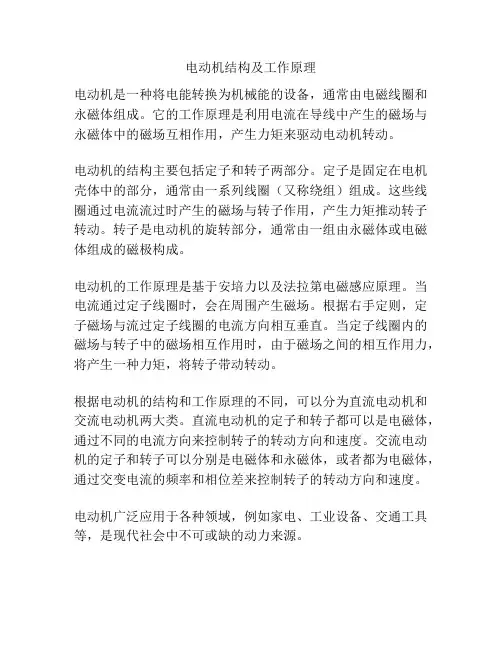

电动机结构及工作原理
电动机是一种将电能转换为机械能的设备，通常由电磁线圈和永磁体组成。

它的工作原理是利用电流在导线中产生的磁场与永磁体中的磁场互相作用，产生力矩来驱动电动机转动。

电动机的结构主要包括定子和转子两部分。

定子是固定在电机壳体中的部分，通常由一系列线圈（又称绕组）组成。

这些线圈通过电流流过时产生的磁场与转子作用，产生力矩推动转子转动。

转子是电动机的旋转部分，通常由一组由永磁体或电磁体组成的磁极构成。

电动机的工作原理是基于安培力以及法拉第电磁感应原理。

当电流通过定子线圈时，会在周围产生磁场。

根据右手定则，定子磁场与流过定子线圈的电流方向相互垂直。

当定子线圈内的磁场与转子中的磁场相互作用时，由于磁场之间的相互作用力，将产生一种力矩，将转子带动转动。

根据电动机的结构和工作原理的不同，可以分为直流电动机和交流电动机两大类。

直流电动机的定子和转子都可以是电磁体，通过不同的电流方向来控制转子的转动方向和速度。

交流电动机的定子和转子可以分别是电磁体和永磁体，或者都为电磁体，通过交变电流的频率和相位差来控制转子的转动方向和速度。

电动机广泛应用于各种领域，例如家电、工业设备、交通工具等，是现代社会中不可或缺的动力来源。

电气设备的结构和工作原理引言电气设备是现代工业和生活中不可或缺的一部分，它们承担着电能转换、控制和传输等重要任务。

本文将介绍电气设备的结构和工作原理，帮助读者更好地理解电气设备的基本原理。

一、电气设备的结构电气设备的结构通常由以下几个主要组成部分组成：1. 电源部分电源部分通常包括电源输入端、滤波电路和稳压电路等。

电源输入端接收来自电网的电能，并经过滤波电路去除电网中的杂波和干扰。

稳压电路则用于将输入电压稳定在设定值，以保证电气设备的正常运行。

2. 控制部分控制部分主要由控制器和相关电路组成。

控制器接收用户的指令，并根据指令来控制电气设备的运行状态。

相关电路则用于检测和反馈设备的工作状态，以便控制器实时了解设备的运行情况。

3. 电气驱动部分电气驱动部分是电气设备的核心部分，主要实现电能转换和传动。

根据不同的设备类型和功能，电气驱动部分可以包括电机、传感器、变压器等组件。

电机负责将电能转换为机械能，传感器用于感知环境和设备状态，变压器则用于实现电能的变压和传输。

4. 输出部分输出部分是电气设备最终产生的效果。

根据设备的功能不同，输出部分可以是声音、光线、动力等。

以电视机为例，它的输出部分就是屏幕上显示的图像和声音。

二、电气设备的工作原理电气设备的工作原理基本上遵循能量转换的基本定律，即能量守恒和能量转换。

下面以电动机为例，简要介绍电气设备的工作原理。

电动机是一种将电能转化为机械能的设备，其具体工作原理如下：1. 电源输入：电动机通过电源接收输入电能。

这里的电源可以是直流电源或交流电源，具体根据电动机的类型和需求而定。

2. 电机转换：电能通过电机的转换装置（例如转子和定子）转换为机械能。

当电流通过电机的线圈时，会在磁场中产生力和转矩，进而使转子转动。

3. 控制：通过控制电流的大小和方向，可以控制电机的转速和转向。

这一过程通常由控制器和相关电路实现。

4. 功率输出：转动的转子通过联轴器传递机械能，将功率输出给负载。

电气自动化设备的组成与工作原理一、引言电气自动化设备是现代工业生产中不可或缺的重要组成部分。

它通过电力和自动化技术的结合，实现了工业生产的高效、精确和安全。

本文将探讨电气自动化设备的组成和工作原理，以帮助读者更好地理解和应用这一领域的知识。

二、电气自动化设备的组成1. 传感器传感器是电气自动化设备的重要组成部分，它能够将物理量转化为电信号。

常见的传感器有温度传感器、压力传感器、光电传感器等。

传感器的作用是将被测量的物理量转化为电信号，以便后续的处理和控制。

2. 控制器控制器是电气自动化设备的核心部件，它根据传感器获取的信号进行逻辑判断和控制操作。

控制器可以是PLC（可编程逻辑控制器）、DCS（分散控制系统）等。

控制器的作用是根据预设的逻辑规则，对生产过程进行自动控制和调节。

3. 执行器执行器是电气自动化设备中负责执行控制命令的部件。

常见的执行器有电动机、气动阀、液压缸等。

执行器的作用是根据控制信号，将能量转化为力或者运动，实现对生产过程的控制和调节。

4. 人机界面人机界面是电气自动化设备与操作人员之间的交互界面。

它可以是触摸屏、键盘、显示器等设备，用于显示生产过程的状态信息、操作界面和报警信息。

人机界面的作用是方便操作人员对生产过程进行监控和操作。

三、电气自动化设备的工作原理电气自动化设备的工作原理可以简单概括为传感器采集信号、控制器进行逻辑判断、执行器执行控制命令。

具体来说，它包括以下几个步骤：1. 传感器采集信号传感器根据被测量的物理量，如温度、压力等，将其转化为电信号。

传感器的选择和安装位置对于信号的准确性和可靠性非常重要。

2. 控制器进行逻辑判断控制器接收传感器采集的信号，并根据预设的逻辑规则进行逻辑判断。

逻辑规则可以包括开关逻辑、比例逻辑、PID控制等。

控制器根据逻辑判断的结果，生成相应的控制命令。

3. 执行器执行控制命令执行器接收控制器发出的控制命令，并将其转化为力或者运动。

例如，电动机根据控制信号进行转速调节，气动阀根据控制信号进行开关控制。

电气设备类型及原理电气设备是指利用电力能量进行操作、调节、控制和保护的各种设备。

在现代工业生产和日常生活中，电气设备扮演着至关重要的角色。

本文将介绍几种常见的电气设备类型及其原理。

一、电动机电动机是将电能转化为机械能的设备。

它是工业生产中最广泛应用的电气设备之一。

电动机按照原理分为直流电动机和交流电动机两大类。

直流电动机原理：直流电动机利用直流电流在磁场中产生的力矩来实现运动。

它通常由定子、转子和碳刷等部件组成。

当通电时，定子通过产生磁场，作用于转子上的磁铁，使其转动。

直流电动机结构简单，容易控制，广泛应用于电动车辆、起重设备等领域。

交流电动机原理：交流电动机根据电动机转子上的磁场与外界交流电磁场的相互作用来实现转动。

常见的交流电动机有感应电动机和同步电动机。

感应电动机是通过感应电流产生旋转力矩，广泛应用于家用电器和工业机械设备。

同步电动机与交流电源的频率同步运行，具有高效率和精确控制的特点，适用于高精度运动场合。

二、变压器变压器是变换交流电压的电气设备。

它由铁芯和线圈组成，其中铁芯起到导磁作用，线圈则负责电磁感应。

变压器工作原理基于电磁感应定律，通过改变线圈的匝数来实现电压的升降。

变压器主要分为升压变压器和降压变压器两种类型。

升压变压器用于提高电压，降压变压器用于降低电压。

变压器广泛应用于电力系统中，用于输电线路的电压升降、电力传输和配电系统等。

三、断路器断路器是一种用于保护电路安全的开关设备。

它能够在电流过大或短路时迅速切断电路，防止设备损坏和火灾事故发生。

断路器根据其操作方式和用途可分为低压断路器和高压断路器。

低压断路器主要用于低压电路中，如家庭用电系统和工业电气设备中。

常见的低压断路器有空气断路器、熔断器和漏电保护器。

高压断路器用于电网中，能够切断高电流和高电压下的电路。

高压断路器通常是由真空、空气和油等介质组成，具有快速切断和很高的可靠性。

四、开关电源开关电源是一种将交流电转换为直流电的电子设备。

电气设备的构造与原理电气设备的构造与原理是指电气设备的组成部分和工作原理。

电气设备通常包括电源、开关、电控设备和继电器等，其构造与原理可以分为以下几个方面：1. 电源：电气设备的电源通常包括交流电源和直流电源。

交流电源通常由电力系统提供，其构造包括发电机、变压器和配电装置等。

直流电源通常由整流器等电子器件提供。

2. 开关：开关用于控制电气设备的通断。

常见的开关包括手动开关、自动开关和电气开关等。

手动开关通过人工操作实现通断控制，自动开关可以根据预设条件自动进行控制，电气开关则通过电磁或电子装置进行控制。

3. 电控设备：电控设备用于实现电气设备的远程控制和自动化控制。

常见的电控设备包括电气调节器、电子计算机和电子变频器等。

电控设备通过控制电源、开关和继电器等装置，实现电气设备的精确控制。

4. 继电器：继电器用于电气设备的信号传递和电路隔离。

继电器的构造包括电磁铁、触点和螺旋弹簧等。

继电器通过电磁铁产生电磁力，使触点闭合或断开，以实现信号传递和电路的通断。

在电气设备的工作原理方面，不同的电气设备有不同的原理，例如：1. 发电机的工作原理是利用电磁感应原理，通过转动磁场相对于线圈产生感应电动势，从而实现电能转换。

2. 整流器的工作原理是将交流电转换成直流电，通常通过二极管等元件实现。

3. 变压器的工作原理是利用电磁感应原理和双绕组的互感作用，通过电压变比实现电能的变换。

4. 电机的工作原理是利用电磁力和磁力矩的作用，将电能转换成机械能。

总之，不同的电气设备具有不同的构造和工作原理，但都是基于电磁学原理和电路理论来实现对电能的控制、转换和利用。

电气控制柜工作原理
电气控制柜是由电气设备、配电设备、控制系统以及电气元器件组成的一个综合性设备。

它的工作原理主要包括以下几个方面：
1. 供电原理：电气控制柜通过外部电源供电，通常是交流电源或直流电源。

电源将电能输入到控制柜内部，为控制柜的各种设备和系统提供所需的电能。

供电时需要注意电压、电流等参数的匹配及安全措施的落实，以确保供电的稳定性和安全性。

2. 电气设备工作原理：电气控制柜内的各种电气设备如电动机、接触器、继电器等都有各自的工作原理。

例如，电动机通过电源供电，将电能转化为机械能，实现机械设备的运转。

接触器和继电器通过控制电路的通断来控制电气设备的启停，实现对设备的远程控制。

3. 配电系统工作原理：电气控制柜中的配电系统主要负责将供电电能分配到各个电气设备和系统中。

配电系统采用开关、断路器、保险丝等元器件来实现电能的分配和保护。

根据不同的控制需求，可以设置不同的开关、断路器等设备，以满足工业设备对电力的要求。

4. 控制系统工作原理：电气控制柜的控制系统通常采用PLC （可编程逻辑控制器）或DCS（分布式控制系统）等来实现
对电气设备和生产过程的自动化控制。

控制系统接收来自传感器、测量仪表等的信号，并根据设定的控制逻辑进行计算和判断，再通过输出接口控制相应的执行器，实现对设备和过程的
自动控制。

综上所述，电气控制柜的工作原理主要包括供电原理、电气设备工作原理、配电系统工作原理和控制系统工作原理。

通过这些原理的相互配合和协调，电气控制柜可以实现对电气设备和生产过程的有效控制和保护。

电气工作原理电气工作原理是指揭示电气设备或系统的工作机理和工作过程的具体规律和原理。

它主要包括以下几个方面的内容。

一、电气工作原理中的基本概念：1. 电流：指电荷在导体中的运动形成的电流。

2. 电压：指电荷单位正电荷与负电荷之间的电位差。

3. 电阻：指物质对电流运动的阻碍作用。

4. 电功率：指单位时间内转化的电能。

5. 电路：指电流在闭合导路中的路径。

二、电路的基本组成部分：1. 电源：提供电流的能源。

2. 开关：控制电路的通断。

3. 电阻：限制电流大小的元件。

4. 电容：储存电荷的元件。

5. 电感：储存磁能的元件。

三、电路工作原理：1. 并联电路和串联电路：描述电路中电阻、电容、电感等元件的连接方式。

2. 电路的稳态和暂态：描述电路在稳定工作状态和切换时的响应过程。

3. 电源的稳定性：描述电源在输出电压和电流方面的稳定性。

4. 电路的电压分配和电流分配：描述电路中元件之间电压和电流的分配规律。

四、特定电气设备的工作原理：1. 电动机：描述电动机的转动原理和控制方法。

2. 变压器：描述变压器的工作原理和作用。

3. 发电机：描述发电机的转换原理和发电过程。

4. 变频器：描述变频器将电源交流电转换为带频率可调的交流电的原理。

5. 传感器：描述传感器将物理量转换为电信号的原理。

电气工作原理是电气工程领域的基础知识，它的掌握对于电气工程师而言至关重要。

通过了解电气工作原理，可以更好地理解和分析电气设备的工作过程，为电气系统的设计、运行和维护提供有力支持。

热继电器的结构及工作原理热继电器是一种广泛应用于电力系统中的电气设备。

它能够根据电流或温度的变化来控制电路的开关，起到保护电气设备的作用。

本文将介绍热继电器的结构及工作原理。

一、热继电器的结构热继电器通常由以下几个组成部分构成：1. 感温元件：热继电器的感温元件是主要部分之一。

它通常采用双金属条或热敏电阻等材料制成，能够感应电流或温度的变化。

2. 动作机构：热继电器的动作机构通常由电磁铁、弹簧和触点等部分组成。

当感温元件感应到电流或温度变化时，会通过动作机构来控制触点的开关状态。

3. 触点：热继电器的触点是其最重要的部分之一。

它通常由银合金或铜合金等材料制成，能够承受较高的电流和电压。

触点的开关状态可以通过动作机构来控制。

4. 外壳：热继电器的外壳起到保护内部元件的作用。

它通常由绝缘材料制成，能够抵御外界的电磁干扰和物理损伤。

二、热继电器的工作原理热继电器的工作原理基于感温元件的电阻随温度的变化而变化。

当电流通过感温元件时，感温元件会因温度升高而产生一定的电阻变化。

当电流或温度超过热继电器预设的值时，感温元件的电阻会发生明显变化。

这个变化将会激活热继电器的动作机构，进而控制触点的开关状态。

热继电器通常分为两种工作模式：动作在升温时和动作在降温时。

对于动作在升温时的热继电器，当电流或温度升高到一定程度时，感温元件的电阻会发生变化，导致热继电器的动作机构被激活，触点被打开或关闭。

这样可以保护电路中的设备不受过高的电流或温度影响。

对于动作在降温时的热继电器，当电流或温度降低到一定程度时，感温元件的电阻会发生变化，导致热继电器的动作机构被激活，。
