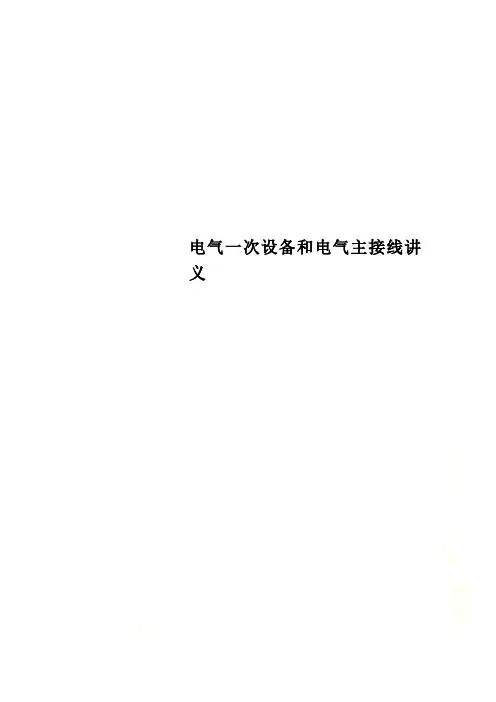

电气一次设备和电气主接线讲义电气一次设备及主接线第一章电气设备第1节概述发电厂变电站的电气设备，根据其用途常分为一次设备和二次设备。
一次设备是指直接生产、输送和分配电能的设备，包括有生产变换电能的设备（如发电机、变压器），开关设备（如高、低压断路器、隔离开关、接触器等），限流限压设备（如避雷器、电抗器），接地装置，载流导体（如母线、电力电缆等）。
二次设备是对一次设备进行控制、测量、监视和保护的电气设备，包括测量表计（如电压表、电流表、功率表），继电保护及自动装置（如各种继电器、端子排），直流设备（如直流发电机、蓄电池）。
下面主要针对部分一次设备的作用和工作原理进行介绍。
第2节母线在发电厂变电站中，将发电机、变压器和各种电器连接的导线称为母线。
母线是电气主接线和各级电压配电装置中的重要环节。
它的作用是汇集和分配电能。
母线按所使用的材料可分为铜母线、铝母线和钢母线。
铜母线：具有电阻率低、机械强度高、抗腐蚀性强等特点，是很好的导电材料。
但铜的储量少，属贵重金属，一般在含有腐蚀性气体的场合采用。
铝母线：电阻率比铜高，但储量丰富，比重小，加工方便，价格便宜，通常情况下采用铝母线。
钢母线：机械强度高，价格便宜，但钢的电阻率是铜的7倍，用于交流时会有很强的集肤效应，所以仅用于高压小容量回路（如电压互感器）。
母线按其截面形状可分为矩形母线、管形母线和槽形母线。
矩形母线：具有集肤效应系数小、散热条件好、安装简单、连接方便等优点，在35kV及以下的户内配电装置中多采用矩形母线。
管形母线：是空芯导体，集肤效应系数小，且电晕放电电压高。
在35kV以上的户外配电装置中广泛采用。
槽形母线：电流分布比较均匀，与同截面的矩形母线相比，具有集肤效应系数小、冷却条件好、金属材料的利用率高、机械强度高等优点。
当母线的工作电流很大，每相需要三条以上的矩形母线才能满足要求时，一般采用槽形母线。
第3节高压断路器高压断路器是电力系统最重要的控制和保护设备，是开关电器中最完善的一种设备，它的基本功能如下：1、关合状态下为良导体2、开断状态下具有良好绝缘3、能开断额定开断电流以下的电流4、关合短路电流5、高的运行可靠性3.1 高压断路器的类型高压断路器按安装地点分可分为户内型和户外型两种；按灭弧介质及灭弧原理可分为SF6断路器、真空断路器、油断路器（又分为多油、少油断路器）、空气断路器等。
