整理版大工14春《电力电子技术》开卷考试及答案

《电力电子技术》试卷一、填空题（每空格1分，共31分)1．晶闸管是硅晶体闸流管的简称，常用的有螺栓式与＿＿＿＿＿＿＿。

2．晶闸管象二极管一样,具有可控＿＿＿＿＿＿＿特性。

3．为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的＿＿＿＿电压。

4．选用晶闸管的额定电压值应比实际工作时的最大电压大＿＿＿＿＿＿＿倍，使其有一定的电压裕量。

5．选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以＿＿＿＿＿＿.6．在螺栓式晶闸管上有螺栓的一端是＿＿＿＿＿＿＿极.7．单相半波可控整流电路，当电感性负载接续流二极管时,控制角的移相范围为＿＿＿＿＿＿＿。

8．在反电动势负载时，只有＿＿＿＿＿＿＿的瞬时值大于负载的反电动势，整流桥路中的晶闸管才能随受正压而触发导通。

9．把晶闸管承受正压起到触发导通之间的电角度称为＿＿＿＿＿＿＿。

10．＿＿＿＿＿＿＿可控整流电路，是三相可控整流电路最基本的组成形式。

11．三相半波可控整流电路，带大电感负载时的移相范围为＿＿＿＿＿＿＿。

12．采用晶闸管共阳极接法的缺点是:要求三个触发电路的输出线圈＿＿＿＿＿＿＿。

13．触发脉冲可采取宽脉冲触发与双窄脉冲冲触发两种方法，目前采用较多的是＿＿＿＿＿＿＿触发方法.14．由于电路中共阴极与共阳极组换流点相隔60。

,所以每隔60。

有一次＿＿＿＿＿。

15．三相桥式整流电路控制角α的起算点，如α＝30.，在对应的线电压波形上脉冲距波形原点为＿＿＿＿＿＿＿。

16．双窄脉冲触发是在触发某一号晶闸管时，触发电路同时给＿＿＿＿＿＿＿一号晶闸管补表一个脉冲。

17．在三相可控整流电路中，α＝0。

的地方（自然换相点）为相邻线电压的交点，它距对应线电压波形的原点为＿＿＿＿＿＿＿。

18．在三相半波可控整流电路中，电阻性负载，当控制角＿＿＿＿＿＿时,电流连续。

19．在三相半波可控整流电路中，电感性负载，当控制角＿＿＿＿＿＿＿时，输出电压波形出现负值,因而常加续流二级管.20．三相桥式全控整流电路,电阻性负载，当控制角＿＿＿＿＿＿＿时,电流连续.21．三相桥式可控整流电路适宜在＿＿＿＿＿＿＿电压而电流不太大的场合使用.22．带平衡电抗器的双反星形可控整流电路是由两组三相半波可控整流电路＿＿＿＿＿＿＿组成.23．考虑变压器漏抗的可控整流电路中,在换相过程期间，两个相邻的晶闸管同时导通，对应的电角度称为＿＿＿＿＿＿＿.24．考虑变压器漏抗的可控整流电路中，如与不考虑漏坑的相比，则使输出电压平均值＿＿＿＿＿＿＿。

大学《电力电子技术》试题及答案一、选择题：（本题共8小题，每小题2分，共16分）1、在型号KP10－12G中，数字10表示（）A．额定电压10V B．额定电流10A C．额定电压1000V D．额定电流100A2、在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A．I2d R d B．I2R d C．UI d D．U2I d3、在单相桥式半控整流电路中，电阻性负载，流过每个晶闸管的有效电流I T为（）A．I B．0.5I C．（1／根号2）*I D．（根号2）*I4、三相半波可控整流电路，电阻性负载，当控制角α为（）时，整流输出电压与电流波形断续。

（）A．00＜α≤300B．300＜α≤1500C．600＜α＜1800D．900＜α＜18005、三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

（）A．300B．600C．900D．12006、三相桥式全控整流电路，电阻性负载时的移相范围为（）A．0～180 B．0～150 C．0～120 D．0～907、快速熔断器熔体额定电流的选择是电流的（）A．平均值B．有效值C．最大值D．瞬时值8、为了防止逆变失败，最小逆变角限制为（）。

单位为度A．10～15 B．20～25 C．30～35 D．40～45二、判断题（正确打√，错误打×）：（本题共7小题，每小题2分，共14分）1、单相双半波可控整流电路。

（）2、接续流二极管的单相双半波可控整流电路。

（）3、单相全控桥式整流电路。

（）4、单相半控桥式整流电路。

（）5、三相半波可控整流电路。

（）6、带续流二极管的三相半波可控整流电路。

（）7、三相控桥式全控整流电路。

（）三、问答题：（本题共2小题，共10分）1、单相可控整流电路供电给电阻负载或蓄电池充电（反电势负载），在控制角α相同，负载电流平均值相等的条件下，哪一种负载晶闸管的额定电流值大一些？为什么？（6分）2、换流重叠角的产生给逆变电路带来哪些不利影响？（4分）四、计算题：（本题共2小题，每小题15分，共30分）1、下图为单相交流调压电路，如果负载为电阻性负载，u2=20.5U2sinωt，延迟角为P L。

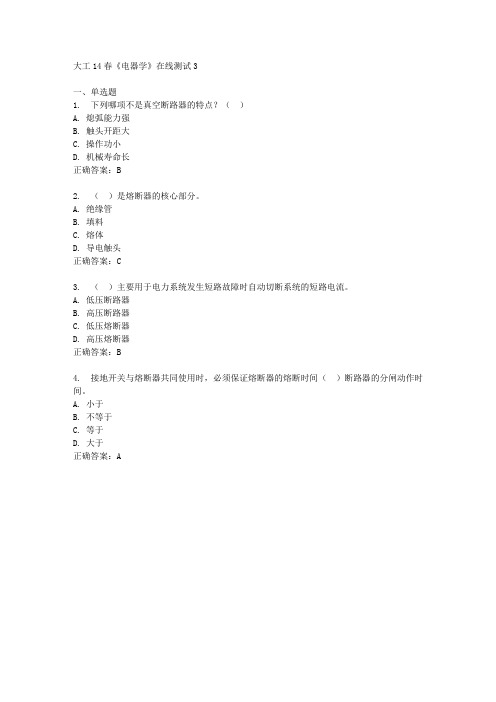

大工14春《电器学》在线测试3一、单选题1. 下列哪项不是真空断路器的特点？（）A. 熄弧能力强B. 触头开距大C. 操作功小D. 机械寿命长正确答案：B2. （）是熔断器的核心部分。

A. 绝缘管B. 填料C. 熔体D. 导电触头正确答案：C3. （）主要用于电力系统发生短路故障时自动切断系统的短路电流。

A. 低压断路器B. 高压断路器C. 低压熔断器D. 高压熔断器正确答案：B4. 接地开关与熔断器共同使用时，必须保证熔断器的熔断时间（）断路器的分闸动作时间。

A. 小于B. 不等于C. 等于D. 大于正确答案：A5. 下列哪项参数不可以用来反映互感器的测量准确度？（）A. 绝对误差B. 幅值误差C. 相位误差D. 相对误差正确答案：A6. （）用于限制过电压，使电力系统中的各种电气设备免受大气过电压和内过电压等的危害。

A. 避雷器B. 电抗器C. 电压互感器D. 电流互感器正确答案：A7. 下列关于SF6断路器强灭弧能力的原因中，哪项可以对电弧电流自然过零后的消电离极为有利？（）A. 散热能力强B. 电弧压降小C. 电弧柱细D. SF6气体的负电性正确答案：D8. 选择负荷开关时，应考虑哪些因素？（）A. 只需考虑对刀开关的要求B. 只需考虑对熔断器的要求C. 对刀开关和熔断器的要求都需要考虑D. 对刀开关和熔断器的要求都不需要考虑正确答案：C二、多选题1. 高压电器可以实现下列哪些功能？（）A. 关合和开断B. 保护C. 控制D. 调节和测量正确答案：ABCD2. 高压断路器按操动能源区分，随着能源形式不同，操动机构可分类为（）等。

A. 手动机构B. 电磁机构C. 弹簧机构D. 液压机构正确答案：ABCD3. 真空式负荷开关通常用于额定电压为（）的高压线路。

A. 220kVB. 220kV以下C. 380kVD. 380kV以上正确答案：AB4. 下列关于高压熔断器适用场合的说法中，错误的是（）。

第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c)I d3=π21⎰20)(πωt d I m =41 I mI 3 =⎰202)(21πωπt d I m =21 I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I ≈232.90,I d2≈0.5434 I m2≈126.56c) I m3=2 I = 314,I d3=41 I m3=78.56. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。

大工14春《电器学》在线测试2答案大工14春《电器学》在线测试2一、单选题1. （）是用人力操作、并具有弹簧储能复位的主令电器。

A. 按钮B. 行程开关C. 接近开关D. 万能转换开关正确答案：A2. 下列哪项是供交流电动机过载及断相保护用的继电器？（）A. 电压继电器B. 电流继电器C. 时间继电器D. 热继电器正确答案：D3. 动静触头因被加热而熔化、以致焊在一起无法正常分开的现象称为触头的（）。

A. 分断B. 机械振动C. 冷焊D. 熔焊正确答案：D4. 根据磁通连续性定理，若将封闭曲面取在磁路分支处的一点，则进入及流出该点的磁通代数和（）。

A. 大于零B. 恒等于零C. 小于零D. 数值不定正确答案：B5. 分段法可以使（）。

A. 某一小段上只有磁动势B. 某一小段上只有漏磁通C. 某一小段上的磁动势不变D. 某一小段上的漏磁通变化不定正确答案：C6. E型电磁机构的电磁吸力与U型的相比，（）。

A. 前者大B. 二者总是相等C. 后者大D. 二者大小关系不定正确答案：A7. 下列关于真空开关电器用的触头材料的说法中错误的是（）。

A. 采用真空冶炼方法制造B. 低电导率C. 强抗熔焊性D. 高分断能力正确答案：B8. 下列电器中，不属于低压控制电器的是（）。

A. 控制继电器B. 起动器C. 熔断器D. 主令电器正确答案：C二、多选题1. 麦克斯韦公式适用于（）的场合。

A. 气隙较小B. 气隙较大C. 气隙磁场不需均匀D. 气隙磁场近于均匀2. 继电器的触头普遍采用哪些接触形式？（）A. 点-点B. 点-面C. 线D. 面正确答案：AB3. 下列哪些是对低压电器保护性能的要求？（）A. 过电流保护B. 欠电压和失电压保护C. 断相保护D. 漏电保护正确答案：ABCD4. 下列关于电磁机构动态特性的说法中，正确的是（）。

A. 电磁吸力对运动速度会产生影响B. 机械力对运动速度会产生影响C. 电磁吸力对动态过程时间会产生影响D. 机械力对动态过程时间会产生影响正确答案：ABCD5. 硬磁材料具有下列哪些特性？（）A. 矫顽力大B. 矫顽力小C. 磁滞回线宽D. 磁滞回线窄正确答案：AC6. 下列哪些是对触头材料通常的要求？（）A. 高热导率B. 低比热容C. 高电阻率D. 低电阻温度系数7. 电磁机构的相似必须满足下列哪两项条件？（）A. 化学相似B. 电气相似C. 物理相似D. 几何相似正确答案：CD8. 电侵蚀有以下哪些类型？（）A. 熔焊B. 冷焊C. 桥蚀D. 弧蚀正确答案：CD三、判断题1. 凡借衔铁运动作机械功的电磁机构必然具有气隙。

大学《电力电子技术》试题及答案一、填空题（本题共14小题，每空1分，共20分）1、晶闸管是三端器件，三个引出电极分别为：阳极、阴极和极。

2、晶闸管的额定电流是用在一定条件下的电流来标定。

3、为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的电压。

4、同一晶闸管，维持电流I H与擎住电流I L的数值大小上有I L I H。

5、某晶闸管的型号为KP200-5，其中200表示，5表示。

6、从晶闸管开始承受正向电压的到晶闸管导通时刻的电度角称为。

7、为了保证三相全控桥电路能启动工作，触发脉冲必须采用或。

8、三相半波整流电路有和两种接法。

9、三相全控桥的共阴极组要求触发脉冲以120°为间隔，依次在半周触发共阴极组的各晶闸管。

10、电阻性负载三相桥式可控整流电路中，晶闸管所承受的最大正向电压U Fm等于，设U2为相电压有效值。

11、在单相全控桥式变流器控制直流电动机卷扬机拖动系统中，若使变流器工作于有源逆变状态时，需使控制角a>π/2，同时|E d| |U d|。

12、为了防止逆变失败，对于工作在逆变状态的电路，对其的可靠性，的质量以及的保护功能，都比整流电路要求高，同时对逆变角的限制为。

13、电压型逆变器其中间直流环节以贮能。

14、晶闸管串联时，给每只管子并联相同的RC电路是措施。

二、选择题（本题共10小题，每题1分，共10分）1、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )A、导通状态B、关断状态C、饱和状态D、不定2、在型号KP10－12G中，数字10表示( )A、额定电压10VB、额定电流10AC、额定电压1000VD、额定电流100A3、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A、90°B、120°C、150°D、180°4、三相半波可控整流电路的自然换相点是( )A、交流相电压的过零点B、本相相电压与相邻相电压正半周的交点处C、比三相不控整流电路的自然换相点超前30°D、比三相不控整流电路的自然换相点滞后60°5、在晶闸管三相桥式可控整流电路电流断续时的机械特性中，当α( )时，所有不同控制角的特性曲线实际空载转速均相同。

德州科技职业学院机电系14级机电专业 期末考试试题 《电力电子技术》试卷 题 号 一 二 三 四 合 计 分 数

阅卷人 得分 一、选择（每题1.5分，共60分） 1、 晶闸管内部有（ ）个PN结。 A、1 B、2 C、3 D、4 2、晶闸管在电路中的门极正向偏压（ ）越好。 A、越大 B、越小 C、不变 D、越稳定 3、晶闸管的通态电流（额定电流）是用电流的（ ）来表示的。 A、有效值 B、最大值 C、平均值 D、瞬时值 4、双向晶闸管是用于交流电路中的，其外部有（ ）个电极。 A、一个 B、两个 C、三个 D、四个 5、下列电力半导体器件电路符号中，表示IGBT器件电路符号的是（ ）

6、比较而言，下列半导体器件中开关速度最快的是（ ） A、IGBT B、MOSFET C、GTR D、GTO 7、比较而言，下列半导体器件中开关速度最慢的是（ ） A、IGBT B、MOSFET C、GTR D、GTO 8、比较而言，下列半导体器件中性能最好的是（ ） A、IGBT B、MOSFET C、GTR D、GTO 9、比较而言，下列半导体器件中输入阻抗最大的的是（ ） A、IGBT B、MOSFET C、GTR D、GTO 10、下列半导体器件中属于电流型控制器件的是（ ） A、IPM B、MOSFET C、IGBT D、GTO 11、逆变电路输出频率较高时，电路中的开关元件应采用（ ） A、晶闸管 B、单结晶体管 C、电力晶体管 D、绝缘栅双极型晶体管 12、电力场效应管MOSFET适于在（ ）条件下工作 A、直流 B、低频 C、中频 D、高频 13、要使绝缘栅双极型晶体管导通，应（ ） A、在栅极加正电压 B、在集电极加正电压 C、在栅极加负电压 D、在集电极加负电压 14、电力晶体管的开关频率（ ）电力场效应管 A、稍高于 B、低于 C、远高于 D、等于 15、如晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压为（ ） A、700V B、750V C、800V D、850V 16、下列电力电子器件中，（ ）的驱动功率小，驱动电路简单 A、普通晶闸管 B、可关断晶闸管 C、电力晶体管 D、功率场效应晶体管 17、二极管两端加上正向电压时（ ） A、一定导通 B、超过死区电压才导通 C、超过0.3V才导通 D、超过0.7V才导通 18、下列电力半导体器件电路符号中，表示GTO器件电路符号的是（ ） 19、下列电力半导体器件电路符号中，表示GTR器件电路符号的是（ ） 20、下列电力半导体器件电路符号中，表示MOSFET器件电路符号的是（ ） 21、单结晶体管振荡电路是利用单结晶体管的（ ）工作特性设计的 A、截止区 B、负阻区 C、饱和区 D、任意区域 22、在晶闸管直流电动机调速系统中，改变（ ）就能改变直流电动机的转速。 A、整流方式 B、晶闸管导通角 C、电源电压 D、电源频率 23、按逆变电路的（ ），分为全控型逆变电路和半控型逆变电路。 A、器件 B、输出电能 C、直流侧电源性质 D、电流波形 24、在一般可逆电路中，最小逆变角βmin选在下面哪一种范围合理（ ） A、300-350 B、100-150 C、00-100 D、00 25、在有源逆变电路中，逆变角β的移相范围应选（ ）为最好 A、900-1800 B、350-900 C、00-900 26、不属于换流方式的是（ ） A、器件换流 B、电网换流 C、单相换流 D、负载换流 27、通过附加的换流装置，给欲关断的器件强迫施加反向电压或反向电流的换流方式称为( ) A、器件换流 B、电网换流 C、单相换流 D、强迫换流 28、串联谐振式逆变器属于（ ） A、电压型 B、电流型 C、电阻性 29、并联谐振式逆变器属于（ ） A、电压型 B、电流型 C、电阻性 30、通过变流器把直流电能变成某一频率或可调频率的交流电能直接供给负载，称为（ ） A、有源逆变 B、无源逆变 C、整流 D、反馈 31、并联谐振式逆变器的换流（ ）电流并联 A、电感与电阻 B、电感与负载 C、电容与电阻 D电容与负载 32、（ ）是依靠专门的换流回路使晶闸管在需要的时刻关断 A、负载振荡式换流 B、强迫换流 C、可关断晶闸管换流 D、大功率晶体管换流 33、双向晶闸管内部有（ ）个PN结 A、3 B、4 C、5 D、6 34、交流调压是把不变的交流电压变换成（ ）可调的交流电压 A、最大值 B、有效值 C、瞬时值 D、可调值 35、单相交流调压电路带电阻性负载时，控制角α的移相范围为（ ） A、00-600 B、00-900 C、00-1800 D、00-2700 36、双向晶闸管的四种触发方式中（ ）触发灵敏度最高。 A、Ⅰ+ B、Ⅰ- C、 Ⅲ+ D、 Ⅲ- 37、晶闸管触发电路中，若改变（ ）的大小，则输出脉冲产生相位移动，达到移相控制的目的 A、控制电压 B、控制电流 C、同步电压 D、脉冲变压器变比 38、晶闸管是一种既具有（ ），又具有整流作用的大功率半导体器件 A、稳压 B、滤波 C、开关作用 D、变压 39、交流调压电路是维持（ ）不变，只改变输出电压幅值的电路 A、电流 B、功率 C、电压 D、频率 40、在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流称为（ ） A、擎住电流 B、维持电流 C、最小电流 D、最大电流

大工《电力电子技术》开卷考试期末复习题 work Information Technology Company.2020YEAR大连理工大学网络教育学院2015年3月份《电力电子技术》开卷考试期末复习题一、单项选择题1、使晶闸管关断的方法不包括（）。

A．给门极施加反向电压B．去掉阳极的正向电压C．增大回路阻抗D．给阳极施加反向电压2、可控整流电路输出直流电压可调，主要取决于晶闸管触发脉冲的（）。

A．幅值B．移相C．形状D．脉宽3、电流型三相桥式逆变电路中六个晶闸管VT1到VT6每隔（）度依次导通。

A．30 B．60C．90 D．1204、升降压斩波电路中当占空比取值在哪个范围内时是降压？（）A．0-0.5 B．0.5-1C．1-1.5 D．1.5-25、下列哪个选项不是交流电力控制电路的控制方法？（）A．改变电压值 B．改变电流值C．不改变频率 D．改变频率6、直流可逆电力拖动系统中，电动机可以在（）个象限内运行。

A．1 B．2C．3 D．47、当开关关断时，使电流先下降到零后，电压再缓慢上升到通态值，所以关断时不会产生损耗和噪声，这种关断方式称为（）。

A．零电压开通 B．零电流开通C．零电压关断D．零电流关断8、电压型逆变电路输出电压为（）。

A．正弦波B．矩形波C．锯齿波D．三角波9、如果某电力二极管的正向平均电流为I，那么它允许流过的最大工频正弦半波电流的平均值为（）I。

A．0.5 B．1C．0.707 D．1.73210、三相桥整流电路中，控制角和逆变角之间的关系为（）。

A．二者之差为90度B．二者之差为180度C．二者之和为90度D．二者之和为180度11、单相桥式全控整流电路带阻感负载工作情况下，晶闸管导通角为（）。

A． 60° B． 90°C． 120°D． 180°12、三相桥整流电路中，当控制角α在以下哪个范围时，电路工作在逆变状态（）A．0<α<π/2B．0<α<πC．π/2<α<π D．π<α<2π13、三相交流调压电路星形联结带电阻负载时，同一相的两个反并联晶闸管触发脉冲应相差（）。

电力电子技术试题(第一章)一、填空题1、普通晶闸管内部有PN结,,外部有三个电极,分别就是极极与极。

1、两个、阳极A、阴极K、门极G。

2、晶闸管在其阳极与阴极之间加上电压的同时,门极上加上电压,晶闸管就导通。

2、正向、触发。

3、、晶闸管的工作状态有正向状态,正向状态与反向状态。

3、阻断、导通、阻断。

4、某半导体器件的型号为KP50—7的,其中KP表示该器件的名称为,50表示,7表示。

4、普通晶闸管、额定电流50A、额定电压100V。

5、只有当阳极电流小于电流时,晶闸管才会由导通转为截止。

5、维持电流。

6、当增大晶闸管可控整流的控制角α,负载上得到的直流电压平均值会。

6、减小。

7、按负载的性质不同,晶闸管可控整流电路的负载分为性负载, 性负载与负载三大类。

7、电阻、电感、反电动势。

8、当晶闸管可控整流的负载为大电感负载时,负载两端的直流电压平均值会,解决的办法就就是在负载的两端接一个。

8、减小、并接、续流二极管。

9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。

要求管子的额定电流值要些。

9、小、脉冲、小、大。

10、单结晶体管的内部一共有个PN结,外部一共有3个电极,它们分别就是极、极与极。

10、一个、发射极E、第一基极B1、第二基极B2。

11、当单结晶体管的发射极电压高于电压时就导通;低于电压时就截止。

11、峰点、谷点。

12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压,保证在管子阳极电压每个正半周内以相同的被触发,才能得到稳定的直流电压。

12、同步、时刻。

13、晶体管触发电路的同步电压一般有同步电压与电压。

13、正弦波、锯齿波。

14、正弦波触发电路的同步移相一般都就是采用与一个或几个的叠加,利用改变的大小,来实现移相控制。

14、正弦波同步电压、控制电压、控制电压。

15、在晶闸管两端并联的RC回路就是用来防止损坏晶闸管的。

15、关断过电压。

16、为了防止雷电对晶闸管的损坏,可在整流变压器的一次线圈两端并接一个或。

大工14春《电路理论》在线作业3一,单选题1. 星形连接的三相电源，当三个相电压对称时，线电压的有效值是相电压有效值的（）倍。

A. 0.707B. 0.866C. 1.414D. 1.732正确答案：D2. 根据周期函数的对称性得出下列结论，其中不正确的是（）。

A. 可以预先判断它包含的谐波分量的类型B. 可以定性地判定哪些谐波分量不存在C. 可以使傅里叶系数的计算得到简化D. 以上说法都不正确正确答案：D3. 对称三相电源的三个电压源相位上互差（）度。

A. 30B. 60C. 90D. 120正确答案：D4. 非正弦周期电流电路的平均功率等于（）。

A. 直流分量产生的平均功率B. 各次谐波分量产生的平均功率C. 直流分量与各次谐波分量分别产生的平均功率之和D. 直流分量与各次谐波分量分别产生的平均功率之差正确答案：C5. 串联谐振电路在谐振时，电压与电流（）。

A. 同相B. 反相C. 相位相差90度D. 相位相差270度正确答案：A6. 一个三相电源输出的总有功功率等于（）。

A. 各相电源输出的无功功率B. 各相电源输出的有功功率C. 各相电源输出的无功功率之和D. 各相电源输出的有功功率之和正确答案：D二,多选题1. 同向并联指的是（）。

A. 两个线圈的同名端相连B. 两个线圈的同极性端相连C. 两个线圈的异名端相连D. 两个线圈的任意两端相连正确答案：AB2. 在三相四线制供电系统中，中线上（）。

A. 允许安装开关B. 不允许安装开关C. 允许安装保险丝D. 不允许安装保险丝正确答案：BD3. 一变压器为理想变压器，则（）。

A. 初级线圈电感为0B. 初级线圈电感为无穷大C. 次级线圈电感为0D. 次级线圈电感为无穷大正确答案：BD4. 并联谐振电路谐振时，考虑电流源内阻及负载RL，则（）。

A. 品质因数会上升B. 品质因数会下降C. 通频带会加宽D. 通频带会变窄正确答案：BC5. 如果选择互感电压的参考方向与互感磁通的参考方向符合右手螺旋法则，当di/dt<0时，（）。
