EDA技术与应用4位全加器实验

EDA 技术基础实验报告实验项目名称：用原理图输入法设计4位加法器学院专业：信息学院电子专业姓名：学号：实验日期：20 实验成绩：实验评定标准：一、实验目的熟悉利用Quartus Ⅱ的原理图输入方法设计简单组合电路，掌握层次化设计的方法。

并通过一个4位全加器的设计把握利用EDA 软件进行原理图输入方式的电子线路设计的详细流程。

二、实验器材电脑一台Quartus Ⅱ软件三、实验内容与步骤1.在Quartus Ⅱ软件中建立工程，画图生成一个半加器的.bdf文件。

2.将此半加器文件设置成可调用的元件，使之成为一个元件符号存盘。

3.设计全加器顶层文件，以.bdf存盘。

4.将设计项目（.bdf文件）设置成工程和时序仿真。

5.截图保存波形文件图，及仿真结果。

6.将全加器原理图文件设置成符号元件，以供4位加法器的更高层设计。

7.按实验要求画出4位加法器原理图，建立其波形并仿真，截下仿真结果图。

四、实验电路图（程序）1.半加器电路原理图如下:半加器h_adder.bdf电路原理图（1）2.全加器电路原理图如下:全加器f_adder.bdf电路原理图（2）3.4位加法器four_adder.bdf电路原理图如下：4位加法器four_adder.bdf电路原理图（3）五、实验仿真结果及分析1. 全加器的仿真波形图如下：全加器波形仿真图（3）分析：ain, bin, cin 三段为输入，sum 为和，com 为进位，满足相关的逻辑表达式{sum =(ain ′bin ′cin ′+ain bin ′cin +ain ′bin cin +ain bin cin ′）‘com =(ain ′bin ′+bin ′cin ′+ain′cin′)′2. 4位全加器仿真波形图如下：分析：4位a[3..0]输入与4位b[3..0]输入以及来自cin 输入的数码相加得到4位输出s[3..0]和进位输出c,由图可见满足加法原理。

《EDA》课程设计题目：四位加法器设计学号： 200906024245姓名：梁晓群班级：机自094指导老师：韩晓燕2011年12月28日—2011年12月30日目录摘要----------------------------------3EDA简介---------------------------3概述----------------------------------4 1.1目的与要求-------------------4 1.2实验前预习-------------------41.3设计环境----------------------5四位全加器的设计过程----------52.1 半加器的设计-----------------62.2一位全加器的设计-----------92.3四位全加器的设计----------11收获与心得体会----------------13摘要本文主要介绍了关于EDA技术的基本概念及应用，EDA设计使用的软件Quartus7.2的基本操作及使用方法，以及半加器、1位全加器和四位全加器的设计及仿真过程。

EDA简介EDA的概念EDA技术就是以计算机为工具，设计者在EDA软件平台上，用硬件描述语言HDL完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作.EDA是电子设计自动化（Electronic Design Automation）的缩写，在20世纪90年代初从计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助测试（CAT）和计算机辅助工程（CAE）的概念发展而来的。

EDA代表了当今电子设计技术的最新发展方向，它的基本特征是：设计人员按照“自顶向下”的设计方法，对整个系统进行方案设计和功能划分，系统的关键电路用一片或几片专用集成电路（ASIC）实现，然后采用硬件描述语言（HDL）完成系统行为级设计，最后通过综合器和适配器生成最终的目标器件，这样的设计方法被称为高层次的电子设计方法。

实验报告课程名称：EDA技术与VHDL实验题目：四位加法器设计班级学号：姓名：成绩：一、实验目的 ..................................................................................... - 1 -二、实验任务 ..................................................................................... - 1 -三、系统总体设计 ............................................................................. - 1 -四、VHDL程序设计......................................................................... - 1 -1. 用原理图输入方式设计半加器 ................................................ - 2 -2. 全加器的设计 ............................................................................ - 4 -3.4位全加器的设计 ....................................................................... - 5 -五、仿真 ............................................................................................... - 5 -六、仿真结果分析 ............................................................................... - 6 -一、实验目的熟悉利用QuartusⅡ的原理图输入方法设计简单组合电路，掌握层次化设计的方法，并通过一个4位全加器的设计把握文本和原理图输入方式设计的详细流程。

实验一利用原理图输入法设计4位全加器一、实验目的：掌握利用原理图输入法设计简单组合电路的方法，掌握MAX+plusII的层次化设计方法。

通过一个4位全加器的设计，熟悉用EDA软件进行电路设计的详细流程。

二、实验原理：一个4位全加器可以由4个一位全加器构成，全加器的进位以串行方式实现，即将低位加法器的进位输出cout与相邻的高位加法器的低位进位输入信号cin相接。

1位全加器f-adder由2个半加器h-adder和一个或门按照下列电路来实现。

半加器h-adder由与门、同或门和非门构成。

四位加法器由4个全加器构成1234三、实验内容：1. 熟悉QuartusII软件界面,掌握利用原理图进行电路模块设计的方法。

QuartusII设计流程见教材第五章:QuartusII应用向导。

2.设计1位全加器原理图（1）生成一个新的图形文件（file->new->graphic editor）（2）按照给定的原理图输入逻辑门(symbol－>enter symbol)（3）根据原理图连接所有逻辑门的端口，并添加输入/输出端口（4）为管脚和节点命名：在管脚上的PIN_NAME处双击鼠标左键，然后输入名字；选中需命名的线，然后输入名字。

（5）创建缺省（Default）符号：在File菜单中选择Create Symbol Files for Current File项，即可创建一个设计的符号，该符号可被高层设计调用。

3.利用层次化原理图方法设计4位全加器（1）生成新的空白原理图，作为4位全加器设计输入（2）利用已经生成的1位全加器的缺省符号作为电路单元，设计4位全加器的原理图.4.新建波形文件（file->new->Other Files->Vector Waveform File），保存后进行仿真（Processing ->Start Simulation），对4位全加器进行时序仿真。

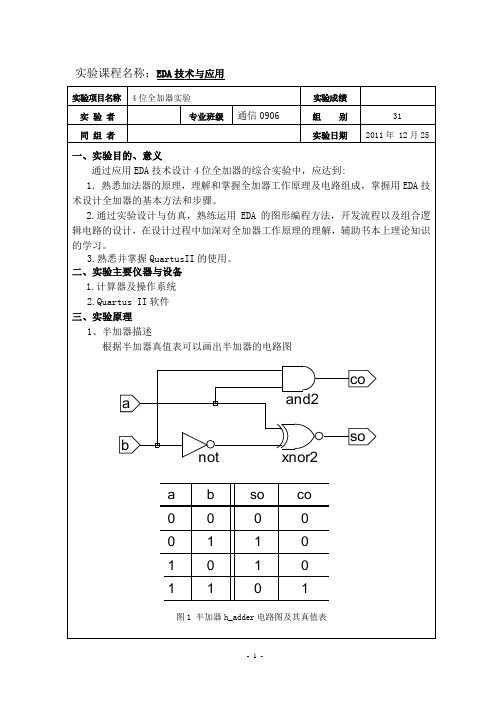

实验课程名称：EDA 技术与应用实验项目名称 4位全加器实验 实验成绩实 验 者专业班级 通信0906组 别 31同 组 者实验日期2011年 12月25一、实验目的、意义通过应用EDA 技术设计4位全加器的综合实验中，应达到:1．熟悉加法器的原理，理解和掌握全加器工作原理及电路组成，掌握用EDA 技术设计全加器的基本方法和步骤。

2.通过实验设计与仿真，熟练运用EDA 的图形编程方法，开发流程以及组合逻辑电路的设计，在设计过程中加深对全加器工作原理的理解，辅助书本上理论知识的学习。

3.熟悉并掌握QuartusII 的使用。

二、实验主要仪器与设备 1.计算器及操作系统 2.Quartus II 软件 三、实验原理 1、半加器描述根据半加器真值表可以画出半加器的电路图图1 半加器h_adder 电路图及其真值表I113coso101010110001100co so b a xnor2and2coa sob01101100b a notxnor2and22、全加器描述一位全加器可以由两个半加器和一个或门连接而成，因而可以根据半加器的电 路原理图或真值表写出或门全加器的VHDL 描述。

图2 全加器f_adder 电路图3、4位全加器描述采用基本逻辑门设计一位半加器，由两个半加器和一个或门连接成一位全加 器，再通过四个1位全加器级联成4位全加器。

根据一位全加器的真值表用基本组合逻辑电路设计方法设计一位半加器、全加器，仿真，验证一位全加器的设计的正确性，然后生成元件，将4个1位全加器级联构成4位全加器。

四、实验内容及步骤1.一位半加器元件的创建（1）创建文件 采用File\new 菜单，创建图形文件（2）生成元件，采用菜单FILE\CREATE SYMBOL 生成一位半加器元件图3 一位半加器电路图aincout ainbin cinbin sum cin f_or2a f e d u3u2u1b a c co so B co so B h_adder A h_adder A图4 半加器示意图2.一位全加器设计输入（1）创建文件采用File\new菜单，创建图形文件。

EDA实验报告书姓名 XXX 学号 XXXXXXX 实验时间课题名称全加器实验目的1.掌握MAX+plusⅡ的使用方法。

2.掌握原理图输入的设计方法。

3.学习利用一位全加器设计多位全加器的方法。

设计要求1.利用MAX+plusⅡ软件进行原理图输入设计一位全加器。

2.进行编译、仿真、测试。

3.在一位全加器的基础上设计四位全加器，进行编译、仿真、测试、观察实验结果。

设计思路计算机中的加法器一般就是全加器，它实现多位带进位加法。

图中的“进位入”Ci-1指的是低位的进位输入，“进位出”指的是本位的进位输出。

一位全加器的真值表见下表：111111------⋅+⋅+⋅=⋅⋅+⋅⋅++⋅=iiiiiiiiiiiiiii iiiiiCBCABACCBACBAC B AC BAS输入输出Ci-1Bi Ai Si Ci0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 1设计原理图及源程序仿真波形图实验结果问题讨论1.试比较利用卡诺图直接设计四位全加器和利用一位全加器设计四位全加器这两种方法的优缺点。

答：卡诺图直接设计四位全加器的优点是：没有进行产生逻辑，运算速度快。

一位全加器设计四位全加器是串行进位方式是将全加器级联构成多位加法器。

通常，并行加法器比串行级联加法器占用更多的资源，并且随着位数的增加，相同位数的并行加法器比串行加法器的资源占用差距也会越来越大。

2.本实验中设计的4位全加器有何缺陷？答：这种全加器的最大缺点是运算速度慢。

在最不利的的情况下，做一次加法运算需要经过四个全加器的传输延迟时间才能得到稳定可靠的运算结果教师评分教师签名日期操作成绩报告成绩。

4位全加器实验报告篇一：四位全加器实验报告实验一：四位全加器实验报告实验日期：学生姓名：陆小辉（学号：25）指导老师：黄秋萍加法器是数字系统中的基本逻辑器件，是构成算数运算电路的基本单元。

1位加法器有全加器和半加器两种。

多位加法器构成方式有并行进位方式和串行进位方式。

并行进位加法器设有并行进位产生逻辑，运算速度较快；串行进位加法器是将全加器级联构成多位加法器。

并行进位加法器通常比串行进位加法器占用更多的资源，随着位数的增多，相同位数的并行进位加法器比串行进位加法器的资源占用差距快速增大。

因此，在工程中使用加法器时，要在速度与容量之间寻求平衡。

一、设计要求：设计四位全加器，完成相应的功能。

可采用并行进位方式和串行进位方式，可采用三种常用建模方式中的任意一种。

三、测试代码如(转载自：小草范文网:4位全加器实验报告)下： module text_fulladd4; 二、设计代码如下：（此处采用数据流建模）wire [3:0]sum; module fulladd4(sum,cout,a,b,cin); wire cout; output [3:0]sum; reg [3:0]a,b; output cout; reg cin; input [3:0]a,b; fulladd4 f1(sum,cout,a,b,cin);input cin; initial assign {cout,sum}=a+b+cin; begin endmodule a=4'b0; b=4'b0; cin=1'b0; #210 $stop; end always #10 a=a+1; always #5 b=b+1; always #100 cin=cin+1;endmodule 四、仿真波形如下：续图篇二：4位全加器实验报告数电第一次实验通信1402 程杰 UXX13468【实验目的】采用ISE集成开发环境，利用verilog硬件描述语言中行为描述模式、结构描述模式或数据流描述模式设计四进制全加器。

本科实验报告课程名称：CPLD/FPGA应用设计实验名称： VHDL方式设计4位加法计数器实验二VHDL方式设计4位加法计数器一、实验目的1、学习时序电路的VHDL描述方法。

2、掌握时序进程中同步、异步控制信号的设计。

3、熟悉EDA的仿真分析和硬件测试技术。

二、实验原理设计一个含计数使能、异步复位和并行预置功能的4位加法计数器，RST是异步复位信号，高电平有效；CLK是时钟信号；当使能信号ENA为“1”时，加法计数，COUT为计数进位输出，OUTY为计数输出。

三、实验仪器Windows xp操作系统；ispDesignEXPERT System软件；1016E开发板。

四、实验任务1、编写4位二进制加法计数器的VHDL程序。

2、在ispDesignEXPERT System上对编码器进行仿真。

3、将输入引脚连接到拨码开关，时钟输入锁定到相应频率的时钟信号，输出连接到发光二极管，下载后在实验板上验证其功能，记录实验结果。

五、实验步骤1、VHDL文本编辑在MUX+PLUS集成环境下，执行“file”中的“new”命令，弹出编辑文本类型的对话框，选择“text edior file”后单击“OK”。

先采用VHDL文本输入设计法实现4位二进制加法计数器的数字逻辑电路，并将文件cnt4.vhd保存到创建的目录下。

library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cnt4 isport(clk : in std_logic;rst : in std_logic;ena : in std_logic;outy :out std_logic_vector(3 downto 0);cout :out std_logic);end cnt4;architecture behav of cnt4 issignal cqi : std_logic_vector(3 downto 0);beginp_reg : process(clk,rst,ena)beginif rst ='1'then cqi <="0000";elsif clk'event and clk ='1'thenif ena='1' thencqi<=cqi+1;end if;end if;outy <= cqi;end process p_reg;cout <=cqi(0) and cqi(1) and cqi(2) and cqi(3);end behav;2、编译文件对cnt4.vhd设计文件进行编译，进而实现四位同步二进制加法计数器的数字逻辑电路3、功能时序仿真4位加法计数器功能仿真图4位加法计数器时序仿真图4、引脚锁定5、器件适配在ispDesignEXPERT System Project Navigator主窗口中选中左侧的ispLSI1016E器件，双击右侧的Compile Design选项，进行器件适配。

实验课程名称：EDA技术与应用实验项目名称4位全加器实验实验成绩实验者专业班级组别同组者实验日期一、实验目的1．进一步加深理解全加器的工作原理及电路组成，加深对EDA技术的掌握。

2．熟悉利用Quartus Ⅱ的原理图输入方法设计简单组合电路，掌握层次化设计的方法，并通过一个四位全加器的设计把握原理图输入方式设计的详细流程。

二、实验内容实验内容1：按照书本4.5.1节完成半加器和1位全加器的设计，包括用原理图输入，编译，综合，适配，仿真，实验板上的硬件测试，并将此全加器电路设置成一个元件符号入库。

实验内容2：建立一个更高层次的原理图，利用以上获得的1位全加器构成4位全加器，并完成编译，综合，适配，仿真和硬件测试。

三、实验仪器1.计算器及操作系统2.Quartus II软件四、实验原理一个4位全加器可以由4个1位全加器构成，加法器间的进位可以串行方式实现，即将低位加法器的进位输出cout与相邻的高位加法器的最低进位输入信号cin相接。

1、半加器描述根据半加器真值表可以画出半加器的电路图。

a b so Co0 0 0 00 1 1 01 0 1 01 1 0 1表1半加器h_adder真值表图1 半加器h_adder电路图2、1位全加器描述一位全加器可以由两个半加器和一个或门连接而成，因而可以根据半加器的电路原理图或真值表写出1位全加器的VHDL 描述。

图2 1位全加器电路图3、4位全加器设计描述4位全加器可以看做四个1位全加器级联而成，首先采用基本逻辑门设计一位全加器，而后通过多个1位全加器级联实现4位全加器。

其中，其中cin 表示输入进位位，cout 表示输出进位位，输入A 和B 分别表示加数和被加数。

S 为输出和，其功能可用布尔代数式表示为：S=A+B+Ciii i i o ABC ABC ABC ABC C +++=首先根据一位全加器的布尔代数式应用基本逻辑门设计一位全加器，而后仿真验证一位全加器设计，准确无误后生成元件，供4位全加器设计用。
