《EDA技术实用教程》部分习题解答习题四习题4-5 列表详细说明MAX+plusII 中prim.mf 和mega_lpm 库中的内容和用法。
答：prim：基本的元件mf：主要是74 系列芯片的逻辑元件mega_lpm：参数可定制的复杂逻辑元件⊕习题4-7 用74139 组成一个5-24 线译码器。
解：共使用 3 片74139 作6 个2-4 译码图习题4-8 用74283 加法器和逻辑门设计实现一位8421BCD 码加法器电路，输入输出均是BCD 码，CI 为低位的进位信号，CO 为高位的进位信号，输入为两个 1 位十进制数A，输出用S 表示。
解：如果二进制的和大于9，需要再加上 6 来补成BCD 码2第 1 章概述图习题4-9 设计一个7 人表决电路，参加表决者7 人，同意为1，不同意为0，同意者过半则表决通过，绿指示灯亮；表决不通过则红指示灯亮。
解：方法有多种，仅举一例。
有多个 1 位全加器构成。
图其中 1 位全加器的原理图如下：图 1 位全加器第 1 章 概述3习题 4-10 使用 prim 和 mf 库中的元件设计一个周期性产生二进制序列 010******** 的序列发生器，用移 位寄存器或用同步时序电路实现，并用时序仿真器验证其功能。
解：给出一种解法习题 4-11 用 D 触发器设计 3 位二进制加法计数器。
解：注意 D 触发器级联时应取非端，否则只能作分频器下图是异步计数器方式，同步计数器方式请读者自行考虑习题 4-12 用 D 触发器构成按循环码(000->001->011->111->101->100->000)规律工作的六进制同步计数器。
解：用同步计数器来实现。
（事实上要求设计的是一个袼雷码计数器） 考虑不同状态时，对应的 DFF 输入端的值：4 D 0 =Q 第 1 章 概述Q 2 + Q 2 1 Q D 1 = Q 2 0 = D 2 Q Q2Q 0 + Q 2 14-13 应用 4 位全加器和 74374 构成 4 位二进制加法计数器。

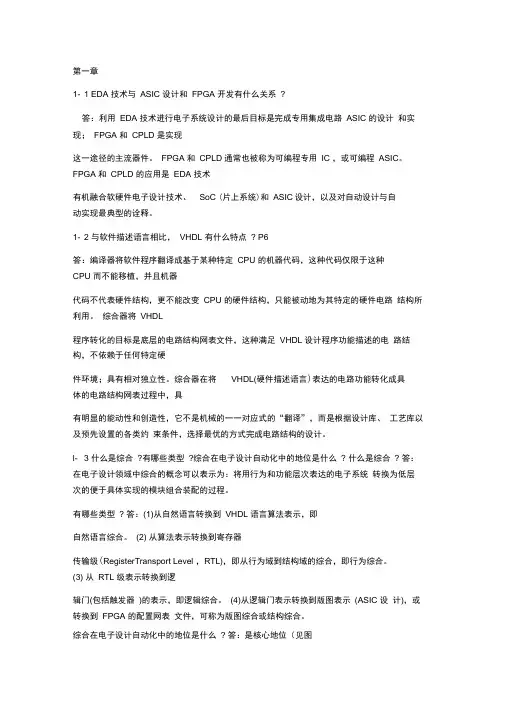

第一章1-1 EDA 技术与 ASIC 设计和 FPGA 开发有什么关系?答：利用 EDA 技术进行电子系统设计的最后目标是完成专用集成电路 ASIC 的设计和实现；FPGA 和 CPLD 是实现这一途径的主流器件。
FPGA 和 CPLD 通常也被称为可编程专用 IC，或可编程 ASIC。
FPGA 和 CPLD 的应用是 EDA 技术有机融合软硬件电子设计技术、SoC（片上系统）和 ASIC 设计，以及对自动设计与自动实现最典型的诠释。
1-2 与软件描述语言相比，VHDL 有什么特点? P6答：编译器将软件程序翻译成基于某种特定 CPU 的机器代码，这种代码仅限于这种CPU 而不能移植，并且机器代码不代表硬件结构，更不能改变 CPU 的硬件结构，只能被动地为其特定的硬件电路结构所利用。
综合器将 VHDL程序转化的目标是底层的电路结构网表文件，这种满足 VHDL 设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。
综合器在将 VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。
l-3 什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? 什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。
有哪些类型? 答：(1)从自然语言转换到 VHDL 语言算法表示，即自然语言综合。
(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。
(3)从 RTL 级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。
(4)从逻辑门表示转换到版图表示(ASIC 设计)，或转换到 FPGA 的配置网表文件，可称为版图综合或结构综合。
2023年EDA技术与VHDL第二版（潘松著）课后习题答案下载EDA技术与VHDL第二版（潘松著）课后答案下载第1章 EDA技术概述1.1 EDA技术及其发展1.1.1 EDA技术的发展1.1.2 EDA技术的涵义1.1.3 EDA技术的基本特征1.2 EDA技术的主要内容及主要的EDA厂商1.2.1 EDA技术的主要内容1.2.2 主要EDA厂商概述1.3 EDA技术实现目标1.3.1 超大规模可编程逻辑器件1.3.2 半定制或全定制ASIC1.3.3 混合ASIC1.4 EDA技术应用1.4.1 EDA技术应用形式1.4.2 EDA技术应用场合1.5 EDA技术的发展趋势1.5.1 可编程器件的发展趋势1.5.2 软件开发工具的发展趋势1.5.3 输入方式的发展趋势__小结思考题和习题第2章大规模可编程逻辑器件2.1 可编程逻辑器件概述2.1.1 PLD的'发展进程2.1.2 PLD的种类及分类方法2.2 简单可编程逻辑器件2.2.1 PLD电路的表示方法及有关符号 2.2.2 PROM基本结构2.2.3 PLA基本结构2.2.4 PAL基本结构2.2.5 GAL基本结构2.3 复杂可编程逻辑器件2.3.1 CPLD基本结构2.3.2 Altera公司器件2.4 现场可编程逻辑器件2.4.1 FPGA整体结构2.4.2 Xilinx公司FPGA器件2.5 在系统可编程逻辑器件2.5.1 ispLSl/pLSl的结构2.5.2 Lattice公司ispLSI系列器件 2.6 FPGA和CPLD的开发应用2.6.1 CPLD和FPGA的编程与配置2.6.2 FPGA和CPLD的性能比较2.6.3 FPGA和CPLD的应用选择__小结思考题和习题第3章 EDA设计流程与开发3.1 EDA设计流程3.1.1 设计输入3.1.2 综合3.1.3 适配3.1.4 时序仿真与功能仿真3.1.5 编程下载3.1.6 硬件测试3.2 ASIC及其设计流程3.2.1 ASIC设计方法3.2.2 一般的ASIC设计流程3.3 可编程逻辑器件的开发环境 3.4 硬件描述语言3.5 IP核__小结思考题和习题第4章硬件描述语言VHDL4.1 VHDL概述4.1.1 VHDL的发展历程4.1.2 VHDL的特点4.2 VHDL程序基本结构4.2.1 实体4.2.2 结构体4.2.3 库4.2.4 程序包4.2.5 配置4.3 VHDL基本要素4.3.1 文字规则4.3.2 数据对象4.3.3 数据类型4.3.4 运算操作符4.3.5 VHDL结构体描述方式 4.4 VHDL顺序语句4.4.1 赋值语句4.4.2 IF语句4.4.3 等待和断言语句4.4.4 cASE语句4.4.5 LOOP语句4.4.6 RETIARN语句4.4.7 过程调用语句4.4.8 REPORT语句4.5 VHDL并行语句4.5.1 进程语句4.5.2 块语句4.5.3 并行信号代人语句4.5.4 并行过程调用语句4.5.5 并行断言语句4.5.6 参数传递语句4.5.7 元件例化语句__小结思考题和习题第5章 QuartusⅡ软件及其应用5.1 基本设计流程5.1.1 建立工作库文件夹和编辑设计文件 5.1.2 创建工程5.1.3 编译前设计5.1.4 全程编译5.1.5 时序仿真5.1.6 应用RTL电路图观察器5.2 引脚设置和下载5.2.1 引脚锁定5.2.2 配置文件下载5.2.3 AS模式编程配置器件5.2.4 JTAG间接模式编程配置器件5.2.5 USBBlaster编程配置器件使用方法 __小结思考题和习题第6章 VHDL应用实例6.1 组合逻辑电路设计6.1.1 基本门电路设计6.1.2 译码器设计6.1.3 数据选择器设计6.1.4 三态门设计6.1.5 编码器设计6.1.6 数值比较器设计6.2 时序逻辑电路设计6.2.1 时钟信号和复位信号6.2.2 触发器设计6.2.3 寄存器和移位寄存器设计6.2.4 计数器设计6.2.5 存储器设计6.3 综合实例——数字秒表的设计__小结思考题和习题第7章状态机设计7.1 一般有限状态机7.1.1 数据类型定义语句7.1.2 为什么要使用状态机 7.1.3 一般有限状态机的设计 7.2 Moore型有限状态机设计 7.2.1 多进程有限状态机7.2.2 单进程有限状态机7.3 Mealy型有限状态机7.4 状态编码7.4.1 状态位直接输出型编码 7.4.2 顺序编码7.4.3 一位热码编码7.5 状态机处理__小结思考题和习题第8章 EDlA实验开发系统8.1 GW48型实验开发系统原理与应用8.1.1 系统性能及使用注意事项8.1.2 GW48系统主板结构与使用方法8.2 实验电路结构图8.2.1 实验电路信号资源符号图说明8.2.2 各实验电路结构图特点与适用范围简述8.3 GW48CK/GK/EK/PK2系统信号名与芯片引脚对照表 __小结思考题和习题第9章 EnA技术实验实验一：全加器的设计实验二：4位加减法器的设计实验三：基本D触发器的设计实验四：同步清零计数器的设计实验五：基本移位寄存器的设计串人/串出移位寄存器实验六：同步预置数串行输出移位寄存器的设计实验七：半整数分频器的设计实验八：音乐发生器的设计实验九：交通灯控制器的设计实验十：数字时钟的设计EDA技术与VHDL第二版（潘松著）：内容简介《EDA技术与VHDL》主要内容有Altera公司可编程器件及器件的选用、QuartusⅡ开发工具的使用;VHDL硬件描述语言及丰富的数字电路和电子数字系统EDA设计实例。
6-1 在Verilog设计中，给时序电路清零（复位）有两种不同方法，它们是什么，如何实现？答：同步清零、异步清零，在过程语句敏感信号表中的逻辑表述posedge CLK用于指明正向跳变，或negedge用于指明负向跳变实现6-2 哪一种复位方法必须将复位信号放在敏感信号表中？给出这两种电路的Verilog 描述。
答：异步复位必须将复位信号放在敏感信号表中。
同步清零：always @(posedge CLK) //CLK上升沿启动Q<=D; //当CLK有升沿时D被锁入Q异步清零：always @(posedge CLK or negedge RST) begin //块开始if(!RST)Q<=0; //如果RST=0条件成立，Q被清0else if(EN) Q<=D;//在CLK上升沿处，EN=1，则执行赋值语句end//块结束6-3 用不同循环语句分别设计一个逻辑电路模块，用以统计一8位二进制数中含1的数量。
module Statistics8(sum,A); output[3:0]sum;input[7:0] A;reg[3:0] sum;integer i;always @(A)beginsum=0;for(i=0;i<=8;i=i+1) //for 语句if(A[i]) sum=sum+1;else sum=sum;endendmodule module Statistics8(sum,A); parameter S=4;output[3:0]sum;input[7:0] A;reg[3:0] sum;reg[2*S:1]TA;integer i;always @(A)beginTA=A; sum=0;repeat(2*S)beginif(TA[1])sum=sum+1;TA=TA>>1;endendendmodulerepeat循环语句for循环语句module Statistics8(sum,A);parameter S=8;output[3:0]sum;input[7:0] A;reg[S:1] AT;reg[3:0] sum;reg[S:0] CT;always @(A) beginAT={{S{1'b0}},A}; sum=0; CT=S;while(CT>0) beginif(AT[1])sum=sum+1;else sum=sum;begin CT= CT-1; AT=AT>>1; end end endendmodule6-3 用不同循环语句分别设计一个逻辑电路模块，用以统计一8位二进制数中含1的数量。
第一章1-1 EDA技术与ASIC设计和FPGA开发有什么关系?答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。
FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。
FPGA和CPLD的应用是EDA 技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。
1-2与软件描述语言相比，VHDL有什么特点?答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。
综合器将VHDL 程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。
综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。
l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么?什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。
有哪些类型?答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。
(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。
(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。
(4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。
综合在电子设计自动化中的地位是什么?答：是核心地位（见图1-3）。
第一章1.什么叫EDA技术？及狭义定义（书P1）Electronic Design Automation--电子设计自动化。
EDA的广义定义范围包括：半导体工艺设计自动化、可编程器件设计自动化、电子系统设计自动化、印刷电路板设计自动化、仿真与测试、故障诊断自动化、形式验证自动化统称EDA工程。
2.EDA发展历程：CAD- CAE -EDA3 .EDA技术的主要内容实现载体（硬件基础）：大规模可编程逻辑器件(PLD_Programmable Logic Device)描述方式：硬件描述语言(HDL_Hard descripation Lauguage，VHDL，Verilog HDL等)设计工具：开发软件、开发系统硬件验证：实验开发系统FPGA 在结构上主要分为三个部分，即可编程逻辑单元，可编程输入/输出单元和可编程连线三个部分。
CPLD在结构上主要包括三个部分，即可编程逻辑宏单元，可编程输入/输出单元和可编程内部连线。
4.硬件描述语言(HDL_Hardware Description Language)VHDL：IEEE标准硬件描述语言，在电子工程领域，已成为事实上的通用硬件描述语言。
系统级抽象描述能力较强。
Verilog：支持的EDA工具较多，适用于RTL级和门电路级的描述，其综合过程较VHDL 稍简单，门级开关电路描述能级较强，但其在高级描述方面不如VHDL。
ABEL：一种支持各种不同输入方式的HDL，系统级抽象描述能力差，适应于门级电路描述。
5. 仿真工具功能仿真（也叫前仿真、系统级仿真、行为仿真）验证系统的功能。
时序仿真（也叫后仿真、电路级仿真）：验证系统的时序特性、系统性能。
6. EDA的工程设计流程（P8）第二章1.在系统可编程技术(ISP)定义ISP(In_System Programmability/Programming)是指对器件、电路板、整个电子系统进行逻辑重构和修改功能的能力。

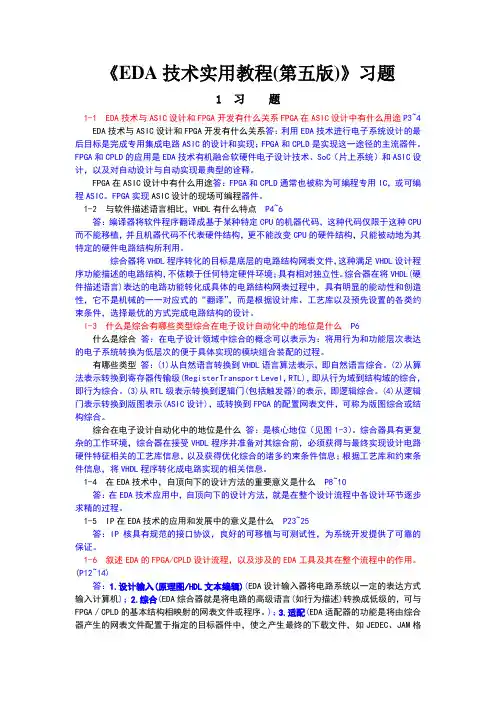

《EDA技术实用教程(第五版)》习题1 习题1-1EDA技术与ASIC设计和FPGA开发有什么关系FPGA在ASIC设计中有什么用途P3~4 EDA技术与ASIC设计和FPGA开发有什么关系答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。
FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。
FPGA在ASIC设计中有什么用途答：FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。
FPGA实现ASIC设计的现场可编程器件。
1-2 与软件描述语言相比，VHDL有什么特点P4~6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU 而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。
综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。
综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。
l-3什么是综合有哪些类型综合在电子设计自动化中的地位是什么P6什么是综合答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。
有哪些类型答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。
(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。
(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。

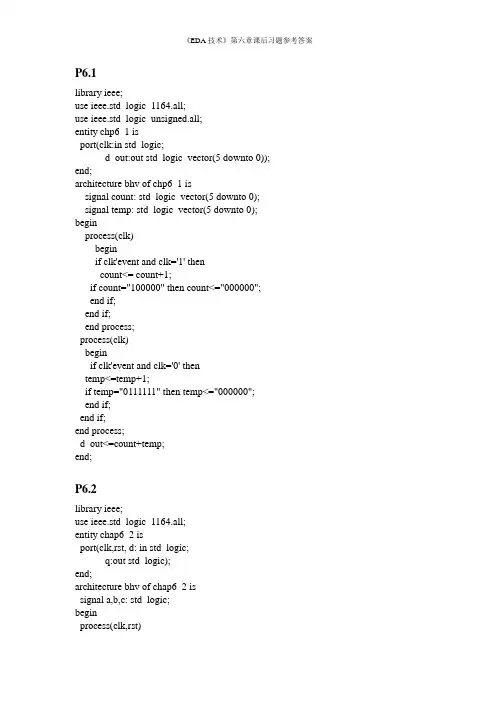

P6.1library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity chp6_1 isport(clk:in std_logic;d_out:out std_logic_vector(5 downto 0)); end;architecture bhv of chp6_1 issignal count: std_logic_vector(5 downto 0); signal temp: std_logic_vector(5 downto 0); beginprocess(clk)beginif clk'event and clk='1' thencount<= count+1;if count="100000" then count<="000000";end if;end if;end process;process(clk)beginif clk'event and clk='0' thentemp<=temp+1;if temp="0111111" then temp<="000000"; end if;end if;end process;d_out<=count+temp;end;P6.2library ieee;use ieee.std_logic_1164.all;entity chap6_2 isport(clk,rst, d: in std_logic;q:out std_logic);end;architecture bhv of chap6_2 issignal a,b,c: std_logic;beginprocess(clk,rst)beginif rst='1' then q<='0';elsif clk='1' and clk'event thena<=d; b<=a; c<=b; q<=c;end if;end process;end;P6.3solution1library ieee;use ieee.std_logic_1164.all;entity chp6_3 isport(x:in std_Logic_vector(7 downto 1);y:out std_logic_vector(2 downto 0)); end;architecture bhv of chp6_3 isbeginprocess(x)beginif x(7)='1' then y<="111";elsif x(6)='1' then y<="110";elsif x(5)='1' then y<="101";elsif x(4)='1' then y<="100";elsif x(3)='1' then y<="011";elsif x(2)='1' then y<="010";elsif x(1)='1' then y<="001";else y<="000";end if;end process;end;solution2library ieee;use ieee.std_logic_1164.all;entity chp6_3_2 isgeneric(n:integer:=3);port(x:in std_logic_vector(2**n-1 downto 0);y:out integer range 0 to 2**n-1); end;architecture bhv of chp6_3_2 isbeginprocess(x)variable temp:integer range 0 to 2**n-1; beginfor i in x'range loopif x(i)='1' thentemp:=i;exit;end if;end loop;y<=temp;end process;end;P6.4library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity chap6_4 isgeneric (n:integer :=5);port(clk : in std_logic;rst : in std_logic;clkout :out std_logic);end ;architecture rtl of chap6_4 issignal clk_p : std_logic;signal clk_n : std_logic;signal cnt_p : integer range 0 to n;signal cnt_n : integer range 0 to n;beginprocess(clk_p, clk_n)beginif((n mod 2) = 0)thenclkout <= clk_p;elseclkout <= clk_p or clk_n;end if;end process;process(clk, rst)beginif(rst = '0') thencnt_p <= 0;elsif(clk'event and clk = '1') thenif(cnt_p = n-1) thencnt_p <= 0;elsecnt_p <= cnt_p + 1;end if;end if;end process;process(clk, rst)beginif(rst = '0') thenclk_p <= '0';elsif(clk'event and clk = '1')thenif (cnt_p < (n/2)) thenclk_p <= '1';elseclk_p <= '0';end if ;end if;end process;process(clk, rst)beginif(rst = '0') thencnt_n <= 0;elsif(clk'event and clk = '0')thenif(cnt_n = n-1) thencnt_n <= 0;elsecnt_n <= cnt_n + 1;end if;end if;end process;process(clk, rst)beginif(rst = '0') thenclk_n <= '0';elsif(clk'event and clk = '0')thenif (cnt_n < (n/2)) thenclk_n <= '1';elseclk_n <= '0';end if ;end if;end process;end rtl;P6.6library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity chp6_6 isport(clk,start,stop,reset:in std_logic;dig1,dig2,dig3:out std_logic_vector(3 downto 0)); end;architecture bhv of chp6_6 issignal sec1:integer range 0 to 10;signal sec2:integer range 0 to 6;signal min:integer range 0 to 10;beginprocess(clk,start, stop,reset)variable count1:integer range 0 to 10;variable count2:integer range 0 to 6;variable count3:integer range 0 to 10;beginif reset='1' thencount1:=0;count2:=0;count3:=0;elsif clk'event and clk='1' thenif start='1' and stop='0' thencount1:=count1+1;if count1=10 thencount1:=0;count2:=count2+1;if count2=6 thencount2:=0;count3:=count3+1;if count3=10 thencount3:=0;end if;end if;end if;end if;end if;sec1<=count1;sec2<=count2;min<=count3;end process;dig1<=conv_std_logic_vector(sec1,4);dig2<=conv_std_logic_vector(sec2,4);dig3<=conv_std_logic_vector(min,4);end;P6.8use ieee.std_logic_1164.all;entity chp6_8 isgeneric(n:integer:=8);port(input:in std_logic_vector(n-1 downto 0);output:out std_logic);end;architecture bhv of chp6_8 isbeginprocess(input)variable temp:std_logic_vector(n-1 downto 0); begintemp(0):=input(0);for i in 1 to n-1 looptemp(i):=input(i) xor temp(i-1);end loop;output<=temp(n-1);end process;end;P6.9library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity chp6_9 isgeneric(n:integer:=4);port(input:std_logic_vector(n-1 downto 0);output:out integer range 0 to n);end;architecture bhv of chp6_9 isbeginprocess(input)variable temp:integer range 0 to n;begintemp:=0;for i in 0 to n-1 loopif input(i)='1' thentemp:=temp+1;end if;end loop;output<=temp;end process;end;P6.10use ieee.std_logic_1164.all;entity chp6_10 isgeneric(n:integer :=8);port(din:in integer range 0 to n-1;dout:out std_logic_vector(n-1 downto 0)); end;architecture bhv of chp6_10 isbeginprocess(din)beginfor i in 0 to n-1 loopif din=i then dout<=(i=>'1', others=>'0');end if;end loop;end process;end;P6.11library ieee;use ieee.std_logic_1164.all;package my_data_type isconstant m: integer :=8;type vector_array is array (natural range<>) ofstd_logic_vector(m-1 downto 0);end my_data_type;library ieee;use ieee.std_logic_1164.all;use work.my_data_type.all;entity chap6_11 isgeneric (n: integer :=8);port( datain: in vector_array(0 to n-1) ;sel: in integer range 0 to n-1;dataout: out std_logic_vector( m-1 downto 0)); end;architecture bhv of chap6_11 isbeginprocess(datain,sel)begindataout<=datain(sel);end process;end;P6.16use ieee.std_logic_1164.all;entity chp6_16 isgeneric (n:integer:=8);port(a,b:in std_logic_vector(n-1 downto 0);cin:in std_logic;s:out std_logic_vector(n-1 downto 0);cout:out std_logic);end;architecture bhv of chp6_16 issignal carry:std_logic_vector(n downto 0);beginprocess(a,b,cin,carry)begincarry(0)<=cin;for i in 0 to n-1 loops(i)<=a(i) xor b(i) xor carry(i);carry(i+1)<=(a(i) and b(i)) or (a(i) and carry(i)) or (b(i) and carry(i));end loop;cout<=carry(n);end process;end;说明：本次答案均为课上讨论过的，P6.11-P6.15均可参考第五章答案，可以利用对应语句将其放入进程中。
