《EDA技术及应用》朱正伟-三,四,五章部分课后题答案

习题参考答案第2章1．可编程只读存储器PROM、可编程逻辑阵列PLA、可编程阵列逻辑PAL、通用阵列逻辑GAL2．EPC型号的存储器3．（1）编程输入（2）编译若编译不成功，需要回到第一步检查编程输入，直到编译成功为止（3）仿真仿真的结果直接反映编程的结果，若结果不正确，也需要返回到第一步，重复前面的过程（4）下载4．FPGA采用SRAM进行功能配置，可重复编程，但系统掉电后，SRAM中的数据丢失。

因此，需在FPGA外加EPROM，将配置数据写入其中，系统每次上电自动将数据引入SRAM中。

CPLD器件一般采用EEPROM存储技术，可重复编程，并且系统掉电后，EEPROM中的数据不会丢失，适于数据的保密。

FPGA器件含有丰富的触发器资源，易于实现时序逻辑，如果要求实现较复杂的组合电路则需要几个CLB结合起来实现。

CPLD的与或阵列结构，使其适于实现大规模的组合功能，但触发器资源相对较少。

5．67．宏单元、PIA、I/O控制块8．MAX7000系列一般采用EEPROM存储技术，可重复编程，并且系统掉电后，EEPROM中的数据不会丢失，适于数据的保密。

但是编写次数有限，编程的速度不快；FLEX10K系列采用SRAM进行功能配置，可重复编程，但系统掉电后，SRAM中的数据丢失。

因此，需在FPGA外加专用配置芯片，将配置数据写入其中，系统每次上电自动将数据引入专用配置芯片中。

第3章1．设计输入、项目编译、仿真和定时分析、编程下载2．（1）原理图输入适合于对系统电路很熟悉的情况或用在对时间特性要求较高的场合；（2）波形图输入适用于时序逻辑和有重复性的逻辑函数；（3）文本输入适用于从逻辑门层次的描述到整个系统的描述。

；（4）层次化输入适用于结构较复杂的系统。

3．优点：（1）支持模块化，底层模块可反复被调用，多个底层模块可由不同的设计者同时使用，提高了设计效率；（2）设计方法比较自由；（3）团队之间的合作方便灵活。

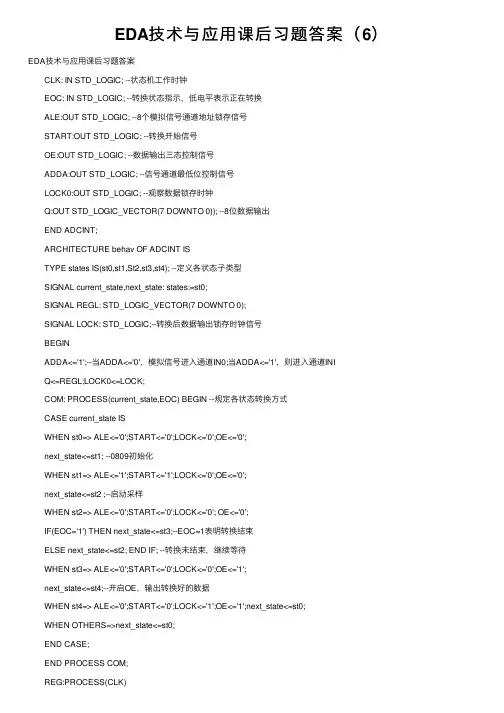

EDA技术与应⽤课后习题答案（6）EDA技术与应⽤课后习题答案 CLK: IN STD_LOGIC; --状态机⼯作时钟 EOC: IN STD_LOGIC; --转换状态指⽰，低电平表⽰正在转换 ALE:OUT STD_LOGIC; --8个模拟信号通道地址锁存信号 START:OUT STD_LOGIC; --转换开始信号 OE:OUT STD_LOGIC; --数据输出三态控制信号 ADDA:OUT STD_LOGIC; --信号通道最低位控制信号 LOCK0:OUT STD_LOGIC; --观察数据锁存时钟 Q:OUT STD_LOGIC_VECTOR(7 DOWNTO 0)); --8位数据输出 END ADCINT; ARCHITECTURE behav OF ADCINT IS TYPE states IS(st0,st1,St2,st3,st4); --定义各状态⼦类型 SIGNAL current_state,next_state: states:=st0; SIGNAL REGL: STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL LOCK: STD_LOGIC;--转换后数据输出锁存时钟信号 BEGIN ADDA<='1';--当ADDA<='0'，模拟信号进⼊通道IN0;当ADDA<='1'，则进⼊通道INI Q<=REGL;LOCK0<=LOCK; COM: PROCESS(current_state,EOC) BEGIN --规定各状态转换⽅式 CASE current_state IS WHEN st0=> ALE<='0';START<='0';LOCK<='0';OE<='0'; next_state<=st1; --0809初始化 WHEN st1=> ALE<='1';START<='1';LOCK<='0';OE<='0'; next_state<=st2 ;--启动采样 WHEN st2=> ALE<='0';START<='0';LOCK<='0'; OE<='0'; IF(EOC='1') THEN next_state<=st3;--EOC=1表明转换结束 ELSE next_state<=st2; END IF; --转换未结束，继续等待 WHEN st3=> ALE<='0';START<='0';LOCK<='0';OE<='1'; next_state<=st4;--开启OE，输出转换好的数据 WHEN st4=> ALE<='0';START<='0';LOCK<='1';OE<='1';next_state<=st0; WHEN OTHERS=>next_state<=st0; END CASE; END PROCESS COM; REG:PROCESS(CLK) BEGIN IF(CLK'EVENT AND CLK='1') THEN current_state<=next_state; END IF; END PROCESS REG; --由信号current_state将当前状态值带出此进程：REG LATCH1: PROCESS(LOCK) --此进程中，在LOCK的上升沿，将转换好的数据锁⼊ BEGIN IF LOCK='1' AND LOCK'EVENT THEN REGL<=D; END IF; END PROCESS LATCH1; END behav; 8-5在不改变原代码功能的条件下⽤两种⽅法改写例8-2，使其输出的控制信号(ALE、START、OE、LOCK)没有⽑刺。

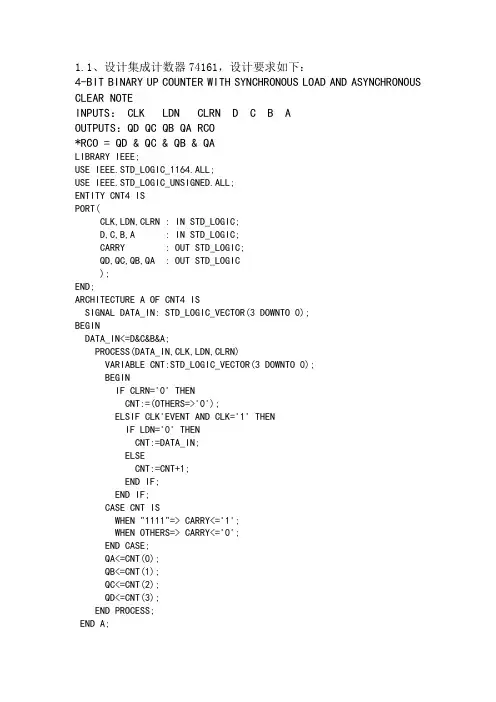

1.1、设计集成计数器74161，设计要求如下：4-BIT BINARY UP COUNTER WITH SYNCHRONOUS LOAD AND ASYNCHRONOUS CLEAR NOTEINPUTS： CLK LDN CLRN D C B AOUTPUTS：QD QC QB QA RCO*RCO = QD & QC & QB & QALIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT4 ISPORT(CLK,LDN,CLRN : IN STD_LOGIC;D,C,B,A : IN STD_LOGIC;CARRY : OUT STD_LOGIC;QD,QC,QB,QA : OUT STD_LOGIC);END;ARCHITECTURE A OF CNT4 ISSIGNAL DATA_IN: STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINDATA_IN<=D&C&B&A;PROCESS(DATA_IN,CLK,LDN,CLRN)VARIABLE CNT:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINIF CLRN='0' THENCNT:=(OTHERS=>'0');ELSIF CLK'EVENT AND CLK='1' THENIF LDN='0' THENCNT:=DATA_IN;ELSECNT:=CNT+1;END IF;END IF;CASE CNT ISWHEN "1111"=> CARRY<='1';WHEN OTHERS=> CARRY<='0';END CASE;QA<=CNT(0);QB<=CNT(1);QC<=CNT(2);QD<=CNT(3);END PROCESS;END A;1.2、设计一个通用双向数据缓冲器，要求缓冲器的输入和输出端口的位数可以由参数决定。

eda 技术及应用课后习题答案【篇一：eda 技术实用教程(第四版)》习题答案】ss=txt>1 习题1- 1 eda 技术与asic 设计和fpga 开发有什么关系？fpga 在asic 设计中有什么用途？p3~41- 2 与软件描述语言相比，vhdl 有什么特点? p6l- 3 什么是综合?有哪些类型? 综合在电子设计自动化中的地位是什么? p51- 4 在eda 技术中，自顶向下的设计方法的重要意义是什么? p7~101- 5 ip 在eda 技术的应用和发展中的意义是什么? p22~141- 6 叙述eda 的fpga/cpld 设计流程，以及涉及的eda 工具及其在整个流程中的作用。

(p11~13)2 习题2- 1 olmc (输出逻辑宏单元)有何功能? 说明gal 是怎样实现可编程组合电路与时序电路的。

p34~362- 2 什么是基于乘积项的可编程逻辑结构? p33~34 ，40 什么是基于查找表的可编程逻辑结构? p40~412- 3 fpga 系列器件中的lab 有何作用? p43~452- 5 解释编程与配置这两个概念。

p582- 6 请参阅相关资料，并回答问题：按本章给出的归类方式，将基于乘积项的可编程逻辑结构的pld 器件归类为cpld ；将基于查找表的可编程逻辑结构的pld 器什归类为fpga ，那么，apex 系列属于什么类型pld 器件? max ii 系列又属于什么类型的pld 器件?为什么? p54~563 习题3- 1 画出与以下实体描述对应的原理图符号元件: entity buf3s is -- 实体1: 三态缓冲器port(input:in std_logic; -- 输入端enable:in std_logic; -- 使能端output:out std_logic); -- 输出端end buf3s ;entity mux21 is -- 实体2: 2 选1 多路选择器port(in0, in1,sel: in std_logic; output:out std_logic);3- 2 图3-16 所示的是4 选1 多路选择器,试分别用if_then 语句和case 语句的表达方式写出此电路的vhdl 程序,选择控制信号s1 和s0 的数据类型为std_logic_vector; 当s1='0',s0=；'s01'='0',s0= ；'1' s1 =' 1' ,s0=和Sf='1' ,s0=时，分别执行y=a、y=b、y=c、y=d。

第一章 EDA概述一、填空题1．2000年推出的Pentium 4微处理器芯片的集成度达——万只晶体管。

2．一般把EDA技术的发展分为——、——和——三个阶段。

3．在EDA发展的——阶段，人们只能借助计算机对电路进行模拟、预测，以及辅助进行集成电路版图编辑、印刷电路板(PcB)布局布线等工作。

4．在EDA发展的——阶段，人们可以将计算机作为单点设计工具，并建立各种单元库，开始用计算机将许多单点工具集成在一起使用。

5．EDA设计流程包括——、——、——和——四个步骤。

6．EDA的设计验证包括——、——和——三个过程。

7．EDA的设计输入主要包括——、——和———。

8．文本输入是指采用——进行电路设计的方式。

9．功能仿真是在设计输入完成之后，选择具体器件进行编译之前进行的逻辑功能验证，因此又称为——。

10．时序仿真是在选择了具体器件并完成布局、布线之后进行的时序关系仿真，因此又称为——或——。

11．当前最流行的并成为1EEE标准的硬件描述语言包括————和——。

12．采用PLD进行的数字系统设计，是基于芯片的设计或称之为——的设计。

13．硬件描述语言HDL给PLD和数字系统的设计带来了更新的设计方法和理念，产生了目前最常用的并称之为——的设计法。

14．EDA工具大致可以分为——、——、———、———和——等五个模块。

15．将硬件描述语吉转化为硬件电路的重要工具软件称为——————。

二、单项选择题1．将设计的系统或电路按照EDA开发软件要求的某种形式表示出来，并送入计算机的过程称为( )。

①设计输入②设计输出③仿真④综合2．一般把EDA技术的发展分为( )几个阶段。

①2 ②3 ③4 ④53．AHDL属于( )描述语言。

①普通硬件②行为③高级④低级4．vHDL属于( )描述语言。

①普通硬件②行为③高级④低级5．包括设计编译和检查、逻辑优化和综合、适配和分割、布局和布线，生成编程数据文件等操作的过程称为( )。

智慧树知道网课《EDA技术》课后章节测试满分答案绪论单元测试1【多选题】(10分)学习EDA技术这门课程的具体要求是（）A.初步掌握基于FPGA的VLSI系统设计与实现的方法和技术，具备分析、解决实际问题的能力，具有较强的专业实践能力和创新能力。

B.较好地掌握应用EDA技术进行系统设计开发的方法，具备应用EDA技术进行综合性数字系统设计的初步能力，经过后续的综合应用实践，能够从事FPGA的设计与开发、SOPC的设计与开发以及ASIC 的前端设计等工作。

C.掌握EDA技术的基本概念、基础知识；了解FPGA/CPLD的结构、工作原理、性能指标及应用选择；熟练掌握硬件描述语言VHDL的编程；熟练掌握EDA技术的开发软件及EDA实验开发系统的使用。

2【多选题】(10分)学习EDA技术这门课程，我们希望达到的学习目标是（）A.基本掌握ASIC的后端设计与开发B.基本掌握ASIC的前端设计与开发C.掌握一种硬件描述语言VHDLD.基本掌握SOC的设计与开发方法E.基本掌握SOPC的设计与开发方法F.熟悉FPGA的设计与开发3【多选题】(10分)EDA技术课程的学习要点是（）A.以课题为中心，以研究式教学为主要形式B.抓住一个重点(硬件描述语言编程)C.掌握两个工具(FPGA/CPLD开发软件、EDA实验开发系统的使用)D.运用四种手段（案例分析、应用设计、线上学习、上机实践)E.采用五个结合(边学边用相结合、边用边学相结合、理论与实践相结合、线上与线下相结合、课内与课外相结合)第一章测试1【单选题】(10分)EDA的中文含义是（）A.计算机辅助工程设计B.计算机辅助设计C.电子设计自动化2【判断题】(10分)狭义的EDA技术，就是指以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真，直至对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片的一门新技术，或称为IES/ASIC自动设计技术。

绪论单元测试1【多选题】(10分)学习EDA技术这门课程的具体要求是（）A.初步掌握基于FPGA的VLSI系统设计与实现的方法和技术，具备分析、解决实际问题的能力，具有较强的专业实践能力和创新能力。

B.较好地掌握应用EDA技术进行系统设计开发的方法，具备应用EDA技术进行综合性数字系统设计的初步能力，经过后续的综合应用实践，能够从事FPGA的设计与开发、SOPC的设计与开发以及ASIC的前端设计等工作。

C.掌握EDA技术的基本概念、基础知识；了解FPGA/CPLD的结构、工作原理、性能指标及应用选择；熟练掌握硬件描述语言VHDL的编程；熟练掌握EDA技术的开发软件及EDA实验开发系统的使用。

2【多选题】(10分)学习EDA技术这门课程，我们希望达到的学习目标是（）A.基本掌握ASIC的后端设计与开发B.基本掌握ASIC的前端设计与开发C.掌握一种硬件描述语言VHDLD.基本掌握SOC的设计与开发方法E.基本掌握SOPC的设计与开发方法F.熟悉FPGA的设计与开发3【多选题】(10分)EDA技术课程的学习要点是（）A.以课题为中心，以研究式教学为主要形式B.抓住一个重点(硬件描述语言编程)C.掌握两个工具(FPGA/CPLD开发软件、EDA实验开发系统的使用)D.运用四种手段（案例分析、应用设计、线上学习、上机实践)E.采用五个结合(边学边用相结合、边用边学相结合、理论与实践相结合、线上与线下相结合、课内与课外相结合)第一章测试1【单选题】(10分)EDA的中文含义是（）A.计算机辅助工程设计B.计算机辅助设计C.电子设计自动化2【判断题】(10分)狭义的EDA技术，就是指以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真，直至对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片的一门新技术，或称为IES/ASIC自动设计技术。

第三章3-5设计一个4选1多路选择器，当选择输入信号分别取“00”、“01”、“10”和“11”时，输出信号分别与一路输入信号相连。

LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MAX4_1 ISPORT(A,B,C,D,S1,S2 : IN STD_LOGIC;Y : OUT STD_LOGIC);END ENTITY MAX4_1;ARCHITECTURE HF1 OF MAX4_1 ISSIGNAL SS : STD_LOGIC_VECTOR (0 TO 1);BEGINSS<=S2&S1;PROCESS(SS)BEGINCASE SS ISWHEN "00" => Y<=A;WHEN "01" => Y<=B;WHEN "10" => Y<=C;WHEN "11" => Y<=D;WHEN OTHERS => NULL;END CASE;END PROCESS;END HF1;3-6设计一个7人表决电路，参加表决者7人，同意为1，不同意为0，同意者过半则表决通过，绿指示灯亮；表决不通过则红指示灯亮。

设计思路：根据7人表决电路设计要求，7人中至少有4个通过才可以表决通过，故可以在程序中设置一个变量TEMP，使其在表决电路中遇1则加1，遇0则加0（设计中1表示通过，0表示不通过）。

当TEMP>=4时，表示表决通过，当TEMP<4时表决不通过。

LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY VOTE7 ISPORT (MEN:IN STD_LOGIC_VECTOR(6 DOWNTO 0);OUTPUT: OUT BIT);END VOTE7;ARCHITECTURE BEHA VE OF VOTE7 ISBEGINPROCESS(MEN)V ARIABLE TEMP: INTEGER RANGE 0 TO 7;BEGINTEMP:=0;FOR I IN 0 TO 6 LOOPIF(MEN(I)='1')THENTEMP:=TEMP+1;ELSETEMP:=TEMP;END IF;END LOOP;CASE TEMP ISWHEN 0 TO 3 =>OUTPUT<='0';WHEN 4 TO 7 =>OUTPUT<='1';END CASE ;END PROCESS;END BEHA VE;第四章4-6试写出4选1多路选择器VHDL描述。

EDA习题第一章1.1 EDA的英文全称是什么？EDA的中文含义是什么？答：EDA即Electronic Design Automation的缩写，直译为：电子设计自动化。

1.2 什么叫EDA技术？答：EDA技术有狭义和广义之分，狭义EDA技术就是以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真，直至完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片的一门新技术，或称为IES/ASIC自动设计技术。

1.3 利用EDA技术进行电子系统的设计有什么特点？答：①用软件的方式设计硬件；②用软件方式设计的系统到硬件系统的转换是由有关的开发软件自动完成的；③设计过程中可用有关软件进行各种仿真；④系统可现场编程，在线升级；⑤整个系统可集成在一个芯片上，体积小、功耗低、可靠性高。

1.4 从使用的角度来讲，EDA技术主要包括几个方面的内容？这几个方面在整个电子系统的设计中分别起什么作用？答：EDA技术的学习主要应掌握四个方面的内容：①大规模可编程逻辑器件；②硬件描述语言；③软件开发工具；④实验开发系统。

其中，硬件描述语言是重点。

对于大规模可编程逻辑器件，主要是了解其分类、基本结构、工作原理、各厂家产品的系列、性能指标以及如何选用，而对于各个产品的具体结构不必研究过细。

对于硬件描述语言，除了掌握基本语法规定外，更重要的是要理解VHDL的三个“精髓”：软件的强数据类型与硬件电路的惟一性、硬件行为的并行性决定了VHDL语言的并行性、软件仿真的顺序性与实际硬件行为的并行性；要掌握系统的分析与建模方法，能够将各种基本语法规定熟练地运用于自己的设计中。

对于软件开发工具，应熟练掌握从源程序的编辑、逻辑综合、逻辑适配以及各种仿真、硬件验证各步骤的使用。

EDA课后题答案第⼀章1.什么叫EDA技术？及狭义定义（书P1）Electronic Design Automation--电⼦设计⾃动化。

EDA的⼴义定义范围包括：半导体⼯艺设计⾃动化、可编程器件设计⾃动化、电⼦系统设计⾃动化、印刷电路板设计⾃动化、仿真与测试、故障诊断⾃动化、形式验证⾃动化统称EDA⼯程。

2.EDA发展历程：CAD- CAE -EDA3 .EDA技术的主要内容实现载体（硬件基础）：⼤规模可编程逻辑器件(PLD_Programmable Logic Device)描述⽅式：硬件描述语⾔(HDL_Hard descripation Lauguage，VHDL，Verilog HDL等)设计⼯具：开发软件、开发系统硬件验证：实验开发系统FPGA 在结构上主要分为三个部分，即可编程逻辑单元，可编程输⼊/输出单元和可编程连线三个部分。

CPLD在结构上主要包括三个部分，即可编程逻辑宏单元，可编程输⼊/输出单元和可编程内部连线。

4.硬件描述语⾔(HDL_Hardware Description Language)VHDL：IEEE标准硬件描述语⾔，在电⼦⼯程领域，已成为事实上的通⽤硬件描述语⾔。

系统级抽象描述能⼒较强。

Verilog：⽀持的EDA⼯具较多，适⽤于RTL级和门电路级的描述，其综合过程较VHDL 稍简单，门级开关电路描述能级较强，但其在⾼级描述⽅⾯不如VHDL。

ABEL：⼀种⽀持各种不同输⼊⽅式的HDL，系统级抽象描述能⼒差，适应于门级电路描述。

5. 仿真⼯具功能仿真（也叫前仿真、系统级仿真、⾏为仿真）验证系统的功能。

时序仿真（也叫后仿真、电路级仿真）：验证系统的时序特性、系统性能。

6. EDA的⼯程设计流程（P8）第⼆章1.在系统可编程技术(ISP)定义ISP(In_System Programmability/Programming)是指对器件、电路板、整个电⼦系统进⾏逻辑重构和修改功能的能⼒。

单元一EDA技术概述1.什么是EDA技术？EDA技术的基本特征是什么？答：EDA（Electronic Design Automation，电子设计自动化）技术是电子设计工程师在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至PCB（印制电路板）的自动设计等。

EDA技术的基本特征是采用高级语言描述，具有系统级仿真和综合能力。

2.可编程逻辑器件有什么特点？有哪些可编程资源？答：可编程逻辑器件的主要特点1.缩短研制周期2.降低设计成本3.提高设计灵活性3.写出Altera器件中的下列英文缩写的中文含义。

LE LAB PIA EAB答：LE：逻辑单元LAB：逻辑阵列块PIA：可编程连线阵列EAB：嵌入式阵列块4.简述可编程逻辑器件的发展趋势。

答：可编程逻辑器件未来的发展将呈现以下几个方面的趋势：1）向高密度、大规模的方向发展2）向系统内可重构的方向发展3）向低电压、低功耗的方向发展4）向高速可预测延时器件的方向发展5）向混合可编程技术方向发展单元二可编程逻辑器件的设计与开发1.简述可编程逻辑器件的一般设计过程。

答：CPLD/FPGA器件的设计流程一般分为设计输入、设计实现、设计校验和编程下载4个步骤。

2.试比较可编程逻辑器件设计的常用输入方式。

答：1）原理图输入原理图是图形化的表达方式，它是利用软件中所提供的元件符号和连线来描述设计。

其特点是比较直观，便于进行接口设计和引脚锁定，容易实现仿真，便于信号的观察和电路的调整，系统运行速率较高，但当描述复杂电路时则比较烦琐。

2）硬件描述语言输入硬件描述语言输入是采用文本方式描述设计，这种方式的描述范围较宽，从简单的门电路到复杂的数字系统均可描述。

特别是在描述复杂设计时，非常简洁。

但这种描述方式不适合描述接口和连接关系，并且该输入方式必须依赖综合器，只有好的综合器才能把语言综合成优化的电路。

3.列举常用的EDA工具软件，并比较各有什么特点。

答：1）Synplify该软件是由Synplicity公司专为FPGA和CPLD开发设计的逻辑综合工具。

EDA技术与应用课后习题答案（2）END IF;END PROCESS;PR02:PROCESS(s1)BEGINIF s1=”0” THEN outy<=a1;ELSE outy<=tmp;END IF;END PROCESS;END ARCHITECTURE ONE;END CASE;4-4.下图是一个含有上升沿触发的D触发器的时序电路，试写出此电路的VHDL设计文件。

4-4.答案LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MULTI ISPORT(CL:IN STD_LOGIC; --输入选择信号CLK0:IN STD_LOGIC; --输入信号OUT1:OUT STD_LOGIC);--输出端END ENTITY;ARCHITECTURE ONE OF MULTI ISSIGNAL Q : STD_LOGIC;BEGINPR01: PROCESS(CLK0)BEGINIF CLK ‘EVENT AND CLK=’1’THEN Q<=NOT(CL OR Q);ELSEEND IF;END PROCESS;PR02: PROCESS(CLK0)BEGINOUT1<=Q;END PROCESS;END ARCHITECTURE ONE;END PROCESS;4-5.给出1位全减器的VHDL描述。

要求：(1) 首先设计1位半减器，然后用例化语句将它们连接起来，图3-32中h_suber是半减器，diff是输出差，s_out是借位输出，sub_in 是借位输入。

(2) 以1位全减器为基本硬件，构成串行借位的8位减法器，要求用例化语句来完成此项设计(减法运算是 x – y - sun_in = diffr) 4-5.答案底层文件1：or2a.VHD实现或门操作LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY or2a ISPORT(a,b:IN STD_LOGIC;c:OUT STD_LOGIC);END ENTITY or2a;ARCHITECTURE one OF or2a ISBEGINc <= a OR b;END ARCHITECTURE one;底层文件2：h_subber.VHD实现一位半减器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY h_subber ISPORT(x,y:IN STD_LOGIC;diff,s_out::OUT STD_LOGIC);END ENTITY h_subber;ARCHITECTURE ONE OF h_subber ISSIGNAL xyz: STD_LOGIC_VECTOR(1 DOWNTO 0); BEGINxyz <= x & y;PROCESS(xyz)BEGINCASE xyz ISWHEN "00" => diff<='0';s_out<='0';WHEN "01" => diff<='1';s_out<='1';WHEN "10" => diff<='1';s_out<='0';WHEN "11" => diff<='0';s_out<='0';WHEN OTHERS => NULL;END CASE;END PROCESS;END ARCHITECTURE ONE;顶层文件：f_subber.VHD实现一位全减器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY f_subber ISPORT(x,y,sub_in:IN STD_LOGIC;diffr,sub_out:OUT STD_LOGIC);END ENTITY f_subber;ARCHITECTURE ONE OF f_subber IS COMPONENT h_subberPORT(x,y:IN STD_LOGIC;diff,S_out:OUT STD_LOGIC);END COMPONENT;COMPONENT or2aPORT(a,b:IN STD_LOGIC;c:OUT STD_LOGIC);END COMPONENT;SIGNAL d,e,f: STD_LOGIC;BEGINu1: h_subber PORT MAP(x=>x,y=>y,diff=>d,s_out=>e);u2: h_subber PORT MAP(x=>d,y=>sub_in,diff=>diffr,s_out=>f);u3: or2a PORT MAP(a=>f,b=>e,c=>sub_out);END ARCHITECTURE ONE;END ARCHITECTURE ART;4-6.根据下图，写出顶层文件MX3256.VHD的VHDL设计文件。

1.1、设计集成计数器74161，设计要求如下：4-BIT BINARY UP COUNTER WITH SYNCHRONOUS LOAD AND ASYNCHRONOUS CLEAR NOTEINPUTS： CLK LDN CLRN D C B AOUTPUTS：QD QC QB QA RCO*RCO = QD & QC & QB & QALIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT4 ISPORT(CLK,LDN,CLRN : IN STD_LOGIC;D,C,B,A : IN STD_LOGIC;CARRY : OUT STD_LOGIC;QD,QC,QB,QA : OUT STD_LOGIC);END;ARCHITECTURE A OF CNT4 ISSIGNAL DATA_IN: STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINDATA_IN<=D&C&B&A;PROCESS(DATA_IN,CLK,LDN,CLRN)V ARIABLE CNT:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINIF CLRN='0' THENCNT:=(OTHERS=>'0');ELSIF CLK'EVENT AND CLK='1' THENIF LDN='0' THENCNT:=DATA_IN;ELSECNT:=CNT+1;END IF;END IF;CASE CNT ISWHEN "1111"=> CARRY<='1';WHEN OTHERS=> CARRY<='0';END CASE;QA<=CNT(0);QB<=CNT(1);QC<=CNT(2);QD<=CNT(3);END PROCESS;END A;1.2、设计一个通用双向数据缓冲器，要求缓冲器的输入和输出端口的位数可以由参数决定。

EDA技术与应用课后习题答案EDA技术与应用课后习题答案对有关问题所作的解答的结果；对提出的问题所做的解答，练习的答案。
