软开关PFC电路的倍频感应电源的设计仿真Boost电路应用到功率因数校正方面已经较为成熟，对于几百瓦小功率的功率因数校正，常规的电路是可以实现的。
但是对于大功率诸如感应加热电源，还存在很多的实际问题。
为了解决开关器件由于二极管反向恢复时产生的冲击电流而易损坏的情况，减少开关器件在高频下的开关损耗。
本文采用一种无源无损缓冲电路取代传统的LC滤波电路。
在分析了软开关电路的工作原理以及逆变模块的分时-移相功率控制策略后，应用Matlab软件进行了仿真，并通过实验结果验证了理论分析的正确性。
1 电源系统整体拓扑如图1所示，该主电路拓扑主要由整流、软开关Boost功率因数校正、逆变、负载匹配几个环节组成。
电源系统主电路拓扑单相整流桥输出的直流电压接入无源缓冲软开关Boost电路，本文采取Boost电路取代传统的LC滤波电路。
这里Boost电路主要有2个作用：一是提高整流输入侧的功率因数;二是为逆变侧提供一个稳定的直流电压。
Boost校正电路输出直流电压加到逆变桥上，逆变桥是由8个IGBT模块组成的单相全桥逆变器，每个IGBT都有一个反并联二极管与其并联，作为逆变器电压反向时续流。
逆变器中功率器件由控制电路控制脉冲信号驱动而周期性的开关;隔离变压器T 的作用是电气隔离和负载的阻抗匹配。
一般T为降压变压器，适当改变变压器的变比即可降低谐振槽路中电感、电容上的电压值，并可进行不同的负载阻抗匹配。
输出方波电压经过变压器的隔离降压后加到由补偿电容器和感应线圈及负载组成的谐振回路上。
软开关APFC电路工作原理图2所示为无源软开关Boost电路、串联电感及无损SNUBBER电路。
与普通的Boost电路相比，增加电感L1限制因VD0的反向恢复而产生的VT0开启冲击电流，C2→VD7作为VD0的SNUBBER电路，VD5→VD6→VD7的串联结构和L1→C1→C2之间的谐振与能量转换也有利于抑制VT0的开启冲击电流。
无源无损软开关Boost电路主电路在一个周期内的工作情况可以分为6个阶段：(1)模式1[t0，t1]：在t0时刻，C0通过电阻R放电，VT0在ZCS状态下开启，C1放电，电流流经C1→C2→L1回路，由于L1的作用，VT0的开启电流逐渐平稳上升。
基于软开关技术的开关电源设计简介开关电源是一种用于电子设备中的高效能源转换系统，它将输入的电力转换成符合负载要求的电力，稳定可靠，广泛应用于各种电子设备中。
软开关技术是一种改进传统硬开关技术的技术，它通过在开关管上加入合适的电容和电感元件来实现输出电压的平滑转换，并保证当电流不为零时开关管处于关断状态，从而减少能量损耗和EMI噪声。
本文将介绍基于软开关技术的开关电源设计方法和注意事项。
软开关电源设计原理软开关电源的基本结构框图如下：+Vcc --+|R1|+--__|--+---o Vout| D1 | |+-----+ C1| Q1|__b__||+-----+| |Primary o | | o Secondary+----------o o------------------o Ground其中，Q1为MOSFET开关管，D1为防反二极管，C1为输出电容，R1和L1为软开关电路中的元件，它们分别用于控制Q1的开关时间和输出电压的波形。
Q1开关时的过程可以分为四个主要状态：1.Q1关断，D1导通，电感L1储存电荷；2.Q1关断，D1截止，C1输出，电感L1储存能量；3.Q1导通，D1截止，输出变化缓慢，电感L1提供电流；4.Q1导通，D1截止，输出达到稳态，C1和L1共同提供平稳输出电压。
这样，软开关电路减少了传统开关电路中硬开关时的能量损耗和EMI噪声。
软开关电源设计方法选择开关管选择适合特定应用的MOSFET是软开关电源设计中至关重要的一步。
常见的选型指标有：1.额定电压和电流；2.开关速度；3.典型导通电阻；4.封装类型和体积；5.成本和可获取性。
计算电路参数硬开关电源的变压器绕组匝数、电感电容和电阻值通常是固定参数，而软开关电源中它们的选择和计算则更加复杂。
主要的计算参数有：1.输入电压范围和输出电压要求；2.输出电流范围和负载特性；3.开关频率和占空比；4.转换效率和损耗功率；5.输出电容和电感元件参数。
大功率电源PFC设计引言：大功率电源的设计一直是电子工程师们所面临的挑战之一、在这个数字化时代，对电力的需求越来越大，从家用电器到工业设备，都需要高效稳定的电源来提供电能。
功率因数校正（Power Factor Correction，简称PFC）技术是目前广泛应用于大功率电源设计中的一种技术，它能够改善电源的功率因数，提高效率。
一、功率因数校正技术的基本原理功率因数是指电流与电压之间的相位差。
在普通的电源中，由于负载的非线性特性，电流与电压之间产生相位差，导致功率因数较低，使得电网效率降低，产生谐波污染，甚至引发设备损坏等问题。
功率因数校正技术的基本原理是通过改变输入电流的波形，使得电流与电压之间保持同相，从而提高功率因数。
常见的功率因数校正技术包括有源功率因数校正（Active PFC）和无源功率因数校正（Passive PFC）。
在大功率电源设计中，有源功率因数校正是最常用的技术。
它通过添加一个变流器，对输入电流进行控制以实现功率因数校正。
与无源功率因数校正相比，有源功率因数校正具有更高的效率和更好的谐波抑制能力。
二、大功率电源PFC设计的关键问题1.输入电流波形控制在大功率电源的PFC设计中，关键问题之一是如何控制输入电流的波形，使其与电压同相。
通常采用的方法是使用PWM（脉宽调制）控制技术，在变流器中加入一个前级桥路，通过调整桥路的电流开关管的导通时间，控制输入电流的波形。
2.谐波抑制大功率电源设计中的另一个关键问题是谐波抑制。
由于非线性负载的存在，电源输出的电流中会产生谐波成分，这些谐波会对电网和其他设备造成干扰。
为了抑制这些谐波，一种常见的方法是在PFC电路中使用输出滤波器，用于滤除谐波成分。
3.效率优化大功率电源设计中的效率优化也是一个重要的考虑因素。
由于功率因数校正技术的引入，大功率电源的效率得到了显著提高，但仍然需要进一步的优化。
在设计中应注意选择高效率的元器件，合理布局电路板，提高散热效果等。
一种新型软开关PFC电路分析引言：电力因数校正（Power Factor Correction，PFC）是一种重要的电力电子技术，用于提高电源的效率和减少对电网的干扰。
传统的PFC电路通常使用硬开关技术，但随着功率电子器件技术的不断发展，软开关技术被广泛应用于PFC电路中。
本文将分析一种新型软开关PFC电路。
一、PFC电路的结构二、工作原理1.输入滤波器：用于滤除输入电源中的高频噪声和谐波，提供稳定的输入电流。
2.整流桥：将交流输入电压转换为直流电压。
3.功率因数校正控制电路：根据输出电压的反馈信号调整开关管的导通时间，实现功率因数的校正。
4.高频变压器：实现功率转换和隔离电源的功能。
通过调节变压器的磁耦合比，实现输入电流的采样。
5.输出电路：将变压器输出的电压进行整流滤波后，供给负载。
三、软开关技术传统PFC电路中的开关器件工作在硬开关状态，存在开关损耗、电磁干扰和电磁噪声等问题，影响了系统的效率和可靠性。
而软开关技术通过将开关管工作在软开关状态，可以有效降低开关损耗，减少干扰和噪声。
在新型软开关PFC电路中，采用了零电压开关（Zero Voltage Switching，ZVS）技术。
当输入电流降至零时，利用变压器的磁耦合能量将开关管中的电流导通，从而避免了开关管在高电压状态下的闭合，减少了开关损耗。
当电流达到顶点时，通过调整变压器的磁耦合比，将开关管导通时间调整至最佳状态，提高了系统的效率。
同时，软开关技术还可以降低电磁干扰和噪声。
由于开关管工作在低电压和低电流状态下，减少了电流和电压的上升和下降速度，减少了电感和电容的振荡，从而降低了系统的电磁辐射。
四、优点和应用新型软开关PFC电路相比传统硬开关PFC电路具有以下优点：1.高效率：软开关技术有效降低了开关损耗，提高了系统的效率。
2.低干扰：软开关技术减少了电磁干扰和噪声，提高了系统的可靠性和抗干扰能力。
3.小型化：软开关技术可以减少开关管的体积和重量，适用于小型化电源系统。
软开关电源的研究与设计的开题报告一、课题背景软开关电源是一种新型的电源，其优点是具有高效率、小体积、轻重量等特点。
尤其在功率变换电路中，软开关电源已经成为一种必备的技术。
本研究将从软开关技术的理论基础出发，综合应用电子学、电力电子学等相关学科知识，对软开关电源进行深入研究，设计开发出一种高效、稳定、安全、可靠的软开关电源。
二、研究内容（1）软开关电源的基本原理和特性研究。
对软开关技术的原理、发展历程和特点进行了解和分析，在此基础上，探讨软开关电源的结构和工作原理，并阐述其在电力电子中的应用。
（2）软开关电源的设计与模拟。
利用Matlab、Pspice等软件平台，建立软开关电源的电路模型，进行电路分析、参数计算、组件选型、信号处理等工作，并通过模拟验证电路设计方案的正确性。
（3）软开关电源的测试与实现。
设计并制作软开关电源样机，利用先进的测试仪器，对其进行实验测试，分析测试结果，优化电路设计方案。
三、研究重点（1）软开关电源的关键技术以及其在高频电源领域的应用；（2）对软开关电源的拓扑结构和控制策略进行系统优化和设计；（3）软开关电源的工作效率和安全性能的研究和分析。
四、研究意义该研究拟开发出一种高效率、小体积、轻重量的软开关电源，将更好地推动相关技术的发展，提高电源稳定性和可靠性，为电力变换领域的发展做出一定的贡献。
五、研究方法（1）综合了解软开关技术的学术研究现状和进展动态；（2）通过文献调研、实验测试、仿真分析等方法，深入探讨软开关电源的特点和优点；（3）在电路设计和实验测试过程中，结合电子学、电力电子学等多学科知识，注重理论与实践相结合。
六、进度安排（1）前期准备，了解研究现状和技术应用前景，制定研究计划和进度安排，完成开题报告（2周）；（2）软开关技术的理论研究和分析，确定电路结构和控制策略（6周）；（3）电路设计和仿真分析，进行方案模拟和参数调试（4周）；（4）制作软开关电源样机，进行测试实验和数据分析（6周）；（5）完成研究论文及相关成果的汇报（2周）。

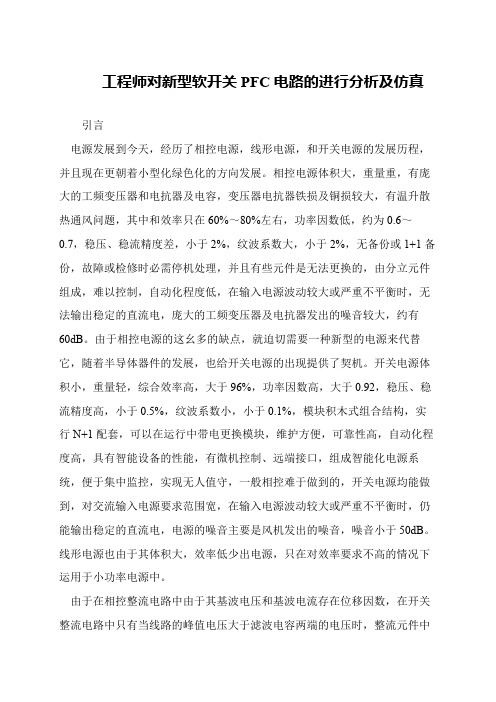

工程师对新型软开关PFC电路的进行分析及仿真
引言
电源发展到今天，经历了相控电源，线形电源，和开关电源的发展历程，并且现在更朝着小型化绿色化的方向发展。
相控电源体积大，重量重，有庞大的工频变压器和电抗器及电容，变压器电抗器铁损及铜损较大，有温升散热通风问题，其中和效率只在60%～80%左右，功率因数低，约为0.6～
0.7，稳压、稳流精度差，小于2%，纹波系数大，小于2%，无备份或1+1备份，故障或检修时必需停机处理，并且有些元件是无法更换的，由分立元件组成，难以控制，自动化程度低，在输入电源波动较大或严重不平衡时，无法输出稳定的直流电，庞大的工频变压器及电抗器发出的噪音较大，约有60dB。
由于相控电源的这幺多的缺点，就迫切需要一种新型的电源来代替它，随着半导体器件的发展，也给开关电源的出现提供了契机。
开关电源体积小，重量轻，综合效率高，大于96%，功率因数高，大于0.92，稳压、稳流精度高，小于0.5%，纹波系数小，小于0.1%，模块积木式组合结构，实行N+1配套，可以在运行中带电更换模块，维护方便，可靠性高，自动化程度高，具有智能设备的性能，有微机控制、远端接口，组成智能化电源系统，便于集中监控，实现无人值守，一般相控难于做到的，开关电源均能做到，对交流输入电源要求范围宽，在输入电源波动较大或严重不平衡时，仍能输出稳定的直流电，电源的噪音主要是风机发出的噪音，噪音小于50dB。
线形电源也由于其体积大，效率低少出电源，只在对效率要求不高的情况下运用于小功率电源中。
由于在相控整流电路中由于其基波电压和基波电流存在位移因数，在开关整流电路中只有当线路的峰值电压大于滤波电容两端的电压时，整流元件中。
基于软开关技术的开关电源设计本科毕业论文基于软开关技术的开关电源设计The Design of Switching Power Supply Based On Soft-switching Technology毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
《基于Buck-PFC的大功率白光LED电源研究》篇一一、引言随着科技的发展，白光LED以其长寿命、低功耗和高光效的优点逐渐替代传统光源成为主流照明选择。
对于大功率白光LED 电源的研发与改进显得尤为重要，以支持高效照明系统的稳定运行。
本文将针对基于Buck-PFC的大功率白光LED电源展开研究，分析其工作原理、性能特点及优化策略。
二、Buck-PFC大功率白光LED电源的工作原理Buck-PFC大功率白光LED电源主要由Buck电路和PFC（功率因数校正）电路组成。
其中，Buck电路负责将输入的交流电压转换为稳定的直流电压，为LED提供稳定的电源；PFC电路则用于提高电源的功率因数，减少谐波对电网的污染。
（一）Buck电路的工作原理Buck电路是一种直流降压电路，通过开关管和二极管的交替导通与截止，实现对输入电压的降压和稳压。
在Buck电路中，当开关管导通时，电感储能；当开关管截止时，电感释放能量为LED提供电流。
（二）PFC电路的工作原理PFC电路通过控制整流后的电流波形，使其与电压波形保持同相位，从而提高功率因数。
在Buck-PFC大功率白光LED电源中，PFC电路将交流输入电压整流为脉动直流电流，然后通过控制开关管的导通与截止，使电流波形接近正弦波，从而提高功率因数。
三、Buck-PFC大功率白光LED电源的性能特点（一）高效率：Buck-PFC大功率白光LED电源具有高效率的特点，能够有效地将输入电能转换为光能，降低能源损耗。
（二）稳定性好：通过Buck电路和PFC电路的协同作用，能够为LED提供稳定的电源，保证照明系统的稳定运行。
（三）功率因数高：PFC电路的使用提高了电源的功率因数，减少了谐波对电网的污染。
（四）保护功能完善：具有过流、过压、欠压等保护功能，确保电源及LED灯珠的安全运行。
四、优化策略及实施方法（一）优化Buck电路设计：通过改进Buck电路的拓扑结构、选用低内阻的开关管和二极管等措施，提高电路的效率和稳定性。
《基于Buck-PFC的大功率白光LED电源研究》篇一一、引言随着LED技术的不断发展，大功率白光LED因其高效、长寿命和环保等优点，在照明领域得到了广泛应用。
然而，为了确保LED的稳定性和寿命，对其电源的要求也日益提高。
Buck-PFC（降压式功率因数校正）技术因其能够提供稳定的输出电压和电流，同时提高功率因数，成为大功率白光LED电源设计的关键技术。
本文旨在研究基于Buck-PFC的大功率白光LED电源，以提高其性能和可靠性。
二、Buck-PFC技术概述Buck-PFC是一种将Buck降压电路和PFC（功率因数校正）技术相结合的电源技术。
Buck电路通过降低输入电压来提供稳定的输出电压，而PFC技术则通过改善电流波形，提高功率因数，降低谐波污染。
将两者结合，可以在保证输出稳定的同时，提高电源的效率和可靠性。
三、大功率白光LED电源设计在大功率白光LED电源设计中，Buck-PFC技术的应用主要涉及以下几个方面：1. 主电路设计：主电路是电源的核心部分，包括Buck降压电路和PFC电路。
在设计中，需要根据LED的电气特性，合理选择电路参数，如电感、电容等，以保证电源的稳定性和效率。
2. 控制策略：控制策略是保证电源稳定输出的关键。
通过采用适当的控制算法，如PID控制、模糊控制等，实现对电源的精确控制。
同时，为了实现PFC功能，还需要采用相应的功率因数校正控制策略。
3. 驱动电路设计：驱动电路是连接主电路和控制策略的桥梁。
在设计中，需要保证驱动电路具有较高的可靠性和稳定性，以应对电源在不同工作条件下的变化。
4. 保护措施：为了确保电源的安全性和可靠性，需要采取一系列保护措施，如过流保护、过压保护、欠压保护等。
这些保护措施可以在电源出现异常时，及时切断电源或降低输出功率，以保护LED和电源本身。
四、实验与分析为了验证基于Buck-PFC的大功率白光LED电源的性能，我们进行了实验分析。
实验结果表明，采用Buck-PFC技术的电源具有以下优点：1. 稳定的输出电压和电流：在不同工作条件下，电源的输出电压和电流都能保持稳定，满足LED的电气要求。
宁夏大学硕士学位论文基于PFC和软开关的大功率开关电源研究姓名：师洪涛申请学位级别：硕士专业：电路与系统指导教师：王金梅2011-03-02摘要目前，越来越多的电力电子设备投入到电网中，由于不控整流器在大功率电源设备中的广泛应用，其对电网造成的谐波污染日益严重，使得电能生产、传输和利用的效率降低，并影响电网的安全运行。
为了保证电网的正常运行，现在采取的办法往往是限制接入电网的整流设备的容量，这就限制了一些大功率直流电源的使用。
电力电子装置，尤其是各种直流变换装置向高频化、高功率密度化发展，其关键技术是软开关技术。
因此，大功率开关电源的功率因数校正技术及DC/DC 变换器软开关技术是当前研究的热点。
本文设计了一款基于三相双开关APFC电路的高功率因数软开关电源。
其采用两级结构，前级AC/DC部分采用三相双开关APFC电路，后级采用移相全桥ZVS PWM变换电路。
论文首先对比分析了常用的功率因数校正电路及DC/DC变换电路，确定了电源的整体设计方案；进而研究了功率因数校正技术的基本工作原理，详尽分析了三相双开关APFC电路的六种工作模态，并对三相双开关APFC电路的主电路及控制电路进行设计；具体分析了移相全桥ZVS PWM变换电路实现软开关的工作过程，建立了其数学模型，并对移相全桥ZVS PWM电路的主电路及其控制电路等进行设计。
使用Matlab/Simulink对电源电路进行仿真分析，优化、改进电源参数，并设计实现了电源实验电路。
实验结果表明，实验电路能够有效提高电源的功率因数，且所有开关管都工作在软开关状态。
实验电路具有高功率因数、低开关损耗、设计简单、容易实现等优点。
关键词：三相双开关APFC电路；功率因数校正；移相全桥；软开关；开关电源AbstractIn power system, the power electronic equipments are used more and more at present. Due to wide applications of the rectifiers, higher harmonics pollute power grid seriously, it reduces the efficiency of generation, transmission and utilization of electricity, and impact the security of power grid. The way to ensure the security operation of power grid is limiting the capability of rectifiers, which restricts the utilization of high power supply. Soft-switching is the key technique in high frequency and density converter. Active power factor correction (APFC) in high power supply and DC/DC converter soft-switching technique are studied widely.A high-power-factor soft-switching power supply based on three-phase double-switch PFC rectifier is presented, which consists of forward and backward stage, the forward stage is a three-phase double-switch PFC rectifier, the other is a phase-shift full bridge ZVS PWM converter.Contrasting the different APFC circuits and DC/DC converters, the design project is given in first. The basic principle of APFC and Six working stages of three-phase double-switch PFC rectifier are studied, the parameters of the circuit are calculated; The processes realizing soft-switching of phase-shift full bridge ZVS PWM converter is analyzed, at last , the parameters of the phase-shift full bridge converter are designed.The simulation circuits are realized by MATLAB/SIMULINK, and then the parameters are optimized. At last, the experimental circuits are realized in the power electronic lab. The experimental results show that the power factor can be improved efficiently, and all the transistors work in the soft-switching stage. The experimental circuit has advantages of high power factor, low switching wastage, and the experimental circuit can be designed easily.Keywords: three-phase double-switch APFC rectifier; power factor correction; phase-shift full bridge; soft-switching; switching power supply独创性声明本人声明所呈交的论文是我个人在导师指导下进行的研究工作及取得的研究成果。
尽我所知，除了文中特别加以标注和致谢的地方外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得宁夏大学或其它教育机构的学位或证书而使用过的材料。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
研究生签名：时间：年月日关于论文使用授权的说明本人完全了解宁夏大学有关保留、使用学位论文的规定，即：学校有权保留送交论文的复印件和磁盘，允许论文被查阅和借阅，可以采用影印、缩印或扫描等复制手段保存、汇编学位论文。
同意宁夏大学可以用不同方式在不同媒体上发表、传播学位论文的全部或部分内容。
(保密的学位论文在解密后应遵守此协议)研究生签名：时间：年月日导师签名：时间：年月日第一章绪论电力电子技术的诞生与发展，使人类对电能的利用方式发生了革命性的变化，并且极大地改变了人们利用电能的观念。
其应用十分广泛，不仅应用于一般工业，也广泛应用于交通运输、通信系统、计算机系统、新能源系统、家用电器等领域。
电力电子装置提供给负载的是各种不同的直流电源、恒频交流电源以及变频交流电源，因此可以说，电力电子技术研究的就是电源技术[1-2]。
1.1 课题目的及意义电源为各种电力电子设备提供高质量的电能，随着电力电子技术的发展，对各种电源装置的技术要求也越来越高。
开关电源的前置级AC/DC变换部分大都采用二极管桥式整流加大容量的电容滤波电路。
这种常用的整流方式仅当输入正弦电压的幅值高于电解电容C两端电压与整流器正向压降之和时，整流二极管才能导通，进而从电网吸收功率。
因此，交流电网侧的输入电流瞬时值非常高，呈现严重的非正弦特征，其中含有大量谐波电流，降低系统的功率因数。
谐波污染对电网的影响可分为两方面：一为产生“二次效应”，即在电流流过的线路中造成谐波电压降，反过来使电网电压发生畸变；另一方面，会造成电路故障，使变电设备损坏。
例如：线路和配电电压器过热、谐波电流引起的电网LC谐振等；在三相交流电路中，如果中线流过三相谐波电流的叠加，则可能导致中线过流损坏等等。
由于受浪涌电流和电流瞬时峰值的冲击，开关电源的可靠性受到了很大的影响，不仅对交流电网产生严重的谐波污染，而且系统的输入功率因数很低，降低设备对电源的利用率。
为了消除交流电网的谐波污染，提高系统功率因数，对开关电源进行功率因数校正，消除谐波源是必须的。
DC/DC变换器的主要发展趋势为高功率密度及大容量化。
在低压大电流情况下的DC/DC变换器主要考虑的问题为效率问题。
常规的DC/DC PWM变换器中，开关管工作在硬开关(Hard switching)状态，存在严重的开通损耗(Turn-on loss)和关断损耗(Turn-off loss)，以及很高的di/dt 和du/dt，从而产生大量的电磁干扰(Electromagnetic Interference，EMI)。
如果不改善开关管的硬开关状态，开关管的开关轨迹有可能超过开关管的安全工作区，导致开关管严重发热损坏，降低了电源的效率及电源的可靠性。
因此选择合理的方案，研制出大功率情况下的高功率密度，高可靠性、高效率的DC/DC变换器，减少开关管的开关损耗及电磁干扰，是开关电源设计的主要目标。
1.2 开关电源技术发展现状开关电源是采用功率半导体器件作为开关元件，通过控制开关元件的占空比进而调整输出电压的电源变换装置[1]。
开关电源的前置级将电网工频电压经整流滤波为直流电压，再经直流变换电路即开关电源后即处理后输出、整流、滤波。
为了稳定输出电压，设计电压反馈电路对输出的电压进行采样，并把所采样的电压信号送到控制电路中，进行比较处理，调节输出的控制脉冲的占空比，最终使输出电压的纹波及电源的稳定满足设计指标。
开关电源通常包括EMI滤波模块、AC/DC变换模块、DC/DC变换模块、控制、驱动及保护模块、辅助电源模块等。
传统的开关电源输入电流中谐波含量高,功率因数低,开关损耗大、电磁干扰严重等一系列问题阻碍了电源技术向着高效率、绿色化、实用化的方向发展。
自20世纪80年代以来,随着有源功率因数校正技术和软开关技术的发展,上述问题得到了较好的解决，开关电源技术也步入了一个新的迅速发展的阶段。
