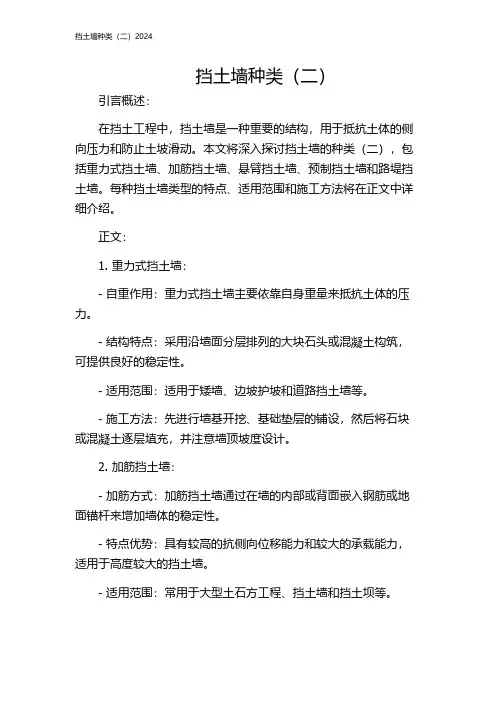

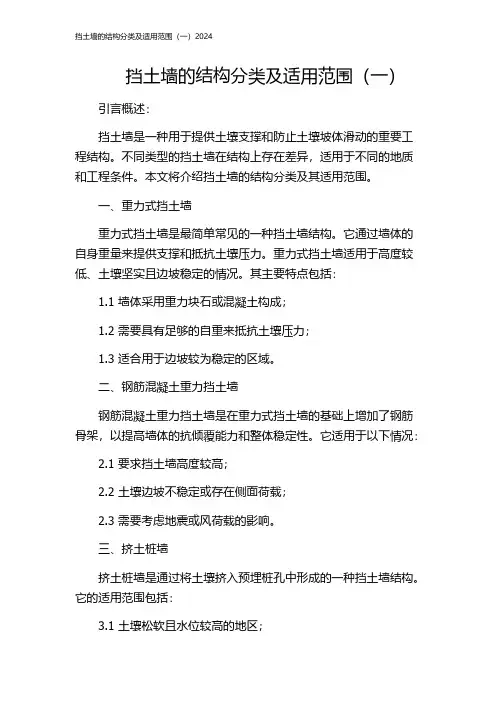

挡土墙种类（二）引言概述：在挡土工程中，挡土墙是一种重要的结构，用于抵抗土体的侧向压力和防止土坡滑动。

本文将深入探讨挡土墙的种类（二），包括重力式挡土墙、加筋挡土墙、悬臂挡土墙、预制挡土墙和路堤挡土墙。

每种挡土墙类型的特点、适用范围和施工方法将在正文中详细介绍。

正文：1. 重力式挡土墙：- 自重作用：重力式挡土墙主要依靠自身重量来抵抗土体的压力。

- 结构特点：采用沿墙面分层排列的大块石头或混凝土构筑，可提供良好的稳定性。

- 适用范围：适用于矮墙、边坡护坡和道路挡土墙等。

- 施工方法：先进行墙基开挖、基础垫层的铺设，然后将石块或混凝土逐层填充，并注意墙顶坡度设计。

2. 加筋挡土墙：- 加筋方式：加筋挡土墙通过在墙的内部或背面嵌入钢筋或地面锚杆来增加墙体的稳定性。

- 特点优势：具有较高的抗侧向位移能力和较大的承载能力，适用于高度较大的挡土墙。

- 适用范围：常用于大型土石方工程、挡土墙和挡土坝等。

- 施工方法：先进行墙基开挖和基础的铺设，然后逐层建构墙体，并在墙的背面或内部嵌入加筋材料。

3. 悬臂挡土墙：- 结构特点：悬臂挡土墙利用墙体自身的重量和悬臂杆件的力作用来稳定土体。

- 适用范围：适用于较高的挡土墙和高度不规则或曲线形状的挡土墙。

- 特点优势：悬臂挡土墙具有较大的抗倾覆能力和较小的排土工程量。

- 施工方法：先进行墙基开挖、基础的铺设以及制作悬臂杆件，然后逐步建构挡土墙。

4. 预制挡土墙：- 预制方式：预制挡土墙是在现场外部制备墙体构件，并在施工现场进行安装拼接。

- 特点优势：具有施工便利性和较快的施工效率，减少现场工期。

- 适用范围：常用于公路、铁路和水利工程等。

- 施工方法：选取适当的预制方法，如预制混凝土挡土墙、预制钢结构挡土墙等，并进行现场的组装和安装。

5. 路堤挡土墙：- 用途特点：路堤挡土墙是用于公路或铁路路堤侧边的挡土结构。

- 结构形式：可采用重力式挡土墙、加筋挡土墙和悬臂挡土墙等形式。

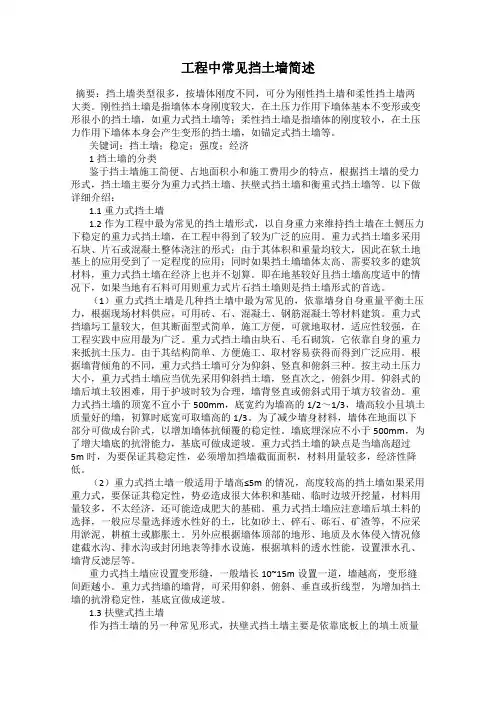

工程中常见挡土墙简述摘要：挡土墙类型很多，按墙体刚度不同，可分为刚性挡土墙和柔性挡土墙两大类。

刚性挡土墙是指墙体本身刚度较大，在土压力作用下墙体基本不变形或变形很小的挡土墙，如重力式挡土墙等；柔性挡土墙是指墙体的刚度较小，在土压力作用下墙体本身会产生变形的挡土墙，如锚定式挡土墙等。

关键词：挡土墙；稳定；强度；经济1挡土墙的分类鉴于挡土墙施工简便、占地面积小和施工费用少的特点，根据挡土墙的受力形式，挡土墙主要分为重力式挡土墙、扶壁式挡土墙和衡重式挡土墙等。

以下做详细介绍：1.1重力式挡土墙1.2作为工程中最为常见的挡土墙形式，以自身重力来维持挡土墙在土侧压力下稳定的重力式挡土墙，在工程中得到了较为广泛的应用。

重力式挡土墙多采用石块、片石或混凝土整体浇注的形式；由于其体积和重量均较大，因此在软土地基上的应用受到了一定程度的应用；同时如果挡土墙墙体太高、需要较多的建筑材料，重力式挡土墙在经济上也并不划算。

即在地基较好且挡土墙高度适中的情况下，如果当地有石料可用则重力式片石挡土墙则是挡土墙形式的首选。

（1）重力式挡土墙是几种挡土墙中最为常见的，依靠墙身自身重量平衡土压力，根据现场材料供应，可用砖、石、混凝土、钢筋混凝土等材料建筑。

重力式挡墙圬工量较大，但其断面型式简单，施工方便，可就地取材，适应性较强，在工程实践中应用最为广泛。

重力式挡土墙由块石、毛石砌筑，它依靠自身的重力来抵抗土压力。

由于其结构简单、方便施工、取材容易获得而得到广泛应用。

根据墙背倾角的不同，重力式挡土墙可分为仰斜、竖直和俯斜三种。

按主动土压力大小，重力式挡土墙应当优先采用仰斜挡土墙，竖直次之，俯斜少用。

仰斜式的墙后填土较困难，用于护坡时较为合理，墙背竖直或俯斜式用于填方较省劲。

重力式挡土墙的顶宽不宜小于500mm，底宽约为墙高的1/2～1/3，墙高较小且填土质量好的墙，初算时底宽可取墙高的1/3。

为了减少墙身材料，墙体在地面以下部分可做成台阶式，以增加墙体抗倾覆的稳定性。

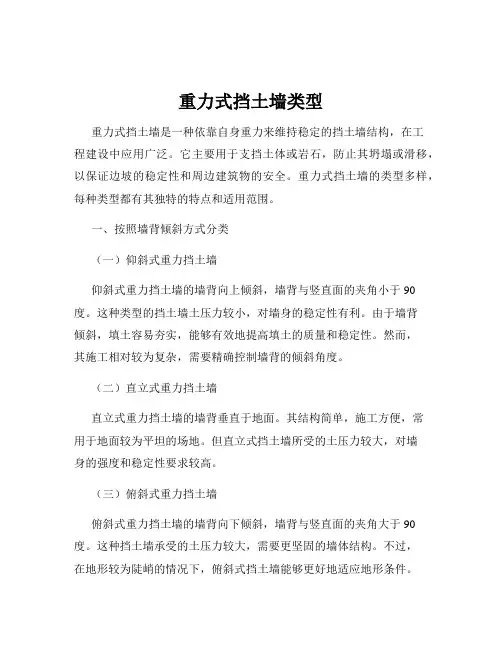

重力式挡土墙类型重力式挡土墙是一种依靠自身重力来维持稳定的挡土墙结构，在工程建设中应用广泛。

它主要用于支挡土体或岩石，防止其坍塌或滑移，以保证边坡的稳定性和周边建筑物的安全。

重力式挡土墙的类型多样，每种类型都有其独特的特点和适用范围。

一、按照墙背倾斜方式分类（一）仰斜式重力挡土墙仰斜式重力挡土墙的墙背向上倾斜，墙背与竖直面的夹角小于 90 度。

这种类型的挡土墙土压力较小，对墙身的稳定性有利。

由于墙背倾斜，填土容易夯实，能够有效地提高填土的质量和稳定性。

然而，其施工相对较为复杂，需要精确控制墙背的倾斜角度。

（二）直立式重力挡土墙直立式重力挡土墙的墙背垂直于地面。

其结构简单，施工方便，常用于地面较为平坦的场地。

但直立式挡土墙所受的土压力较大，对墙身的强度和稳定性要求较高。

（三）俯斜式重力挡土墙俯斜式重力挡土墙的墙背向下倾斜，墙背与竖直面的夹角大于 90 度。

这种挡土墙承受的土压力较大，需要更坚固的墙体结构。

不过，在地形较为陡峭的情况下，俯斜式挡土墙能够更好地适应地形条件。

二、按照建筑材料分类（一）砖砌重力式挡土墙砖砌重力式挡土墙是使用砖块和砂浆砌筑而成。

砖块具有一定的抗压强度，施工相对简便，但整体的抗剪和抗拉能力较弱。

因此，这种类型的挡土墙适用于小型工程和低压力的环境。

（二）毛石重力式挡土墙毛石重力式挡土墙采用未经加工的大块石料砌筑。

毛石的抗压强度较高，能够承受较大的土压力。

但由于毛石形状不规则，施工时需要较高的砌筑技巧。

（三）混凝土重力式挡土墙混凝土重力式挡土墙由混凝土浇筑而成，具有较高的强度和稳定性。

混凝土可以根据需要配置不同的强度等级，以适应不同的工程要求。

这种类型的挡土墙在大型工程中应用广泛。

三、按照墙身断面形式分类（一）矩形重力式挡土墙矩形重力式挡土墙的墙身断面为矩形，结构简单，施工方便。

但其稳定性相对较弱，通常用于高度较低的挡土墙工程。

（二）梯形重力式挡土墙梯形重力式挡土墙的墙身断面为梯形，底部较宽，顶部较窄。

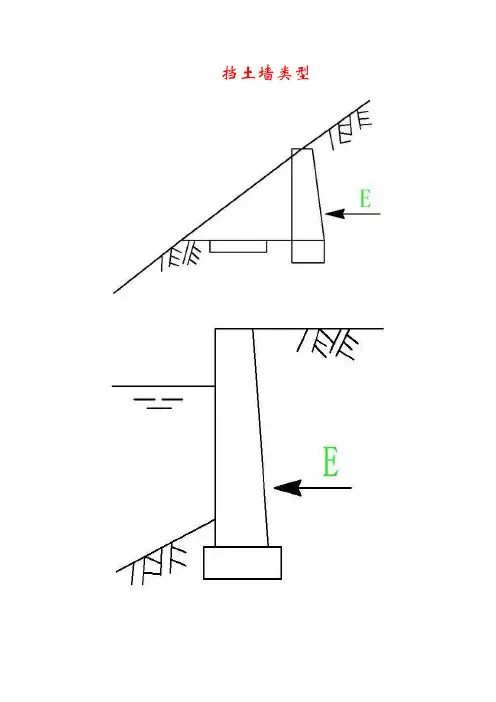

挡土墙类型常用的挡土墙型式有：重力式、悬壁式和扶壁式三种等。

一、重力式挡土墙定义：重力式挡土墙一般用块石、砖或素混凝土筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于h<5m的低挡土墙。

分类：按墙背的倾斜程度分：俯斜垂直仰斜特点：1.结构简单，施工方便。

2.施工工期短。

3.能就地取材。

4. 对地基承载力要求高。

5.工程量大，沉降量大。

适用范围：墙高h<5m且地基承载力较高地段。

二、悬壁（臂）式挡土墙定义：悬臂式挡土墙多用钢筋混凝土做成，它的稳定性主要靠墙踵悬臂以上的土所受重力维持，它的悬臂部分的拉应力由钢筋来承受。

特点：1.截面尺寸小。

2.施工方便。

3.对地基承载力要求不高。

4. 工作面较大。

适用范围：地基土质差且墙高h>5m的重要工程。

三、扶壁（臂）式定义：当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8~1.0h设置一道扶壁，称为扶壁式挡土墙。

例子：特点：1.工程量小。

2.对地基承载力要求不高。

3.工艺较悬臂式复杂。

适用范围：地质条件差且墙高h>10m的重要工程。

四、锚杆、锚定板式挡土墙定义：锚定板挡土墙由预制的钢筋混凝土墙面板、立柱、钢拉杆和埋在填土中的锚定板所组成锚杆挡土墙通常由立柱、墙面板和锚杆三部分组成的轻型支挡结构。

锚杆、锚定板式挡土墙例子：特点：1.结构轻，柔性大。

2.工程量少，造价低。

3.施工工艺较复杂。

适用范围：适用于地基承载力较低的重要工程，墙高可达27m。

五、加筋挡土墙定义：加筋挡土墙由面板、拉筋组成。

依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。

特点：1、结构轻，刚度大。

2、设计、施工简单。

适用范围：加固河堤、围堰等。

挡土墙结构形式及分类
挡土墙是为了抵抗土体压力而设置的固定结构，主要用于土方工程、道路、铁路、水工建筑等领域。

挡土墙的结构形式和分类如下：
1. 重力式挡土墙：重力式挡土墙依靠自身重力来抵抗土体压力。

常见的重力式挡土墙包括重力墙、重力石墙等。

它们通常采用混凝土、石块等材料建造，具有较大的自重，并通过底部和背面的稳定埋深来增加其稳定性。

2. 抗滑式挡土墙：抗滑式挡土墙通过增加抗滑结构来抵抗土体的侧向滑动力。

常见的抗滑式挡土墙有抗滑带墙、土钉墙等。

根据墙体表面的抗滑形式，抗滑带墙可分为台阶式、梯状式、楔形式等。

3. 抗倾倒式挡土墙：抗倾倒式挡土墙通过增加抗倾覆结构来抵抗土体倾覆力。

常见的抗倾倒式挡土墙有抗倾覆墙、加筋土墙等。

抗倾覆墙可以使用混凝土、钢板、木材等材料构建，并通过在墙体前面设置锚杆等增加抗倾覆的能力。

4. 框架式挡土墙：框架式挡土墙是由柱和横梁组成的
框架结构，通过框架结构的刚性来承受土体压力。

框架式挡土墙包括钢筋混凝土框架墙、钢框架墙等，常用于较高的挡土墙以及需要大开挖空间的工程。

5. 水土保持挡墙：水土保持挡墙主要用于防止水土流失，保护环境和农田。

常见的水土保持挡墙包括梯田、碎石墙、生态网袋等。

以上是常见的挡土墙的结构形式和分类，不同类型的挡土墙可根据具体的工程要求和地质条件进行选择和设计。

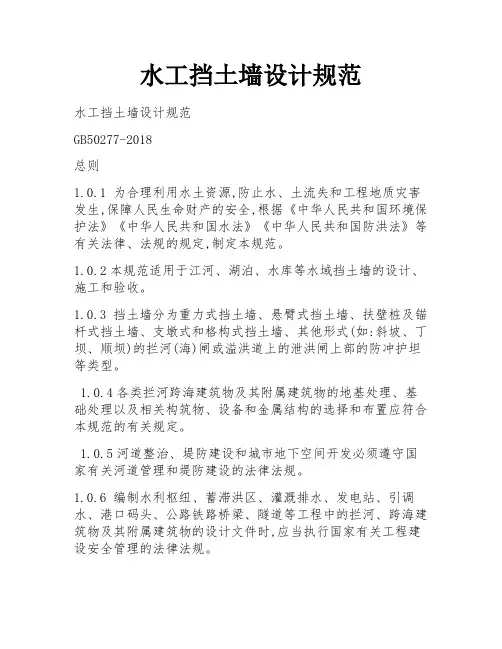

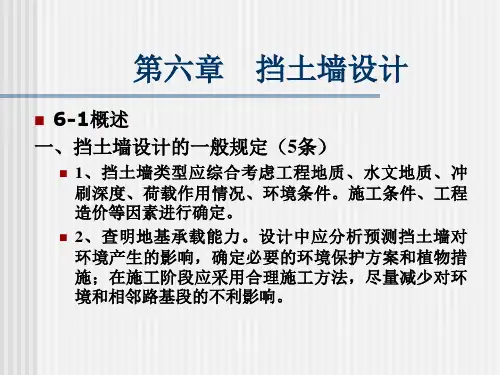

水工挡土墙设计规范水工挡土墙设计规范GB50277-2018总则1.0.1 为合理利用水土资源,防止水、土流失和工程地质灾害发生,保障人民生命财产的安全,根据《中华人民共和国环境保护法》《中华人民共和国水法》《中华人民共和国防洪法》等有关法律、法规的规定,制定本规范。

1.0.2本规范适用于江河、湖泊、水库等水域挡土墙的设计、施工和验收。

1.0.3 挡土墙分为重力式挡土墙、悬臂式挡土墙、扶壁桩及锚杆式挡土墙、支墩式和格构式挡土墙、其他形式(如:斜坡、丁坝、顺坝)的拦河(海)闸或溢洪道上的泄洪闸上部的防冲护坦等类型。

1.0.4各类拦河跨海建筑物及其附属建筑物的地基处理、基础处理以及相关构筑物、设备和金属结构的选择和布置应符合本规范的有关规定。

1.0.5河道整治、堤防建设和城市地下空间开发必须遵守国家有关河道管理和堤防建设的法律法规。

1.0.6 编制水利枢纽、蓄滞洪区、灌溉排水、发电站、引调水、港口码头、公路铁路桥梁、隧道等工程中的拦河、跨海建筑物及其附属建筑物的设计文件时,应当执行国家有关工程建设安全管理的法律法规。

1.0.7 编制水利枢纽、蓄滞洪区、灌溉排水、发电站、引调水、港口码头、公路铁路桥梁、隧道等工程中的拦河的工程设计文件时,除执行本规范外,尚应符合国家有关工程建设安全的法律法规的规定。

2.0.1 洪水标准采用《江河洪水等级划分表》(CJ121-88)规定的最高洪水位作为基本控制水位;当基本控制水位以上存在天然障碍物或人为设置的围⁇、导渗管渠或其他措施后,仍不能保证正常排泄洪水时,可提高其相应高度,但不宜高于原最高洪水位0.30m。

2.0.2 枯水位采用《江河干、支流枯水期限制流量计算表》(CJ122-85)规定的最低流量为基本流量。

2.0.3 汛限水位应根据可能出现的最大入库量确定。

当入库水量超过库容上限且无可靠措施降低入库流量的情况下,可适当降低其相应的汛限值。

3.0.1 当在不利地形条件处设置重力式挡板或悬臂式档板时应满足以下要求:(1) 档板的埋深不应小于2m。

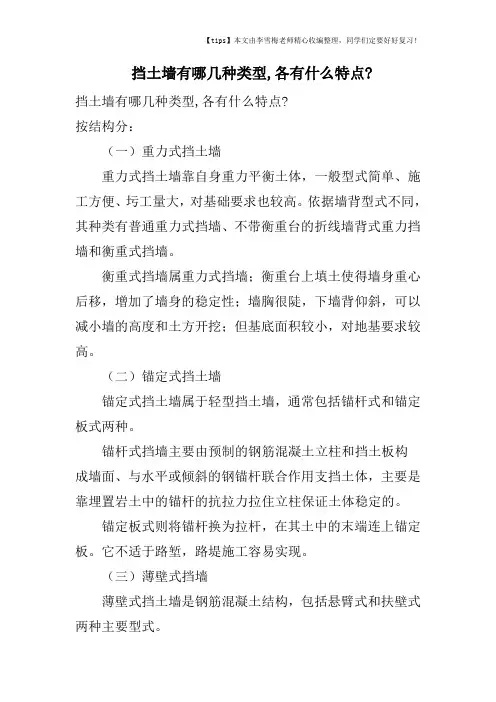

挡土墙有哪几种类型,各有什么特点?挡土墙有哪几种类型,各有什么特点?按结构分：（一）重力式挡土墙重力式挡土墙靠自身重力平衡土体，一般型式简单、施工方便、圬工量大，对基础要求也较高。

依据墙背型式不同，其种类有普通重力式挡墙、不带衡重台的折线墙背式重力挡墙和衡重式挡墙。

衡重式挡墙属重力式挡墙；衡重台上填土使得墙身重心后移，增加了墙身的稳定性；墙胸很陡，下墙背仰斜，可以减小墙的高度和土方开挖；但基底面积较小，对地基要求较高。

（二）锚定式挡土墙锚定式挡土墙属于轻型挡土墙，通常包括锚杆式和锚定板式两种。

锚杆式挡墙主要由预制的钢筋混凝土立柱和挡土板构成墙面、与水平或倾斜的钢锚杆联合作用支挡土体，主要是靠埋置岩土中的锚杆的抗拉力拉住立柱保证土体稳定的。

锚定板式则将锚杆换为拉杆，在其土中的末端连上锚定板。

它不适于路堑，路堤施工容易实现。

（三）薄壁式挡墙薄壁式挡土墙是钢筋混凝土结构，包括悬臂式和扶壁式两种主要型式。

悬臂式挡土墙由立壁和底板组成，有三个悬臂，即立壁、趾板和踵板。

当墙身较高时，可沿墙长一定距离立肋板（即扶壁）联结立壁板与踵板，从而形成扶壁式挡墙；老路加固时，考虑扶壁难以在踵板侧做，也可考虑将其做在趾板侧，同样可以发挥作用，但须进行设计计算确定。

（四）加筋土挡土墙加筋土挡土墙是由填土、填土中的拉筋条以及墙面板等三部分组成，它是通过填土与拉筋间的摩擦作用把土的侧压力削减到土体中起到稳定土体作用的。

加筋土挡土墙属于柔性结构，对地基变形适应性大，建筑高度也可很大，适用于填土路基；但须考虑其挡板后填土的渗水稳定及地基变形对其的影响，需要通过计算分析选用。

（五）其它挡土墙柱板式挡土墙（沿河路堤及基坑开挖中常用）桩板式挡土墙（基坑开挖及抗洪中使用）垛式挡土墙（又称为框架式挡土墙）。

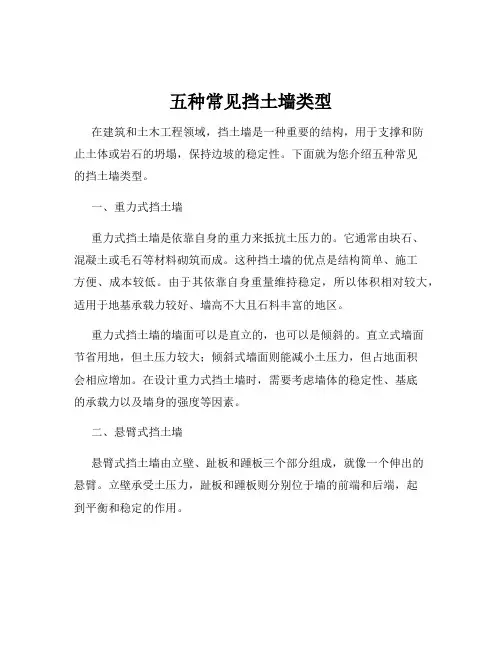

五种常见挡土墙类型在建筑和土木工程领域，挡土墙是一种重要的结构，用于支撑和防止土体或岩石的坍塌，保持边坡的稳定性。

下面就为您介绍五种常见的挡土墙类型。

一、重力式挡土墙重力式挡土墙是依靠自身的重力来抵抗土压力的。

它通常由块石、混凝土或毛石等材料砌筑而成。

这种挡土墙的优点是结构简单、施工方便、成本较低。

由于其依靠自身重量维持稳定，所以体积相对较大，适用于地基承载力较好、墙高不大且石料丰富的地区。

重力式挡土墙的墙面可以是直立的，也可以是倾斜的。

直立式墙面节省用地，但土压力较大；倾斜式墙面则能减小土压力，但占地面积会相应增加。

在设计重力式挡土墙时，需要考虑墙体的稳定性、基底的承载力以及墙身的强度等因素。

二、悬臂式挡土墙悬臂式挡土墙由立壁、趾板和踵板三个部分组成，就像一个伸出的悬臂。

立壁承受土压力，趾板和踵板则分别位于墙的前端和后端，起到平衡和稳定的作用。

这种挡土墙的优点是结构轻巧、截面尺寸小，能够节省材料。

但它对钢筋和混凝土的用量要求较高，施工难度相对较大。

悬臂式挡土墙适用于墙高较大、地基承载力较低的情况。

在设计悬臂式挡土墙时，要精确计算立壁和底板的内力，合理配置钢筋，以确保墙体的强度和稳定性。

三、扶壁式挡土墙扶壁式挡土墙可以看作是悬臂式挡土墙的改进型，它在悬臂式挡土墙的基础上，每隔一定距离增设扶壁，以增强墙体的稳定性和抗变形能力。

扶壁式挡土墙的优点是能够承受较大的土压力，适用于更高的墙体。

由于扶壁的存在，墙体的整体性更好，但其施工工艺相对复杂，成本也较高。

在实际工程中，扶壁式挡土墙常用于填方路段、高填方桥台等部位。

四、锚杆式挡土墙锚杆式挡土墙是由锚杆、肋柱和挡板组成的支挡结构。

锚杆锚固在稳定的地层中，通过锚杆的抗拔力来平衡土压力，肋柱和挡板则起到支撑和防护的作用。

这种挡土墙的优点是结构自重轻、节约占地、施工方便，能够适应各种复杂的地形和地质条件。

但锚杆的施工质量要求较高，需要专业的设备和技术。

锚杆式挡土墙适用于高陡边坡、岩石地层等情况，常用于公路、铁路的边坡防护工程。
