锻造工艺过程及模具设计
锻造工艺是一种通过加热金属材料并施加压力来改变其形状的制造过程。
锻造工艺可以用于制造各种金属制品，包括汽车零件、航空零件、建筑材料等。
在锻造工艺中，模具设计是非常重要的一环，因为模具
的设计直接影响到锻造工艺的效率和质量。
锻造工艺的过程通常分为以下几个步骤：首先，将金属材料加热到一
定温度，使其变得柔软并易于加工。
然后，将金属材料放入模具中，
并施加压力，使其变形。
最后，将金属材料冷却，使其保持所需的形状。
在锻造工艺中，模具的设计是非常重要的。
模具的设计应该考虑到以
下几个方面：首先，模具应该具有足够的强度和硬度，以承受高压和
高温的影响。
其次，模具应该具有良好的导热性能，以便快速传递热量。
最后，模具应该具有良好的耐磨性能，以便长时间使用。
在模具的设计中，还需要考虑到以下几个因素：首先，模具的形状应
该与所需的产品形状相匹配。
其次，模具的尺寸应该与所需的产品尺
寸相匹配。
最后，模具的表面应该光滑，以便制造出光滑的产品表面。
总之，锻造工艺是一种非常重要的制造工艺，可以用于制造各种金属
制品。
在锻造工艺中，模具的设计是非常重要的，因为模具的设计直
接影响到锻造工艺的效率和质量。
模具的设计应该考虑到强度、硬度、导热性能和耐磨性能等因素，并且应该与所需的产品形状、尺寸和表
面光滑度相匹配。
锻造工艺过程及模具设计1. 引言锻造是一种通过对金属材料施加压力，使其产生塑性变形，从而得到所需形状和性能的工艺方法。
锻造工艺及模具设计在制造业中具有广泛的应用。
本文将介绍锻造的工艺过程和模具设计的基本原理和方法。
2. 锻造工艺过程2.1 热锻工艺热锻是指在高温下进行的锻造工艺。
其基本过程包括预热、装料、锻造和冷却四个步骤。
2.1.1 预热预热是将锻造原料加热至一定温度，以提高其塑性和降低锻造压力。
预热温度的选择取决于材料的类型和要求。
2.1.2 装料装料是将预热好的原料放置在锻造模具上，以准备进行下一步的锻造操作。
装料时需要考虑材料的定位和固定，确保锻造过程中的准确性和一致性。
2.1.3 锻造锻造是通过对装料施加压力，使其发生塑性变形，从而得到所需形状和性能的过程。
在锻造过程中，需要控制加压力、防止材料裂纹和变形等问题。
2.1.4 冷却冷却是将锻件从锻造中取出后，使其慢慢冷却，以缓解残余应力和提高材料的硬度和强度。
2.2 冷锻工艺冷锻是指在室温下进行的锻造工艺。
与热锻相比，冷锻可以更好地控制材料的性能和形状，并且不需要进行预热和冷却，节约能源。
2.2.1 材料的选择冷锻对材料的要求较高，一般选用具有良好塑性和变形能力的材料，如铝、铜等。
2.2.2 模具的设计冷锻模具的设计需要考虑以下几个方面：模具材料的选择、模具结构的设计、模具的可制造性和可维修性等。
3. 模具设计3.1 模具的分类模具按照其所用材料的不同可以分为金属模具、木模具和塑料模具等。
其中金属模具是最常用的一种，具有强度高、耐磨性好的特点。
3.2 模具结构的设计模具的结构设计包括上模、下模和侧模的设计。
上模是与锻件上表面接触的模具，下模是与锻件下表面接触的模具，侧模用于锻造中需要有孔的部位。
3.3 模具材料的选择模具材料的选择需要考虑模具的使用寿命、成本和性能要求等。
常用的模具材料有工具钢、合金钢和铸铁等。
3.4 模具的制造工艺模具制造工艺包括模具的加工和装配过程。

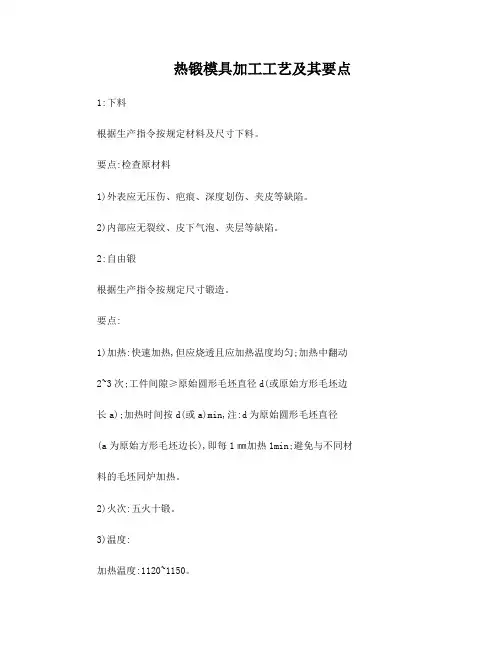

热锻模具加工工艺及其要点1:下料根据生产指令按规定材料及尺寸下料。
要点:检查原材料1)外表应无压伤、疤痕、深度划伤、夹皮等缺陷。
2)内部应无裂纹、皮下气泡、夹层等缺陷。
2:自由锻根据生产指令按规定尺寸锻造。
要点:1)加热:快速加热,但应烧透且应加热温度均匀;加热中翻动2~3次;工件间隙≥原始圆形毛坯直径d(或原始方形毛坯边长a);加热时间按d(或a)min,注:d为原始圆形毛坯直径(a为原始方形毛坯边长),即每1㎜加热1min;避免与不同材料的毛坯同炉加热。
2)火次:五火十锻。
3)温度:加热温度:1120~1150。
始锻温度:1070~1100℃。
终锻温度:850~900℃。
4)打击力度:始锻开锤轻击以清除加热氧化皮,确保成形后锻坯有良好的表面质量;拔长或镦粗时均匀进给,锤击轻重一致,避免温共5页第1页度过低时猛烈锻打或进行大变形量锻击而产生裂纹。
成形锻坯结束锻造时终锻温度可取终锻温度下限或更低一些,但只限于最后锻坯的修整、校形,以轻击为主,低温下,碳化物较脆、易碎,在许用终锻温度下,锻打有益,但操作危险应注意安全。
5)锻造比以大于2的锻造比进行变向反复镦拔。
6)冷却成型锻坯堆放冷却时,保证地面干净整洁,严禁在潮湿的地面上放置。
7)加工余量成型锻坯应保证端面单边有效加工余量3㎜,径向单边有效加工余量5㎜。
3:退火采用完全退火,用以消除应力,降低硬度,改善切削加工性能。
温度:840~860℃。
保温时间:2~3小时。
缓慢冷却至500℃以下时出炉,空冷至室温。
确保硬度:≤HB2294:车加工(粗车)根据图纸按规定尺寸加工。
要点:1)各部加工余量不应低于1.0~1.5㎜。
2)加工外表面粗糙度在Ra3.2以内,内表面粗糙度在Ra3.2 以内。
3)粗车毛坯不允许有尖角,尖角处在保证加工余量的前体下均以R3~6过渡。
5:铣削及标识按规定铣标识平面,表面粗糙度不应低于Ra3.2。
标识应清晰可辨,保证配模后能够完全保留标识字迹。
锻造工艺与模具设计一、引言锻造是一种重要的金属加工方法，通过将金属材料加热至可塑状态后，使用力量施加在材料上，从而改变其形状和结构。
模具设计是锻造工艺中的关键环节，合理的模具设计可以提高锻造产品的质量和生产效率。
本文将全面、详细、完整且深入地探讨锻造工艺与模具设计的相关内容。
二、锻造工艺的分类根据加热方式和施加力量的方式，锻造工艺可分为以下几类：2.1 自由锻造在自由锻造中，加热后的金属材料放置在锻造台上，通过锤击或压力的施加来改变其形状。
自由锻造适用于简单形状的锻件制造，如棒状、环状等。
2.2 模具锻造在模具锻造中，金属材料通过模具的形状来决定其最终形态。
模具可以分为两部分：上模和下模。
金属材料在加热后放置在模具中，上下模通过压力施加力量，使金属材料按照模具的形状进行变形。
2.3 冷锻冷锻是在常温下进行的锻造过程，适用于对材料进行塑性变形的锻造工艺。
冷锻可以提高材料的成形性能，使其获得更高的强度和韧性。
2.4 热锻热锻是在高温下进行的锻造过程，通过加热金属材料可以提高其塑性，使其变形更容易。
热锻适用于制造复杂形状的锻件，如汽车曲轴、航空发动机零件等。
三、模具设计的要点模具设计在锻造工艺中起到了至关重要的作用，以下是模具设计的一些要点：3.1 材料的选择模具应选择适合锻造材料的耐热、耐磨损的材料。
常用的模具材料有优质碳素结构钢、合金结构钢等。
3.2 模具的结构设计模具的结构设计应尽可能简单，易于制造和维修。
同时，模具应具有足够的刚性和强度，以承受锻造过程中的力量和热应力。
3.3 模具的热处理模具在使用前需要进行热处理，以提高其硬度和耐磨性。
常见的热处理方法有淬火、回火等。
3.4 模具的涂层处理为了减少模具的磨损和增加其使用寿命，可以对模具进行涂层处理。
常见的涂层材料有硬质合金、陶瓷等。
四、锻造工艺与模具设计的应用锻造工艺与模具设计在各个领域都有广泛的应用，以下是几个常见的应用领域：4.1 汽车制造锻造工艺在汽车制造中有重要的地位，汽车的关键部件如曲轴、连杆等都是通过锻造工艺制造而成的。
锻造工艺过程及模具设计锻造是一种通过对金属材料进行加热和塑性变形来制造零件的工艺。
它广泛应用于航空航天、汽车制造、机械制造等领域。
锻造工艺过程中，模具设计起着至关重要的作用。
本文将介绍锻造工艺的基本过程，并探讨模具设计的要点和技巧。
一、锻造工艺过程锻造工艺过程通常包括以下几个步骤：材料准备、加热、装料、锻造、冷却和后处理。
1. 材料准备：选择合适的金属材料是成功进行锻造的关键。
常用的锻造材料有碳钢、不锈钢、铜合金等。
在材料准备阶段，需要对材料进行清洁和切割，以便于后续的加工操作。
2. 加热：将金属材料加热至适当的温度，使其达到塑性变形的状态。
不同的金属材料需要加热到不同的温度范围，以确保其具有足够的可塑性。
3. 装料：将预热好的金属材料放入模具中。
模具是用来限制和塑性变形金属材料的工具，它的设计和制造直接影响着锻造零件的质量和形状。
4. 锻造：在加热和装料后，施加压力使金属材料发生塑性变形。
锻造可以分为冷锻和热锻两种方式。
冷锻适用于低碳钢等硬度较低的金属材料，热锻适用于高碳钢等硬度较高的金属材料。
5. 冷却：锻造完成后，将锻造件从模具中取出，进行冷却。
冷却的目的是使锻造件快速降温，以增加其强度和硬度。
6. 后处理：锻造件经过冷却后，还需要进行后处理。
后处理可以包括修整、抛光、热处理等工序，以进一步提高锻造件的性能和表面质量。
二、模具设计要点和技巧模具是锻造工艺中不可或缺的工具，其设计和制造直接关系到锻造件的质量和形状。
以下是一些模具设计的要点和技巧：1. 合理选材：模具的材料应具有足够的硬度和耐磨性，以承受锻造过程中的高温和高压。
常用的模具材料有合金工具钢、合金铸钢等。
2. 结构简单：模具的结构应尽可能简单，便于制造和维修。
过于复杂的结构会增加制造难度，降低模具的使用寿命。
3. 合理布局：模具的布局应合理，使得锻造过程中的力分布均匀。
同时，还要考虑模具的强度和刚度，以避免变形和破坏。
4. 充分利用材料：在模具设计中，应尽量减少废料的产生，充分利用材料。
第二篇锻造工艺与模具设计锻造：以锭料或棒料为原材料时，称为锻造，在锻造加工中，坯料发生明显的塑性变形，有较大量的塑性流动。
自由锻：只用简单的通用性工具，或在锻造设备的上、下砧间直接使坯料变形而获得所需的几何形状及内部质量锻件的方法。
模锻：利用模具使毛坯变形而获得锻件的锻造方法。
锻压生产过程•锻压的生产过程包括成形前的锻坯下料、锻坯加热；成形；成形后工件的热处理、清理、校正和检验。
法兰生产工艺流程主导产品——大型铸锻件：电站锻件、船用锻件等亚临界汽轮机缸体、超临界缸体、亚临界汽轮机（600MW及600MW以下）高中压转子、中压主轴、超纯转子、高低压联合转子、低压转子、叶轮等火力发电机组（300MW及300MW以下）铸锻件；大型船用铸锻件等。
300MW发电机转子300MW缸体1-1 锻前加热的目的及方法1 目的：提高金属塑性，降低变形抗力，即增加金属的可锻性，从而使金属易于流动成形，并使锻件获得良好的锻后组织和力学性能。
1-1 锻前加热的目的及方法2 方法：金属坯料的加热方法，按所采用的热源不同，可分为：¾燃料加热：¾电加热：[1] 燃料(火焰)加热燃料加热是利用固体(煤、焦炭等)、液体(重油、柴油等)或气体(煤气、天然气等)燃料燃烧时所产生的热量对坯料进行加热。
燃料在燃料炉内燃烧产生高温炉气(火焰)，通过炉气对流、炉围(炉墙和炉顶)辐射和炉底传导等传热方式，使金属坯料得到热量而被加热。
在低温(650℃以下)炉中，金属加热主要依靠对流传热，在中温(650~1000℃)和高温(1000℃以上)炉中，金属加热则以辐射方式为主。
在普通高温锻造炉中，辐射传热量可占到总传热量的90%以上。
[1] 燃料(火焰)加热优点：燃料来源广泛，炉子建造容易，加热费用低，对坯料适应范围广等。
缺点：劳动条件差，金属氧化烧损严重，加热质量难以控制等。
目前，该方法仍是锻造加热的主要方法，广泛用于自由锻、模锻时的对各种大、中、小型坯料的加热。
毕业设计锻造工艺分析与模具设计引言：锻造是一种常用的金属成形工艺，通过将金属材料加热至一定温度后，施加压力使其发生塑性变形，从而得到有一定形状和性能要求的零件。
锻造工艺及其模具设计对于产品质量和生产效率具有重要影响。
本文将通过对锻造工艺的分析以及模具的设计，来提高锻造工艺的可靠性和效率。
一、锻造工艺分析：1.工件材料选择：锻造材料应具有良好的塑性和延展性，常用的锻造材料有钢、铝合金、铜等。
2.工件形状：锻造可以制造出各种形状的零件，包括轴类零件、板类零件、环件、齿轮等。
根据不同工件形状选择合适的锻造工艺和模具。
3.工艺流程：锻造的工艺流程主要包括预加工、加热、锻造和冷却四个步骤，其中加热和冷却步骤对于工件的质量和机械性能影响较大。
二、模具设计：1.模具材料选择：模具的材料应具有高强度、高硬度和耐磨性，一般选择优质的合金钢或高速钢。
2.模具结构设计：根据工件的形状和要求设计模具的结构，包括模座、上模板、下模板、合模机构等部分。
合理的模具结构能够提高锻造的生产效率和产品质量。
3.模具的制造与使用：模具的制造需要严格按照设计要求进行工艺加工，包括切割、铣削、磨削等工序。
在使用过程中，要注意模具的保养和维护，以延长模具的使用寿命。
三、锻造工艺改进：1.工艺参数调整：通过对锻造工艺参数的优化调整，可以改善工件的质量和机械性能，如锻造温度、锻造速度、锻造压力等。
2.工装夹具设计：合理设计工装夹具能够提高生产效率和工件的一致性，减少工人的劳动强度。
3.自动化生产：采用自动化设备进行锻造，可以减少人力投入，提高生产效率和产品质量。
结论：通过对锻造工艺的分析和模具的设计，可以提高锻造工艺的可靠性和效率，同时改善产品的质量和机械性能。
随着科技的不断进步，锻造工艺将更加高效、精确和自动化。
在实际应用中，我们应根据具体情况进行灵活运用，并不断探索新的锻造工艺和模具设计方法，以满足不断变化的市场需求。
热锻模热处理工艺设计报告一、背景介绍热锻技术是一种通过热加工和塑性变形的方式对金属材料进行形状改变和强化的方法。
热锻模是热锻工艺中的重要组成部分，对热锻产品的质量和性能起着关键作用。
为了保证热锻模具具有良好的耐用性和工艺性能，需要进行适当的热处理。
二、热处理工艺设计1. 确定热处理方式根据热锻模具的材料和结构特点，我们选择了淬火和回火的热处理方式。
淬火可以使模具表面形成高硬度的马氏体组织，提高模具的硬度和耐磨性；回火可以消除淬火过程中产生的内应力，提高模具的韧性和抗拉强度。
2. 确定热处理参数根据热锻模具的材料和要求，我们制定了以下热处理参数：- 淬火温度：800- 淬火介质：水- 回火温度：500- 回火时间：2小时3. 热处理过程（1）淬火过程：将热锻模具加热至800并保持一段时间，使其均匀受热。
然后迅速将模具放入预先准备好的水中进行冷却。
水的冷却速度较快，可以使模具表面迅速形成马氏体组织。
（2）回火过程：将淬火后的模具加热至500并保持2小时，让模具内部的残余应力逐渐释放，同时马氏体转变为较为稳定的回火组织。
之后，将模具缓慢冷却至室温。
4. 检测和表征完成热处理后，需要对热锻模具进行检测和表征，以确保其达到设计要求。
常用的方法包括金相显微镜观察、硬度测试和力学性能测试等。
三、预期效果和改进措施经过以上热处理过程，预期热锻模具能够具备以下效果：- 表面硬度提高，耐磨性能增强- 内部应力得到释放，模具韧性提高- 样品组织均匀，无明显缺陷然而，热处理过程中也可能出现一些问题，如表面开裂、变形等。
为了避免这些问题的发生，我们采取了以下改进措施：- 严格控制热处理温度和时间，避免温度过高或时间过长导致变形和开裂。
- 选择合适的冷却介质，确保冷却速度适中，避免产生过多的应力和变形。
- 加强对模具的预处理，如去除氧化物和表面锈蚀等，减少表面缺陷的产生。
四、结论热锻模热处理工艺设计是确保热锻模具具有良好工艺性能和耐用性的重要环节。
热模锻简介热模锻是一种金属加工工艺，它利用高温和压力来改变金属的形状和性能。
在热模锻过程中，金属材料被加热至高温状态，然后通过加压使其发生塑性变形。
热模锻通常用于制造高强度、高韧性的零部件，适用于各种金属材料。
工艺过程热模锻的工艺过程主要包括以下几个步骤：1. 材料准备在热模锻之前，需要选择合适的金属材料，并进行材料的准备工作。
这包括材料的切割、清理和预热等过程。
切割是将金属材料切成合适的形状和尺寸；清理是去除材料表面的污物和氧化物，以保证材料的质量；预热是将材料加热至适当的温度，以便后续的变形工艺。
2. 模具设计模具是热模锻的重要工具，用于给金属材料施加压力和形状。
模具的设计需要考虑金属材料的物理性质、形状复杂度和生产效率等因素。
模具通常由模具上、模具下和模具芯组成，通过模具的组合和分离，实现对金属材料的加工效果。
3. 加热将预热好的金属材料放入加热炉中进行加热。
加热的目的是使金属材料达到足够高的温度，以增加其塑性和可变形性。
4. 锻造将加热好的金属材料放入锻机中进行锻造。
在锻造过程中，通过锻压机的运动，施加高压力在模具中对金属材料进行塑性变形。
这将使金属材料的内部结构发生变化，从而改变其形状和性能。
5. 冷却和处理在锻造之后，需要对金属材料进行冷却和处理。
冷却是将金属材料从高温状态冷却至室温，以稳定其内部结构。
处理可以包括退火、淬火和回火等工艺，用于调整金属的硬度、强度和韧性等性能。
优点及应用领域热模锻具有以下几个明显的优点：1.提高材料性能：热模锻能够改善金属材料的结晶状态和力学性能，使其具有更高的强度、韧性和抗疲劳性。
2.制造高品质零部件：热模锻可以制造复杂形状和高精度的零部件，满足各种工业领域的需求。
3.节约材料成本：热模锻可以减少材料的浪费，提高材料的利用率，降低制造成本。
热模锻广泛应用于航空航天、汽车制造、电力设备、石油化工、冶金等领域，例如制造飞机引擎、汽车曲轴、液压缸体等高负荷和高耐久性零部件。
