杭州市2019-2020年度九年级物理全一册 第二十章 第1节 物理试题(I)卷

第二十章《电与磁》测试卷一、单选题(共15小题)1.如图，当开关闭合，且将滑动变阻器的滑片P向上移动时，电磁铁将()A．b端是N极，磁性减弱B．a端是S极，磁性增强C．a端是N极，磁性增强D．b端是S极，磁性减弱2.奥斯持实验说明()A．电流与小磁针发生相互作用B．电流在其周围产生磁感线C．电流和磁感线发生相互作用D．通电导线周围存在磁场3.一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后()A．两极所受的力是平衡力，所以不会发生转动B．两极所受的力方向相反，所以会持续转动C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右4.如图，小磁针处于静止状态(黑色部分为N极)，由此可以判定A，B两个磁极的极性是()A． A为S极，B为N极B． A为S极，B为S极C． A为N极，B为S极D． A为N极，B为N极5.在条形磁铁的周围放置8枚小磁针(其中涂黑的部分是小磁针的N极)．如图中正确的是()A．B．C．D．6.把一根导线平行的拉到静止小磁针的上方，如图所示，当通有如图所示电流时，小磁针N极垂直纸面向里偏转，若电流方向改变时，小磁针的N极将()A．向里偏转B．静止不动C．向外偏转D．不能确定7.如图所示是研究通电导体在磁场中的受力情况的实验装置，通电后导体AB向右运动，若要使AB 向左运动，下列办法可行的是()A．将滑动变阻器的滑片向左滑动B．将滑动变阻器的滑片向右滑动C．改变导体中的电流方向，同时改变磁场方向D．将磁体的磁极对调8.我国首列磁悬浮列车已于2002年12月31日在上海开始试运行．在轨道上，列车悬浮起来行驶，它的最大速度可达450 km/h.以下说法正确的是()A．列车是靠空气浮力悬浮的B．列车是靠异名磁极间斥力悬浮的C．列车是靠同种电荷间斥力悬浮的D．列车能获得高速，主要是由于悬浮而大大减小了摩擦阻力9.如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时()A．红灯亮，绿灯灭B．红灯灭，绿灯亮C．红灯亮，绿灯亮D．红灯灭，绿灯灭10.我国家庭生活用电为()A．直流电，电压220 VB．交流电，频率50 HzC．直流电，频率50 HzD．交流电，电压36 V11.电磁铁通常弯成U形，这样做的目的是()A．使用方便B．形状美观C．加强磁性D．便于操作12.如图所示，弹簧测力计下挂着条形磁铁P，其正下方的水平地面上放着条形磁铁Q，P和Q均处于静止状态．已知P和Q的重力分别为G和3G，若弹簧测力计的示数为2G，则下列说法正确的是()A．P的上端为S极，下端为N极B．地面对Q的支持力大小分别为2GC．P和Q之间没有作用力，因为二者没有相互接触D．如果将Q翻转180°进行上下对调，弹簧测力计的示数将介于G和2G之间13.小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”．关于该实验，下列说法正确的是()A．电风扇发电的原理是电磁感应B．小灯泡发光是把光能转化为电能C．电风扇发电过程是把电能转化为机械能D．电风扇发电的原理是通电导线在磁场中受到力的作用14.将一根条形磁体截成两段，则()A．一段只有N极，另一端就只有S极B．两段上都没有了磁极C．两段上各有两个同名的磁极D．两段上各有两个异名的磁极15.关于磁场，下列说法中错误的是()A．小磁针接近磁体时会发生偏转，说明磁体周围存在着磁场B．通电导体周围也和磁体周围一样，存在着磁场C．磁铁周围的磁感线都是从磁铁北极出来，回到磁铁的南极D．处在磁场中某点的小磁针静止时南极的指向就是该点磁场的方向二、填空题(共3小题)16.在安装直流电动机模型的实验中，为了使实验能顺利进行，安装时应尽量减小轴与轴架之间的________，且________与__________的接触松紧要适当，按电路图连接好电路，合上开关，假定电动机按顺时针方向转动，若要使电动机逆时针转动，可采取的方法有________或________．若要提高电动机的转速，可采用________的方法．17.利用______产生电流的现象叫电磁感应，电磁感应产生的电流叫做______电流．18.由下图所示三个实验所得的结论是：__________________.三、实验题(共1小题)19.小凌同学在学习了磁知识后，对磁现象很感兴趣．一天晚上，她在台灯下研究磁铁，偶然发现当磁铁靠近发光的台灯时，灯泡内的钨丝晃动了．让我们和小凌同学一起来探究：(1)提出问题：__________(2)建立假设：①可能是磁铁对钨有吸引作用；①可能是…(3)获得证据：小凌找来同样的钨丝，用磁铁靠近，发现钨丝不能被吸引．(4)得出结论：钨丝晃动并不是磁铁对钨有吸引作用，而是______________．四、作图题(共1小题)20.小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．答案解析1.【答案】C【解析】利用安培定则：用右手握住螺线管，四指指向螺线管中的电流方向，大拇指指的就是螺线管的N极．在此题中大拇指指向a端．所以a端为N极．当滑片P向上运动时，滑动变阻器接入电路的电阻值减小．根据公式I＝可知，在U不变的情况下，R减小，I增大．电磁铁的磁性强弱取决于线圈匝数和电流大小．电流增大，磁性增强．A、b端是S极，所以A错误．B、a端是N极，不是S极．所以B错误．C、a端是N极，磁性增强．C正确．D、磁性不是减弱，而是增强．故D错误．2.【答案】D【解析】A、当将电流放在与小磁针平行的位置时，小磁针不会发生偏转，故说明使小磁针发生偏转的不是电流，故A错误；B、磁感线是人为虚拟的为了形象描述电场的一系列曲线，实际中并不存在，故B错误；C、产生偏转的原因是电流的磁场与小磁针发生了相互作用，故C错误；D、小磁针之所以发生了偏转是因为，小磁针处在了通电导线的磁场中，故该实验说明了通电导线周围存在磁场，故D正确；3.【答案】D【解析】某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N 极受力方向与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左．所以小磁针会发生转动，最终小磁针在磁场中静止，N极指向水平向右．所以ABC错误，D正确．4.【答案】B【解析】这两个磁极是同名磁极，小磁针的N极向上指，则这两个磁极都为S极．5.【答案】A【解析】磁体周围的磁感线方向是从N极出发回到S极，且磁场中任一点小磁针北极和该点的磁感线方向一致，图中条形磁铁周围的磁感线分布如图所示：A、结合条形磁铁周围的磁感线分布情况可知，所有小磁针的指向均符合磁场规律，故A正确；B、图中左侧小磁针的N极和条形磁铁的N极相对、右侧小磁针的S极和条形磁铁的S极相对，不符合“同名磁极相互排斥”，故B错误；C、图中左侧小磁针的N极和条形磁铁的N极相对、右侧小磁针的S极和条形磁铁的S极相对，不符合“同名磁极相互排斥”，故C错误；D、图中下方三个小磁针的N极指向与磁场方向相反，故D错误．6.【答案】C【解析】当如图所示通电时，小磁针N极垂直纸面向里偏转，说明磁针处在磁场中，即说明通电导体周围存在着磁场；电流方向改变时，通电导线的磁场方向也改变，磁场中小磁针的偏转方向也随之改变，故小磁针N极垂直纸面向外偏转．7.【答案】D【解析】A、将滑动变阻器的滑片P向左移动，增大电路中的电流，会改变受力大小，但不会改变运动方向，故A不可行；B、将滑动变阻器的滑片P向右移动，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B不可行；C、改变导体中的电流方向，同时改变磁场方向，受力方向不变，不可行；D、将磁体的磁极对调，受力方向改变，可行．8.【答案】D【解析】磁悬浮列车是利用：同名磁极相互排斥的原理从铁轨上浮起来的，由于悬浮而大大减小了摩擦阻力，从而使列车获得高速．9.【答案】A【解析】当水位达到金属块A时，控制电路接通．电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭．与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮．故现象为：红灯亮，绿灯灭．10.【答案】B【解析】我国家庭电路的电流方向每秒变化50个来回，即频率为50 Hz.属于交流电，其电压为220 V．所以只有选项B正确．11.【答案】C【解析】在磁体的周围，磁感线从磁体的N极流出，回到S极．磁感线越密集，磁性越强．电磁铁通常弯成U形，这样做的目的是为了使磁感线密集，磁性增强；12.【答案】B【解析】A、P的重力为G，弹簧测力计的示数为2G，说明P与Q之间相互吸引，根据异名磁极相互吸引，Q的上端为N极，下端为S极，所以P的上端为N极，下端为S极，故A错误；B、对Q受力分析可知，Q受到竖直向下的重力和竖直向上的支持力、P对Q的吸引力，根据力的平衡条件可得：F支持＝G Q﹣F PQ＝3G﹣G＝2G，故B正确；C、磁体之间的相互作用是通过磁场此时的，磁体之间不接触也可以产生力的作用，故C错误；D、将Q翻转180°进行上下对调，根据同名磁极相互排斥，所以Q对P此时向上的排斥力大小为G，根据力的平衡条件可得：弹簧测力计的示数F＝G﹣G＝0，故D错误．13.【答案】A【解析】A、此时能产生电，所以此时电风扇发电的原理是电磁感应现象，故A正确；B、小灯泡发光是把电能转化为光能，故B错误；C、电风扇发电过程是把机械能转化为电能，故C错误；D、电动机是利用通电导线在磁场中受力的作用的原理制成的，而电风扇发电是利用电磁感应现象的原理，故D错误；14.【答案】D【解析】磁体断为两截后，其中的每一段仍然具有磁性，是一个磁体．磁体就具有两个异名磁极，其中，原来的N极仍然是N极，断裂端则成为S极；原来的S极仍然为S极，断裂端则为N极．15.【答案】D【解析】A、小磁针接近磁体时会发生偏转，说明磁体周围存在着磁场，A说法正确；B、根据电流的磁效应，通电导体周围也和磁体周围一样，存在着磁场，B说法正确；C、磁铁周围的磁感线都是从磁铁北极出来，回到磁铁的南极，C说法正确；D、处在磁场中某点的小磁针静止时北极的指向就是该点磁场的方向，D说法错误．16.【答案】摩擦换向器电刷改变电流方向调换磁极增强线圈中的电流．【解析】要使安装的电动机转动，应减小轴的摩擦，防止换向器与电刷接触不良．由于通电导体的受力方向与电流方向和磁场的方向有关，所以要使电动机改变转动方向，应改变电流方向或调换磁极．17.【答案】磁场感应【解析】闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这种现象是电磁感应现象．因此，电磁感应是通过磁场产生电流，这种电流叫做感应电流．18.【答案】同名磁极相互排斥，异名磁极相互吸引【解析】从上图所示三个实验所得的结论是：同名磁极相互排斥，异名磁极相互吸引．19.【答案】(1)灯泡内的钨丝为什么会晃动？(灯泡内的钨丝晃动的原因是什么？)(4)磁铁是对通电的钨丝有力的作用．(或钨丝通电后产生了磁场，和磁铁磁场相互作用而晃动)．【解析】(1)通过分析题目中的结论我们可以得出，本实验要探究的是灯泡内的钨丝为什么会晃动？(4)通过比较磁铁对钨丝无力的作用说明磁铁是对通电的钨丝有力的作用．(或钨丝通电后产生了磁场，和磁铁磁场相互作用而晃动)20.【答案】【解析】因地磁场沿南北方向，地球南极处为地磁场的N极，地球北极处为地磁场的S极，闭合开关后，船头会指向北方偏转．则螺线管右端为N极，左端为S极，由右手螺旋定则可知电源左端为正极，右端为负极，如图所示．。

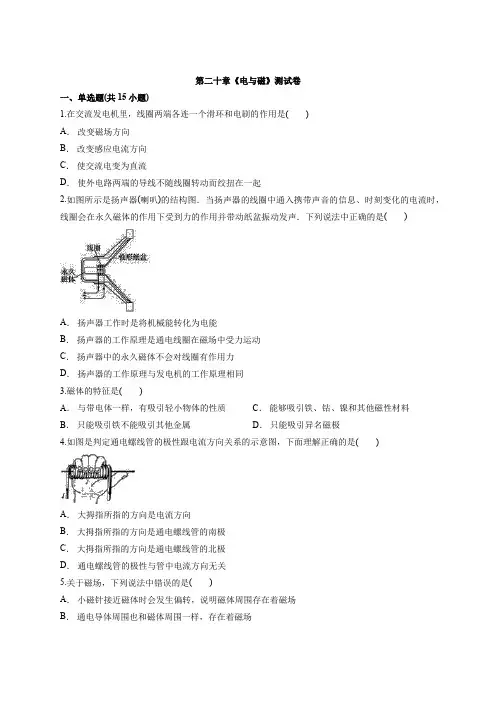

第二十章《电与磁》测试卷一、单选题(共15小题) 1.在交流发电机里，线圈两端各连一个滑环和电刷的作用是( ) A ． 改变磁场方向 B ． 改变感应电流方向 C ． 使交流电变为直流D ． 使外电路两端的导线不随线圈转动而绞扭在一起2.如图所示是扬声器(喇叭)的结构图．当扬声器的线圈中通入携带声音的信息、时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声．下列说法中正确的是( )A ． 扬声器工作时是将机械能转化为电能B ． 扬声器的工作原理是通电线圈在磁场中受力运动C ． 扬声器中的永久磁体不会对线圈有作用力D ． 扬声器的工作原理与发电机的工作原理相同 3.磁体的特征是( )A ． 与带电体一样，有吸引轻小物体的性质B ． 只能吸引铁不能吸引其他金属C ． 能够吸引铁、钴、镍和其他磁性材料D ． 只能吸引异名磁极4.如图是判定通电螺线管的极性跟电流方向关系的示意图，下面理解正确的是( )A ． 大拇指所指的方向是电流方向B ． 大拇指所指的方向是通电螺线管的南极C ． 大拇指所指的方向是通电螺线管的北极D ． 通电螺线管的极性与管中电流方向无关 5.关于磁场，下列说法中错误的是( )A ． 小磁针接近磁体时会发生偏转，说明磁体周围存在着磁场B ． 通电导体周围也和磁体周围一样，存在着磁场C．磁铁周围的磁感线都是从磁铁北极出来，回到磁铁的南极D．处在磁场中某点的小磁针静止时南极的指向就是该点磁场的方向6.假如磁体的磁性消失了，以下情景可能发生的是()A．电灯不能正常发光B．轮船上的罗盘将失去作用C．门吸仍然起作用D．电磁起重机可以吸起比原来更多的钢铁7.一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后()A．两极所受的力是平衡力，所以不会发生转动B．两极所受的力方向相反，所以会持续转动C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右8.信鸽有惊人的远距离辨认方向的本领，人们对信鸽有高超认路本领提出猜想如下：科学家们曾做过这样一个实验：把几只训练有素的信鸽分成两组，在一组信鸽的翅膀下各挂一块小磁铁，而在另一组信鸽的翅膀下各挂一块大小相同的铜块，然后把它们带到离鸽舍一定距离的地方放飞，结果挂铜块的信鸽飞回鸽舍，而挂着磁铁的信鸽却全部飞散了，科学家的实验支持了上述哪些猜想()A．信鸽对地形地貌有极强的记忆力B．信鸽能发射并接收某种超声波C．信鸽体内有某种磁性物质，借助地磁场辨别方向D．信鸽能发射并接收某种次声波9.将一根条形磁体截成两段，则()A．一段只有N极，另一端就只有S极B．两段上都没有了磁极C．两段上各有两个同名的磁极D．两段上各有两个异名的磁极10.如图所示，闭合电路的一部分导体在磁极间运动，图中小圆圈表示导体的横截面，下列说法正确的是()A ． 图甲的导线中没有感应电流B ． 图乙和图丙的导线中电流方向相反C ． 图乙和图丙的导线中电流方向相同D ． 图甲和图乙的导线中电流方向相同11.研究电磁感应现象的实验中，不需要使用的器材是( ) A ． 电源 B ． 磁体C ． 导线D ． 电流表12.如图所示电路，开关S 闭合后，下列说法正确的是( )A ． 螺线管的左端为N 极B ． 小磁针N 极向右转动C ． 小磁针在图示的位置保持静止D ． 向左移动滑片P ，螺线管磁性减弱13.如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是( )A ． 两车都向左运动B ． 两车都向右运动C ． 一车先运动、另一车后运动D ． 甲车向左运动、乙车向右运动14.探险队员在地球的北极时，手中的指南针N 极将指向( ) A ． 水平方向 B ． 竖直向上C ． 竖直向下D ． 小磁针N 极与水平成一夹角斜向下15.下图中是探究电磁铁磁性强弱与电流大小关系的是( )A ．B ．C ．D．二、填空题(共3小题)16.小明用导线绕在铁钉上，接入下图中所示的电路中，制成了一个电磁铁．闭合开关S，小磁针静止时左端应为________极．17.教室里日光灯使用的是____(直流/交流)电，它们之间是____(串/并)联，它们正常工作时电流约为150____.18.为了形象、方便地表示磁场，我们引入了______，磁铁周围的这种曲线都是从________极出来，回到磁铁的________极．三、实验题(共3小题)19.课堂上，老师做了如图所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来．(1)实验现象说明______________有力的作用．____________机就是利用这种现象制成的．(2)判断“有力的作用”的依据是________．A．力是维持物体运动的原因B．一切物体都有惯性C．物体运动状态改变时，一定受到力的作用(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了研究________________．20.在学习了电和磁的知识后．小杰在家里饶有兴趣地做起了小实验．他找了一枚缝衣针．在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经键磁化成了一枚小磁针．为验证奥斯特实验，小杰把通电的台灯(60 W)导线移到缝衣针的下方，并靠近缝衣针平行放置．结果发现缝衣针并未发生偏转．带着疑问，小杰在科学课堂上与大家展开讨论．结果出现了两种不同观点．这时．老师让小杰用两节干电池(3 V)和一段电阻丝(15 Ω)重新做这个实验．结果缝衣针发生了偏转．(1)磁化后．这枚缝衣针的针尖是________极．(填“S”或“N”)(2)在课堂实验中，电阻丝中通过的电流大小为________安．(3)下面是同学们在课堂讨论中形成的两种观点，通过小杰的课堂实验可以否定的是________(填“A”或“B”)A．台灯线内有两根导线，且电流方向相反，产生的磁性相互抵消B．台灯线内电流太小，产生的磁场太弱，不足以让小磁针偏转．21.为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．(1)小红是根据________来判断磁性强弱的．(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：________________________.(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动．(4)若将两电磁铁向中间靠拢，它们会互相________．答案解析1.【答案】C【解析】交流发电机产生的是交流电，通过两个铜环和电刷向外输出，并把交流电转化为直流电．故C正确，ABD错误．2.【答案】B【解析】A、动圈式扬声器在工作过程中消耗了电能，把电能转化为机械能，故A错误；B、动圈式扬声器是把强弱变化的电流变成声音信号的装备，它利用了磁场对电流有力的作用的原理，故B正确；C、当线圈中有电流通过时，扬声器中的永久磁体会对线圈有作用力，故C错误；D、发电机的制作原理是电磁感应，而扬声器的工作原理是磁场对电流有力的作用，故D错误．3.【答案】C【解析】A、磁体只能吸引吸引铁、钴、镍等磁性物质，不能吸引轻小物体；A错误；B、磁体不但能吸引铁，而且还能吸引钴和镍的物质；B错误；C、物体能够吸引铁、钴、镍和其他磁性材料的性质叫做磁性；C正确；D、磁体的磁极间具有异名磁极相互吸引的性质，还能吸引吸引铁、钴、镍等磁性物质；D错误．4.【答案】C【解析】根据安培定则的内容判定线电流的磁感线的方法是：右手握住导线，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是通电螺线管的N极．综上所述，C选项说法正确；5.【答案】D【解析】A、小磁针接近磁体时会发生偏转，说明磁体周围存在着磁场，A说法正确；B、根据电流的磁效应，通电导体周围也和磁体周围一样，存在着磁场，B说法正确；C、磁铁周围的磁感线都是从磁铁北极出来，回到磁铁的南极，C说法正确；D、处在磁场中某点的小磁针静止时北极的指向就是该点磁场的方向，D说法错误．6.【答案】B【解析】A、电灯是利用电流的热效应来工作的，与磁性无关．故不会发生．B、罗盘是利用磁体的指向性来指示南北的，假如磁性消失，罗盘将不会指示南北，失去作用．故会发生．C、门吸是利用同异名磁极相互吸引来工作的，磁性消失，门吸将没有作有和．故不会发生．D、电磁起重机是利用磁体能吸引铁类物质来工作的，如果磁性消失它不可能吸起钢铁．故不会发生．7.【答案】D【解析】某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N 极受力方向与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左．所以小磁针会发生转动，最终小磁针在磁场中静止，N极指向水平向右．所以ABC错误，D正确．8.【答案】C【解析】由题意知，两组信鸽所不同的仅是一组信鸽的翅膀下各缚一块小磁铁而在另一组信鸽的翅膀下各缚一块大小相同的铜块，结果大部分缚铜块的信鸽飞回到鸽舍，而缚着磁铁的信鸽却全部飞散了，由此可见，小磁铁产生的磁场干扰了信鸽的飞行方向．这说明鸽子体内有某种磁性物质，它能借助地磁场辨别方向．9.【答案】D【解析】磁体断为两截后，其中的每一段仍然具有磁性，是一个磁体．磁体就具有两个异名磁极，其中，原来的N极仍然是N极，断裂端则成为S极；原来的S极仍然为S极，断裂端则为N极．10.【答案】B【解析】A、图甲的导线做切割磁感线运动，所以该电路中有感应电流，故错误；B、将图乙顺时针旋转90度后与图丙对比能看出，此时导体的运动方向相同，但磁感线方向相反，所以两图中产生的电流方向相反，故正确；C、将图乙顺时针旋转90度后与图丙对比能看出，此时导体的运动方向相同，但磁感线方向相反，所以两图中产生的电流方向相反，故错误；D、对比图甲和图乙，此时导体的运动方向相同，但磁感线方向相反，所以两图中产生的电流方向相反，故错误；11.【答案】A【解析】电磁感应现象实验装置如图：需要的器材有电流表、开关、导线、蹄形磁铁，没有电源．12.【答案】B【解析】A、闭合开关，电流从电磁铁的左端进入，从电磁铁的右端流出，根据安培定则，判断电磁铁的右端是N 极，左端是S极．故选项A错误，B正确．C、根据同名磁极相互排斥，电磁铁的右端是N极，所以小磁针S会向左偏转，N极向右偏转．故选项C错误；D、向左移动滑片P，电磁铁中电流变大，电磁铁的铁芯和线圈匝数不变，所以电磁铁的磁性增强．故选项D错误．13.【答案】D【解析】读图可知，两小车上相邻的都是磁体的N极，根据同名磁极相互排斥可知，两小车将互相分开，即甲车向左运动、乙车向右运动．14.【答案】C【解析】地球是一个大磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，探险队员在北极，即地磁的南极附近，根据异名磁极相互吸引可知，指南针的N极应与地磁的南极相吸引，所以此时指南针的N极竖直向下．15.【答案】D【解析】A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．16.【答案】S【解析】由安培定则可判出电磁铁的右侧为N极，则根据磁极间的相互作用可知，小磁针N极向外，即小磁针的S极向左；17.【答案】交流并mA【解析】在我国，家庭照明电路中都是交流电；由于教室里日光灯在工作时互不影响，它们之间是并联的；家庭电路的电压是220 V，日光灯的功率为40 W左右，日光灯正常工作时电流约为I＝＝≈0.18 A＝180 mA，接近150 mA.18.【答案】磁感线N(北)S(南)【解析】磁感线能形象地表示磁场，外部磁感线都是由N极指向S极．19.【答案】(1)磁场对放入其中的电流电动(2)C(3)通电导体在磁场中受力的方向与磁场方向是否有关【解析】(1)导线通电后产生了运动，说明磁场对放入其中的电流有力的作用，人类根据这一现象制成了电动机；(2)判断有力的作用，是根据导线在磁场中受力的作用，而为是改变物体运动状态的原因；故选C(3)将磁极对调后，可以看到导线的运动方向发生了变化，故可以研究通电导体在磁场中受力的方向与磁场方向是否有关．20.【答案】(1)S(2)0.2(3)B【解析】(1)缝衣针被悬挂起之后针尖总是指向南方，所以针尖是南极，即S极．(2)由欧姆定律公式可得I＝＝＝0.2 A.(3)台灯导线中的电流为：I灯＝＝≈0.27 A；电阻线中的电流为：I阻＝＝＝0.2 A.电阻线中的电流与台灯导线中的电流大小相差不大，所以台灯线不能使缝衣针偏转不是由于电流太小引起的，其真正的原因是，台灯是交流电，并行的导线中瞬间的电流方向是相反的，因此产生的磁场相互抵消，因而不会使缝衣针发生偏转．说法B可以否定．21.【答案】(1)吸引大头针的多少(2)线圈匝数电流相同，线圈匝数越多，磁性越强(3)左(4)吸引【解析】(1)实验中小红是根据电磁铁吸引大头针的多少来判断磁性强弱，用到了转换法．(2)两电磁铁串联是为了使两电磁铁的电流相同，由图知，两电磁铁的线圈匝数不同，是研究磁性强弱与线圈匝数的关系；且匝数越多，吸引的大头针越多，说明电磁铁的磁性越强；(3)要使电磁铁磁性增强，应增大电路中的电流，减小滑动变阻值，将滑片向左滑动；(4)根据安培定则，左边电磁铁的上端为N极，下端为S极；右边的电磁铁上端为S极，下端为N 极，可知二者之间为吸引力．。

杭州市2019-2020年度九年级中考一模物理试题（I）卷姓名:________ 班级:________ 成绩:________一、单选题1 . 下图是“探究浮力的大小跟哪些因素有关”的几个实验情景。

乙、丙图中的烧杯装有等体积的水和盐水。

实验甲、乙和丙中，弹簧测力计的示数分别为4.0N、3.0N和2.9N，薄壁烧杯底面积100cm2。

则下列结论正确的是（）A．物体逐渐浸入水中时，弹簧测力计的示数逐渐变小，说明浮力随其排开液体的体积增大而减小，浸没后示数保持不变，说明浮力与浸没在液体中的深度无关B．乙图中物体从刚接触水面到没入水中后水对烧杯底部的压强增大了100PaC．实验丙中，盐水的密度为1.2x10 3kg/m3D．图丙中烧杯底部对桌子的压力比图乙增大了0.1N2 . 在国际单位制中，力的单位是（）A．牛顿B．米C．千克D．米/秒3 . 下列事例中，属于增大摩擦的是（）A．气垫船行驶时，在船与水面间形成高压空气层B．为把玻璃窗擦得更干净些，用更大一点的力压抹布C．给自行车的轴加润滑油D．沙发椅下装有小轮子4 . 如图所示的电路中，电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（）A．I1＜I2B．I1＞I2C．U1＝U2D．U1＜U25 . 下列用电器属于电热器的是（）A．电风扇B．电冰箱C．电烙铁D．空调器6 . 下列现象中，能表明分子在不停地做无规则运动的是（）A．濛濛细雨从空中下落B．擦黑板时，粉笔灰在空中飞舞C．显微镜下微生物到处移动D．炒菜时，满屋飘香7 . 某天晚上，小金在天空中看见一轮满月．此时日、地、月三者的相对位置图正确的是A．B．C．D．8 . 如图所示电路中，开关能够同时控制两盏灯，且一盏灯出现断路，另一盏灯也不受影响的是A．B．C．D．9 . 下列数据中不符合实际情况的是A．托起两个鸡蛋所用的力大约是1NB．教室里课桌的高度约1.5mC．人的正常体温约37℃D．家用空调的电功率约1000W10 . 磁感线可以方便地描述磁场，关于磁感线的认识正确的是A．磁感线是由铁屑组成的B．磁感线是磁体周围真实存在的曲线C．磁体周围的磁感线都是从磁体的N极出发，回到S极D．磁场中某点的磁场方向是由放在该点的小磁针决定的11 . 随着航天技术的飞速发展，我国已成功实现两次载人航天飞行，在火箭推动飞船上升阶段，下列说法正确的是A．以飞船为参照物，航天员静止B．以地面为参照物，航天员静止C．以火箭为参照物，航天员运动D．以火箭为参照物，飞船是运动的12 . 如图所示，下列说法中不正确的是A．图甲中春天里冰雪消融是熔化现象B．图乙中从游泳池中出来的人感觉更冷是因为身上的水蒸发吸热C．图丙中严冬玻璃上窗花的形成，是凝华现象且在玻璃内表面D．图丁是用纸盒烧水，纸盒不会被烧着是因为水蒸发时要吸热13 . 下列说法中正确的是A．图甲是检验物体是否带有电荷的验电器，金属箔片张开是因为同种电荷互相排斥B．图乙表示用测电笔辨别火线与零线，若氖管发光，此线一定是零线C．图丙是研究做功可改变内能的装置，压缩空气时，空气对外做功内能减小D．图丁表示的是内燃机的压缩冲程，该冲程将机械能转化为燃气的内能14 . 如图所示的四种工具中，属于省力杠杆的是A．食品夹B．天平C．撬棒D．钓鱼竿二、多选题15 . 如图所示的现象中说法正确的是（）A．甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象B．乙图：试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能C．丙图：缓慢向上提拉与水面的玻璃板，弹簧测力计示数变大，说明分子间存在引力D．丁图：橡胶塞被推出时，瓶内有白雾产生，这是因为瓶内气体对外做功，内能减小，温度降低，水蒸气液化成小水滴16 . 关于功、功率和能量，下列说法正确的是（）A．苹果自由下落过程中，重力对物体做功且重力做功越来越快B．当作用在物体上的力与物体的运动方向总是垂直时，这个力对物体不做功C．跳水运动员从最高点下落到水面的过程中，通过重力做功把重力势能转化为动能D．用运载火箭发射宇宙飞船加速升空时，宇宙飞船的动能转化为重力势能17 . 下列关于力学现象的解释中正确的是A．人用力推车，车未动，是因为推力小于摩擦阻力B．苹果在空中下落得越来越快，是因为力可以改变物体的运动状态C．汽车刹车后，速度会逐渐减小，最后会停下来，是因为汽车具有惯性D．书本静止在课桌上，是因为书本的重力与桌面对书本的支持力平衡三、填空题18 . 如图所示，一束来自远处物体的光经某同学眼睛的折射后所成的像落在视网膜之前，则该同学是_________（选填“近”或“远"）视眼，需要用_________（选填“凸"或“凹”）透镜矫正．19 . （1）测量是一个把________________与____________进行比较的过程．（2）大多的测量仪器对读数时视线都有要求，量筒在读数时视线与凹液面最低处保持水平，刻度尺在读数时视线要与刻度面__________ ,温度计读数时视线要与温度计内液面___________, 防止因为视差而产生较大误差．（3）如图用刻度尺测物体长度，图甲铅笔的长度是_______厘米: 图乙温度计的读数是_________℃．20 . 辽阔的南沙群岛是我国的领土，在该海域的海底蕴藏着丰富的石油和天然气资源，它们是_____能源(填“可再生”或“不可再生”)；其中_________是一种对大气环境破坏相对较小的能源．考察队在勘探南沙海域某地海底地质构造时，使用了一种无人潜水舱，潜水舱在海面下匀速下潜过程中受到的海水浮力_________(填“变大”“变小”或“不变”)．当潜水舱下潜至海面下300 m深处时，向停泊在海面上工作的母船发出一个声音信号，_________s后母船会收到这个信号(设声音在海水中的传播速度为1 500 m/s)．潜水舱在此深度受到的海水压强约为___________Pa(设海水的密度为1.0×103 kg/m3，g取10 N/kg)．21 . 如图所示，将一带电体接触带正电的验电器时，若：金属箔张角变大，说明带电体是带____电的；金属箔先闭合后又张开，说明带电体是带____电的，且所带电荷量比验电器所带电荷量____（填“多”或“少”）．22 . 小明与家人一起测量了某一天不同时刻他家附近的气温和池塘中的水温，根据记录的数据绘制成温度随时间变化的图像，如图所示，从图像可看出，水温变化的幅度比气温变化的幅度________，其主要原因是水的________较大．23 . 如图所示，甲、乙两个完全相同的容器中装有等质量的水（未装满），水对容器底部的压力分别为F甲、F乙，水对容器底部的压强分别为P甲、P乙，容器对桌面的压强分别为P甲/，P乙/，则F甲_____F乙，P甲______P 乙，P甲/______P乙/．（选填“大于”、“等于”、“小于”）甲乙24 . 平常所说的几度电的“度”，实际上是_______的单位，1 kW•h＝_______J．25 . 下图是家用自来水表的表盘、小丽的父亲告诉小丽该表的读数方法与电阻箱的读数方法相同.小丽经过思考后读出该水表的示数为________.26 . 如图所示的电路中，当电阻R1的滑动触点移动时，伏特计的读数将发生变化，伏特计读数的范围是______至______。

人教版2019—2020学年第一学期度九年级物理第二十章《电与磁》单元测试题及答案（满分：100分答题时间：90分钟）一、选择题（每小题3分，共60分）1．把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光。

关于手摇发电机发电过程，下列说法正确的是A．发电机是将重力势能转变电能的装置B．匀速摇动转轮，灯光的亮度不变C．转轮转速越快灯光亮度越暗D．转轮在一个周期内电流方向改变两次2.如图所示的手摇式手电筒，筒内没有电池，只要转动手电筒的摇柄，灯泡就能发光。

以下设备与这种手电筒工作原理相同的是A．发电机 B．电动机C．汽油机 D．柴油机3. 如图所示是一种环保手电筒。

只有将它来回摇动，小灯泡就能发光。

能说明手电筒工作的原理图是4．如图所示，下列说法中错误的是A．这是模拟奥斯特实验的一个场景B．图示实验说明了通电导线周围存在着磁场C．将电池的正负极对调后，重新闭合电路，小磁针的偏转方向改变D．将图中导线断开，小磁针的N极将指向地磁的北极5.将两个电流表（主要部件是永久磁铁和带有指针的线圈）G1和G2用导线连接起来，如图所示。

当拨动G1的指针时，观察到G2的指针也会随之摆动，下列说法正确的是A．G1利用了电流的磁效应B．G2利用电磁感应产生了电流C．G2 的指针摆动幅度一定大于G1 D．G2是因为通电导线在磁场中受力而摆动6. 地理的两极和地磁的两极并不重合，存在磁偏角。

最早发现磁偏角的是A．牛顿 B．瓦特C．沈括 D．奥斯特7. 在条形磁铁的周围放置8枚小磁针（其中涂黑的部分是小磁针的N极），下列四幅图正确的是8.现代武器中有一种新型电磁炮，它是利用电磁技术制成的一种先进武器，具有速度快、命中率高等特点，其原理是利用磁场对通电导体的作用。

下图中与此工作原理相同的是9.下面关于磁体性质说法不正确的是A．任何磁体都有两个磁极B．同名磁极互相吸引，异名磁极互相排斥C．磁体周围存在着磁场D．小磁针静止时，N极总是指向地球的北方10．下列关于电与磁的说法正确的是A．地磁场的N极在地理的北极附近B．奥斯特实验说明磁可以生电C．电动机工作时将机械能转化为电能D．利用电磁感应原理可制成发动机11．下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是G12. 下图能证实电磁感应现象的是13．下列关于电与磁的说法正确的是A．磁场中某点的磁场方向是由放在该点的小磁针决定的B．改变通电螺线管中电流的方向，可以改变通电螺线管的N、S极C．发电机是利用电磁感应原理制成的，工作时将电能转化为机械能D．只改变直流电动机的电流方向，直流电动机内线圈的转向会发生改变14．在图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是A．螺线管左端为S极，右端为N极B．当R1的滑片向左端滑动时，电压表示数减小C．当R1的滑片向右端滑动时，电流表示数增大D．在螺线管中插入铁芯，电压表示数增大15．POS 刷卡机的广泛应用给人们的生活带来了便利。
