'Ins ' 'InsFile ' '插入图形 '

'Print ' 'Plot ' '打印绘图 '

'Dos ' 'DosC ' 'DOS 命令 '

'Calc ' 'Calculat ' '计 算 器 '

'TO ' 'ToolBars ' '工 具 条 '

'UCS ' 'SnapUcs ' '选坐标系 '

'MU ' 'MoveUcs ' '拖动 UCS '

'L ' 'Line ' '直 线 '

'pp ' 'Parallel ' '平行直线 '

'ML ' 'Multiline' '双 折 线 '

'PL ' 'Poliline ' '折 线 '

'POL ' 'Polygon ' '多 边 形 '

'EPOL ' 'Elpolygon' '正多边形 '

'REC ' 'Rectangl ' '矩 形 '

'A ' 'Arc ' '圆 弧 '

'Cir ' 'Circle ' '圆 '

'DOR ' 'Donut ' '圆 环 '

'EL ' 'Ellipse ' '椭 圆 '

'ELA ' 'EllipseAC' '椭 圆 弧 '

'U ' 'UNDO ' 'UNDO '

'M ' 'Move ' '平移 '

'C ' 'Copy ' '复制 '

'E ' 'Erase ' '删除 '

'DEL ' 'Erase ' '删除 '

'MI ' 'Mirror ' '镜像 '

'O ' 'Offset ' '偏移(带复制)'

'AR ' 'Array ' '阵列 '

'RO ' 'Rotate ' '旋转 '

'SCA ' 'Scale ' '比例 '

'S ' 'Stretch ' '拉伸 '

'LEN ' 'Lengthen ' '拉长 '

'EX ' 'Extend ' '延伸 '

'TR ' 'Trim ' '修剪 '

'BR ' 'Break ' '打断 '

'CHA ' 'Chamfer ' '倒角 '

'F ' 'Fillet ' '圆角 '

'X ' 'Explode ' '分解 '

'OM ' 'OffsetM ' '图素偏移 '

'ROC ' 'RotaCopy ' '旋转复制 '

'MIC ' 'MirrCopy ' '镜像复制 '

'OFC ' 'OffsetCP ' '偏移复制 '

'DM ' 'DragMove ' '图素拖动 '

'MC ' 'MoveCopy ' '平移复制 '

'DC ' 'DragCopy ' '拖动复制 ' 'CH ' 'Change ' '图素修改 '

'ET ' 'SnpEditT ' '点取修改字符 '

'Th ' 'ReplaceT ' '文字替换 '

'ST ' 'ZFFont ' '定义字体 '

'DT ' 'Text ' '标注字符 '

'Num ' 'Number ' '标注数字 '

'CHN ' 'Chinese ' '标注中文 '

'DIM ' 'DimPP ' '标注点点距离 '

'DPP ' 'DimPP ' '标注点点距离 '

'DPL ' 'DimPL ' '标注点线距离 '

'DLL ' 'DimLL ' '标注线线间距 '

'DCC ' 'DimCC ' '标注弧弧间距 '

'DimL ' 'DimLine ' '标注直线 '

'DimA ' 'DimAngle ' '标注角度 '

'Round ' 'DimRound ' '标注精度 '

'MD ' 'DIMMERGE ' '尺寸合并 '

'SD ' 'DIMSPLIT ' '尺寸分解 '

'DI ' 'InqPP ' '查询点点距离 '

'DIST ' 'InqPP ' '查询点点距离 '

'IPP ' 'InqPP ' '查询点点距离 '

'DIPL ' 'InqPL ' '查询点线距离 '

'IPL ' 'InqPL ' '查询点线距离 '

'DILL ' 'InqLL ' '查询线线间距 '

'ILL ' 'InqLL ' '查询线线间距 '

'DICC ' 'InqCC ' '查询弧弧间距 '

'ICC ' 'InqCC ' '查询弧弧间距 '

'IR ' 'InqR ' '查询半径 '

'ID ' 'InqD ' '查询直径 '

'IA ' 'InqAngle ' '查询角度 '

'LA ' 'Layer ' '设置图层 '

'R ' 'Redraw ' '重新显示 '

'RA ' 'ZoomAll ' '显示全图 '

'Z ' 'ZoomWin ' '窗口放大 '

'ZW ' 'ZoomWin ' '窗口放大 '

'P ' 'ZoomPan ' '平移显示 '

'PAN ' 'ZoomPan ' '平移显示 '

'Z2X ' 'Zoom2X ' '放大一倍 '

'ZX2 ' 'ZoomX2 ' '缩小一半 '

'ZX ' 'ZoomX ' '比例缩放 '

'ZD ' 'ZoomPIP ' '局部放大 '

'ZE ' 'ZoomExt ' '充满显示 '

'ZP ' 'ZoomPrv ' '恢复显示 '

'ZSM ' 'ZoomSM ' '实时平移 '

'ZSX ' 'ZoomSX ' '实时缩放 ' 'Fill ' 'FillDsp ' '填充开关 '

'RS ' 'REVERTSEL' '反选 '

'H ' 'HIDE ' '隐藏选择图素 '

'HO ' 'HIDEUNSEL' '隐藏未选图素 '

'HIDEO ' 'HIDEUNSEL' '隐藏未选图素 '

'UH ' 'UNHIDE ' '解除隐藏 '

'CE ' 'COLMDEL ' '删除 柱 '

'BE ' 'BEAMDEL ' '删除 梁 '

'WE ' 'WALLDEL ' '删除 墙 '

'VE ' 'WNDRDEL ' '删除洞口 '

'DE ' 'NODEDEL ' '删除节点 '

'CX ' 'COLMEXCH ' '替换 柱 '

'BX ' 'BEAMEXCH ' '替换 梁 '

'WX ' 'WALLEXCH ' '替换 墙 '

'VX ' 'WNDREXCH ' '替换洞口 '

'CS ' 'COLMPUT ' '布置 柱 '

'BS ' 'BEAMPUT ' '布置 梁 '

'WS ' 'WALLPUT ' '布置 墙 '

'VS ' 'WNDRPUT ' '布置洞口 '

'CD ' 'COLMDEF ' '定义 柱 '

'BD ' 'BEAMDEF ' '定义 梁 '

'WD ' 'WALLDEF ' '定义 墙 '

'VD ' 'WNDRDEF ' '定义洞口 '

'CT ' 'COLMCHEK ' '查改 柱 '

'BT ' 'BEAMCHEK ' '查改 梁 '

'WT ' 'WALLCHEK ' '查改 墙 '

'VT ' 'WNDRCHEK ' '查改洞口 '

'CV ' 'COLMDISP ' '显示 柱 '

'BV ' 'BEAMDISP ' '显示 梁 '

'WV ' 'WALLDISP ' '显示 墙 '

'VV ' 'WNDRDISP ' '显示洞口 '

'CA ' 'COLMDQC2 ' '柱上下齐 '

'CC ' 'COLMDQC ' '柱与柱齐 '

'CW ' 'COLMDQW ' '柱与墙齐 '

'CB ' 'COLMDQB ' '柱与梁齐 '

'BA ' 'BEAMDQC2 ' '梁上下齐 '

'BC ' 'BEAMDQC ' '梁与柱齐 '

'BW ' 'BEAMDQW ' '梁与墙齐 '

'BB ' 'BEAMDQB ' '梁与梁齐 '

'WA ' 'WALLDQC2 ' '墙上下齐 '

'WC ' 'WALLDQC ' '墙与柱齐 '

'WW ' 'WALLDQW ' '墙与墙齐 '

'WB ' 'WALLDQB ' '墙与梁齐 '

'SS ' 'BracPut ' '斜杆布置 ' 'EE ' 'GJHNT ' '材料强度 '

'HT ' 'height ' '本层信息 '

'I ' 'Inform ' '设计参数 '

'BF ' 'BuildInf ' '设计参数 '

'LD ' 'loaddef ' '楼面恒活 '

'LF ' 'HZCJCOPY ' '荷载层间复制 '

'LV ' 'LDDASWIT ' '荷载显示 '

'FI ' 'FloorIns ' '插标准层'

'FE ' 'FloorDel ' '删标准层'

合集下载

左手键

左手键

---“左手键”快捷命令表

--A *ARC 创建圆弧

AD *ATTEDIT 改变属性信息

AA *AREA 计算对象或指定区域的面积和周长

AG *ALIGN 将对象与其他对象对齐

AP *APPLOAD 加载或卸载应用程序

AR *ARRAY 阵列

AT *MATCHPROP 将选定对象的特性应用到其他对象

ATT *ATTDEF 创建属性定义

AV *DSVIEWER 鸟瞰视图

--B *BLOCK 创建块

BD *BOUNDARY 从封闭区域创建面域或多段线

BR *BREAK 打断选定对象

--C *CIRCLE 创建圆

CA *CAL 计算算术和几何表达式

CC *COPY 复制对象

CF *CHAMFER 为对象的边加倒角

CT *CUTCLIP 剪切图形

CR *COLOR 设置新对象的颜色

--D *DIMSTYLE 创建和修改标注样式

DA *DIMANGULAR 创建角度标注

DB *DIMBASELINE 从上一个标注或选定标注的基线处创建标注

DC *DIMORDINATE 创建坐标点标注

DD *DIMDIAMETER 创建圆和圆弧的直径标注

DE *DIMLINEAR 创建线性标注

DG *DIMALIGNED 创建对齐线性标注

DR *DIMRADIUS 创建圆和圆弧的半径标注

DT *DIST 测量两点之间的距离和角度

DV *DVIEW 定义平行投影或透视视图

DZ *LEADER 创建连结注释与几何特征的引线

--E *ERASE 从图形中删除对象

ED *DDEDIT 编辑文字、标注文字、属性定义和特征控制框

ES *ELLIPSE 创建椭圆

EG *LENGTHEN 修改对象的长度和圆弧的包含角 EX *EXTEND 延伸对象

CAD左手键快捷键

CAD左手键快捷键

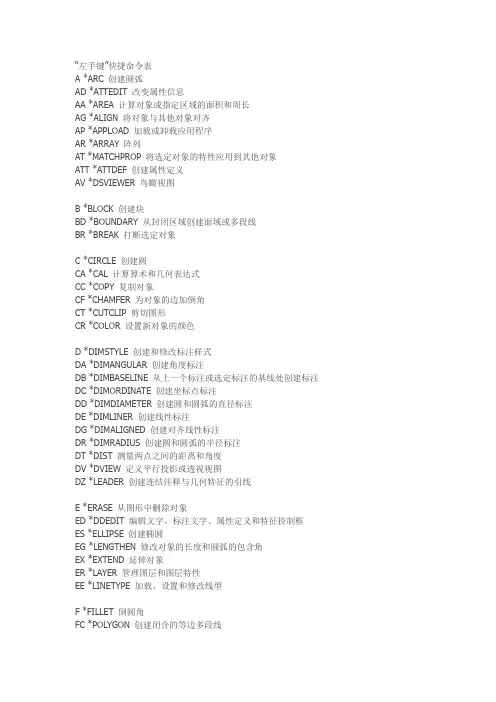

“左手键”快捷命令表

A *ARC 创建圆弧

AD *ATTEDIT 改变属性信息

AA *AREA 计算对象或指定区域的面积和周长

AG *ALIGN 将对象与其他对象对齐

AP *APPLOAD 加载或卸载应用程序

AR *ARRAY 阵列

AT *MATCHPROP 将选定对象的特性应用到其他对象

ATT *ATTDEF 创建属性定义

AV *DSVIEWER 鸟瞰视图

B *BLOCK 创建块

BD *BOUNDARY 从封闭区域创建面域或多段线

BR *BREAK 打断选定对象

C *CIRCLE 创建圆

CA *CAL 计算算术和几何表达式

CC *COPY 复制对象

CF *CHAMFER 为对象的边加倒角

CT *CUTCLIP 剪切图形

CR *COLOR 设置新对象的颜色

D *DIMSTYLE 创建和修改标注样式

DA *DIMANGULAR 创建角度标注

DB *DIMBASELINE 从上一个标注或选定标注的基线处创建标注

DC *DIMORDINATE 创建坐标点标注

DD *DIMDIAMETER 创建圆和圆弧的直径标注

DE *DIMLINER 创建线性标注

DG *DIMALIGNED 创建对齐线性标注

DR *DIMRADIUS

创建圆和圆弧的半径标注

DT *DIST 测量两点之间的距离和角度

DV *DVIEW 定义平行投影或透视视图

DZ *LEADER 创建连结注释与几何特征的引线

E *ERASE 从图形中删除对象

ED *DDEDIT 编辑文字、标注文字、属性定义和特征控制框

ES *ELLIPSE 创建椭圆

EG *LENGTHEN 修改对象的长度和圆弧的包含角

EX *EXTEND 延伸对象

ER *LAYER 管理图层和图层特性

PKPM操作步骤

PKPM操作步骤

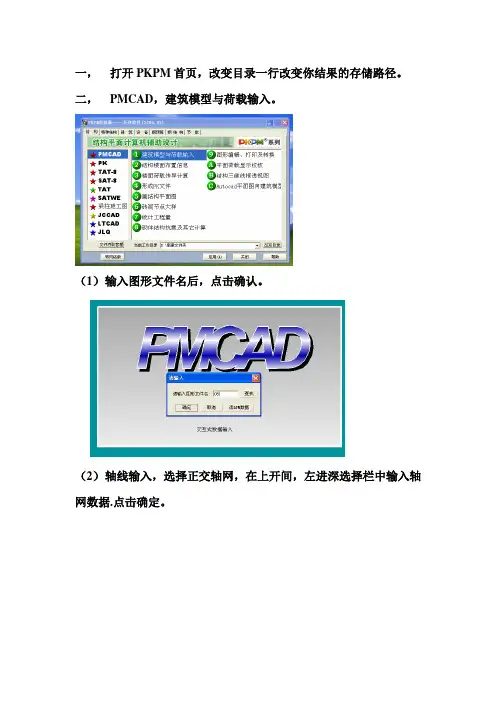

一， 打开PKPM首页，改变目录一行改变你结果的存储路径。

二， PMCAD，建筑模型与荷载输入。

（1） 输入图形文件名后，点击确认。

（2） 轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。

（3） 点击轴线命名，TAB键成批输入，移光标点取起始轴线。按ESC键后输入轴线。命1，同样的在纵轴命名，起始轴号为A

（4） 楼层定义：

柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。方便快捷，当然也可以用其他三种方式。柱布置用到大家的结构力学知识和钢混知识。柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。

主梁布置，与柱布置方法一样，要注意的一点是，次梁也需在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。

（5） 本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。

（6） 荷载输入：

楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用

4.2KN/mm）及活荷载（规范规定为2）。注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。

设计参数，按照截图所示修改信息。地震烈度为6度，基

本风压为0.45。

（7） 楼层组装

根据需要增加楼层层数，如截图所示。复制层数为四层，标准层1荷载标注层1：4.2，2.0。在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。此建筑物的层数为5层。

快捷键使用技巧(论坛发布)

快捷键使用技巧(论坛发布)

PRO/E快捷键应用技巧

4073 邓定文

Pro/E以其优秀的三维造型功能、强大的参数式设计和统一数据库管理等特点,使其成为目前国内外机械制造业中应用最广泛的CAD/CAM软件之一。

在PRO/E丰富的造型界面中，可以使用鼠标来完成大部分工作。因而操作人员右手一直繁忙的操作鼠标，而左手大部分时间是空着的。因此可以通过左手位小写字母设置快捷键符号，使左、右手协调工作,提高作图效率。

一、快捷键的定义

快捷键(Map keys) 也称为加速键，是软件设计者设计或者使用者自定义的键盘操作命令，应用于各种软件当中，其中工程制图、三维制图中应用非常广泛。如一般软件都通用的CTRL+C、CTRL+V、CTRL+S、CTRL+X等快捷组合键都是快捷键，功能键F1、F2，等等也是快捷键，AUTO CAD中大部分操作都支持快捷键功能。Pro/ENGINEER中默认了定义为数不多的快捷键,如“CTRL+R”可执行【视图】菜单下的【重画】命令等。为进一步提高做图效率,用户可根据个人习惯定制新的快捷键。

二、定义快捷键的方法

PRO/E提供了快捷键定义功能，主要由以下几个步骤：

1、 新建或打开任意一个3D零件图。需要注意的是, 在零件/组装/草绘等环境中，不同环境定义的快捷键只能够在相应的环境中使用。要建立对应模式的快捷键,在开始建立前,必进首先入这个模式下工作。

2、 单击菜单【工具】→【映射键】，会弹出如图1所示【映射键】对话框，单击【新建】，弹出图二所示【录制映射键】对话框。

3、在对话框二【键序列】选项中输入键盘快捷键，在说明中填写快捷键代表的说明和应用环境，如【aa】添加新零件（装配）。

图1 映射键对话框 图2 录制映射键对话框

4、单击【录制】，开始录制动作。

5、鼠标移动到主窗口，单击【插入】→【元件】→【装配】，或者单击工具栏中的装配按钮。

6、鼠标移回对话框2，单击【停止】、【确定】录制结束。 7、在对话框1的【保存映射键】中，单击【全部】，弹出的保存对话框，其中【文件类型】不用修改，【名字】和保存路径自己可以选择和修改。值得注意的是，在不同的环境中，如零件、装配环境中，如果一次定义所有的映射键，可以一起保存，不需要每次都保存，将导致信息重复写如配置文件。
