PKPM教程入门必知技巧

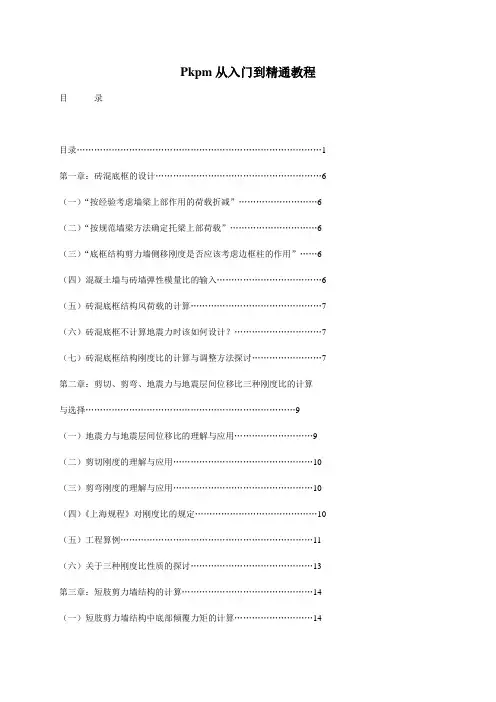

Pkpm从入门到精通教程目录目录 (1)第一章：砖混底框的设计 (6)（一）“按经验考虑墙梁上部作用的荷载折减” (6)（二）“按规范墙梁方法确定托梁上部荷载” (6)（三）“底框结构剪力墙侧移刚度是否应该考虑边框柱的作用” (6)（四）混凝土墙与砖墙弹性模量比的输入 (6)（五）砖混底框结构风荷载的计算 (7)（六）砖混底框不计算地震力时该如何设计？ (7)（七）砖混底框结构刚度比的计算与调整方法探讨 (7)第二章：剪切、剪弯、地震力与地震层间位移比三种刚度比的计算与选择 (9)（一）地震力与地震层间位移比的理解与应用 (9)（二）剪切刚度的理解与应用 (10)（三）剪弯刚度的理解与应用 (10)（四）《上海规程》对刚度比的规定 (10)（五）工程算例 (11)（六）关于三种刚度比性质的探讨 (13)第三章：短肢剪力墙结构的计算 (14)（一）短肢剪力墙结构中底部倾覆力矩的计算 (14)（二）带框支结构短肢剪力墙的计算 (14)第四章：多塔结构的计算 (19)（一）带变形缝结构的计算 (19)（二）大底盘多塔结构的计算 (20)第五章：总刚计算模型不过的主要原因 (21)（一）多塔定义不对 (21)（二）悬空构件 (22)（三）铰接构件定义不对 (22)第六章：错层结构的计算 (22)（一）错层结构的模型输入 (22)（二）错层结构的计算 (23)第七章：PKPM软件关于砼柱计算长度系数的计算 (23)（一）规范要求 (23)（二）工程算例 (24)（三）SATWE软件的计算结果 (24)（四）注意事项 (25)（五）如何判断“水平荷载产生的弯矩设计值占总弯矩设计值的75％以上”这个条件？ (26)第八章：梁上架柱结构的荷载导算 (26)（一）工程概况 (26)（二）内力分析 (27)第九章：如何选择剪力墙连梁的两种刚度模型 (28)（一）剪力墙连梁变形的相对位移 (28)（二）结论 (28)第十章：板带截面法计算板柱剪力墙结构体系 (29)（一）板柱剪力墙结构体系的计算方法 (29)（二）有限元法计算的问题 (29)（三）板带截面法的特点 (29)第十一章：弹性楼板的计算和选择 (29)（一）什么是弹性楼板 (30)（二）弹性楼板的选择与判断 (30)（三）四种计算模式的意义和适用范围 (30)（四）工程实例 (32)第十二章：斜屋面结构的计算 (34)（一）斜屋面的建模 (34)（二）软件对屋面斜板的处理 (34)（三）斜屋面结构的计算 (34)（四）工程实例 (35)第十三章：次梁按主梁输和按次梁输的区别 (38)（一）导荷方式相同 (38)（二）空间作用不同 (38)（三）内力计算不同 (38)（四）工程实例 (38)第十四章：不规则结构方案调整的几种主要方法 (40)（一）工程算例1 (40)（二）工程算例2 (43)第十五章：用SATWE软件计算井字梁结构，为什么其计算结果与查井字梁结构计算表相差很大？ (44)（一）计算假定不同 (44)（二）计算假定不同的结果 (44)（三）工程算例 (44)（四）砖混结构，井字梁楼盖，如何计算？ (45)第十六章：JCCAD软件应用中的主要问题 (45)（一）地质资料的输入 (45)（二）荷载的输入 (46)（三）筏板基础的输入 (47)（四）弹性地基梁基础 (47)第十七章：基础的计算 (48)（一）联合基础的计算 (48)（二）砖混结构构造柱基础的计算 (49)（三）浅基础的最小配筋率如何计算？ (49)（四）基础重心校核 (49)（五）弹性地基梁5种计算模式该如何选择？ (50)（六）桩筏筏板有限元计算筏板基础时，倒楼盖和弹性地基梁板模型计算结果差异很大，为什么？ (51)（七）为什么同一个梁式筏板基础，采用梁元法计算和采用板元法计算二者之间会相差较大？ (52)（八）基础沉降计算时，为什么会出现沉降计算值为0？ (52)（九）基床反力系数K值的计算 (52)（十）单桩刚度的计算 (53)第十八章：钢结构 (53)（一）Mu＜1.2Mp何意？如何解决？ (53)（二）节点域不满足要求何意？如何解决？ (55)（三）门式刚架结构，柱子的截面很大，应力比也很小，为什么柱长细比总不能满足要求？ (57)第十九章：其它问题 (60)（一）结构周期比的计算 (60)（二）为什么SATWE软件在调整0.2Q0系数时要默认最大值为2.0？如果想突破最大默认值该怎么办？ (61)（三）为什么有时候弹性板下的位移值小于刚性板下的位移值？ (61)（四）模拟施工1、模拟施工2和一次性加载三者之间有何联系与区别？ (61)（五）如果地震加速度值不是规范规定中的值该怎么办？ (62)（六）砼柱的单、双偏压计算该如何选择？ (62)（七）梁柱重叠部分简化为刚域该如何选择？ (62)（八）结构振型数的选取 (62)（九）顶塔楼地震作用放大系数该如何填？ (63)（十）底部加强区起算层号该如何填？ (63)（十一）结构基本周期是什么意思？该如何填？ (64)（十二）一根砼柱托两根不在同一条轴线上的梁该如何实现？ (64)（十三）砼剪力墙暗柱为什么会超筋？ (64)（十四）剪力墙边缘构件，钢筋配筋面积太大怎么办？ (64)（十五）如何解决人防地下室工程梁延性比超限问题？ (66)（十六）斜支撑输入中的常见问题 (67)（十七）SATWE软件中“强制执行刚性板假定”是何意？该如何选择？ (67)（十八）何时考虑双向地震作用？ (67)（十九）SATWE和TAT软件中“底层柱墙最大组合内力”里的值是设计值还是标准值？可否作为基础设计依据？ (68)第一章砖混底框的设计（一）“按经验考虑墙梁上部作用的荷载折减”⑴由于墙梁的反拱作用，使得一部分荷载直接传给了竖向构件，从而使墙梁的荷载降低。

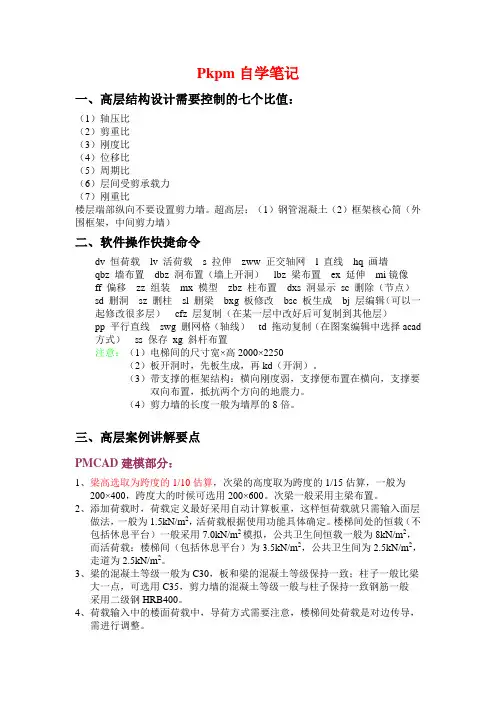

Pkpm自学笔记一、高层结构设计需要控制的七个比值：（1）轴压比（2）剪重比（3）刚度比（4）位移比（5）周期比（6）层间受剪承载力（7）刚重比楼层端部纵向不要设置剪力墙。

超高层：（1）钢管混凝土（2）框架核心筒（外围框架，中间剪力墙）二、软件操作快捷命令dv 恒荷载lv 活荷载s 拉伸zww 正交轴网l 直线hq 画墙qbz 墙布置dbz 洞布置（墙上开洞）lbz 梁布置ex 延伸mi镜像ff 偏移zz 组装mx 模型zbz 柱布置dxs 洞显示sc 删除（节点）sd 删洞sz 删柱sl 删梁bxg 板修改bsc 板生成bj 层编辑（可以一起修改很多层）cfz 层复制（在某一层中改好后可复制到其他层）pp 平行直线swg 删网格（轴线）td 拖动复制（在图案编辑中选择acad 方式）ss 保存xg 斜杆布置注意：（1）电梯间的尺寸宽×高2000×2250（2）板开洞时，先板生成，再kd（开洞）。

（3）带支撑的框架结构：横向刚度弱，支撑便布置在横向，支撑要双向布置，抵抗两个方向的地震力。

（4）剪力墙的长度一般为墙厚的8倍。

三、高层案例讲解要点PMCAD建模部分：1、梁高选取为跨度的1/10估算，次梁的高度取为跨度的1/15估算，一般为200×400，跨度大的时候可选用200×600。

次梁一般采用主梁布置。

2、添加荷载时，荷载定义最好采用自动计算板重，这样恒荷载就只需输入面层做法，一般为1.5kN/m2，活荷载根据使用功能具体确定。

楼梯间处的恒载（不包括休息平台）一般采用7.0kN/m2模拟，公共卫生间恒载一般为8kN/m2，而活荷载：楼梯间（包括休息平台）为3.5kN/m2，公共卫生间为2.5kN/m2，走道为2.5kN/m2。

3、梁的混凝土等级一般为C30，板和梁的混凝土等级保持一致；柱子一般比梁大一点，可选用C35，剪力墙的混凝土等级一般与柱子保持一致钢筋一般采用二级钢HRB400。

PKPM参数设置教程PKPM是一款常用的结构分析和设计软件，它具有简单易用、功能强大的特点。

在进行结构分析和设计时，正确设置PKPM的参数是非常重要的，本教程将为大家详细介绍PKPM参数设置的步骤和注意事项。

一、模型参数设置1.材料参数：在PKPM中，材料参数包括混凝土、钢筋等材料的强度和弹性模量等属性。

在进行结构分析和设计之前，需要根据实际情况输入正确的材料参数。

2.截面参数：截面参数是指梁、柱、梁柱节点等构件的截面尺寸和形状等属性。

在进行结构分析和设计之前，需要根据实际情况输入正确的截面参数。

3.支座参数：支座参数是指结构的支座类型、支座刚度等属性。

在进行结构分析和设计之前，需要根据实际情况输入正确的支座参数。

二、荷载参数设置1.面积荷载：在PKPM中，面积荷载可以是均布荷载、集中荷载等。

在进行结构分析和设计之前，需要根据实际情况输入正确的面积荷载参数，包括荷载的大小和作用位置等。

2.点荷载：点荷载是指作用在结构上的集中力或集中力矩。

在进行结构分析和设计之前，需要根据实际情况输入正确的点荷载参数，包括荷载的大小和作用位置等。

3.温度荷载：温度荷载是指由于温度变化引起的结构变形。

在进行结构分析和设计之前，需要根据实际情况输入正确的温度荷载参数，包括温度变化范围和温度变化系数等。

三、分析参数设置1.分析类型：在PKPM中，分析类型包括静力分析、模态分析和动力时程分析等。

在进行结构分析和设计之前，需要根据实际情况选择合适的分析类型。

2.求解控制：在PKPM中，求解控制包括杆件分析控制和节点分析控制等。

在进行结构分析和设计之前，需要根据实际情况设置合适的求解控制参数。

3.分析选项：在PKPM中，分析选项包括荷载组合、组合类型等。

在进行结构分析和设计之前，需要根据实际情况选择适合的分析选项。

四、设计参数设置1.验算参数：在PKPM中，验算参数包括构件的抗弯强度、剪切强度等。

在进行结构设计之前，需要根据实际情况设置正确的验算参数。

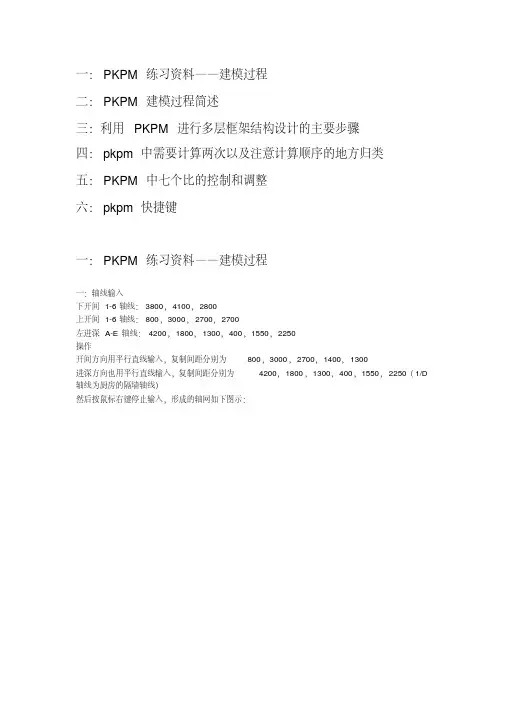

一：PKPM练习资料——建模过程二：PKPM建模过程简述三：利用PKPM进行多层框架结构设计的主要步骤四：pkpm中需要计算两次以及注意计算顺序的地方归类五：PKPM中七个比的控制和调整六：pkpm快捷键一：PKPM练习资料——建模过程一：轴线输入下开间1-6轴线：3800，4100，2800上开间1-6轴线：800，3000，2700，2700左进深A-E轴线：4200，1800，1300，400，1550，2250操作开间方向用平行直线输入，复制间距分别为800，3000，2700，1400，1300进深方向也用平行直线输入，复制间距分别为4200，1800，1300，400，1550，2250（1/D 轴线为厨房的隔墙轴线）然后按鼠标右键停止输入，形成的轴网如下图示：初步形成的轴网二：网格生成用【形成网点】形成节点和网格线【网点编辑】→【删除节点】把无用的节点删除然后再把不需要的节点删掉，形成最终的轴网如下图所示最终的轴网在卫生间旁边有一道次梁，用【平行直线】往左复制1200（左为负），形成新的网格节点，然后用【网格生成】的形成网点的功能，形成如下图示然后用【删除网格】功能以光标方式把不需要的网格删除，形成的图如下所示注：由于建筑平面规则，也可采用【正交轴网】方式建立轴网。

（此时比如下开间指下部的轴线之间的距离）操作过程截图见下此处“轴缩进”指上下开间轴线与下上部轴网的距离，避免一些不必要的节点的生成。

“输轴号”指在每条轴线上进行轴号的输入对于阳台梁轴线，用【平行直线】往下复制1500（往下为负），对两端封口的阳台悬挑梁轴线，用“延伸”按钮。

完成的图如下【轴线命名】主要为方便后期施工图设计，在第一个标准层建立完成之后进行轴号输入，避免后面标准层轴线命名的重复使用。

【节点距离】为两个节点间的最小距离，如果两个节点距离小于输入的节点距离，程序将两个节点合并为一个节点，这样主要是避免在输入时没有捕捉到节点形成一些误差，另外一些相邻的节点在结构计算中会引起一些歧义（一般为50）。

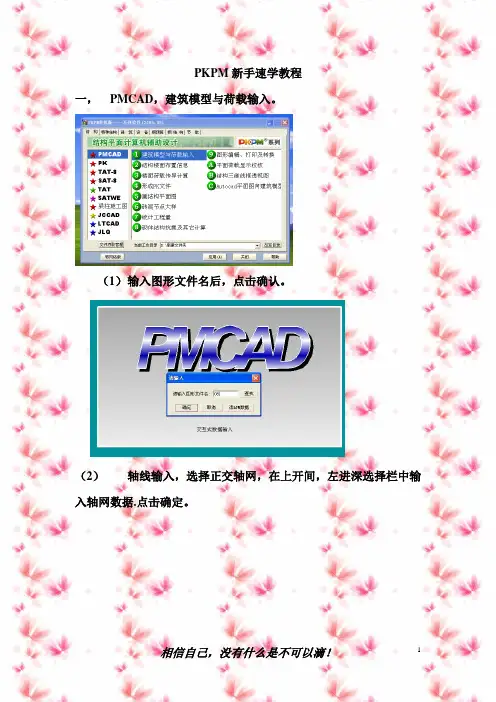

PKPM新手速学教程一，PMCAD，建筑模型与荷载输入。

（1）输入图形文件名后，点击确认。

（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。

（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。

按ESC键后输入轴线。

命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。

方便快捷，当然也可以用其他三种方式。

柱布置用到大家的结构力学知识和钢混知识。

柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。

主梁布置，与柱布置方法一样，要注意的一点是，次梁也需在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。

主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。

（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。

（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm）及活荷载（规范规定为2）。

注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。

设计参数，按照截图所示修改信息。

地震烈度为6度，基本风压为0.45。

（7）楼层组装根据需要增加楼层层数，如截图所示。

复制层数为四层，标准层1荷载标注层1：4.2，2.0。

在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。

此建筑物的层数为5层。

点击楼层组装，重新组装确定。

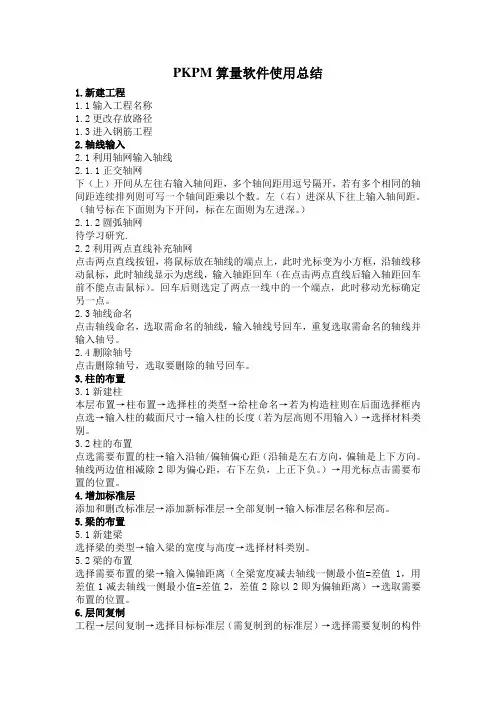

PKPM算量软件使用总结1.新建工程1.1输入工程名称1.2更改存放路径1.3进入钢筋工程2.轴线输入2.1利用轴网输入轴线2.1.1正交轴网下（上）开间从左往右输入轴间距，多个轴间距用逗号隔开，若有多个相同的轴间距连续排列则可写一个轴间距乘以个数。

左（右）进深从下往上输入轴间距。

（轴号标在下面则为下开间，标在左面则为左进深。

）2.1.2圆弧轴网待学习研究.2.2利用两点直线补充轴网点击两点直线按钮，将鼠标放在轴线的端点上，此时光标变为小方框，沿轴线移动鼠标，此时轴线显示为虑线，输入轴距回车（在点击两点直线后输入轴距回车前不能点击鼠标）。

回车后则选定了两点一线中的一个端点，此时移动光标确定另一点。

2.3轴线命名点击轴线命名，选取需命名的轴线，输入轴线号回车，重复选取需命名的轴线并输入轴号。

2.4删除轴号点击删除轴号，选取要删除的轴号回车。

3.柱的布置3.1新建柱本层布置→柱布置→选择柱的类型→给柱命名→若为构造柱则在后面选择框内点选→输入柱的截面尺寸→输入柱的长度（若为层高则不用输入）→选择材料类别。

3.2柱的布置点选需要布置的柱→输入沿轴/偏轴偏心距（沿轴是左右方向，偏轴是上下方向。

轴线两边值相减除2即为偏心距，右下左负，上正下负。

）→用光标点击需要布置的位置。

4.增加标准层添加和删改标准层→添加新标准层→全部复制→输入标准层名称和层高。

5.梁的布置5.1新建梁选择梁的类型→输入梁的宽度与高度→选择材料类别。

5.2梁的布置选择需要布置的梁→输入偏轴距离（全梁宽度减去轴线一侧最小值=差值1，用差值1减去轴线一侧最小值=差值2，差值2除以2即为偏轴距离）→选取需要布置的位置。

6.层间复制工程→层间复制→选择目标标准层（需复制到的标准层）→选择需要复制的构件→用窗口选择区域→点击右键→点击左键→点击右键。

7.楼板编辑7.1生成楼板点击生成楼板→输入楼板厚度。

7.2单板布置单板布置用于不同于其他楼板需单独布置的板面。

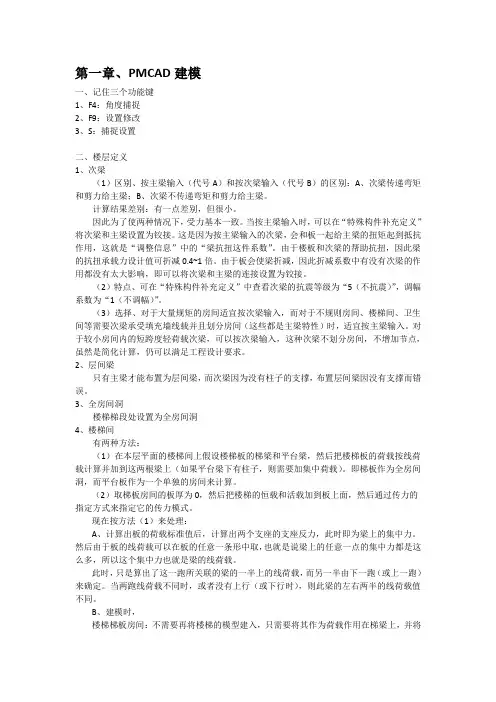

第一章、PMCAD建模一、记住三个功能键1、F4：角度捕捉2、F9：设置修改3、S：捕捉设置二、楼层定义1、次梁（1）区别、按主梁输入（代号A）和按次梁输入（代号B）的区别：A、次梁传递弯矩和剪力给主梁；B、次梁不传递弯矩和剪力给主梁。

计算结果差别：有一点差别，但很小。

因此为了使两种情况下，受力基本一致。

当按主梁输入时，可以在“特殊构件补充定义”将次梁和主梁设置为铰接。

这是因为按主梁输入的次梁，会和板一起给主梁的扭矩起到抵抗作用，这就是“调整信息”中的“梁抗扭这件系数”。

由于楼板和次梁的帮助抗扭，因此梁的抗扭承载力设计值可折减0.4~1倍。

由于板会使梁折减，因此折减系数中有没有次梁的作用都没有太大影响，即可以将次梁和主梁的连接设置为铰接。

（2）特点、可在“特殊构件补充定义”中查看次梁的抗震等级为“5（不抗震）”，调幅系数为“1（不调幅）”。

（3）选择、对于大量规矩的房间适宜按次梁输入，而对于不规则房间、楼梯间、卫生间等需要次梁承受填充墙线载并且划分房间（这些都是主梁特性）时，适宜按主梁输入。

对于较小房间内的短跨度轻荷载次梁，可以按次梁输入，这种次梁不划分房间，不增加节点，虽然是简化计算，仍可以满足工程设计要求。

2、层间梁只有主梁才能布置为层间梁，而次梁因为没有柱子的支撑，布置层间梁因没有支撑而错误。

3、全房间洞楼梯梯段处设置为全房间洞4、楼梯间有两种方法：（1）在本层平面的楼梯间上假设楼梯板的梯梁和平台梁，然后把楼梯板的荷载按线荷载计算并加到这两根梁上（如果平台梁下有柱子，则需要加集中荷载）。

即梯板作为全房间洞，而平台板作为一个单独的房间来计算。

（2）取梯板房间的板厚为0，然后把楼梯的恒载和活载加到板上面，然后通过传力的指定方式来指定它的传力模式。

现在按方法（1）来处理：A、计算出板的荷载标准值后，计算出两个支座的支座反力，此时即为梁上的集中力。

然后由于板的线荷载可以在板的任意一条形中取，也就是说梁上的任意一点的集中力都是这么多，所以这个集中力也就是梁的线荷载。

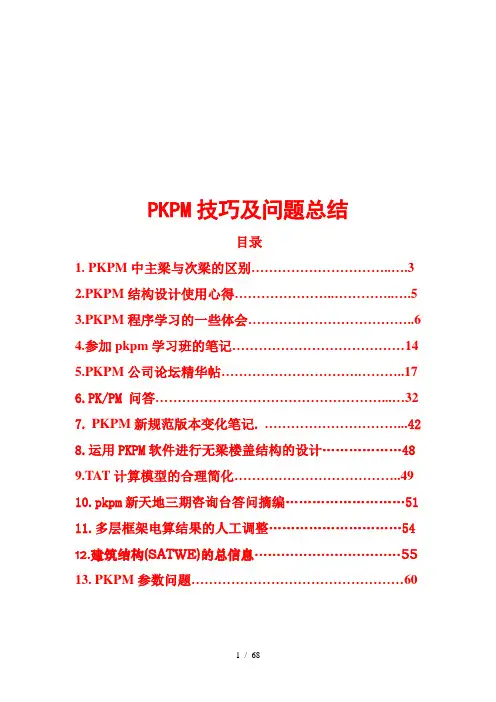

PKPM技巧及问题总结目录1. PKPM中主梁与次梁的区别 (3)2.PKPM结构设计使用心得 (5)3.PKPM程序学习的一些体会 (6)4.参加pkpm学习班的笔记 (14)5.PKPM公司论坛精华帖 (17)6.PK/PM 问答 (32)7. PKPM新规范版本变化笔记 (42)8.运用PKPM软件进行无梁楼盖结构的设计 (48)9.TAT计算模型的合理简化 (49)10.pkpm新天地三期咨询台答问摘编 (51)11.多层框架电算结果的人工调整 (54)12.建筑结构(SATWE)的总信息 (55)13. PKPM参数问题 (60)一. PKPM中主梁与次梁的区别-------------次梁在PMCAD主菜单1和主菜单2不同输入方法的比较分析次梁可在PMCAD主菜单1中和其它主梁一起输入，程序上称为“按主梁输入的次梁”，也可在PMCAD主菜2的“次梁布置”菜单中输入，此时不论在矩形或非矩形房间内均可输入次梁，但只能以房间为单元输入，输入方式不如在PMCAD主菜单1中方便。

次梁在主菜单1输入时，梁的相交处会形成大量无柱联接节点，节点又把一跨梁分成一段段的小梁，因此整个平面的梁根数和节点数会增加很多。

因为划分房间单元是按梁进行的，因此整个平面的房间碎小，数量众多。

次梁在主菜单2输入时，次梁端点不形成节点，不切分主梁，次梁的单元是房间两支承点之间的梁段，次梁与次梁之间也不形成节点，这时可避免形成过多的无柱节点，整个平面的主梁根数和节点数大大减少，房间数量也大大减少。

因此，当工程规模较大而节点，杆件或房间数量可能超出程序允许范围时，把次梁放在主菜2输入可有效地、大幅度减少节点、杆件和房间的数量。

在主菜单1中输入次梁（简称当主梁输）和在主菜单2中输入的次梁（简称当次梁输）在程序处理上有很多不同点，计算和绘图结果也会不同。

1、导荷方式的不同作用于楼板上的恒活荷是以房间为单元传导的，次梁当主梁输时，楼板荷载直接传导到同边的梁上。

实验一PKPM入门一、实验目的1、通过一个例题操作的全过程，使学生快速了解PKPM软件的操作步骤，体验结构设计电算化的简便之处，提高学习掌握计算机辅助设计的信心和兴趣。

2、本实验不以逼真的工程设计为目标，因而尽量简化构件布置和楼层设定，尽量采用程序的默认值，以降低参数设置难度和简化操作过程。

学生不必拘泥细节，只要依样完成全部操作即可，以便把注意力放在软件使用和工作流程上。

二、工程概况某工程为五层框架结构，各楼层高为3.3m，顶层为四坡屋顶，屋脊高度为8.4m。

平面各网格边长为6000mmX6000mm，柱截面为500mmX500mm，梁截面为300mmX600mm。

基础为柱下独立基础。

结构平面图和轴测图如图所示。

三、实验内容1建立模型1.1建立新工程1、启动PKPM程序双击桌面上的PKPM图标（或点击开始->所有程序->PKPM CAD系列工程软件->PKPM主菜单，启动PKPM程序，显示PKPM软件主界面如图所示。

2、创建新目录请在当前工作目录（一般来说，pkpm的默认目录为C:\PKPMEORK）下建立一个新的目录，目录名称为“ex1”。

并改变工作目录到ex1。

3、启动建模程序在主界面的“结构”页中选择“PMCAD”第一项“建筑模型与荷载输入”，点击“应用”，进入建立模型状态。

在弹出的交互式数据输入对话框中，输入文件名“ex1”，点取确定，如图所示，启动建模程序。

1.2建立轴网1、正交轴网输入点取[轴线输入/正交轴网]，在直线轴网输入对话框中输入正交轴网参数。

在屏幕绘图区域，将已生成的正交轴网拖放到合适的位置，点击鼠标左键将轴网定位。

2、轴线命名点击[轴线输入/轴网命名]，利用TAB键切换轴线选择方式到“成批轴线命名”，利用光标选择起始轴线，系统提示“移光标去掉不标注的周线（[ESC]没有）”，因此可以按[ESC]键，输入起始轴线的名称，水平轴线输入1，垂直方向输入A，完成所有的轴线命名。

框架结构模型建立软件一：PMCAD操作步骤基本命令一PM交互式数据输入1．轴线输入两点直线平行直线正交轴网2．轴线命名网格生成－轴线命名3．构件定义（1）柱定义（2）梁定义4．楼层定义（1）柱布置（2）梁布置（3）本层信息（4）层编辑5．荷载定义6．楼层组装7．参数修改总信息地震信息风荷载信息二输入次梁楼板1．次梁布置2．修改板厚3．楼板错层三输入荷载信息1．楼面荷载2．梁间荷载四画结构平面图（1）参数修改：裂缝宽度（2）板配筋轴线标注板厚标注楼面标高图名软件二：SAT-8一接PM生成SATWE数据1．分析与设计参数补充定义不计算地震力2．生成SATWE数据文件3．数据检查二结构分析与构件内力计算三构件配筋设计与验算四PM次梁内力与配筋计算五分析结果图形与文本显示配筋简图六梁归并七梁平面图画法（1）参数修改：裂缝宽度（2）次梁吊筋轴线标注楼面标高图名八柱归并九平面图柱大样画法（1）参数设置：截面注写2 （2）柱子定位层高表图名操作要点分析：1．柱布置：根据建筑施工图平面布局，合理设计结构体系，选择适当的柱布置处。

2．梁布置：（1）根据结构体系布局，与框架柱形成双向框架结构体系；（2）有墙处下设梁；（3）现浇板短边尺寸大于5米以上，宜设梁置原则。

3．柱定义：截面尺寸取值：N/fc A≤1（N：柱子所承担的竖向轴力设计值；fc：柱所采用混凝土的轴心抗压强度设计值；A：柱子截面面积）一般多层框架结构柱截面尺寸在400mm左右。

4．梁定义：（1）截面宽度一般与墙等厚，取250mm；（2）截面高度与跨度有关，框架梁取跨度的1/8~1/12，次梁取跨度的1/12~1/15，悬挑梁取跨度的1/4~1/6。

5．楼板厚度：一般不大于楼板短边尺寸的1/30。

6．楼面荷载：（1）楼面恒载：一般4.0KN/M2左右15厚地砖面层＋25厚1:3水泥砂浆结合层＋110厚现浇板＋15厚板底粉刷：0.04X20+25X0.11+0.015X17=3.9KN/M2（2）楼面活载：根据国标《建筑结构荷载规范》取值，例如：住宅、宿舍：2.0KN/M2办公楼、教室：2.0KN/M2走廊、楼梯（住宅、宿舍）：2.0KN/M2 走廊、楼梯（办公楼、教室）：2.5KN/M2阳台（一般情况）：2.5KN/M2（3）屋面恒载：一般6.0KN/M2左右（4）屋面活载：根据国标《建筑结构荷载规范》取值，例如：不上人屋面：0.5KN/M2上人屋面：2.0KN/M27．梁间荷载：240厚多孔砖外墙： 4.8X(3.6-0.5)≈15.0KN/M240厚多孔砖外墙：（开窗） 4.8X(3.6-0.5)X0.8≈12.0KN/M240厚加气混凝土砌块内墙： 2.5X(3.6-0.5)≈8.0KN/M120厚多孔砖内墙： 2.5X(3.6-0.5)≈8.0KN/M栏杆： 5.0KN/M屋顶120厚砼栏板：(1.4M) 5.0KN/M8．常见问题：当出现超筋，在PMCAD软件的第一步“PM交互式数据输入”中修改梁柱截面尺寸后，退出在“是否生成接后面菜单的数据”时，必须选择“Y”；然后操作运行第二步“输入次梁楼板”和第三步“输入荷载信息”；再操作运行SAT-8中的第一步～第四步；最后在第五步“分析结果图形与文本显示”中的第二项“配筋简图”中检查是否还有超筋信息。

PKPM结构设计软件应用教程PKPM（结构分析与设计软件）是一种广泛应用于建筑工程行业的结构设计软件。

它能够对建筑结构进行静力计算、动力计算、温度变形计算等，为工程师提供设计和分析的工具。

本教程将向您介绍PKPM软件的基本使用方法和一些重要功能。

1.安装与启动PKPM软件：2.创建工程项目：在软件主界面上点击“新建”按钮，然后填写工程的基本信息，如工程名称、工程地址等。

接下来，选择适当的工程类型，如住宅楼、商业建筑等。

点击“确定”按钮创建新的工程项目。

3.导入或绘制设计模型：在新建工程项目后，您可以通过导入设计模型或自己绘制设计模型来建模。

点击软件菜单栏上的“导入模型”按钮，选择合适的文件格式导入设计模型。

如果您想自己绘制设计模型，可以打开软件提供的绘图工具，如“墙体绘制工具”、“梁绘制工具”等。

4.结构材料与截面设置：在设计模型绘制完成后，您需要为各个结构构件设置合适的材料属性和截面属性。

在软件主界面左侧的“材料属性”栏和“截面属性”栏中，点击“添加”按钮，然后选择适当的材料和截面进行设置。

5.载重设置：在设计模型和材料截面属性设置完成后，您需要为结构模型设置适当的载荷。

在软件主界面上选择“载荷设置”选项卡，然后点击“添加”按钮，选择对应的载荷类型，如重力荷载、风荷载等，并根据实际情况填写各项参数。

6.结构分析与设计：在设置好材料截面和载荷后，可以进行结构的静力分析与设计。

点击软件主界面上的“计算”按钮，等待软件自动进行静力分析以及设计结果的输出。

您可以查看分析结果，并根据需要进行设计修改。

7.其他功能介绍：PKPM软件还提供了一些其他的功能，如动力分析、温度变形分析、施工工况分析等。

您可以从软件主界面上的菜单栏中选择相应的功能模块进行操作。

总结：本教程向您简要介绍了PKPM（结构分析与设计软件）的基本使用方法和一些重要功能。

通过掌握这些基本应用技巧，您可以更好地利用PKPM软件进行结构设计与分析工作。
