单片机实现流水灯循环
#include
sbit duan=P2^2;
sbit wei=P2^3;
delay(unsigned int a)
{
unsigned int b;
for(;a>0;a--)
for(b=0;b<=500;b++);
}
unsigned int a[4]={0xfe,0xfd,0xfb,0xf7},n=0; main()
{
while(1)
{
P0=a[n];
wei=1;
wei=0;
P0=0x7d;
duan=1;
duan=0;
delay(500);
n++;
if(n>=4) n=0;
}
}
**大学 物理学院 单片机花样流水灯设计实验 课题：花样流水灯设计 班级: 物理 *** 姓名: *** 学号: ……………
当今时代的智能控制电子技术，给人们的生活带来了方便和舒适，而每到晚上五颜六色的霓虹灯则把我们的城市点缀得格外迷人，为人们生活增添了不少色彩。 制作流水灯的方法有很多种，有传统的分立元件，由数字逻辑电路构成的控制系统和单片机智能控制系统等。本设计介绍一种简单实用的单片机花样流水灯设计与制作，采用基于MS-51的单片机AT89C51和发光二极管、晶振、复位、电源等电路以及必要的软件组成的以AT89C51为核心，辅以简单的数码管等设备和必要的电路，设计了一款简易的流水灯电路板，并编写简单的程序，使其能够自动工作。 本设计用AT89C51单片机为核心自制一款简易的花样流水灯，并介绍了其软件编程仿真及电路焊接实现，在实践中体验单片机的自动控制功能。该设计具有实际意义，可以在广告业、媒体宣传、装饰业等领域得到广泛应用。 关键字：AT89C51 单片机流水灯数码管
1. 单片机及其发展概况 单片机又称为单片微计算机，其特点是将微型计算机的基本功能部件（如中央处理器（CPU）、存储器、输入接口、输出接口、定时/计数器及终端系统等）全部集成在一个半导体芯片上。单片机作为一种高集成度微型计算机，已经广泛应用于工业自动化控制、智能仪器仪表、通信设备、汽车电子与航空航天电子系统、智能家居电器等各个领域。 2. Protues仿真软件简介 Protues以其数量众多的元件数据库、标准化的仿真仪器、直观的捕获界面、简洁明了的操作、强大的分析测试、可信的测试结果, 为电子工程设计节约研发时间，节省了工程设计费用。利用Protues软件设计一款通过数码管显示计数时间的流水灯电路及Keil C软件编程后，再将两者关联则可以简单快速的进行仿真。 【实验设计目标】 设计要求以发光二极管作为发光器件，用单片机自动控制，对8个LED 灯设计至少3种流水灯显示方式，每隔20秒变换一次显示花样，计时通过一个二位七段数码管显示。
#include
单片机课程设计 2014年 6月 15日 课 程 单片机课程设计 题 目 花样流水灯 院 系 电气工程及其自动化系 专业班级 1112班 学生姓名 温亿锋 学生学号 7 指导教师 张瑛
一丶任务 设计一款以AT89C51单片机作为主控核心，按键控制电路、流水灯显示电路以及单片机最小系统等模块组成的核心主控制电路。 二丶设计要求 通过发光二极管显示不同的花样（至少有六种花样），并且可以通过按键来控制流水灯的速度。 三丶设计方案 本方案主要是通过对基于单片机的多控制、多闪烁方式的LED流水灯循环系统的设计，来达到本设计的要求。其硬件构成框图如下图所示，以单片机为核心控制，由单片机最小系统（时钟电路、复位电路、电源）、按键控制电路、LED 发光二极管和5V直流电源组成。 单片机流水灯循环控制系统硬件框图 此设计方案中单片机的P1口接5路按键控制电路，实现流水灯花型的切换功能；单片机的P3.7引脚接上一个按钮开关以实现对流水灯闪烁频率的控制，即实现了快慢两种节拍实现花型的变换；单片机上的P2口接八路LED发光二极管组成流水灯电路，显示流水灯循环情况。 四丶系统硬件设计 4.1 直流稳压电源电路
对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源电路的稳定可靠是系统平稳运行的前提和基础。电子设备除用电池供电外，还采用市电（交流电网）供电。通过变压、整流、滤波和稳压后，得到稳定的直流电。直流稳压电源是电子设备的重要组成部分。本项目直流稳压电源为+5V。 直流稳压电源的制作一般有3种制作形式，分别是分立元件构成的稳压电源、线性集成稳压电源和开关稳压电源。下图为稳压电源采用的是三端集成稳压器7805构成的正5V直流电源。 三端固定式集成稳压电源电路图 AT89C51单片机的工作电压范围：4.0V---5.5V，所以通常给单片机外接5V 直流电源。此处用3节1.5V的干电池供电。 4.2 单片机最小系统 要使单片机工作起来，最基本的电路的构成由单片机、时钟电路、复位电路等组成，单片机最小系统如图所示。 时钟电路：本系统采用单片机内部方式产生时钟信号，用于外接一个12MHz 石英晶体振荡器和2个30pF微调电容，构成稳定的的自激振荡器，其发出的脉冲直接送入内部的时钟电路。 复位电路：确定单片机工作的起始状态，完成单片机的启动过程。单片机系统的复位方式有上电自动复位和手动按键复位。本设计采用手动按键复位，该复位方式同样具有上电自动复位功能。
单片机流水灯实验报告
————————————————————————————————作者：————————————————————————————————日期：

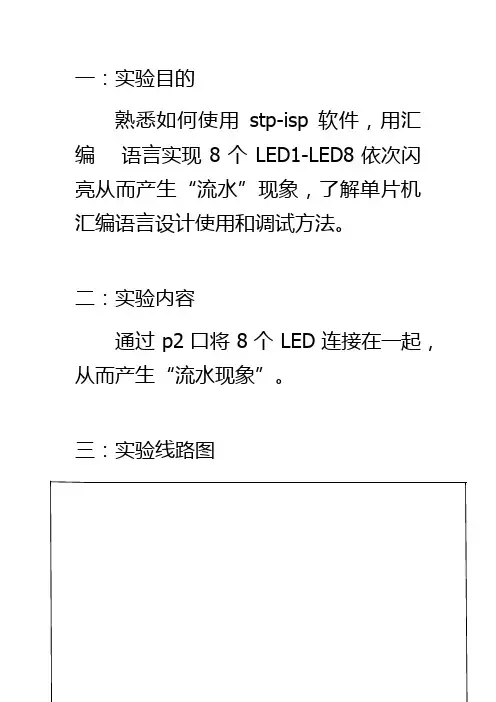

51单片机流水灯试验 一、实验目的 1.了解51单片机的引脚结构。 2.根据所学汇编语言编写代码实现LED灯的流水功能。 3.利用开发板下载hex文件后验证功能。 二、实验器材 个人电脑，80c51单片机，开发板 三、实验原理 单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。使用rl或rr a实现位的转换。 A寄存器的位经过rr a之后转换如下所示： A0A1A2A3A4A5A6A7 然后将A寄存器转换一次便送给P2即MOV P2,A便将转换后的数送到了P2口，不断循环下去，便实现了逐位置一操作。
四、 实验电路图 a11 a22 3 a3 4a4b1b2b3b45678GND 0a11 a22 3 a34 a4P2.4P2.5P2.6P2.75678a11 a22 3 a34 a4P2.0P2.1P2.2P2.35678Vcc10+5 v 80C51 五、 通过仿真实验正确性
代码如下：ORG 0 MOV A,#00000001B LOOP:MOV P2,A RL A ACALL DELAY SJMP LOOP DELAY:MOV R1,#255 DEL2:MOV R2,#250 DEL1:DJNZ R2,DEL1
流水灯实习报告 一、实验原理 单片机通过P0口连接锁存器74ls273，P0同时作为低八位地址，实验板内P2口连接74ls138，任意一个输出连接74ls273片选，再将74ls273接八个LED灯，通过软件控制对74ls273送入显示数据就可以按要求显示了。 二、硬件原理图 三、实验程序 ORG 0000H AJMP START ORG 001BH AJMP INT
ORG 0100H START:MOV SP,#60H MOV TMOD,#10H MOV TL1,#00H MOV TH1,#4CH MOV R0,#00H MOV R1,#20 SETB TR1 SETB ET1 SETB EA SJMP $ INT:PUSH ACC PUSH PSW PUSH DPL PUSH DPH CLR TR1 MOV TL1,#B0H MOV TH1,#3CH SETB TR1 DJNZ R1,EXIT MOV R1,#20 MOV DPTR,#DATA
MOV A,R0 MOVC A,@A+DPTR MOV DPTR,#8000H Movx @DPTR,A INC R0 ANL 00,#07H EXIT:POP DPH POP DPL POP PSW POP ACC RETI DATA:DB 05H,0AH,50H,0A0H,55H,0AAH,0FFH,0H END 四、实验功能 以实验机上74LS273做输出口，接八只发光二极管，编写程序，使开机后第一秒钟L1,L3亮,第二秒钟L2,L4亮,第三秒钟L5,L7亮,第四秒钟L6,L8亮,第五秒钟L1,L3,L5,L7亮,第六秒钟L2,L4,L6,L8亮,第七秒钟八个二极管全亮,第八秒钟全灭,以后又从头开始,L1,L3亮,然后L2,L4亮……一直循环下去. 五、实验总结 通过这次课程设计，我拓宽了知识面，锻炼了能力，综合素质得到较大提高。而安排课程设计的基本目的，是在于通过理论
1.第一个发光管以间隔200ms 闪烁。 2. 8 个发光管由上至下间隔1s 流动，其中每个管亮500ms, 灭500ms 。 3. 8 个发光管来回流动，第个管亮100ms 。 4. 用8 个发光管演示出8 位二进制数累加过程。 5. 8 个发光管间隔200ms 由上至下，再由下至上，再重复一次，然后全部熄灭再以300ms 间隔全部闪烁 5 次。重复此过程。 6. 间隔300ms 第一次一个管亮流动一次，第二次两个管亮流动，依次到8 个管亮，然后重复整个过程。 7. 间隔300ms 先奇数亮再偶数亮，循环三次；一个灯上下循环三次；两个分别从两边往中间流动三次；再从中间往两边流动三次；8 个全部闪烁 3 次；关闭发光管，程序停止。 1 #include
uint x,y; for(x=200;x>0;x--) for(y=100;y>0;y--); } #include
基于单片机的LED流水灯设计 设计任务 1掌握MCS-51系列8051、8255的最小电路及外围扩展电路的设计方法 2了解单片机数据转换功能及工作过程 3设计LED流水灯系统，实现8个LED霓虹灯的左、右循环显示4完成主要功能模块的硬件电路设计 5用proteus软件完成原理电路图的绘制 一设计方法 本课题使用AT89C51单片机时无须外扩存储器。因此，本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机。如果要让接在P1.0口的LED1亮起来，那么只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平；同理，接在P1.1～P1.7口的其他7个LED 的点亮和熄灭的方法同LED1。因此，要实现流水灯功能，我们只要将发光二极管LED1～LED8依次点亮、熄灭，8只LED灯便会一亮一暗的做流水灯了。由于人眼的视觉暂留效应以及单片机执行每条指令的时间很短，我们在控制二极管亮灭的时候应该延时一段时间，否则我们就看不到
“流水”效果了。 二方案论证与比较 2.1循环移位法 在上个程序中我们是逐个控制P1端口的每个位来实现的，因此程序显得有点复杂，下面我们利用循环移位指令，采用循环程序结构进行编程。我们在程序一开始就给P1口送一个数，这个数本身就让P1.0先低，其他位为高，然后延时一段时间，再让这个数据向高位移动，然后再输出至P1口，这样就实现“流水”效果啦。由于8051系列单片机的指令中只有对累加器ACC中数据左移或右移的指令，因此实际编程中我们应把需移动的数据先放到ACC中，让其移动，然后将ACC移动后的数据再转送到P1口，这样同样可以实现“流水”效果。具体编程如下所示，程序结构确实简单了很多。 2.2查表法 上面的两个程序都是比较简单的流水灯程序，“流水”花样只能实现单一的“从左到右”流方式。运用查表法所编写的流水灯程序，能够实现任意方式流水，而且流水花样无限，只要更改流水花样数据表的流水数据就可以随意添加或改变流水花样，真正实现随心所欲的流水灯效果。我们首先把要显示流水花样的数据建在一个以TAB为标号的数据表中，然后通过查表指令“MOVC A，@A+DPTR”把数据取到累加器A中，然后再送到P1口进行显示。具体源程序如下，TAB标号处的数据表可以根据实
51单片机流水灯试验 一、实验目的 1.了解51单片机的引脚结构。 2.根据所学汇编语言编写代码实现LED灯的流水功能。 3.利用开发板下载hex文件后验证功能。 二、实验器材 个人电脑，80c51单片机，开发板 三、实验原理 单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。使用rl或rr a实现位的转换。 A寄存器的位经过rr a之后转换如下所示： 然后将A寄存器转换一次便送给P2即MOV P2,A便将转换后的数送到了P2口，不断循环下去，便实现了逐位置一操作。
四、实验电路图 五、通过仿真实验正确性
代码如下：ORG 0 MOV A,#00000001B LOOP:MOV P2,A RL A ACALL DELAY SJMP LOOP DELAY:MOV R1,#255 DEL2:MOV R2,#250 DEL1:DJNZ R2,DEL1
DJNZ R1,DEL2 RET End 实验结果： 六、实验参考程序 #include
sbit P00=P0^0; sbit P01=P0^1; void delay(uchar t) { uchar i,j; for(i=0;i 51单片机实验报告 实验一 点亮流水灯 实验现象 Led灯交替亮，间隔大约10ms。实验代码 #include void Delay10ms(unsigned int c) { unsigned char a, b; for (;c>0;c--) { for (b=38;b>0;b--) { for (a=130;a>0;a--); } } } 实验原理 While（1）表示一直循环。 循环体首先将P0的所有位都置于零，然后延时约50*10=500ms，接着P0位全置于1，于是LED全亮了。接着循环，直至关掉电源。延迟函数是通过多个for循环实现的。 实验2 流水灯（不运用库函数） 实验现象 起初led只有最右面的那一个不亮，半秒之后从右数第二个led 也不亮了，直到最后一个也熄灭，然后led除最后一个都亮，接着上述过程 #include 试验1 单片机并口简单应用（流水灯） 实验目的 1、了解单片机C语言程序的基本结构 2、了解单片机C语言程序的设计和调试方法 3、掌握顺序控制程序的简单编程 4、熟悉51单片机的端口使用 实验仪器 单片机开发试验仪、稳压电源、计算机 实验原理 1、硬件电路 如图1所示，流水灯硬件电路由发光二极管、单片机并口（P0）、限流电阻等组成。发光二极管连接成共阳极结构。发光二极管点亮的条件是：阳极接高电平、各阴极接低电平。因此，二极管公共端阳极就接成高电平，然后再按一定规则从P0口输出数据，发光二极管就会点亮。 图1 流水灯电路图 2、程序流程图如下。 实验内容：1、开发板接线图 延时 P0口初态循环右移1位 P0口状重新赋值0XFE 开始 P0口输出0XFE P0是否等于0X00 Y N 2、开发环境设置 打开keil软件，版本μ Vision2 ，μvision3，μvision4 都一样，在这里用μvision4版本演示，打开之后如下图，有的时候会默认打开上次使用的工程，单击Project 菜单，选择 Close Project 关闭了默认打开的工程，显示下图界面： 我们要建立新的工程，选择Project→ newμ vision projiect… 选择工程要保存的路径，输入工程文件名，如图 点击保存后会弹出一个对话框，要求用户选择单片机型号，可以根据用户使用的单片机来选择，我们使用的STC90单片机是兼容51内核的，Keil C51 几乎支持所有的51内核单片机，51内核具有通用型，如果程序用的资源不是太复杂，我们可以选择任意一款51单片机内核就行。例程以添加Atmel 的AT89C51来说明。如图，然后，单击确定（OK）。 功能描述 如果出现下面的界面：单击是就可以，意思是将单片机的启动代码添加到工程，我们不用修改。 到目前我们还没建立一个完整的工程，只是有工程的名字，框架，工程中还没有任何文件代码，（除了启动代码,有的keil 版本不显示启动代码），接下来我们添加文件及代码。 单击菜单File→New 选项，或者单击界面上的快捷图标，新建文件串口如下。 嵌入式系统应用 实验报告 姓名： 学号： 学院： 专业： 班级： 指导教师： 实验1、流水灯实验 1.1实验要求 编程控制实验板上LED灯轮流点亮、熄灭，中间间隔一定时间。 1.2原理分析 实验主要考察对STM32F10X系列单片机GPIO的输出操作。 参阅数据手册可知，通过软件编程，GPIO可以配置成以下几种模式： ◇输入浮空 ◇输入上拉 ◇输入下拉 ◇模拟输入 ◇开漏输出 ◇推挽式输出 ◇推挽式复用功能 ◇开漏式复用功能 根据实验要求，应该首先将GPIO配置为推挽输出模式。 由原理图可知，单片机GPIO输出信号经过74HC244缓冲器，连接LED灯。由于74HC244的OE1和OE2都接地，为相同电平，故A端电平与Y端电平相同且LED灯共阳，所以，如果要点亮LED，GPIO应输出低电平。反之，LED灯熄灭。 1.3程序分析 软件方面，在程序启动时，调用SystemInit()函数（见附录1），对系统时钟等关键部分进行初始化，然后再对GPIO进行配置。 GPIO配置函数为SZ_STM32_LEDInit()（见附录2），函数中首先使能GPIO 时钟： RCC_APB2PeriphClockCmd(GPIO_CLK[Led], ENABLE); 然后配置GPIO输入输出模式： GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP； 再配置GPIO端口翻转速度： GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz； 最后将配置好的参数写入寄存器，初始化完成： GPIO_Init(GPIO_PORT[Led], &GPIO_InitStructure)。 初始化完成后，程序循环点亮一个LED并熄灭其他LED，中间通过Delay()函数进行延时，达到流水灯的效果（程序完整代码见附录3）。 实验程序流程图如下： 硬件方面，根据实验指南，将实验板做如下连接： 1.3实验结果 单片机流水灯汇编程序设计 开发板上的8只LED为共阳极连接，即单片机输出端为低电平时即可点亮LED。 程序A： ;用最直接的方式实现流水灯 ORG 0000H START:MOV P1,#01111111B ;最下面的LED点亮 LCALL DELAY；延时1秒 MOV P1,#10111111B ;最下面第二个的LED点亮 LCALL DELAY；延时1秒 MOV P1,#11011111B ;最下面第三个的LED点亮（以下省略） LCALL DELAY MOV P1,#11101111B LCALL DELAY MOV P1,#11110111B LCALL DELAY MOV P1,#11111011B LCALL DELAY MOV P1,#11111101B LCALL DELAY MOV P1,#11111110B LCALL DELAY MOV P1,#11111111B ;完成第一次循环点亮,延时约0.25秒 AJMP START ;反复循环 ;延时子程序，12M晶振延时约250毫秒 DELAY: MOV R4,#2 L3: MOV R2 ,#250 L1: MOV R3 ,#250 L2: DJNZ R3 ,L2 DJNZ R2 ,L1 DJNZ R4 ,L3 RET END 程序B： ;用移位方式实现流水灯 ajmp main ;跳转到主程序 org 0030h ;主程序起始地址 main: mov a,#0feh ;给A赋值成11111110 loop: mov p1,a ;将A送到P1口,发光二极管低电平点亮 lcall delay ;调用延时子程序 rl a ;累加器A循环左移一位 ajmp loop ;重新送P1显示 delay: mov r3,#20 ;最外层循环二十次 d1: mov r4,#80 ;次外层循环八十次 d2: mov r5,#250 ;最内层循环250次 djnz r5,$ ;总共延时2us*250*80*20=0.8S djnz r4,d2 djnz r3,d1 ret end 51单片机经典流水灯程序，在51单片机的P2口接上8个发光二极管，产生流水灯的移动效果。 ORG 0 ;程序从0地址开始 START: MOV A,#0FEH ;让ACC的内容为11111110 LOOP: MOV P2,A ;让P2口输出ACC的内容 RR A ;让ACC的内容左移 CALL DELAY ;调用延时子程序 LJMP LOOP ;跳到LOOP处执行 ;0.1秒延时子程序（12MHz晶振）=================== DELAY: MOV R7,#200 ;R7寄存器加载200次数 D1: MOV R6,#250 ;R6寄存器加载250次数 DJNZ R6,$ ;本行执行R6次 DJNZ R7,D1 ;D1循环执行R7次 RET ;返回主程序 毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期： 学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日 实验一单片机流水灯实验 一、实验目的 1、熟练掌握实验箱的使用方法和注意事项。 2、了解简单单片机应用系统的设计方法。 3、掌握应用KEIL软件编辑、编译源汇编程序的操作方法。 4、掌握应用仿真器的操作方法。 二、实验内容 在实验箱上实现8个发光LED“流水”的现象，并通过编写程序控制流水现象。 三、实验器材 PC机一台, 仿真器一台, 实验箱一台, 导线若干。 四、实验说明 当AT89C51的P1口有低电平输出时，相应的发光二极管就会点亮。应用这一原理我们可以容易的点亮一个数码管，例如令P1口输出0111 1111时D1就会点亮。若再把0111 1111向右循环一位，利用P1口输出，就会点亮D2。在发光二极管两次点亮的间隔中加延时程序，让每次点亮停留一段时间，像这样人眼就可以看到“流水”的现象。 五、实验原理图 单片机的P1口为准双向口，每一位均可独立定义为输入或输出，若要将P1口的某一位所对应的灯熄灭，则需要向该端口写“0”。电路图如下： 图3-1 接线图 六、实验步骤 1.按照实验一中的建立工程的步骤，建立本实验内容相应的工程； 2.单片机的P1口接8个发光二极管L0~L7； 3.运用调试工具，调试软件，观察现象； 4.调试计算延时子程序DELAY定时时间。 七、参考程序。 #include 青 岛 科 技 大 学 微机原理与接口技术综合课程设计（报告） 题 目 __________________________________ 指导教师__________________________ 学生姓名__________________________ 学生学号__________________________ _______________________________院（部）____________________________专业________________ 班 ______年 ___月 ___日 直流电机控制综合实验 周艳平 宋雪英 01 信息科学技术学院 计算机科学与技术0961 2012 12 27 摘要 (2) 1、单片机概述 (2) 2、仿真软件介绍 (2) 3、需求分析 (2) 一、课程设计目的 (3) 二、课程设计要求 (3) 三、实验内容 (3) 1、设计任务与要求 (3) 2、系统分析 (3) 1）.硬件电路设计(画出原理图、接线图) (4) 2）软件框图 (5) 3、用keil建项目流程 (7) 4、程序清单 (7) 4、系统调试 (9) 四、设计总结(结论) (10) 摘要 近年来，随着电子技术和微型计算机的发展，单片机的档次不断提高，起应用领域也在不断的扩大，已在工业控制、尖端科学、智能仪器仪表、日用家电、汽车电子系统、办公自动化设备、个人信息终端及通信产品中得到广泛的应用、成为现代电子系统中最重要的智能化的核心部件。而AT89C51就是其中一种，它是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMO8位微处理器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。本课程设计介绍一种LED小灯控制系统的设计方法，以单片机作为主控核心，与按键、排阻、电阻、电容等较少的辅助硬件电路相结合，利用软件实现对LED灯进行控制。能够通过按键控制8个LED小灯从左到右依次点亮。 关键字：单片机、LED流水灯 1、单片机概述 单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。单片机微 型计算机简称单片机，特别适用于控制领域，故又称为微控制器。 通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处 理器、存储器和I/O 接口电路等。因此，单片机只需要和适当的软件及外部设备相结合， 便可成为一个单片机控制系统。 单片机经过1、2、3、3 代的发展，目前单片机正朝着高性能和多品种方向发展，它 们的CPU 功能在增强，内部资源在增多，引角的多功能化，以及低电压底功耗。 2、仿真软件介绍 （1）.Keil uv3 运行Keil uv3 新建工程：菜单“Preject->New Preject”，保存为*.uv2，选择芯片型号，copy否 新建文件：菜单“File->New”，保存为*.c，编写程序 将源文件添加到工程：在左侧project workspace的source group1点右键选择addfile加入*.c 设置工程：点菜单栏上的，选Target，设晶振值；选Output，点create Hex file以生成少些文件；选Debug，选择软件仿真（simulator）或硬件仿真(Keil Monitor)方式。 编译链接：点菜单栏上的进行编译，或点菜单栏上的进行编译链接，或点菜单栏上的进行重新编译链接，或点菜单栏上的停止编译。 编译链接后生成*.hex文件，可烧写到单片机。 (2).Proteus 使用Proteus仿真 点击单片机，在Program Files处选择*.hex文件，OK，进行仿真 RESPACK--8 排阻，就是好多电阻连载一起，有一个公共端，1端为公共端接VCC（上拉）或地（下拉） 一般接在51单片机P0口，因P0口内没有上拉电阻，不能输出高电平，所以要接上拉电阻。 3、需求分析 1.引言 当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。学习单片机的最有效方法就是理论与实践并重，本文笔者用AT89C51单片机自制了一款简易的流水灯，重点介绍了其软件编程方法，以期给单片机初学者以启发，更快地成为单片机领域的优秀人才。 2.硬件组成 按照单片机系统扩展与系统配置状况，单片机应用系统可分为最小系统、最小功耗系统及典型系统等。AT89C51单片机是美国ATM EL公司生产的低电压、高性能CMOS 8位单片机，具有丰富的内部资源：4kB闪存、128BRAM、32根I/O口线、2个16位定时/计数器、5个向量两级中断结构、2个全双工的串行口，具有4.25～5.50V的电压工作范围和0～24MHz 工作频率，使用AT89C51单片机时无须外扩存储器。因此，本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机。其具体硬件组成如图1所示。 图1 流水灯硬件原理图 从原理图中可以看出，如果要让接在P1.0口的LED1亮起来，那么只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平；同理，接在P1.1～P1.7口的其他7个LED的点亮和熄灭的方法同LED1。因此，要 题目基于单片机的花样流水灯 姓名王志远学号 201103320275 所在系电子电气工程学院专业年级 P11电气自动化五班指导教师李霞 二〇一二年十二月二十八日 摘要 本文是基于51单片机的花样流水灯的项目设计，在项目程序设计中运用了单片机AT89C51芯片，在程序检测与试验中实现了计数清零（CLR）暂停（LJMP）延时（DELAY）进而实现流水灯循环点亮，控制8个发光二极管的流水亮灭。最后通过实验体现单片机在现实生活中的作用。 目录 摘要 (2) 目录 (3) 一．引言 (4) 二、设计目的 (5) 三、设计要求 (5) 四.硬件组成 (5) 五.软件编程 (7) 5.1流程框图 (7) 5.2 花样流水灯主程序 (8) 六、总结与体会 (10) 七、参考文献 (11) 一．引言 单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。随着电子技术和微机计算机的迅速发展，单片机的档次不断提高，其应用领域也在不断的扩大，已在工业控制、尖端科学、智能仪器仪表、日用家电、汽车电子系统、办公自动化设备、个人信息终端及通信产品中得到了广泛的应用，成为现代电子系统中最重要的智能化的核心部件。 通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和I/O接口电路等。因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。 单片机经过1、2、3、3代的发展，目前单片机正朝着高性能和多品种方向发展，它们的CPU功能在增强，内部资源在增多，引角的多功能化，以及低电压底功耗。 当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。学习单片机的最有效方法就是理论与实践并重，本文笔者用AT89C51单片机自制了一款简易的流水灯，重点介绍了其软件编程方法，以期给单片机初学者以启发更快地成为单片机领域的优秀人才。 09机电一体化课程设计 学院：南昌航空大学高职学院 设计题目：基于单片机的流水灯系统设计 指导老师：杨蓓 姓名： 班级：099021 学号： 年月日 目录 一、摘要 (03) 二、前言 (03) 三、硬件组成 3.1流水灯硬件构成及原理 (04) 3.2流水灯硬件原理图 (04) 四、软件编程 4.1位控法 (06) 4.2循环位移法 (08) 4.3查表法 (10) 4.4遵循原则 (13) 五、结语 (17) 六、设计体会 (17) 七、参考文献 (18) 一、摘要 当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。关键词：LED 单片机控制系统流水灯 二、前言 学习单片机的最有效方法就是理论与实践并重，现在我把单片机流水灯设计作为一个毕业课程设计，需要更深的去了解单片机的很多功能，努力的去查找资料，当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。 三、硬件组成 3.1流水灯硬件构成及原理 按照单片机系统扩展与系统配置状况，单片机应用系统可分为最小系统、最小功耗系统及典型系统等。AT89C51单片机是美国ATMEL公司生产的低电压、高性能CMOS 8位单片机，具有丰富的内部资源：4kB闪存、128BRAM、32根I/O 口线、2个16位定时/计数器、5个向量两级中断结构、2个全双工的串行口，具有4.25～5.50V的电压工作范围和0～24MHz工作频率，使用AT89C51单片机时无须外扩存储器。因此，本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机。其具体硬件组成如图1所示。 3.2流水灯硬件原理图 单片机流水灯实验报告 电子信息工程学系实验报告 课程名称：单片机原理及接口 实验项目名称：实验2 流水灯实验时间： xx-10-21 班级：电信092 姓名：蔡松亮学号： 910706247 一、实验目的: 进一步熟悉keil仿真软件、proteus仿真软件的使用。了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。 二、实验原理： MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。四组并行I/O端口即可以按字节操作，又可以按位操作。当系统没有扩展外部器件时，I/O端口用作双向输入输 出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。 以P1口为例，内部结构如下图所示： 图 P1口的位结构 作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。 I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O 口使 用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。 五种编程方式实现流水灯的单片机C程序 //功能：采用顺序结构实现的流水灯控制程序 /*此方式中采用的是字操作（也称为总线操作）*/ #include 51单片机实验报告
