光的反射作图题练习11.17

班级： 姓名：

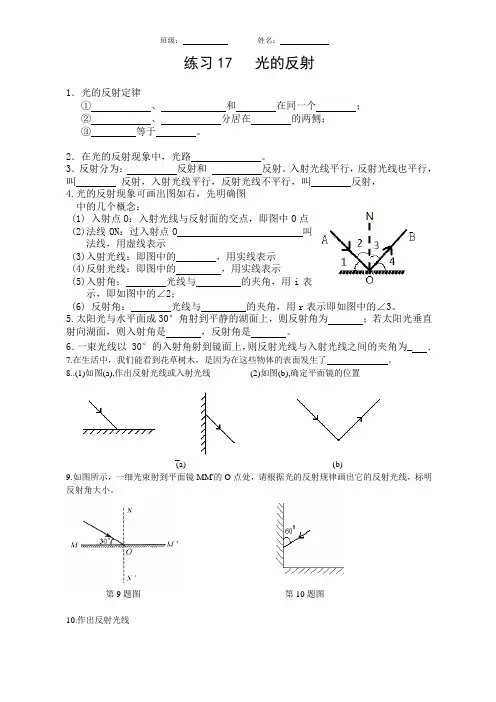

练习17 光的反射

1．光的反射定律

① 、 和 在同一个 ；

② 、 分居在 的两侧；

③ 等于 。

2．在光的反射现象中，光路 。

3．反射分为： 反射和 反射。入射光线平行，反射光线也平行，叫 反射，入射光线平行，反射光线不平行，叫 反射，

4.光的反射现象可画出图如右，先明确图

中的几个概念：

(1) 入射点O：入射光线与反射面的交点，即图中O点

(2)法线ON：过入射点O 叫法线，用虚线表示

(3)入射光线：即图中的 ，用实线表示

(4)反射光线：即图中的 ，用实线表示

(5)入射角： 光线与 的夹角，用i表示，即如图中的∠2；

(6) 反射角： 光线与 的夹角，用r表示即如图中的∠3。

5.太阳光与水平面成30°角射到平静的湖面上，则反射角为 ；若太阳光垂直射向湖面，则入射角是 ，反射角是 。

6．一束光线以 30°的入射角射到镜面上，则反射光线与入射光线之间的夹角为_ ．

7.在生活中，我们能看到花草树木，是因为在这些物体的表面发生了 。

8..(1)如图(a),作出反射光线或入射光线 (2)如图(b),确定平面镜的位置

(b)

9.如图所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。

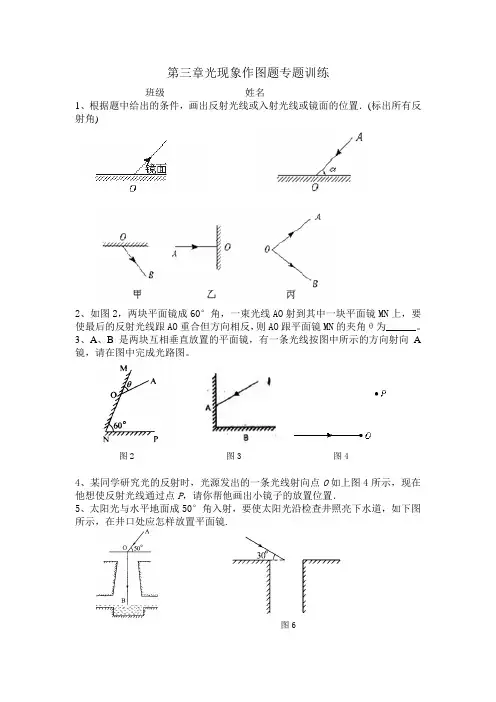

第三章光现象作图题专题训练

班级___________ 姓名_____________

1、根据题中给出的条件，画出反射光线或入射光线或镜面的位置．(标出所有反射角)

2、如图2，两块平面镜成60°角，一束光线AO射到其中一块平面镜MN上，要使最后的反射光线跟AO重合但方向相反，则AO跟平面镜MN的夹角θ为______。

3、A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。

图2 图3 图4

4、某同学研究光的反射时，光源发出的一条光线射向点O如上图4所示，现在他想使反射光线通过点P，请你帮他画出小镜子的放置位置．

5、太阳光与水平地面成50°角入射，要使太阳光沿检查井照亮下水道，如下图所示，在井口处应怎样放置平面镜.

图6 6、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成__________，请在上图中画出其光路图.

7、如下图所示，入射光线与平面镜夹角为25°，要想使反射光线与入射光线之间夹角变为120°，则平面镜应绕过O轴沿 时针（填“顺”或“逆”）转过 __ .

8、我们在平静的湖面能看到岸上景物美丽的倒影．用AB

代表湖岸边的一棵树，如图8所示，请你画出树AB在水中的倒影A′B′．

9、分别用平面镜成像特点和平面镜成像原理画出点光源P在平面镜中成的像

图10

10、电视机的遥控器通过发射一种不可见光──红外线，来实现对电视机的控制。有时不把遥控器对准电视机的控制窗口，而是对着墙壁按一下按钮，利用光的反射也可以控制电视机。请在图10中画出红外线经过墙壁反射的光路。

一、基本概念与原理

1. 光的反射定律是什么？

2. 反射光与入射光之间的关系是什么？

3. 何为镜面反射和漫反射？

4. 折射率是什么？如何计算？

5. 请简述光的反射现象在日常生活中的应用实例。

二、作图题

1. 在平面镜前有一条光线，入射角为30°，请作出反射光线。

2. 画出一条光线垂直射向平面镜时的反射光线。

3. 给定一条入射光线和反射光线，求出入射角和反射角。

4. 请画出光线从空气斜射入水中时的反射光线。

5. 画出光线从水中斜射入空气中的反射光线。

三、计算题

1. 已知入射角为45°，求反射角。

2. 光线从空气（折射率为1）斜射入水中（折射率为1.33），入射角为60°，求折射角。

3. 一束光线从空气垂直射向平面镜，求反射角。

4. 光线从空气（折射率为1）斜射入玻璃（折射率为1.5），入射角为30°，求折射角。

5. 已知折射率为1.6的介质中，光线入射角为75°，求折射角。

四、应用题

1. 在一块平面镜前放置一个物体，物体与镜面的距离为10cm，求物体在镜中的像到镜面的距离。 2. 一束光线从空气斜射入一块平面镜，入射角为40°，求反射光线与镜面的夹角。

3. 光线从空气斜射入一块折射率为1.8的介质，入射角为45°，求折射光线与介质表面的夹角。

4. 有一束光线从空气垂直射向水面，求水中的反射光线方向。

5. 光线从空气斜射入一块折射率为1.2的介质，入射角为30°，求折射光线与介质表面的夹角。

五、综合题

1. 画出光线从空气斜射入一块平面镜，再从平面镜反射进入水中的光路图。

2. 已知光线从空气斜射入一块折射率为1.6的介质，求入射角、反射角和折射角。

3. 画出光线从空气斜射入一块平面镜，再从平面镜反射进入另一块平面镜的光路图。

4. 光线从空气斜射入一块折射率为1.33的介质，求入射角、反射角和折射角。

5. 画出光线从空气斜射入水中，再从水中斜射入空气中的光路图。

1 / 4 空气

水 空气

玻璃 空气

水 空气

玻璃

空气 水

空气

酒精 水

晶 空

气 玻璃 空气

空气

水 45º M

N N

M 30º 45º

O

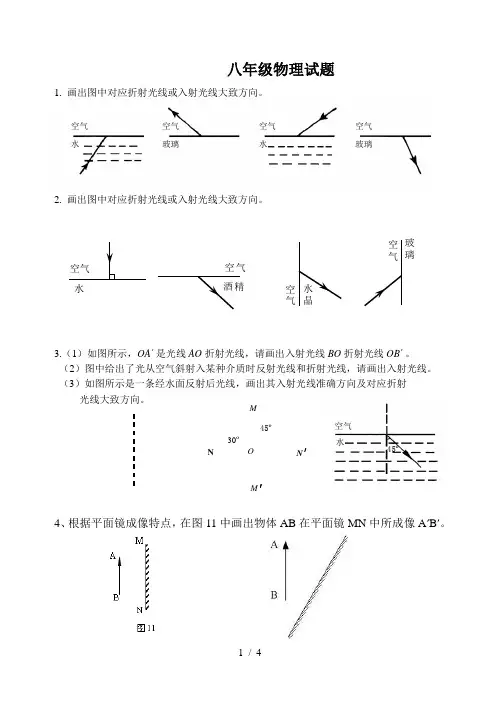

′ ′ 八年级物理试题

1. 画出图中对应折射光线或入射光线大致方向。

2. 画出图中对应折射光线或入射光线大致方向。

3.（1）如图所示，OA´是光线AO折射光线，请画出入射光线BO折射光线OB´。

（2）图中给出了光从空气斜射入某种介质时反射光线和折射光线，请画出入射光线。

（3）如图所示是一条经水面反射后光线，画出其入射光线准确方向及对应折射

光线大致方向。

4、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成像AB。

2 / 4

5、请在右上图中画出物体AB在平面镜中所成像A`B`。

6、如图7，A、B是两块互相垂直放置平面镜，有一条光线按图中所示方向射向A镜，请在图中完成光路图。

7、如图5所示，AO表示从空气射向玻璃一束光，请画出折射光线光路图。

图7

8、图l0所示是光从玻璃砖斜射入空气时入射光光路情况。请在图中画出该入射光线折射光线大概位置，并标出折射角。

9、如下图A所示，一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后径迹（注意标出法线）。

图8

10、如图9所示，光源S发出一条光线射向水中，在水面发生折射后，经过P点。请你在图中大致作出入射光线和折射光线。

图A

图9 S

水 3 / 4 11、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气光路图．

12、如图所示，一束光由空气斜射入玻璃砖，分别画出这束光经过玻璃砖两个面折射光路。

13、作出图中平行于三棱镜底部入射光线经过两次折射后大致方向。

14、画出图下左图中入射光线经平面镜反射后光线．
