《光的反射》作图经典训练

BACa bab 作图题1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

2、一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

3、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。

4、如图所示，a 为入射光线，b 为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。

5、请画出看见发光点S 的像的范围。

6、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度（计算）请在图中画出其光路图。

7、 如图所示，作出物体ABC 在平面镜中成的像A ′B ′C ′。

8、小聪通过一平面镜看到小猫要偷吃小鱼。

图中画出了入射光线和反射光线，但未标出光的传播方向。

请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画平面镜9. 如图所示，a 、b 两条光线是由平面镜前某一发光点S 射出的光线经过镜面反射后的情况。

请在图中作出S 的位置，并补画出对应的入射光线。

10.如图所示，平面镜MN前有一个发光点S ，S 1是它在镜中所成的像。

当平面镜转过一个角度后，像的位置为S 2，试作出平面镜的新位置M ′N ′。

11．如图，A`为A 在平面镜中的像，AB 为从A 点射出的一条入射光线。

请作出对应的反射光线。

12．如图，从S 点发出的光线经镜面反射恰好射中P 点，请作出入射光线和反射光线。

13、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇．14、如图所示，MN为平面镜（镜面向下且足够大），放置于地面上方并与地面平行。

P为不透光的长方形物体，S 为点光源。

试画图作出P右侧能被S照亮的范围。

15、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

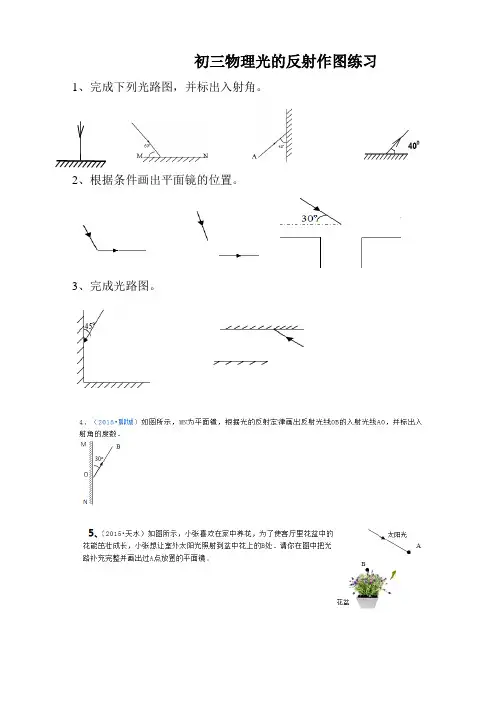

初三物理光的反射作图练习1、完成下列光路图，并标出入射角。

2、根据条件画出平面镜的位置。

3、完成光路图。

· S 第6题图
一、平面镜作图
1、根据平面镜成像特点，在图中画出物体AB 在平面镜中所成的像。

2、根据物体AB 及其像B A ''作出平面镜的位置
3、作出物体在平面镜中所成的像
4、根据光的反射定律作出电光源S 在平面镜中的所成的像S '
1题 2题 3题 4题
5、如图所示，由点光源S 发出的光经平面镜反射后，其中一条反射光线经过P
点。

请完成光
路图。

第5题
6、如图，S 是发光点，S ′是S 在平面镜中的像，L 是射向平面镜的一条入射光线．在图中画出平面镜的位置和L 的反射光线．
7、如图，小明通过一反射面看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．请在图中标出光的传播方向，并根据光的反射定律画出反射面的位置． A B A B S 第7题图 · P。

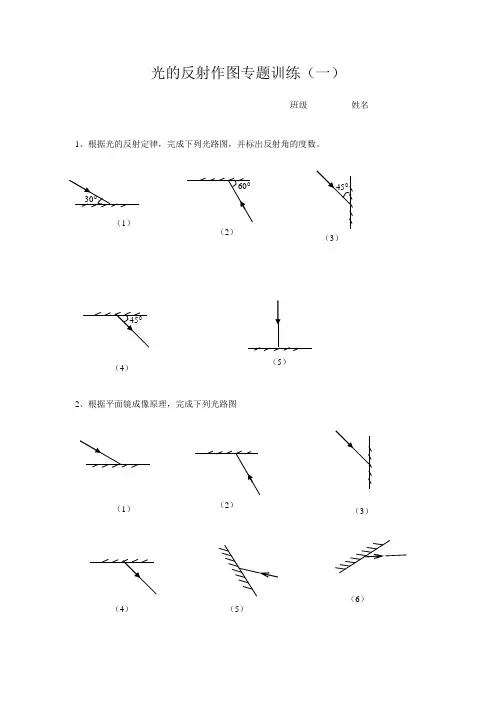

光的反射作图专题训练（一）班级__________姓名____________1、根据光的反射定律，完成下列光路图，并标出反射角的度数。

2、根据平面镜成像原理，完成下列光路图（1） （2） （3）（4）（5）（1） （2） （3）（4） （5） （6）3、根据光路图画出平面镜的位置。

4、完成下列光路图5、已知一束光与水平方向成︒30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；6、已知一束光与水平面夹角为︒60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；7、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整；（2） （3） （4）光的反射作图专题训练（二）班级__________姓名____________ 1、作出点光源S通过平面镜照亮A点的光路；2、已知点光源S及其在平面镜中的像点S'，入射光线SA，作出平面镜并把光路补充完整；3、如上图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．4、如图所示为一个反射式路灯,S为灯泡位置,图中已画出灯泡射出的两条最边缘的出射光线.MN是一个可以调节倾斜程度的平面镜.请在图中画出灯S照亮路面的范围(保留作图中必要的辅助线).请提出一种能够增大灯照亮范围的方法：SA SAASSAS'（第3题图）（第2题图）（第4题图）5、平面镜前方有一光源S ，请画出光源S 通过平面镜说照亮的范围6、平面镜前有一眼睛，请画出眼睛通过平面镜说看到的身后的范围。

7、作出点光源S 通过平面镜MN 照亮不透明物体右侧地面或光屏的范围；8、如图所示，AB 为平面镜，MN 为水平放置在平面镜上方的遮光板，S 为一发光点，请问人眼能在平面镜中看到发光点S 吗？若能，请画出眼睛能在平面镜中看到发光点S 的范围。

1、如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）．2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A'B'。

3、请在图5中画出物体AB在平面镜中所成的像A`B`。

4、请在图中画出光线从空气斜射入水中后折射光线的大致方向第1题图第3题图第4题图5、如图7，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。

6、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。

7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。

请在图中画出该入射光线的折射光线的大概位置，并标出折射角。

8、如下图A所示，一束光射向一块玻璃砖。

画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。

图AAO3009、如图9所示，光源S 发出的一条光线射向水中，在水面发生折射后，经过P 点。

请你在图中大致作出入射光线和折射光线。

10、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．11、画出图下左图中入射光线经平面镜反射后的光线．12、如图上面右图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。

画出她的脚上B 点的光线经过平面镜后进入人眼A 点的光路图。

13、如图下图(1)所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状。

关于这个情景，请你在下图（2）中作出光路图表示：猎物P 反射的光线是如何进入鱼的眼睛E 的。

图9 S 水图1414、如图下左图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。

15、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。

16、在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如下左图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）17．竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在上面图4中画出平面镜的位置，并完成光路图。

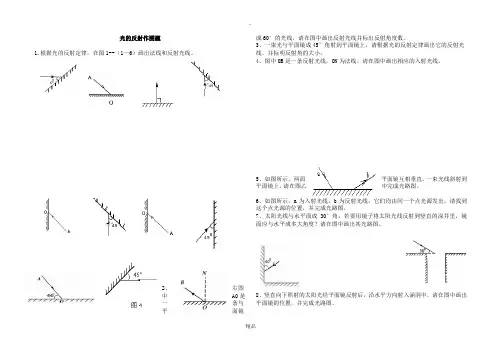

光的反射作图题
1.根据光的反射定律，在图1--（1—6）画出法线和反射光线。

2、右图
中AO是
一条与
平面镜成60°的光线，请在图中画出反射光线并标出反射角度数．
3、一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

4、图中0B是一条反射光线，ON为法线。

请在图中画出相应的入射光线。

5、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。

6、如图所示，a为入射光线，b为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。

7、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。

8、竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图。

9、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在下图9中画出入射光线人经潜望镜进人人眼的光路图。

如有侵权请联系告知删除，感谢你们的配合
！。

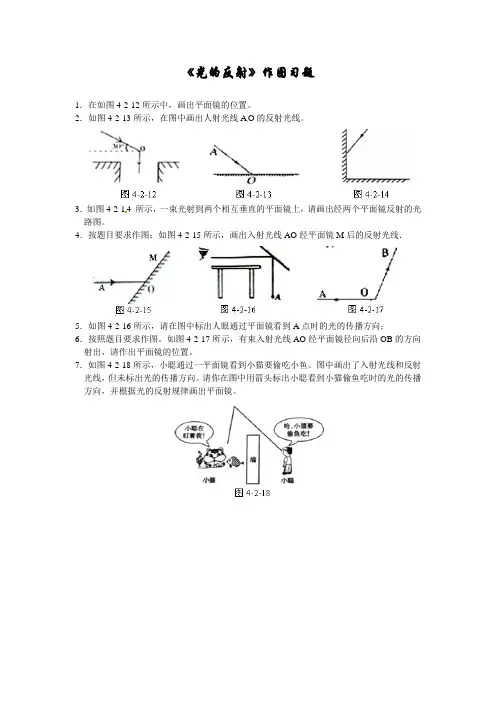

《光的反射》作图习题
1．在如图4-2-12所示中，画出平面镜的位置。

2．如图4-2-13所示，在图中画出人射光线A O的反射光线。

3．如图4-2-14 所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。

4．按题目要求作图：如图4-2-15所示，画出入射光线AO经平面镜M后的反射光线．
5．如图4-2-16所示，请在图中标出人眼通过平面镜看到A点时的光的传播方向；
6．按照题目要求作图。

如图4-2-17所示，有束入射光线AO经平面镜径向后沿OB的方向射出，请作出平面镜的位置。

7．如图4-2-18所示，小聪通过一平面镜看到小猫要偷吃小鱼。

图中画出了入射光线和反射光线，但未标出光的传播方向。

请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

参考答案。

11．如图所示，a 为入射光线，b 为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。

2．请画出看见发光点S 的像的范围。

3．太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。

4．如图所示，S 为光源，S ，为S 在镜中的像，一条反射光线经过A 点，试画出镜面和这条光线。

5.如图4所示，S 是发光点，S ’是S 在平面镜中的像，L 是射向平面镜的一条入射光线，在图中画出平面镜的位置和L 的反射光线。

6.图5所示S 为发光点，MN 为平面镜请画出由S 点发出并经平面镜反射后通过Ａ点的光线10.自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.13.小宇同学在家中阁楼上有一个小型物理实验室，如图16所示，但他每次做光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向．16.如图所示，平面镜上方有一竖直挡板P ，在AB 和CD 之间的区域内可以看见挡板左侧的一个发光点S 在平面镜中的像，请用两种方法在图中找出挡板左侧这个发光点的位置。

图14图16第一题图 第二题图 第三题图2 7、如下图7所示，电视遥控器对着天棚也能遥控电视机。

图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。

8、如下图8， AB 、CD 是发光点 S 发出经平面镜反射的两条光线.在图中画出发光点 S 和它在平面镜中的像点（或发光点S 射向平面镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平面镜的位置.）9、如下图9中S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a 、b 重合，根据平面镜成像规律在图中画出平面镜，并找出S 在平面镜里的像S′．10、如下图10,S 是一发光点,S ′是它在平面镜中的像,SA 是S 发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.11、如图11,平面镜前有A 、B 两个发光点.试用作图法确定人眼沿什么方向观察时,可以看到A 、B 的像在同一直线上.12、如图12，AB 物体在平面镜中成像后,眼位于镜前E 处,作图说明要使眼睛看不到平面镜中的像,应该把镜的哪一部分挡住？14．如图14甲所示，美术课上，小琼面前立着一幅“米老鼠”的简笔画(如下图甲所示)。

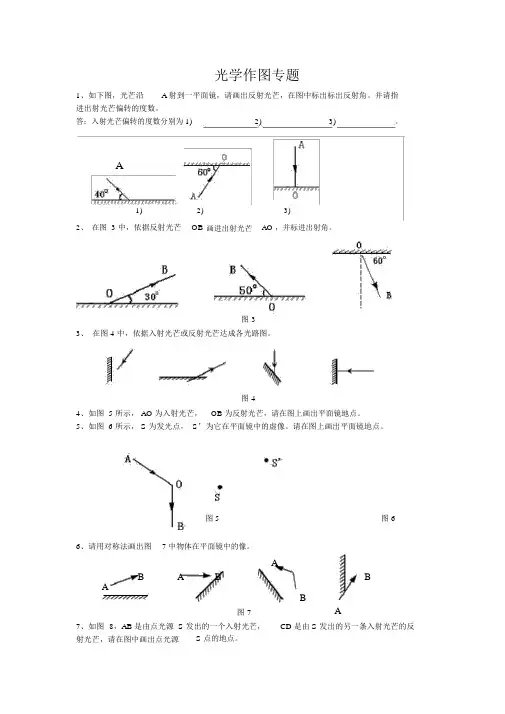

光学作图专题1、如下图，光芒沿 A 射到一平面镜，请画出反射光芒，在图中标出标出反射角。

并请指进出射光芒偏转的度数。

答：入射光芒偏转的度数分别为1)2)3)。

A1)2)3)2、在图3 中，依据反射光芒OB画进出射光芒AO ，并标进出射角。

图 33、在图 4 中，依据入射光芒或反射光芒达成各光路图。

图 44、如图 5 所示， AO 为入射光芒，OB 为反射光芒，请在图上画出平面镜地点。

5、如图 6 所示， S 为发光点， S’为它在平面镜中的虚像。

请在图上画出平面镜地点。

图5图6 6、请用对称法画出图7 中物体在平面镜中的像。

B A B AABB图 7A7、如图8，AB 是由点光源 S 发出的一个入射光芒，CD 是由 S 发出的另一条入射光芒的反射光芒，请在图中画出点光源S 点的地点。

8、如图 9， S 是平面镜前一点光源，请在图中画出能在平面镜中看到S 点的像的范围。

9、如图 10 所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请经过作图确立平面镜的地点，镜面与水平面所成角的度数应等于____。

图8图9图10图1110、如图 11，S 是平面镜前一发光点， A 是平面镜前的一点，求作一条从 S 点发出经平面镜反射后恰好经过 A 点的光芒。

11、如图 12 所示，光芒从水中射入空气，试画出折射光芒的大概方向，标出折射角。

12、如图 13 所示，光芒从空气中射入水中，试画出折射光芒的大概方向。

图 1313.如下图， MN为一个平面镜，P 为一个不透光的阻碍物， S 为发光点 .试用作图法画出在物体P 右侧能看到S 虚像的地点，要求画出全部必需光芒的光路图，并在直线CD 上用 AB 线段标出范围 .14.如图为发光点S 和竖直搁置的平面镜的地点情况．依据光的反射定律达成以下两小题：（1）在图顶用光路图作出发光点S 的像点 S′．（2）推导证明S′点和 S 点到平面镜距离相等15．如下图，小丑在平面镜中成像状况正确的选项是()16.做反射光路17.A 是平面镜， B 是镜古人眼的地点， c 是人眼在平面镜上看到的烛焰向上的一点。

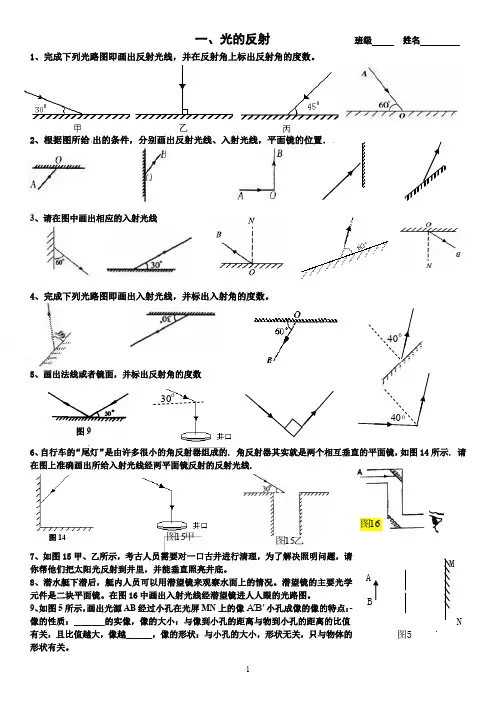

一、光的反射 班级 姓名1、完成下列光路图即画出反射光线，并在反射角上标出反射角的度数。

2、根据图所给出的条件，分别画出反射光线、入射光线，平面镜的位置．3、请在图中画出相应的入射光线4、完成下列光路图即画出入射光线，并标出入射角的度数。

5、画出法线或者镜面，并标出反射角的度数6、自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.7、如图15甲、乙所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

8、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在图16中画出入射光线经潜望镜进人人眼的光路图。

9、如图5所示，画出光源AB 经过小孔在光屏MN 上的像B A ''小孔成像的像的特点：-像的性质：_______的实像，像的大小：与像到小孔的距离与物到小孔的距离的比值有关，且比值越大，像越______，像的形状：与小孔的大小，形状无关，只与物体的形状有关。

图930040图14 甲图15乙图1516图A B图5MN1.2,在图9中标出反射角的度数。

3．如图7所示，一细束光线照射到平面镜上，根据反射定律画4.如图8所示，AO 是入射光线，O 反射光线OB 5.如图10所示，6．在图11中，其大小。

7．在图15中画出入射光线AO89、图17中AO 10、一束光与平面镜成4511、光与平面镜成300根据光的反射定律画出它的反射光线，并标明反射角的大小。

12、图中0B 是一条反射光线，ON 为法线。

请在图中画出相应的入射光线。

13、完成下列反射光路图，标出入射角和反射角的大小。

14、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。

15、如图所示，a 为入射光线，b 为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。

5、请在下图画出物体AB在平面镜中的像A'B'(保留作图痕迹)。

10. 己知点光源A和两条反射光线，试在图中画出平面镜的位置。

11. 如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。

12.如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．17.如图所示为激光液面控制仪的原理简图。

由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的8点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。

请通过作图找出B点的准确位置18、如图所示，S是一个发光点S'是它通过平面镜所成的像，SA是S发出的一条光线。

请在图中画出平面镜的位置和SA 经平面镜反射后的光线。

19、根据平面镜成像的特点，作出物体AB在平面镜中所成的像．20、如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图21、如图(甲)所示，S是点光源，S'是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。

22、如图所示，在平面镜右方有一发光点S，OB、O'B'。

分别是S发出的两条光线经平面镜后的反射光线，作出发光点S 的位置(要求保留必要的辅助线)。

23、请在答题卷上画出物体AB在平面镜中所成的像A'B'。

24、根据平面镜成像特点画出镜中的像（对称性作图）附加：作出光源S25、利用光的反射定律作出点光源S的成像光路图26.利用平面镜成像特点做出点光源s的成像光路图27、有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线28、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：；乙：。

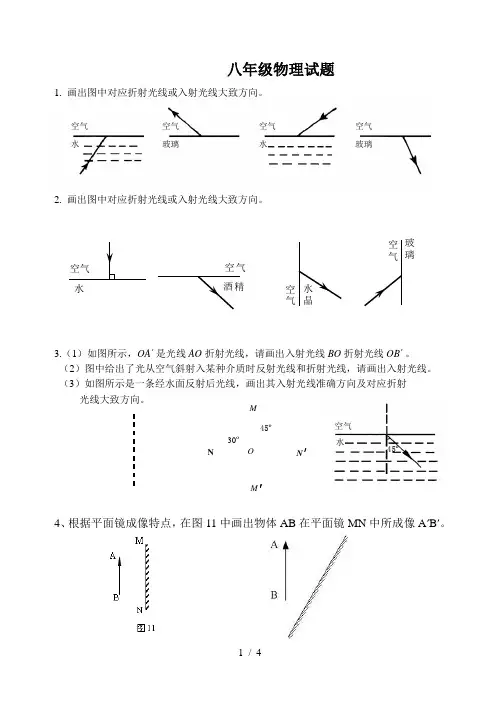

空气水空气玻璃空气水空气玻璃空气水空气酒精水晶空气玻璃空气空气水45ºMN NM30º45ºO′′八年级物理试题1. 画出图中对应折射光线或入射光线大致方向。

2. 画出图中对应折射光线或入射光线大致方向。

3.（1）如图所示，OA´是光线AO折射光线，请画出入射光线BO折射光线OB´。

（2）图中给出了光从空气斜射入某种介质时反射光线和折射光线，请画出入射光线。

（3）如图所示是一条经水面反射后光线，画出其入射光线准确方向及对应折射光线大致方向。

4、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成像A'B'。

5、请在右上图中画出物体AB在平面镜中所成像A`B`。

6、如图7，A、B是两块互相垂直放置平面镜，有一条光线按图中所示方向射向A镜，请在图中完成光路图。

7、如图5所示，AO表示从空气射向玻璃一束光，请画出折射光线光路图。

图78、图l0所示是光从玻璃砖斜射入空气时入射光光路情况。

请在图中画出该入射光线折射光线大概位置，并标出折射角。

9、如下图A所示，一束光射向一块玻璃砖。

画出这束光进入玻璃和离开玻璃后径迹（注意标出法线）。

图A图810、如图9所示，光源S发出一条光线射向水中，在水面发生折射后，经过P 点。

请你在图中大致作出入射光线和折射光线。

S水图911、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气光路图．12、如图所示，一束光由空气斜射入玻璃砖，分别画出这束光经过玻璃砖两个面折射光路。

13、作出图中平行于三棱镜底部入射光线经过两次折射后大致方向。

14、画出图下左图中入射光线经平面镜反射后光线．15、如图上面右图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。

画出她脚上B点光线经过平面镜后进入人眼A点光路图。

16、如图下图(1)所示，在南美原始森林河流里有一种射水鱼，它在水中看到水面上方树枝上停留昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出水在空中呈抛物线形状。

光的反射学作图题练习题

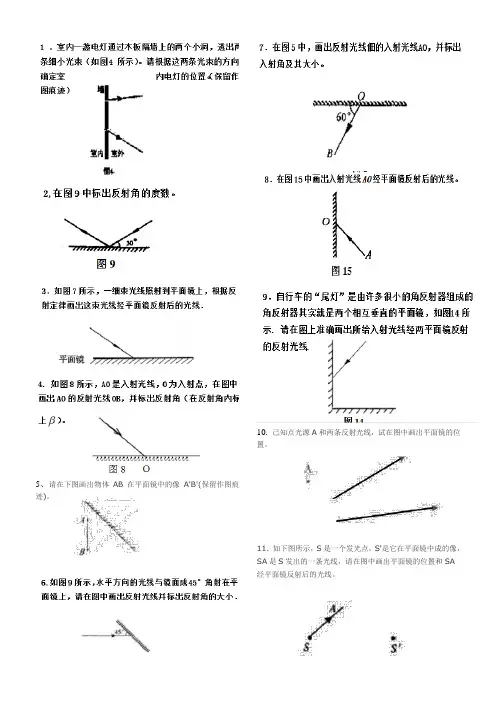

1,在图9中标出反射角的度数。

2．如图7所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线．
3. 如图8所示，AO是入射光线，O为入射点，在图中画出AO的反射光线OB，并标出反射角（在反射角内标上）。

4.如图9所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．
5．在图5中，画出反射光线佃的入射光线AO，并标出入射角及其大小。

6．在图15中画出入射光线AO经平面镜反射后的光线。

7．小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图3所示，请你在答卷第25题图中画出反射光线并标出反射角度数。

8、小明要用平面镜将一束太阳光反射到竖井中（如图9所示），请在图上作出平面镜的位置，并标出镜
面与水平面夹角的度数.。

1、如下图，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。

2、根据平面镜成像特点，在图丙中画出物体AB所成的像．
3、在图18中做出人看到球的光路图。

4、如图8所示，S为某发光点，SO是它发出的其中一条光线．根据
平面镜成像特点，画出入射光线SO的反射光线。

5、（2008·河南省）如图8所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。

请在图中画出平面镜的位置和SA经平面镜反射后的光线。

6、自行车是一种便捷的交通工具，它包含了很多物理知识．例如，自行车尾灯就包含了光学知识．它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意．尾灯的结构如13所示，请在图13中画出反射光线，并说明反射光线有什么特点．
7. 如图14所示，在练功房里，小红同学利用平面镜来协助矫正舞蹈姿势。

画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。

8、在图2中，S’为发光点S在平面镜中的像点，在图中画出平面镜的位置．
9、某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置．
10．作图：(1)作出下图甲中物体AB在平面镜中的像(2)图乙中S 为镜前一发光点，发出的光经镜面反射后有一条经过A点，试作出这条光线．。

光的反射学作图题练习题
1,在图 9 中标出反射角的度数。

2．如图 7 所示，一细束光芒照耀到平面镜上，依据反射定律画出这束光芒经平面镜反射后的光芒．
3. 如图 8 所示， AO 是入射光芒， O 为入射点，在图中画出 AO 的反射光芒 OB，并标出反射角（在反射角内标上）。

4.如图 9 所示，水平方向的光芒与镜面成 45°角射在平面镜上，请在图中画出反射光芒并标出反射角的大
小．
5．在图 5 中，画出反射光芒佃的入射光芒AO，并标进出射角及其大小。

6．在图 15 中画进出射光芒AO 经平面镜反射后的光芒。

7．小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图 3 所示，请你在答卷第 25 题图中画出反射光芒并标出反射角度数。

8、小明要用平面镜将一束太阳光反射到竖井中（如图 9 所示），请在图上作出平面镜的地点，并标出镜面与
水平面夹角的度数 .。

光的反射作图专项练习1.平面镜前有一点光源s ，做出一条从光源s 射出的光线，使它经平面镜反射后，恰好经过A 点。

SA2.如图S 是发光点，S ’是S 在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l 的反射光线。

S’S3.如图所示的两条反射光线是同一发光点S 发出的光经平面镜反射后形成的，请你画出发光点S 的位置。

4.如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你画出转动后平面镜的大致位置。

S 1S 25.画出物体AB 在平面镜中所成的像。

AB6.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。

SAB7、如图所示，发光点S 所发出的光，经平面镜AB 反射后，在障碍物的后面出现一片明亮区域，请画出明亮区域的范围。

A B8.点光源S 发出的一条光线AB 射在镜面MN ，光线CD 是由S 发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。

A BCD MN9、发光点S 旁竖直放置一挡板，下方还有一块大平面镜，请你在挡板另一侧画出S 能照亮的区域10.如图所示，两平面镜OA 、OB 夹角为θ，通过作图确定位于镜前P 点的某人分别在OA 、OB 镜内看到自己像的个数为（ ）11、一束与水平面成40°夹角的太阳光经平面镜反射后竖立射入井中，在图中画出反射光线和平面镜的位置．使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．13、下图中，MM'是平面镜， a 、b 、c 、d 是平面镜前的四个点，如果人在镜前p 点观看其余四个点在平面镜中的像，则哪个点观看不到。

15．如图所示为潜望镜工作原理图。

若现有一军舰位于S 点处，则潜水艇中的人通过潜望镜看到军舰的像在图中的______点处。
