压铸过程原理及压铸工艺参数确定

压铸流程原理及其特点和压铸工艺流程 解释说明以及概述

1. 引言

1.1 概述

压铸是一种常用的金属成型工艺，通过将熔融金属注入到模具中进行冷却凝固，从而得到所需形状的零件或产品。该工艺被广泛应用于制造汽车零件、电子设备外壳等各种金属制品。本文旨在介绍压铸流程原理及其特点，并详细探讨压铸工艺流程和动态参数控制与优化方法。

1.2 文章结构

本文包含五个主要部分：引言、压铸流程原理及其特点、压铸工艺流程、动态压铸参数控制与优化以及结论。首先，在引言部分，将对整篇文章进行概述，并介绍文章的结构和目的。接下来，我们将详细阐述压铸流程原理和其特点，以便读者更好地了解这一技术。然后，我们将深入探讨压铸工艺流程的准备工作、模具制造和预热以及材料准备与熔化等关键步骤。随后，我们将讨论动态压铸参数控制与优化方法，包括压铸机参数的调整、熔融金属温度和压力控制技术，以及注射速度和注射位置的优化方法。最后，我们将给出结论，并对压铸流程和工艺进行总结。

1.3 目的 本文的目的在于全面介绍压铸流程原理和特点，并详细解释压铸工艺流程以及动态参数控制与优化方法。通过阅读本文，读者将能够深入了解压铸技术，并具备一定的实践指导意义。无论是从事压铸工艺研究的专业人士，还是对该领域感兴趣的初学者，都可以从本文中获取有关压铸流程和工艺的详尽信息，为相关项目或实践提供支持和指导。

以上为文章“1. 引言”部分内容，请根据需要进行适当调整或补充。

2. 压铸流程原理及其特点

2.1 压铸流程原理

压铸是一种常用的金属成型方法，它利用高压将熔化金属注入模具中，在模具中冷却凝固后得到所需的零件或产品。压铸流程的原理包括以下几个基本步骤：

首先，将金属材料加热至熔点以上，通常使用铝合金、锌合金等高液态温度的金属材料。

接下来，通过预制好的模具或工蚁来形成所需产品的空腔。模具可以是单腔或多腔结构，根据需要而定。

在确保模具内表面光滑且清洁的情况下，将熔化的金属材料通过压力喷嘴注入到模具中。这时，高速注射进入模腔，并填满整个空间。

职业教育材料成型与控制技术专业

教学资源库

《铝合金铸件铸造技术》课程教案

压力铸造

—压铸工艺参数（速度）

制作人：刘洋

陕西工业职业技术学院 材料成型与控制技术专业教学资源库

1 铝合金铸件铸造技术课程 压力铸造—压铸工艺参数（速度）

一、压射速度

压射速度又称冲头速度，它是压室内的压射冲头推动金属液的移动速度，也就是压射冲头的速度。压射过程中压射速度是变化的，它可分成低速和高速两个阶段，通过压铸机的速度调节阀可进行无级调速。

压射第一、第二阶段是低速压射，可防止金属液从加料口溅出，同时使压室内的空气有较充分的时间逸出，并使金属液堆积在内浇口前沿。低速压射的速度根据浇到压室内金属液的多少而定，可按表1选择。压射第三阶段是高速压射，以便金属液通过内浇口后迅速充满型腔，并出现压力峰，将压铸件压实，消除或减小缩孔、缩松。

表1 低速压射速度的选择

压室充满度（%） ≤30 30～60 ＞60

压射速度（cm/s） 30～40 20～30 10～20

计算高速压射速度时，先由表2确定充填时间然后按下式计算：

u高=4V[l+(n-l)×0.1]/(πd2t)

式中 u高—高速压射速度(m/s)；

V—型腔容积，包括溢流槽部分及浇注系统部分(m3)；

n—型腔数；

d—压射冲头直径(m)；

t—填充时间(s)。

按式计算的高速压射速度是最小速度，一般压铸件可按计算数值提高材料成型与控制技术专业教学资源库

2 铝合金铸件铸造技术课程 1.2倍，有较大镶件的压铸件或大模具压小铸件时，可提高至1.5～2倍。

二、充型速度

金属液通过内浇口处的线速度称为充型速度，又称内浇口速度。它是压铸工艺的重要参数之一。选用内浇口速度时，请注意如下几点:

（1）铸件形状复杂或薄壁时，内浇口速度应高些；

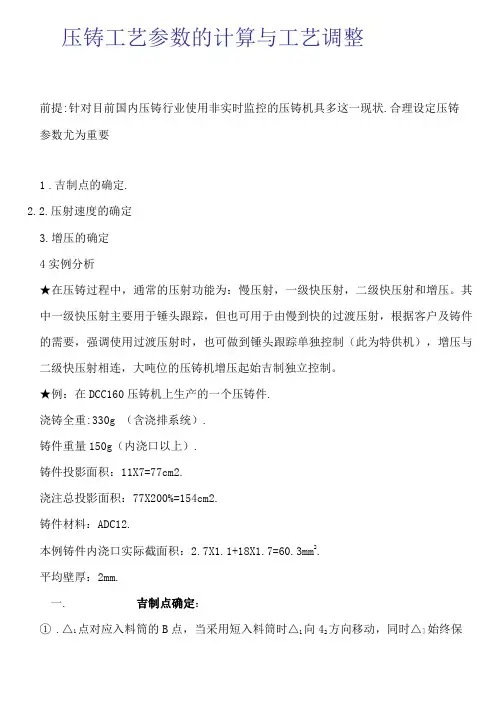

压铸工艺参数的计算与工艺调整

前提:针对目前国内压铸行业使用非实时监控的压铸机具多这一现状.合理设定压铸

参数尤为重要

1 .吉制点的确定.

2.2.压射速度的确定

3.增压的确定

4实例分析

★在压铸过程中，通常的压射功能为：慢压射，一级快压射，二级快压射和增压。其

中一级快压射主要用于锤头跟踪，但也可用于由慢到快的过渡压射，根据客户及铸件

的需要，强调使用过渡压射时，也可做到锤头跟踪单独控制（此为特供机），增压与

二级快压射相连，大吨位的压铸机增压起始吉制独立控制。

★例：在DCC160压铸机上生产的一个压铸件.

浇铸全重:330g （含浇排系统）.

铸件重量150g（内浇口以上）.

铸件投影面积：11X7=77cm2.

浇注总投影面积：77X200%=154cm2.

铸件材料：ADC12.

本例铸件内浇口实际截面积：2.7X1.1+18X1.7=60.3mm2.

平均壁厚：2mm.

一. 吉制点确定：

① .△1点对应入料筒的B点，当采用短入料筒时△1向42方向移动，同时△］始终保持对

应B点.

② .△，点：当料温低或充填率低亦或薄壁铸件时，△2接近对应A点,反之接近43点.

③ .43点:通过计算LH来确定,通常锤头压射到43点时,合金液达到C点,如果需要提前

及滞后充填，43相应右移及左移.

④ .△点:对应模具分型面，（同时不能超过射出行程的极限）

4

⑤为了确定43点，需要计算LH

M=AP*LH* P ------------------------------- ⑴

M:铸件重量（内浇口以上,含集渣包）

Ap：锤头截面积

P :合金液体密度

将数值代入6：150=兀R2*LH*P=3.14*2.52*LH*2.5

求得 L =3.06cm H

二.压射过程之速度确定：

1 .慢压射速度Vs的大小一般以合金液不从入料口溢出为原则。

通常Vs为0.2-0.4m/s之间为宜（可以不做调整）

压铸工艺参数公式

压铸是一种常用的金属加工工艺，通过在高压下将熔化的金属注入到模具中，经冷却后形成所需的零件。在压铸过程中，各种参数的选择对成品的质量和性能有着重要的影响。下面将介绍一些常用的压铸工艺参数及其公式。

1. 注射速度（V）

注射速度是指金属液体进入模腔的速度，对铸件的充填性和凝固过程有着重要的影响。注射速度的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。注射速度的公式为：

V = Q / A

其中，V为注射速度，Q为金属液体的流量，A为模腔的截面积。

2. 注射压力（P）

注射压力是指推动金属液体进入模腔所需要的压力，对充填性和铸件的致密度有着重要的影响。注射压力的选择应保证金属液体能够充填完整，并且不过高导致铸件产生缺陷。注射压力的公式为：

P = F / A

其中，P为注射压力，F为推动金属液体所需的力，A为模腔的截面积。

3. 注射温度（T）

注射温度是指金属液体的温度，对铸件的凝固过程和性能有着重要的影响。注射温度的选择应根据金属的熔点和凝固温度范围进行调整，以保证金属液体能够在模腔中充分凝固并形成致密的结构。

4. 注射时间（t）

注射时间是指金属液体进入模腔的时间，对铸件的充填性和凝固过程有着重要的影响。注射时间的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

5. 注射速度曲线 注射速度曲线是指注射过程中注射速度随时间的变化规律。注射速度曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

6. 注射压力曲线

注射压力曲线是指注射过程中注射压力随时间的变化规律。注射压力曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

以上所述的压铸工艺参数及其公式只是一些常用的参考，实际应用中还需要根据具体情况进行调整和优化。压铸工艺的优化是一个综合性的问题，需要考虑材料的性质、模具的设计、设备的性能等多个方面因素的综合影响。通过科学合理的参数选择和工艺优化，可以提高铸件的质量和性能，降低生产成本，提高生产效率。
