CFG桩基优缺点简介

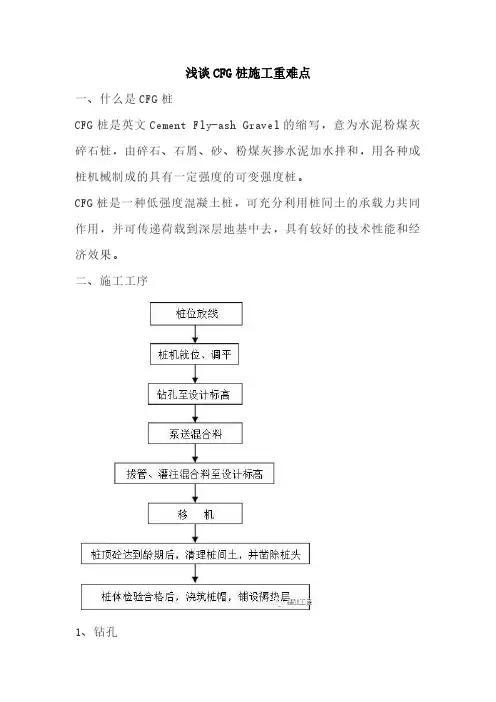

浅谈CFG桩施工重难点一、什么是CFG桩CFG桩是英文Cement Fly-ash Gravel的缩写，意为水泥粉煤灰碎石桩，由碎石、石屑、砂、粉煤灰掺水泥加水拌和，用各种成桩机械制成的具有一定强度的可变强度桩。

CFG桩是一种低强度混凝土桩，可充分利用桩间土的承载力共同作用，并可传递荷载到深层地基中去，具有较好的技术性能和经济效果。

二、施工工序1、钻孔当遇到较硬土层，钻杆出现摇晃，进尺困难时，应放慢进尺，同时现场技术员积极探明情况，给总工程师做出书面汇报，一起参与现场处理，作好处理记录，直到钻至设计标高。

施工桩长应根据设计要求、地质情况和钻进电流变化综合控制，确保桩体穿透软土层进入持力层不小于1.0m。

2、泵送混合料混凝土浇筑前必须检查混凝土塌落度、和易性并记录。

混凝土运到灌注点不能产生离析现象。

灌注首批砼之前在用同配合比的无石子砂浆湿润导管，然后再放入首批砼。

在确认初存量备足后，可开动混凝土泵，将混凝土直接泵入导管内，在初期泵入混凝土时应控制泵入的速度，并注意观察提钻速度。

提钻和泵压混合料要密切配合防止提钻过快。

提钻速度应根据混凝土的泵送速度和孔径的大小等因素确定，提钻过程须保证钻头没入混合料面，提升速度宜控制在2m/min~3m/min。

3、凿除桩头成桩24小时后清土，清土采用小型机械设备及人工挖土、运输；小型机械挖土时应离开桩边20cm，余土用人工清除，避免对桩体造成破坏；坑底预留20cm土层人工清除，找平；人工截桩，采用3根钢钎间隔120°，沿径向楔入桩体，直至上部桩体断开，桩顶采用小钎修平。

如因剔桩造成桩顶开裂、断裂，按桩基混凝土接桩规定，断面凿毛，刷素水泥浆后用高一级混凝土填补并振捣密实。

4、桩帽施工CFG桩施工结束后，报请监理验收合格后，才可进行桩帽施工。

在桩头位置地面以上按桩帽设计尺寸立模。

桩顶桩帽与CFG 桩现浇连接，桩身上部4m配筋，主筋锚入承台并与桩帽顶帽钢筋点焊连接。

第七章水泥粉煤灰碎石桩（cement -f1yash -gravel pile，CFG）第一节概述一CFG桩概述水泥粉煤灰碎石桩[简称CFG桩(Cement F1yash Gravel)]，是由碎石、石屑、砂石和粉煤灰掺适量水泥加水拌和，用各种成桩机械在地基中制成的强度等级为C5～C25的桩。

亦即这种处理方法是通过在碎石桩体中添加以水泥为主的胶结材料、添加粉煤灰是为增加混合料的和易性并有低标号水泥的作用，同时还添加适量的石屑以改善级配，使桩体获得胶结强度并从散体材料桩转化为具有某些柔性桩特点的高粘结强度桩，桩、桩间土和褥垫层一起构成复合地基。

我国从70年代起就开始利用碎石桩加固地基，在砂土、粉土中消除地基液化和提高地基承载力方面取得了令人满意的效果。

后来逐渐把碎石桩的应用范围扩大，用到塑性指数较大、挤密效果不明显的粘性土中，并以提高地基承载力为主要目的。

大量的工程实践表明，对这类土采用碎石桩加固，承载力提高幅度不大。

这是因为碎石桩系散体材料，本身没有粘结强度，主要靠周围土的约束传递基础传来的垂直荷载。

土越软，对桩的约束作用越差，桩传递垂直荷载的能力越弱。

在诸多的复合地基增强体中，碎石桩作为散体材料，置换作用最差。

CFG桩是针对碎石桩承载特性的上述不足，加以改进而发展起来的。

其机理在于：在碎石桩中添加适量的石屑、粉煤灰和水泥，加水拌合形成一种粘结强度较高的桩体，使之具有刚性桩的某些性状；一般情况下不仅可以全桩长发挥桩侧阻作用，当桩端落在好的土层时也能很好的发挥端阻的作用，从而表现出很强的刚性桩性状，复合地基的承载力得到较大提高。

碎石桩和CFG桩加固效果比较如表。

二CFG桩的材料及其力学性能CFG桩是将水泥、粉煤灰、碎石、石屑加水拌合形成的混合料灌注而成，它们各自成份含量的多少对混合料的强度、和易性都有很大影响，可进行室内外配比及其力学性能试验确定。

CFG桩的骨干材料为碎石，系粗骨料；石屑为中等粒径骨料，掺入石屑是填充碎石的孔隙，可使桩体级配良好，接触比表面积增大，提高了桩体抗剪强度，对桩体强度起重要作用。

合理确定cfg桩复合地基承载力简析从技术上讲，cfg桩复合地基作为一种重要的地基形式，其设计原理也具有重要的技术意义。

本文从cfg桩的原理、技术特点、参数设置等方面，结合实际工程实例，分别介绍cfg桩复合地基的技术要求、承载力校核、变形补偿以及质量控制的基本方法，以期对地基的对应设计提供参考。

一、cfg桩复合地基承载力简析1、cfg桩原理cfg桩复合地基是一种能够把地岩储能改善空间强度，并满足设计要求，以改善地基条件的一种地基支护形式。

cfg桩一般由桩底、桩身、桩头三部分组成，其设计原理是利用桩的抗拔力改善地基的排水能力，在施工过程中强度及抗力会随桩的深入而发挥作用。

2、技术特点Cfg桩复合地基技术具有深入地基、提高地基强度、柔性支护等优点，能够满足地基设计要求。

此外，cfg桩复合地基技术具有抗蝗和耐震性能良好、抗冻能力强、施工速度快、密度大等特点，能够提高地基抗力强度，并能保证地基抗力强度和稳定性，从而提高地基的整体性能和使用寿命。

3、参数设置在cfg桩复合地基的设计中，要考虑桩的施工深度、施工位置、桩的型号、桩的半径、桩的孔径、桩的材料、桩的抗力特征等参数，合理掌握这些参数，对后面的地基设计、承载力校核、变形补偿以及质量控制具有重要的意义。

二、cfg桩复合地基承载力校核1、承载力要求由于cfg桩复合地基是一种新技术，其承载力校核主要以抗压强度和抗拔强度为准，其中抗压强度主要指地基在桩施工完毕之后达到的抗压强度，而抗拔强度则用于计算桩的抗拔能力。

2、基础承载力计算一般情况下，在cfg桩复合地基的设计中，基础的承载力的计算分为桩的抗拔强度和抗压强度。

其中，桩的抗拔强度可由公式进行计算，而抗压强度可由实际试验获得。

3、地基受力分析在实施cfg桩复合地基的设计时，应根据现场实际情况，进行地基受力分析，确定cfg桩复合地基的荷载、抗力、抗压强度以及其他抗力要求，给出桩的参数设定，以确保cfg桩复合地基的正确性。

3.碎石桩与CFG桩
CFG桩刚性桩与碎石桩不同，一股情况下不仅可全 桩长发挥桩的侧阻，桩端落在好土层也可很好地发 挥端阻作用。若将碎石桩加以改造，使其具有刚性 桩的某些性状，则桩的作用会大大加强，复合地基 承载力将会大大提高。 CFG桩属高粘结强度桩，它与素混凝上桩的区别 仅在于桩体材料的构成不同，而在其受力和变形特 性方面没有什么区别，因此这里是把CFG桩做为高 粘结强度柱的代表进行研究。复合地基性状和设计 计算，对其它高粘结强度桩复合地基都适用。
i 1 n
（3）桩体试块抗压强度平均值应满足下式要求：
5.变形计算
地基处理后的变形计算应按现行国家标准《建 筑地基基础设计规范》GB 50007的有关规定执行。 地基变形计算深度应大于复合土层的厚度，并符 合现行国家标准《建筑地基基础设计规范》GB 50007中地基变形计算深度的有关规定。 沉降量的组成： ①复合土层的变形量； ②下卧层变形； ③褥垫层变形。
第二节 材料配比及力学性能
各种材料之间配合比对混合料的强度和易性的影响 ⑴石屑掺量的影响 ①对强度的影响：碎石料之间为点接触，接触比 表面积小，桩体抗剪强度较低。掺入中等粒度的石屑 后，级配变得良好，增大基础比表面积，提高桩体的 抗剪强度； ②石屑率存在一个最佳值，过大或过小对塌落度 和强度都不利，最佳值在25～30％范围内。 ⑵不同水泥、粉煤灰掺量的影响 ①对于某一石屑率，不同水泥、粉煤灰掺量得出 的混合料的立方抗压强度R28与灰水比C/W成正比； ②增加粉煤灰的掺量，要保证30mm的塌落度， 混合料需水量要增加。
4. CFG桩的发展
该技术已在全国22个省、市广泛推广应用，据不 完全统计，截止到2002年该技术已在1000多个工程 中应用。和桩基相比，由干CFG 桩材料可以掺入工 业废料粉煤灰、不配筋以及充分发挥桩间士的承载 能力，工程造价一般为桩基的1／3～1／2，经济效 益和社会效益非常显著。 特别是近几年，该技术己在北方地区的高层建筑 地基处理中应用，2001年前北京和河北地区已有近 300余栋高层建筑地基处理采用了CPG桩加固技术， 其中大多数为20-30层，31～35层的超高层建筑有 15幢。由于 CFG桩复合地基技术具有施工速度快、 工期短、质量容易控制、工程造价低廉的特点，目 前已成为最遍的地基处理技术之一。
