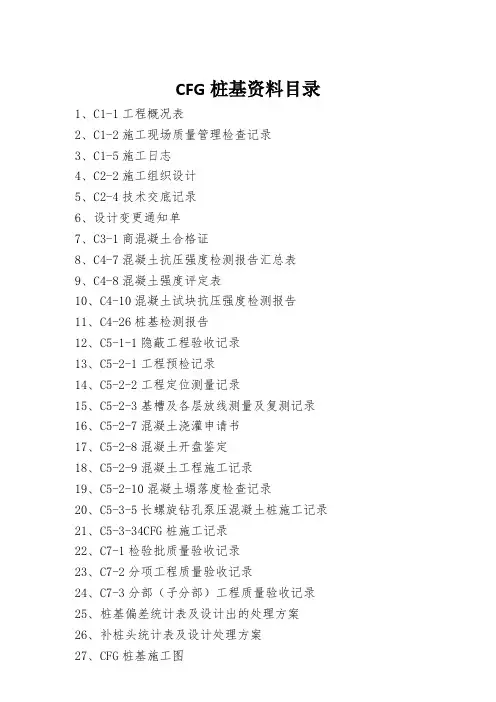

CFG桩整套资料

京沈客专辽宁段某标路基工程CFG桩技术培训资料1、目的明确CFG桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范CFG桩作业施工。

2、编制依据客运专线铁路路基工程施工质量验收标准客运专线铁路路基工程施工技术指南北京至沈阳铁路客运专线兴隆西至沈阳段某标施工图纸与其设计交底3、指导施工范围京沈客专辽宁段某标内所有CFG施工，CFG桩数量为5550根，共46590.4m，具体分布详见下表。

适用的工程地质条件：⑴地层：黏土、粉质黏土、粉土、粉砂、细砂、中砂；⑵水文地质：地下水为第四系孔隙潜水，微具承压性；⑶地震度峰值加速度：0.10g。

区域内无不良地质和特殊地质。

4、设计与技术要求⑴路基段CFG桩，桩身强度等级为C20，桩径0.4m，桩间距1.6m，正方形布置，桩顶设置C35钢筋混凝土圆形桩帽，直径1.2m，厚0.35m，桩帽顶设置厚0.6m的碎石垫层，碎石垫层内铺设两层单向拉伸土工格栅（抗拉强度200KN/m）。

单桩承载力不小于220KN。

⑵涵洞、框构中桥CFG桩，桩身强度等级为C20，桩径0.4m，桩间距1.6m，正方形布置。

框构主体底板与桩顶之间设0.5m厚C40混凝土板，桩尖深入板内0.05m，板下设0.15m碎石垫层，挡墙基地设厚0.6m的碎石垫层，垫层下设桩帽，直径1.2m，0.35m厚C40钢筋混凝土。

⑶路基段CFG桩桩长9.0m，涵洞和框构中桥CFG桩须穿透软弱层至硬底，对于第四系土质地层嵌入砂类土层或硬塑粘性土深度不小于2.0m。

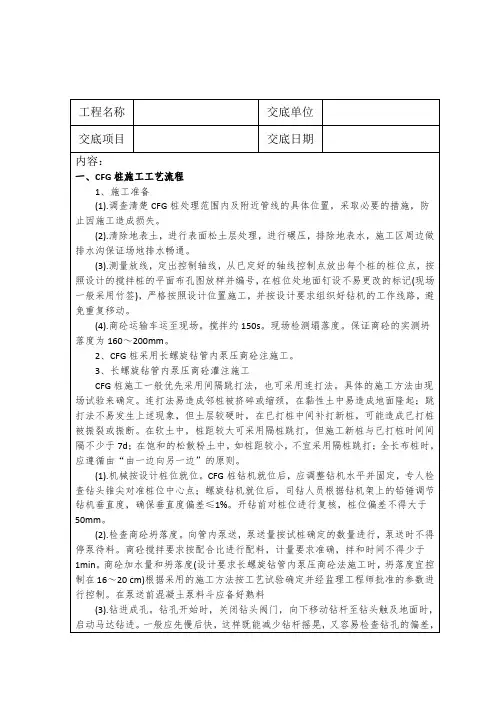

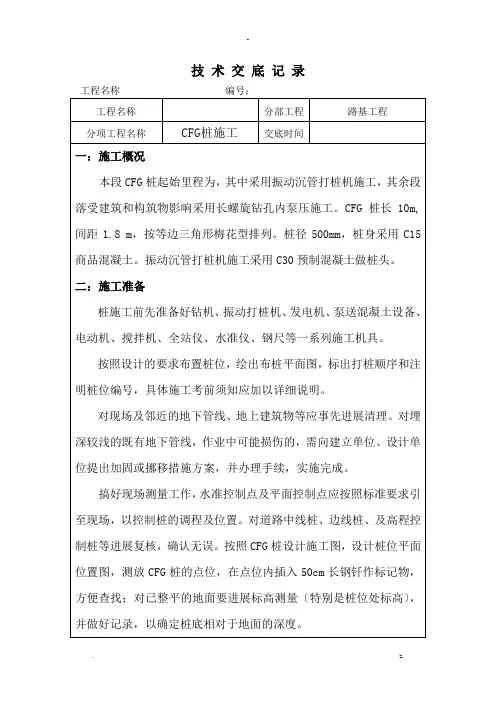

5、作业准备⑴技术准备①施工前熟悉施工图与工程地质、水文资料，完成相关图纸的会审工作。

②熟悉各相关的设计文件。

并组织施工人员学习和掌握所承担的CFG桩施工的目的、原理、施工工艺、技术要求、质量标准与检测方法等。

③按照要求完成三级技术交底，即项目总工程师对项目部各部室与技术人员、技术主管对作业队技术负责人、作业队技术负责人对班组长与全体作业人员的交底。

三相岩土—刚性桩复合地基计算程序淘宝有售1 说明：1.高程请输入绝对标高，或统一高程系统。

2.桩边至筏板边距离为采用等效实体法计算沉降时采用。

3.地基承载力修正深度适合建筑周边存在独立基础的地下车库时，修正深度不同于基础埋深时。

4.输入土层各压力段下孔隙比很重要，用于计算不用压力段下压缩模量，输入此值以后，输入的压缩模量值会在计算时被替换。

5.保存数据与读取数据均为EXCEL2003格式，计算书为word2003格式。

6.如有问题可发邮件到2419859460@ 淘宝店名：三相岩土复合地基计算书5号楼一、计算条件基础长度：67.83 m基础宽度：17.73 m地基承载力修正深度：0.50 m基底压力：570kpa准永久荷载：540KN/m3地下水位高程：18.00 m自然地面标高：32.21 m3.桩基参数桩长：26 m桩径：500 mm桩顶标高：21.73 m桩间土承载力发挥系数β：1.0单桩承载力发挥系数λ：0.9桩端阻力发挥系数：1.0桩顶标高: 21.73 m布桩形式：矩形桩间距X方向：1.7 m Y方向：1.8 m二、复合地基承载力计算1.桩在地层中位置主层号 亚层号 土层名称 地层计算厚度(m) 侧阻标准值(Kpa) 端阻标准值(Kpa) 3 0 细砂 4.12 65 — 4 0 粘土 7.90 53 — 5 0 细砂 9.20 70 — 7细砂 0.98 72 25002.单桩竖向承载力特征值计算根据《建筑地基处理技术规范》(JGJ79)第7.1.5条式(7.1.5-3)R a =12 ×(u p ∑q si l i +αp q p A p )=12 ×[π×0.50×(4.12×65+7.90×53+9.20×70+3.80×66+0.98×72)+1.00×π×0.252×2500.00]=1542.80KN R a —单桩竖向承载力特征值(KN) u p —桩周长(m)q si —桩周第i 层土极限侧阻力标准值(Kpa) l i —桩周第i 层土厚度(Kpa) αp —桩端端阻力发挥系数q p —桩的极限端阻力标准值(Kpa) A p —桩的截面积(m 2) 3.面积置换率计算根据《建筑地基处理技术规范》(JGJ79)第7.1.5条式(7.1.5-1) 布桩类型：矩形m= d 2d e2 =0.502/(1.052×1.70×1.80) =0.0640m —面积置换率 d —桩径(m)d e — 一根桩分担的处理地基面积的等效圆直径(m) 4.桩间土承载力基底以下存在软弱下卧层,天然地基承载力按207.8873Kpa 计算主层号 亚层号 土层名称 修正深度(m) 平均重度(KN/m3) 深度修正系数 修正后承载力(Kpa) 4粘土4.1218.751207.89f sk =207.89Kpa 5.复合地基承载力计算根据《建筑地基处理技术规范》(JGJ79)第7.1.5条式(7.1.5-2)f spk =λm R aA p+β(1-m)f sk = 0.90 × 0.0640 ×1542.80/(π×0.252)+0.95×(1-0.0640)×207.89=637.32Kpa f spk —复合地基承载力特征值 (kpa) λ—单桩承载力发挥系数 β—桩间土承载力发挥系数 6.复合地基承载力深度修正不考虑深度修正 f spa =f spk =637.32Kpa f spa —深度修正后复合地基承载力(kpa) 7.桩体试块抗压强度计算达到设计要求的复合地基承载力需要的单桩竖向承载力特征值R a =[f spk -β(1-m)f sk ]A p λm=[ 570.00-0.95×(1-0.0640)×207.89]×π×0.252/(0.90 × 0.0640)=1063.73KN 桩身试块抗压强度,根据《建筑地基处理技术规范》(JGJ79)第7.1.6条式(7.1.6-2)f cu ≥4λR aA p=4×0.90×1063.73/(π×0.252)/1000=24.08Mpaf cu —桩体试块抗压强度(Mpa)三、下卧层承载力验算1.天然地基下卧层承载力验算根据《建筑地基基础设计规范》(GB 50007)第5.2.7条式(5.2.7-1) P z +P cz ≤f azP z —下卧层顶面处附加压力值(kPa)P cz —下卧层顶面处土的自重压力值(kPa)f az —下卧层顶面处经深度修正后承载力特征值(kPa) 计算结果见下表主层号 亚层号 土层名称层顶 标高 m有效 重度 KN/ m3附加应 力系数 附加应力 PzKpa自重 应力 Pcz kpa Pz+ Pcz kpa 修正 深度 m 平均 重度 KN /m3 深度 修正 系数 修正后 承载力 kpa 计算 结果 3 0 细砂 21.73 19.70 1.0000 367.09 202.91 570.00 0.50 19.70 3.00 220.00 不满足 3 0 细砂 18.00 9.70 0.9739 357.50 276.39 633.89 4.23 17.37 3.00 414.39 不满足 4 0 粘土 17.61 7.70 0.9661 354.66 280.17 634.83 4.62 16.72 1.00 208.90 不满足 5 0 细砂 9.71 9.70 0.7042 258.52 341.00 599.52 12.52 11.03 3.00 697.74 满足 6 0 粘土 0.51 7.60 0.4613 169.33 430.24 599.57 21.72 10.47 1.00 402.10 不满足 7 0 细砂 -3.29 9.80 0.3936 144.50 459.12 603.62 25.52 10.04 3.00 1063.58 满足 8 0 卵石 -8.39 11.00 0.3226 118.42 509.10 627.52 30.62 10.00 4.40 1655.25 满足 9 0 粉质粘土-13.49 9.90 0.2679 98.35 565.20663.5535.7210.141.60751.56满足10 0 细砂 -14.59 9.90 0.2578 94.63 576.09 670.72 36.82 10.14 3.00 1424.35 满足 11 0 粉质粘土-19.09 9.90 0.2214 81.27 620.64 701.91 41.32 10.11 1.60 860.29 满足 12细砂 -20.19 9.800.213678.40631.53 709.93 42.42 10.10 3.001620.72 满足2.复合地基下卧层承载力验算根据《建筑地基基础设计规范》(GB 50007)第5.2.7条式(5.2.7-1) P z +P cz ≤f az计算结果见下表主层号 亚层号 土层名称层顶 标高 m有效 重度 KN/ m3附加应 力系数 附加 应力 Pz Kpa 自重应力 Pcz kpaPz+Pcz kpa修正 深度 m平均 重度 KN /m3深度 修正 系数 修正后 承载力 kpa计算 结果8 0 卵石 -8.39 11.00 0.3226 118.42 509.10 627.52 30.62 10.00 4.40 1655.25 满足 9 0 粉质粘土-13.49 9.90 0.2679 98.35 565.20 663.55 35.72 10.14 1.60751.56 满足 10 0 细砂 -14.59 9.90 0.2578 94.63 576.09 670.72 36.82 10.14 3.00 1424.35 满足 11 0 粉质粘土-19.09 9.90 0.2214 81.27 620.64 701.91 41.32 10.11 1.60 860.29 满足 12细砂 -20.19 9.800.213678.40631.53 709.93 42.42 10.10 3.001620.72 满足3.按桩基模式验算桩端下卧层承载力根据《建筑桩基技术规范》(JGJ 94)第5.4.1条式(5.4.1-1) σz +γm z ≤f azσz —作用于下卧层顶面的附加应力γm —下卧层顶面以上深度修正范围内土层加权平均重度(KN/m 3) z —修正深度(m)σz0=(F k +G k )-3/2(A 0+B 0)∑q sik l iA 0+B 0=[570.00-3/2×(67.83+17.73-4×0.80)×(4.12×65+7.90×53+9.20×70+3.80×66+0.98×72)]/[(67.83-2×0.80)×(17.73-2×0.80)]=212.08kpa σz0—桩端位置附加应力(kpa)F k +G k —建筑荷载与基础覆土重之和,即基底压力(kpa) A 0、B 0—桩群外缘矩形底面的长、短边边长(m) 计算结果见下表 主层号 亚层号 土层名称层顶 标高 m有效 重度 KN/ m3附加应 力系数 附加 应力 σz自重应力 γ·zkpaσz+ γ·z kpa修正 深度 m平均 重度KN/m3深度修正 系数修正后承载力kpa 计算 结果 7 0 细砂 -4.27 9.80 1.0000 212.08 468.72 680.81 26.50 3.00 10.03 1092.41 满足 8 0 卵石 -8.39 11.00 0.9636 204.36 509.10 713.46 30.62 4.40 10.00 1655.25 满足 9 0 粉质粘土-13.49 9.90 0.7938 168.36 565.20733.56 35.72 1.60 10.14 751.56 满足 10 0 细砂 -14.59 9.90 0.7531 159.72 576.09 735.81 36.82 3.00 10.14 1424.35 满足 11 0 粉质粘土-19.09 9.90 0.6043 128.16 620.64 748.80 41.32 1.60 10.11 860.29 满足 12细砂 -20.19 9.800.5733121.59 631.53 753.12 42.42 3.0010.10 1620.72 满足四、沉降计算1.天然地基沉降计算根据《建筑地基基础设计规范》(GB 50007)第5.3.5条式(5.3.5)s=ψs ∑p 0E si(z i αi -z i-1αi-1)s —地基最终变形量(mm) ψs —沉降计算经验系数p 0—准永久组合时基础底面处的附加应力(kpa)，p0=337.09kpa z i 、z i-1—基础底面至第i 层土、第i-1层土底面的距离(m)αi 、αi-1—基础底面至第i 层土、第i-1层土底面范围内平均附加应力系数E si —基础底面下第i 层土的压缩模量(Mpa)，应取土的自重压力至土的自重压力与附加压力之和的压力段计算，根据《土工试验方法标准》(GBT50123)第14.1.9、14.1.10条E si =(1+e i0)(p i2-p i1)e i1-e i2e 0—初始孔隙比p i1、p i2—第i 层土自重应力、第i 层土自重应力与附加应力之和(Kpa)e i1、e i2—第i 层土自重应力下孔隙比、第i 层土自重应力与附加应力之和作用下孔隙比,根据高压固结试验内插计算 根据《建筑地基基础设计规范》(GB 50007)第5.3.7条,地基变形计算深度z n 应符合式(5.3.7)条规定Δs n '≤0.025∑Δs i ' Δs i '—在计算深度范围内,第i 层土计算变形值(mm)Δs n '—在由计算厚度向上取厚度为Δz 的土层计算变形值(mm) Δz —根据基础宽度b=17.73m ，查表5.3.7，Δz=1m 计算过程见下表主层亚层土层 名称计算 深度 m 有效 重度 KN/ 自重 应力 Pcz 附加 应力 PzPz+ Pcz kpa孔隙比 e1 孔隙比 e2 压缩 模量 Mpa平均附加Ai本层 沉降号 号 m3 kpa Kpa 应力系数 Δs' mm 3 0 细砂 1.00 19.70 202.91 337.09 540.00 19.00 0.9998 0.9998 17.74 3 0 2.00 19.70 222.61 336.87 559.48 19.00 0.9988 0.9978 17.70 3 0 3.00 19.70 242.31 335.41 577.71 19.00 0.9962 0.9910 17.58 3 03.73 19.70 256.69 331.80 588.49 19.00 0.9930 0.7154 12.69 3 0 细砂4.12 9.70 264.37 327.60 591.9719.00 0.9909 0.3783 6.71 4 0 粘土 5.12 7.70 274.07 324.82 598.89 0.683 0.636 12.95 0.9838 0.9545 24.85 4 0 6.12 7.70 281.77 316.13 597.90 0.677 0.636 14.44 0.9746 0.9275 21.66 4 0 7.12 7.70 289.47 305.64 595.11 0.671 0.636 16.39 0.9635 0.8959 18.42 4 0 8.12 7.70 297.17 293.91 591.08 0.665 0.637 19.15 0.9509 0.8614 15.16 4 0 9.12 7.70 304.87 281.50 586.37 0.663 0.637 20.44 0.9372 0.8253 13.61 4 0 10.12 7.70 312.57 268.86 581.43 0.662 0.637 20.34 0.9225 0.7889 13.07 4 0 11.12 7.70 320.27 256.33 576.60 0.661 0.638 20.24 0.9073 0.7529 12.54 4 012.02 7.70 327.20 244.14 571.34 0.661 0.638 20.13 0.8932 0.6477 10.85 5 0 细砂 13.02 9.70 334.90 233.58 568.48 20.00 0.8774 0.6876 11.59 5 0 14.02 9.70 344.60 222.37 566.97 20.00 0.8616 0.6555 11.05 5 0 15.02 9.70 354.30 211.76 566.06 20.00 0.8458 0.6250 10.53 5 0 16.02 9.70 364.00 201.75 565.75 20.00 0.8303 0.5962 10.05 5 0 17.02 9.70 373.70 192.34 566.04 20.00 0.8149 0.5691 9.59 5 0 18.02 9.70 383.40 183.49 566.89 20.00 0.7998 0.5435 9.16 5 0 19.02 9.70 393.10 175.18 568.28 20.00 0.7851 0.5194 8.76 5 0 20.02 9.70 402.80 167.38 570.18 20.00 0.7707 0.4968 8.37 5 0 21.02 9.70 412.50 160.05 572.55 20.00 0.7567 0.4755 8.01 5 021.22 9.70 414.44 153.15 567.5920.00 0.7539 0.0927 1.56 6 0 粘土 22.22 7.60 424.14 151.83 575.97 0.624 0.608 17.44 0.7403 0.4516 8.73 6 0 23.22 7.60 431.74 145.41 577.15 0.623 0.608 17.39 0.7270 0.4328 8.39 6 0 24.22 7.60 439.34 139.37 578.71 0.622 0.607 17.33 0.7142 0.4152 8.08 6 025.02 7.60 445.42 133.67 579.09 0.621 0.607 17.29 0.7041 0.3201 6.24 7 0 桩端 26.00 9.80 452.87 129.34 582.21 21.70 0.6921 0.3783 5.88 7 0 细砂 26.02 9.80 453.06 124.30 577.36 21.70 0.6919 0.0076 0.12 727.029.80462.86124.20587.0621.700.68000.37075.76总沉降计算值s'=334.45mm在基底以下27.02m 以上1m 厚度土层计算变形值 Δs Δs=5.76mm<0.025∑Δs'=8.36mm 沉降计算深度满足要求。

CFG桩是英文Cement Fly-ash Gravel的缩写，意为水泥粉煤灰碎石桩，由碎石、石屑、砂、粉煤灰掺水泥加水拌和，用各种成桩机械制成的可变强度桩。

通过调整水泥掺量及配比，其强度等级在C5-C25之间变化，是介于刚性桩与柔性桩之间的一种桩型。

CFG桩和桩间土一起，通过褥垫层形成CFG桩复合地基共同工作，故可根据复合地基性状和计算进行工程设计。

CFG桩一般不用计算配筋，并且还可利用工业废料粉煤灰和石屑作掺和料，进一步降低了工程造价。

CFG桩的适用范围很广。

在砂土、粉土、粘土、淤泥质土、杂填土等地基均有大量成功的实例。

CFG桩对独立基础、条形基础、筏基都适用。

编辑本段CFG桩的施工应根据现场条件选用下列施工工艺：1、长螺旋钻孔灌注成桩，适用于地下水位以上的粘性土、粉土、素填土、中等密实以上的桩土.2、长螺旋钻孔、管内泵压混合料灌注成桩，适用于粘性土、粉土、砂土，以及对噪声或泥浆污染要求严格的场地.3、振动沉管灌注成桩，适用于粉土、粘性土及素填土地基.编辑本段材料要求和注意事项1、混凝土、混凝土外加剂和掺和料: 缓凝剂、粉煤灰，均应符合相应标准要求，其掺量应根据施工要求通过试验室确定.2、严格按照配合比配制混合料。

3、长螺旋钻孔、管内泵压混合料灌注成桩施工的坍落度宜为160~200mm，振动沉管灌注桩成桩施工的坍落度宜为30~50mm，振动沉管灌注成桩后桩顶浮浆厚度不宜超过200mm.4、长螺旋钻孔、管内泵压混合料成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应与拔管速度相配合，遇到饱和砂土或饱和粉土层，不得停泵待料；沉管灌注成桩施工拔管速度应按匀速控制，拔管速度应控制在1.2～1.5m/min左右，如遇淤泥或淤泥质土，拔管速度应适当放慢。

其他注意事项：1、冬期施工时混合料人孔温度不得低于5℃，对桩头和桩间土应采取保温措施。

2、施工垂直度偏差不应大于1%；对满堂布桩基础，桩位偏差不应大于0.4倍桩径；对条形基础，桩位偏差不应大于0.25倍桩径，对单排布桩桩位偏差不应大于60mm。

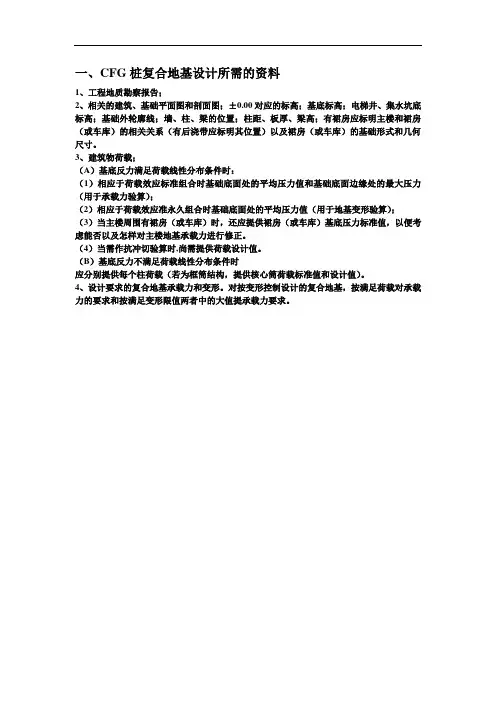

一、CFG桩复合地基设计所需的资料
1、工程地质勘察报告；
2、相关的建筑、基础平面图和剖面图；±0.00对应的标高；基底标高；电梯井、集水坑底标高；基础外轮廓线；墙、柱、梁的位置；柱距、板厚、梁高；有裙房应标明主楼和裙房（或车库）的相关关系（有后浇带应标明其位置）以及裙房（或车库）的基础形式和几何尺寸。

3、建筑物荷载；
（A）基底反力满足荷载线性分布条件时：
（1）相应于荷载效应标准组合时基础底面处的平均压力值和基础底面边缘处的最大压力（用于承载力验算）；
（2）相应于荷载效应准永久组合时基础底面处的平均压力值（用于地基变形验算）；（3）当主楼周围有裙房（或车库）时，还应提供裙房（或车库）基底压力标准值，以便考虑能否以及怎样对主楼地基承载力进行修正。

（4）当需作抗冲切验算时,尚需提供荷载设计值。

（B）基底反力不满足荷载线性分布条件时
应分别提供每个柱荷载（若为框筒结构，提供核心筒荷载标准值和设计值）。

4、设计要求的复合地基承载力和变形。

对按变形控制设计的复合地基，按满足荷载对承载力的要求和按满足变形限值两者中的大值提承载力要求。

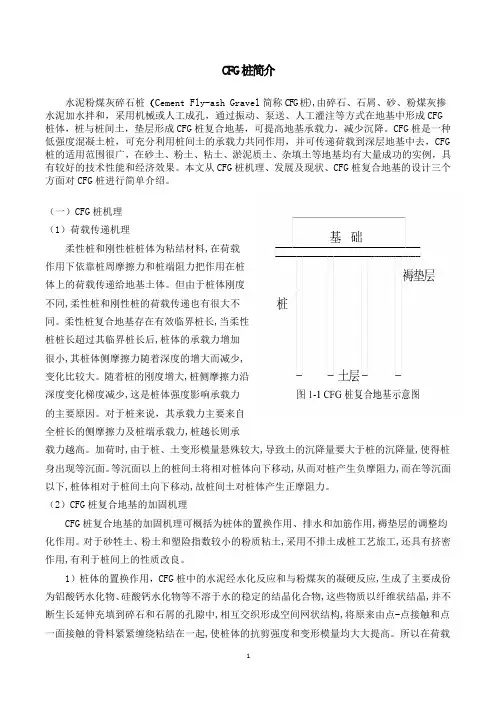

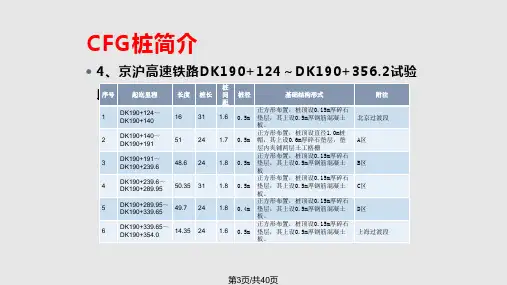

CFG桩简介水泥粉煤灰碎石桩（Cement Fly-ash Gravel简称CFG桩),由碎石、石屑、砂、粉煤灰掺水泥加水拌和，采用机械或人工成孔，通过振动、泵送、人工灌注等方式在地基中形成CFG 桩体，桩与桩间土，垫层形成CFG桩复合地基，可提高地基承载力，减少沉降。
