细集料云母含量试验作业指导书

细集料表观密度试验容量瓶法作业指导书1 目的与适用范围用容量瓶测定细集料（天然砂、石屑、机制砂）在23℃时对水的表观相对密度和表观密度。

本方法适用于含有少量大于2.36mm部分的细集料。

2 仪具与材料（1）天平：称量1kg，感量不大于1g。

（2）容量瓶：500mL。

（3）烘箱：能控温105℃±5℃。

（4）烧杯：500mL。

（5）洁净水。

（6）其他：干燥器、浅盘、铝制料勺、温度计等。

3 试验准备将缩分至650g左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

4 试验步骤4.1 称取烘干的试样约300g（m0），装入盛有半瓶洁净水的容量瓶中。

4.2 摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h，然后用滴管添水，使水面与瓶颈刻度线齐平，再塞紧瓶塞，擦干瓶外水分，称其总质量4.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入相同温度的洁净水（温差不超过2℃）至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量（m1）。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验期间的温差不得超过1℃。

5 计算5.1 细集料的表观相对密度按式（T0328-1）计算至小数点后3位。

r a＝m0/（m0+m1-m2）(T0328-1)式中：r a——细集料的表观相对密度，无量纲；m0——试样的烘干质量（g）；m1——水及容量瓶总质量（g）。

m2——试样、水及容量瓶总质量（g）。

5.2 表观密度ρa按式（T0328-2）计算,精确至小数点后3位。

ρa＝γa×ρT或ρa＝（γa-αT）×ρw 式中：ρa——细集料对水的表观密度（g/cm3）；ρw——水在4℃时的密度（g/cm3）；αT——试验时水温对水密度影响得修正系数，按附录B 表B－1取用；ρT——试验温度T时水得密度（g/cm3），按附录B表B－1取用。

公路细集料机制砂试验要求《公路细集料机制砂试验要求》篇一：公路细集料机制砂试验要求之基本性能试验要求引言：公路建设就像搭建一个庞大而精密的骨架，细集料机制砂可是这个骨架中不可或缺的“小零件”。

我们为啥要对它进行试验呢？很简单，公路的质量得有保障啊。

如果机制砂的质量不过关，那公路可能就会出现各种问题，比如裂缝、坑洼之类的。

所以呢，对公路细集料机制砂进行试验是非常必要的。

主体要求：一、颗粒级配要求机制砂的颗粒级配得符合一定的标准。

咱得通过筛分析试验来确定。

比如说，0.075mm筛孔的累计筛余，应该在一定的百分比范围内，这个范围呢，就像一个严格的“禁区”，不得随意突破。

要是累计筛余超出太多或者太少，就好比一个人的身材比例失调了一样，那可不行。

具体来说，要根据不同的公路等级要求，在[具体下限数值]%到[具体上限数值]%之间。

二、细度模数要求细度模数可是衡量机制砂粗细程度的重要指标。

一般情况下，这个数值要在2.0 - 3.5之间。

你可以想象这个细度模数就像机制砂的“身材尺码”，太大了或者太小了都不合适。

如果小于2.0，那机制砂就太细了，可能会导致混凝土的强度不够；要是大于3.5呢，又太粗了，会影响混凝土的和易性。

含泥量可不能太多，这就像我们不希望饭里有沙子一样。

对于公路细集料机制砂，含泥量必须控制在3%以内。

含泥量要是超标了，就好比在公路这个“大蛋糕”里混入了杂质，会严重影响公路的耐久性和强度。

我们怎么测定含泥量呢？那就是通过专门的试验方法，把泥给“揪”出来，看看它到底占了多少比例。

结尾：这些基本性能的试验要求对于公路建设来说那可是相当重要的。

如果不按照这些要求来，公路可能就会早早地“生病”，出现各种质量问题。

那时候，修补的成本可就高了，就像一个人生病了去医院，花钱又遭罪。

所以啊，咱们得严格遵守这些要求，确保公路细集料机制砂的质量。

篇二：公路细集料机制砂试验要求之物理性能试验要求引言：嘿，咱们继续聊聊公路细集料机制砂的试验要求。

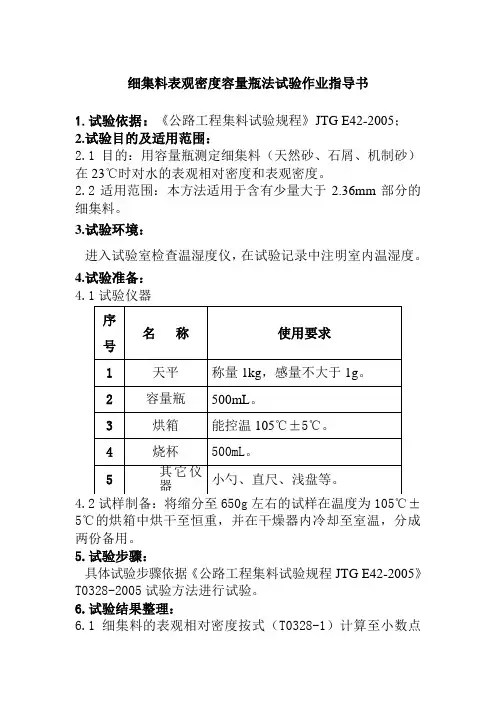

细集料表观密度容量瓶法试验作业指导书1.试验依据：《公路工程集料试验规程》JTG E42-2005；2.试验目的及适用范围：2.1目的：用容量瓶测定细集料（天然砂、石屑、机制砂）在23℃时对水的表观相对密度和表观密度。

2.2适用范围：本方法适用于含有少量大于2.36mm部分的细集料。

3.试验环境：进入试验室检查温湿度仪，在试验记录中注明室内温湿度。

4.试验准备：4.1试验仪器4.2试样制备：将缩分至650g左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

5.试验步骤：具体试验步骤依据《公路工程集料试验规程JTG E42-2005》T0328-2005试验方法进行试验。

6.试验结果整理：6.1 细集料的表观相对密度按式（T0328-1）计算至小数点后3位。

r a＝m0/（m0+m1-m2）(T0328-1)式中：r a——细集料的表观相对密度，无量纲；m0——试样的烘干质量（g）；m1——水及容量瓶总质量（g）。

m2——试样、水及容量瓶总质量（g）。

6.2 表观密度ρa按式（T0328-2）计算,精确至小数点后3位。

ρa＝γa×ρT或ρa＝（γa-αT）×ρw 式中：ρa——细集料对水的表观密度（g/cm3）；ρw——水在4℃时的密度（g/cm3）；αT——试验时水温对水密度影响得修正系数，按附录B表B－1取用；ρT——试验温度T时水得密度（g/cm3），按附录B 表B－1取用。

6.3以两次试验结果的算术平均值作为测定值，如两次结果之差值大于0.01g/cm3时，应重新取样进行试验。

7.试验报告：试验报告应包括内容：○1.检测项目名称;○2原材料的品种、规格和产地；○3试验日期及时间间○4.仪器设备名称、型号及编号；○5细集料堆积密度、紧装密度；○6执行标准；○7要说明的其他内容。

8.试验注意事项:8.1在砂的表观密度试验过程中应测量并控制水的温度，试验期间的温差不得超过1℃。

细集料压碎指标试验作业指导书1目的与适用范围细集料压碎指标用于衡量细集料在逐渐增加的荷载下抵抗压碎的能力，以评定其在公路工程中的适用性。

2仪具与材料（1）压力机：量程50KN～1000KN，示值相当误差2％，应能保持1KN/s的加荷率。

（2）天平：感量不大于1g。

（3）标准筛。

（4）细集料压碎指标试模：由两端开口的钢制圆形试筒、加压块和底板组成，压头直径75mm，金属筒试模内径77mm，试模深70mm。

试筒内壁、加压头的底面及底板的上表面等与石料接触的表面都应进行热处理硬化，并保持光滑状态。

（5）金属捣棒：直径10mm，长500mm，一端加工成半球形。

3试验准备3.1采用风干的细集料样品，置烘箱中于105℃±5℃条件下烘干至恒重，通常不超过4h，取出冷却至室温。

后用4.75mm、2.36mm 至0.3mm各标准筛过筛，去除大于4.75mm部分，分成4.75mm～2.36mm、2.36mm～1.18mm、1.18mm～0.6mm、0.6mm～0.3mm 4组试样，各组取1000g备用。

3.2称取单粒级试样330g，准确至1g。

将试样倒入已组装成的试样钢模中，使试样距地盘面的高度约为50mm。

整平钢模内试样表面，将加压头放入钢模内，转动1周，使其与试样均匀接触。

4试验步骤1.1将装有试样的试模放到压力机上，注意使压头摆平，对中压板中心。

开动压力机，均匀地施加荷载，以500N/s的速率，加压至25kN，稳压5s，以同样的速率卸荷。

1.2将试模从压力机上取下，取出试样，以该粒组的下限筛孔过筛（如对4.75mm～2.36mm以2.36mm标准筛过筛）。

称取试样的晒雨量（m1）和通过量m2），准确至1g。

5计算按式T0350－1计算各组粒级细集料的压碎指标，精确至1％。

Yi＝m1/（m1＋m2）×100（ T0350－1）式中：Yi——第i粒级细集料的压碎指标值（％）；m1——试样的筛余量（g）；m2——试样的通过量（g）。
