压力式液位变送器(压力式水位传感器)安装注意事项

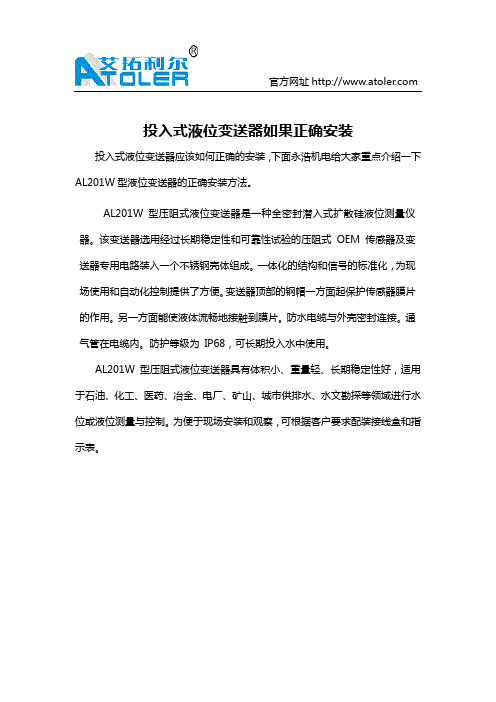

官方网址投入式液位变送器如果正确安装投入式液位变送器应该如何正确的安装，下面永浩机电给大家重点介绍一下AL201W型液位变送器的正确安装方法。

AL201W型压阻式液位变送器是一种全密封潜入式扩散硅液位测量仪器。

该变送器选用经过长期稳定性和可靠性试验的压阻式OEM 传感器及变送器专用电路装入一个不锈钢壳体组成。

一体化的结构和信号的标准化，为现场使用和自动化控制提供了方便。

变送器顶部的钢帽一方面起保护传感器膜片的作用。

另一方面能使液体流畅地接触到膜片。

防水电缆与外壳密封连接。

通气管在电缆内。

防护等级为IP68，可长期投入水中使用。

AL201W 型压阻式液位变送器具有体积小、重量轻、长期稳定性好，适用于石油、化工、医药、冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位测量与控制。

为便于现场安装和观察，可根据客户要求配装接线盒和指示表。

官方网址二、安装2.1安装前检查变送器安装前应注意：（1）安装地点的液体可能产生的静压力是否会超过变送器的量程。

（2）所测液体是否与变送器的结构材料相适应。

（3）所测液体是否会堵塞变送器的进液孔。

2.2安装方法变送器的安装方向为垂直向下安装。

在动水中使用时，必须注意使感应面与水流方向平行。

2.2.1在静水中安装在水池中的安装方法如图六所示。

官方网址 为防止水泵打水时的冲击力抖动变送器和损坏变送器，变送器应远离液体出入口安放。

否则应采用图七所示的方法，用钢管保护。

在深井中的安装方法如图七所示。

一般用插钢管的方法。

要求钢管不能打弯，内径必须大于30mm，在钢管的不同高度上打若干小孔，便于上下提动和水通畅进入。

必要时，可在变送器上缠绕钢丝，用钢丝上下提动，以免拉断电缆线。

图六图七2.2.2 在动水中安装（如河道、库区等）需加静水装置方法之一，在水道中插入钢管（见图八）要求钢管壁稍厚一些，并在其上不同高度打若干小孔，起到阻尼水波和消除动水压力的影响。

方法之二：若为清水域的砂石水床，以浅埋为好。

投入式静压液位计（投入式静压水位计）安装注意事项投入式静压液位计安装注意事项如下：1、投入式静压液位计不能在超高温、超量程、强磁场环境下使用，以上环境严重影响液位计的精度和使用寿命。

2、测量静态水位时，水位计要投到容器底部但不要接触底部的泥沙或淤泥。

3、投入式静压液位计通常投入直径大于水位计直径的的PVC管、钢管，管道固定在水中，不同高度打若干小孔，以便水通畅进入管内。

或者在底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。

4、投入式静压液位计安装方向为垂直，安装位置应远离出入口及振动源。

5、安装过程中切勿堵塞导气管。

6、严禁用硬物碰触压力传感器膜片。

7、接线按照厂家提供的接线说明进行连接。

8、安装中发现异常，应关掉电源停止使用，进行检查或直接与水位计厂家(唐山平升)联系，请勿自行拆卸重装。

投入式静压液位计（投入式静压水位计）一.概述投入式静压液位计水位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

产品精度高，体积小，使用方便，直接投入液体中，即可测量出液位计末端到液面的液位高度。

投入式静压液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

防护等级：IP68。

型号意义：示例说明：DATA-5102(10mH2O)表示为唐山平升生产的4～20mA ，精度为0.5%，量程为10m 的投入式静压液位计。

二.工作原理投入式静压液位计中的压力传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

压力式液位计安全操作规定随着科技的不断进步，液位计也越来越普遍，特别是在化工、石油、制药、食品等行业中，这种设备更被广泛应用。

液位计的作用非常重要，涉及到生产中的液位监测和控制，更关乎现代化生产的稳定性和高效性。

但是由于液位计的工作环境通常较为复杂，不遵守相关的安全操作规定会给企业和人员带来很大的潜在风险。

因此，在使用压力式液位计时，必须按照相关的安全操作规定进行操作。

1. 安全检查在使用液位计之前，首先需要对设备进行检查。

检查内容主要有以下几点：•液位计安装是否正确，连接部分是否松动。

•仪表与管路是否漏气、漏液，连接管路是否倾斜。

•仪表上是否有损伤、划痕等缺陷。

•液位计的过压保护、过流保护等是否正常。

•液位计工作环境的温度、湿度、震动等是否符合要求。

只有检查确定设备完好无损，方可进一步进行。

2. 操作规范在操作压力式液位计时，必须要按照以下规范进行：2.1 液位计操作人员液位计操作人员必须接受过相应的培训，掌握日常维护和应对异常情况的方法。

同时，液位计的操作人员也必须清楚以下几点：•不得在液位计上面放置物品。

•不得以导弹丢射或者以硬物敲打液位计。

•不得拆卸、改变、移动液位计所固定的语言及时跟内容。

•急剧温度变化或发生爆炸时，必须立即切断电源、燃气源或惰性气体源。

2.2 液位计工作条件液位计主要用于监控容器中的某种液体或气体的液位高度，因此，其工作条件至关重要。

•液体密度必须与液位计所设置的密度相同才可使用。

•液体的PH值与温度集每个流量、适应的材质和结构、密度、介质浓度和粘度等要求一致。

•液位计同周围环境必须保持足够的空间，便于设备日常维护。

2.3 液位计维护液位计的正常运行需要定期的维护。

其主要任务包括以下三个方面：•建立定期的日常巡检、维护和检测制度，及时保养液位计；•发现液位计漏损、闹声、松动等异常情况，及时处理，避免液位计造成非正常泄漏；•液位计大修或拆装时，应由专人进行。

3. 总结在使用压力式液位计进行液位监测和控制时，必须要按照以上安全操作规定进行。

静压式液位计、静压式水位传感器使用说明书一.概述静压式液位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

水位计精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。

静压式液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

防护等级：IP68。

型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的水位计。

二、外形结构（单位：mm ）：三、工作原理静压式液位计中的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

通讯类型：1—串口; 2—4～20mA ;精 度：0—0.5%; 1—0.1%;DATA-5 1 ××（×m H 2O ）量程：0—×，单位：m(一般在标牌中标注) 采集类型：水位;唐山平升电子生产的变送器系列产品四、特点灵敏度高，响应时间≤1ms。

精度等级高，可达0.1级。

全不锈钢密封结构，IP68防水。

聚氨酯导气电缆，耐高温、耐腐蚀。

体积小巧，便于安装、投放。

五、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～5,10,15,20,25,30m输出信号：4-20mA；RS485供电电源：12/24V DC精度等级： 0.1%FS；0.5%FS环境温度 -10℃～80℃存储温度 -40℃～85℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68 结构材料：外壳：不锈钢316L 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L 电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）六、接线图七、注意事项1.当收到静压式液位计时请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符。

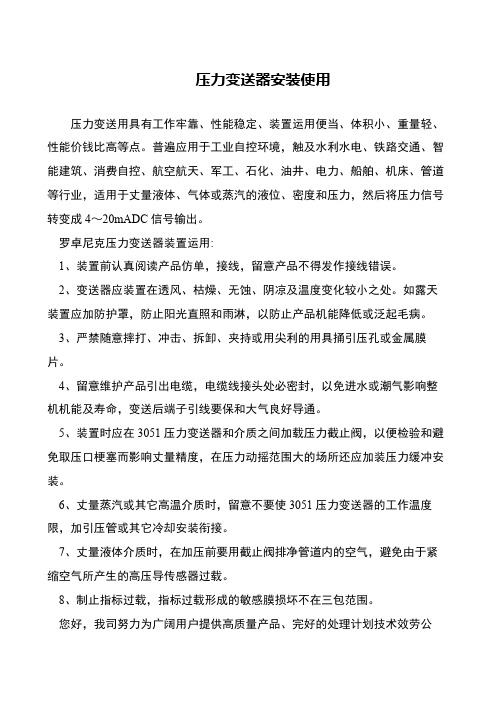

压力变送器安装使用
压力变送用具有工作牢靠、性能稳定、装置运用便当、体积小、重量轻、性能价钱比高等点。

普遍应用于工业自控环境，触及水利水电、铁路交通、智能建筑、消费自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等行业，适用于丈量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mADC信号输出。

 罗卓尼克压力变送器装置运用:
 1、装置前认真阅读产品仿单，接线，留意产品不得发作接线错误。

 2、变送器应装置在透风、枯燥、无蚀、阴凉及温度变化较小之处。

如露天装置应加防护罩，防止阳光直照和雨淋，以防止产品机能降低或泛起毛病。

 3、严禁随意摔打、冲击、拆卸、夹持或用尖利的用具捅引压孔或金属膜片。

 4、留意维护产品引出电缆，电缆线接头处必密封，以免进水或潮气影响整机机能及寿命，变送后端子引线要保和大气良好导通。

 5、装置时应在3051压力变送器和介质之间加载压力截止阀，以便检验和避免取压口梗塞而影响丈量精度，在压力动摇范围大的场所还应加装压力缓冲安装。

 6、丈量蒸汽或其它高温介质时，留意不要使3051压力变送器的工作温度限，加引压管或其它冷却安装衔接。

 7、丈量液体介质时，在加压前要用截止阀排净管道内的空气，避免由于紧缩空气所产生的高压导传感器过载。

 8、制止指标过载，指标过载形成的敏感膜损坏不在三包范围。

 您好，我司努力为广阔用户提供高质量产品、完好的处理计划技术效劳公。

液位检测仪表的安装注意事项液位检测仪表在现代工业生产中扮演着重要的角色，它能够帮助工程师监测和控制液体的水平，确保生产过程的稳定和安全。

然而，为了确保液位检测仪表的正常运行和准确性，其安装过程中需要特别的注意和细致的操作。

本文将详细介绍液位检测仪表的安装注意事项，以便工程师们在安装过程中能够避免常见的问题，提高工作效率和安全性。

一、选择安装位置1.1. 考虑液体的性质在选择安装位置时，需要考虑液体的性质，例如是否具有腐蚀性、黏性或易燃性。

根据液体的特性选择合适的安装材料和防护措施，以确保液位检测仪表能够长期稳定地工作。

1.2. 确保安装位置平稳安装位置应该选择在平稳的地面或设备上，避免受到震动和振动的影响，影响液位检测仪表的准确性。

还需要考虑安装位置是否容易维护和清洁，以方便后续的维护和保养工作。

二、安装材料和工具准备2.1. 选择合适的安装材料根据液体的性质和安装环境选择合适的安装材料，例如密封胶、防水胶、耐腐蚀材料等，以确保安装的稳固和密封。

2.2. 使用专业工具在进行液位检测仪表的安装过程中，需要使用专业的安装工具，例如扳手、螺丝刀、橡胶锤等，确保安装环节的准确和可靠。

三、安装过程中的注意事项3.1. 严格按照安装说明进行操作在进行液位检测仪表的安装过程中，需要仔细阅读和理解安装说明书，严格按照要求进行操作，避免因操作不当而导致的安装问题。

3.2. 保持安装环境清洁在安装过程中，需要确保安装环境的清洁，避免杂物或尘土进入液位检测仪表，影响其正常工作和寿命。

3.3. 注意接线和防水在进行液位检测仪表的接线和连接过程中，需要特别注意防水措施，选择合适的接线端子和密封件，避免因进水而导致的故障问题。

3.4. 进行安装后的检查在完成液位检测仪表的安装后，需要对安装部位进行全面的检查，确保安装牢固和无漏水现象，保证液位检测仪表的正常运行。

四、安装后的调试和测试4.1. 进行电气连接的调试在完成液位检测仪表的安装后，需要进行电气连接的调试，确保接线正确、稳定，并进行相关测试，验证仪表的准确性。

液位传感器（静压液位计/液位变送器/液位传感器/水位传感器）是一种测量液位的压力传感器。

静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）分为两类：一类为接触式，包括单法兰静压/双法兰差压液位变送器，浮球式液位变送器，磁性液位变送器，投入式液位变送器，电动内浮球液位变送器，电动浮筒液位变送器，电容式液位变送器，磁致伸缩液位变送器，伺服液位变送器等。

第二类为非接触式，分为超声波液位变送器，雷达液位变送器等。

液位传感器是一种常用的测量仪器，具有测量精准、维护简便、使用灵活、可靠性高、耐用性强等多种的优点，被广泛的应用于多个行业当中。

液位传感器的种类是比较多的，接下来小编就来为大家介绍液位传感器三大类型，希望可以帮助到大家。

1、浮球式液位传感器：由行业产品磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成。

一般磁性浮球的比重小于0.5，可漂于液面之上并沿测量导管上下移动。

导管内装有测量元件，它可以在外磁作用下将被测液位信号转换成正比于液位变化的电阻信号，并将电子单元转换成4～20ma或其它电子商务标准信号输出。

2、浮筒式液位传感器：是将磁性浮球改为浮筒，浮筒式液位传感器是利用微小的金属膜应变传感技术来测量液体的液位、界位或密度的。

3、静压式液位传感器：是利用防爆流量计液体静压力的测量原理工作。

一般选用硅压力测压传感器将测量到的压力转换成电信号，之后再经放大电路放大和补偿电路补偿，最后以4～20ma或0～10ma电流方式输出。

扩展资料：投入式液位传感器使用与安装的注意事项：1.液位传感器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。

2.使用中发现异常，应关掉电源，停止使用，进行检查。

3.接供电电源时应严格按照接线说明进行连接。

静压式液位传感器安装注意事项
静压式液位传感器被广泛地应用于各种工业自动化领域。

正确的安装是保证传感器工
作正常的关键。

下面是一些注意事项：
1. 安装位置应尽可能靠近液位位置，以确保读取的液位数据准确。

如果安装位置过远，会造成读数误差。

2. 传感器安装时要确保其垂直于液位面，避免倾斜或者水平安装。

如果传感器安装
倾斜或者不垂直，会使液位读数不准确。

3. 安装时要避免传感器与其它管道或设备接触。

传感器与其它管道或设备接触时，
可能会产生干扰使读数不准确。

4. 安装过程中需要留出足够的空间以便清洁，维修和校准传感器。

5. 传感器安装应当在无液位状态下进行。

在安装过程中，在液位波动范围内进行安装，并避免在液位波动大的情况下进行安装。

6. 安装传感器时，应根据传感器所测液体的物性和流动性确定管道直径，通常来说，管道直径需要大于传感器管道直径两倍以上。

7. 如果管道中有空气或泡沫，应当使用排气口或泡沫分离器将其驱除，以避免干
扰。

8. 对于不同形状、不同材质和不同压力的管道，在选择传感器时要选用符合相关标
准要求的产品，并确保其可靠耐用。

9. 传感器应定期维护和校准以确保其工作性能，并及时更换故障部件。

10. 如果传感器所测液体易变质，应选择能够抗腐蚀、耐高温的传感器，以保证其长
期可靠工作。

总之，正确的安装对于液位传感器的工作和读数的准确性都是至关重要的。

保证传感
器安装的正确性和准确性，可以帮助我们更好地实现工艺控制和安全生产。

液位变送器（液位传感器）说明书一、概述液位变送器（液位传感器）采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

产品精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。

液位变送器（液位传感器）DATA-51系列广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的水位计。

二、工作原理水位计采用的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

传感器所处位置的水压通过接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

通讯类型：1—串口;2—4～20mA ;精度：0—0.5%; 1—0.1%;DATA-5 1 ××（×m H 2O ）量程：0—×，单位：m(一般在标牌中标注)采集类型：水位;唐山平升电子生产的变送器系列产品三、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～7,10,20,35,70,100m输出信号：4-20Ma / RS485；供电电源：12～28V DC（4-20mA输出）5～28V DC（RS485输出）4-20mA型水位计负载电阻（Ω）：RL≤（U-8）/0.02（U为电源电压）RS485型水位计温度测量范围：-10℃～80℃(功能可选)精度等级：±0.2%FS；环境温度： -10℃～80℃存储温度： -40℃～80℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68结构材料：外壳：不锈钢316L 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L 电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）四、接线图五、外形结构（单位：mm）：六、注意事项1、收到产品时请检查包装是否完好，核对变送器型号与规格是否与您选购的产品相符。

液位仪、液位计、液位传感器使用说明书一.概述液位仪采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。

液位仪精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。

液位仪广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

防护等级：IP68。

型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的液位仪。

二、外形结构（单位：mm ）：三、工作原理液位仪中的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

通讯类型：1—串口; 2—4～20mA ;精 度：0—0.5%; 1—0.1%;DATA-5 1 ××（×m H 2O ）量程：0—×，单位：m(一般在标牌中标注) 采集类型：水位;唐山平升电子生产的变送器系列产品四、特点灵敏度高，响应时间≤1ms。

精度等级高，可达0.1级。

全不锈钢密封结构，IP68防水。

聚氨酯导气电缆，耐高温、耐腐蚀。

体积小巧，便于安装、投放。

五、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～5,10,15,20,25,30m输出信号：4-20mA；RS485供电电源：12/24V DC精度等级： 0.1%FS；0.5%FS环境温度 -10℃～80℃存储温度 -40℃～85℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68 结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L 电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）六、接线图七、注意事项1.当收到液位仪时请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符。
