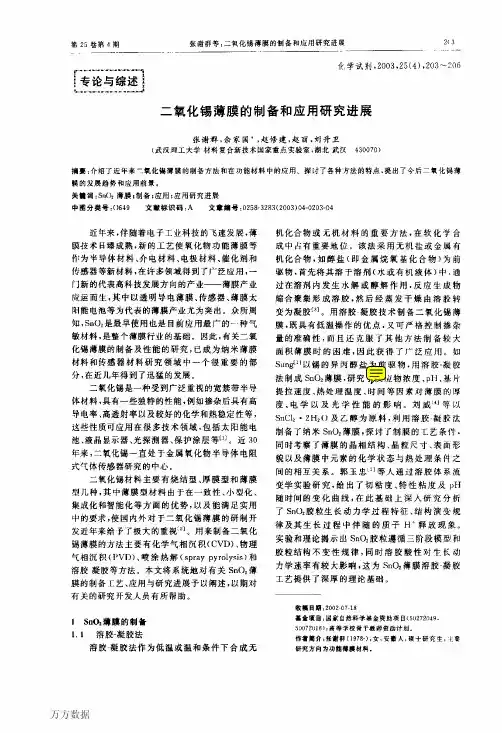

二氧化锡薄膜的制备和应用研究进展

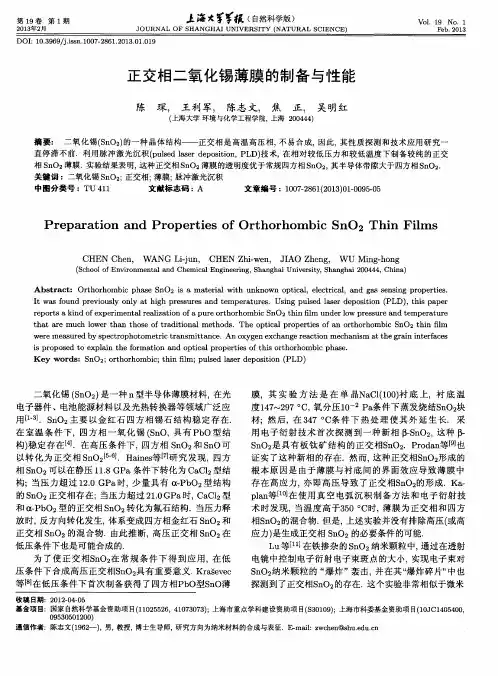

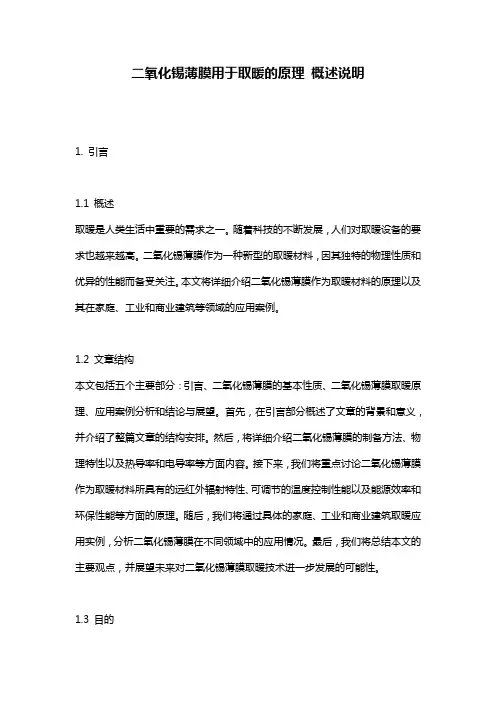

二氧化锡薄膜用于取暖的原理概述说明1. 引言1.1 概述取暖是人类生活中重要的需求之一。

随着科技的不断发展，人们对取暖设备的要求也越来越高。

二氧化锡薄膜作为一种新型的取暖材料，因其独特的物理性质和优异的性能而备受关注。

本文将详细介绍二氧化锡薄膜作为取暖材料的原理以及其在家庭、工业和商业建筑等领域的应用案例。

1.2 文章结构本文包括五个主要部分：引言、二氧化锡薄膜的基本性质、二氧化锡薄膜取暖原理、应用案例分析和结论与展望。

首先，在引言部分概述了文章的背景和意义，并介绍了整篇文章的结构安排。

然后，将详细介绍二氧化锡薄膜的制备方法、物理特性以及热导率和电导率等方面内容。

接下来，我们将重点讨论二氧化锡薄膜作为取暖材料所具有的远红外辐射特性、可调节的温度控制性能以及能源效率和环保性能等方面的原理。

随后，我们将通过具体的家庭、工业和商业建筑取暖应用实例，分析二氧化锡薄膜在不同领域中的应用情况。

最后，我们将总结本文的主要观点，并展望未来对二氧化锡薄膜取暖技术进一步发展的可能性。

1.3 目的本文旨在深入探讨二氧化锡薄膜作为一种新型取暖材料的原理和特性，以及其在不同领域中的应用案例。

通过对二氧化锡薄膜取暖技术进行全面而系统的分析，提供给读者对该技术有更深入了解和判断力，并为进一步研究和开发提供参考依据。

同时，我们希望通过本文推广利用二氧化锡薄膜作为取暖材料的可能性，促进可持续发展和节能减排的目标实现。

2. 二氧化锡薄膜的基本性质2.1 薄膜的制备方法二氧化锡（SnO2）薄膜可通过多种方法进行制备，包括物理气相沉积、溶液法、射频磁控溅射等。

其中，物理气相沉积方法是常用的一种制备技术，可以通过热蒸发、电子束蒸发和离子束法来制备均匀、致密的二氧化锡薄膜。

此外，溶液法也是制备二氧化锡薄膜的有效途径，通过将合适浓度的二氧化锡前驱体溶解于有机溶剂中，并在衬底上进行旋涂、喷涂或浸渍等方法得到所需的二氧化锡薄膜。

2.2 薄膜的物理特性二氧化锡薄膜具有多种重要的物理特性。

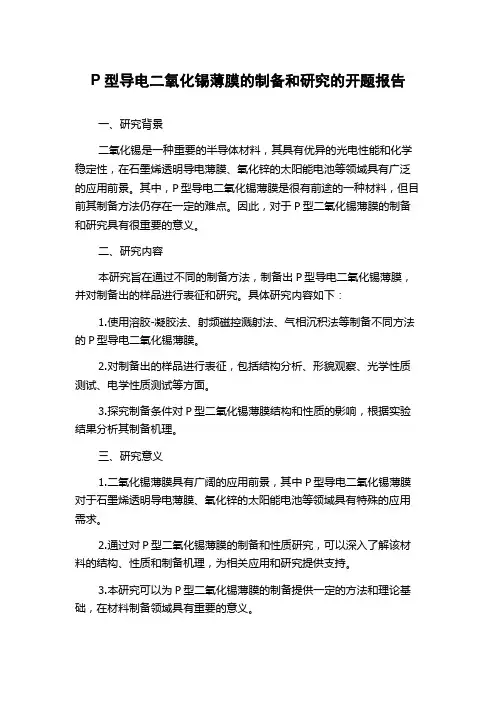

P型导电二氧化锡薄膜的制备和研究的开题报告一、研究背景二氧化锡是一种重要的半导体材料，其具有优异的光电性能和化学稳定性，在石墨烯透明导电薄膜、氧化锌的太阳能电池等领域具有广泛的应用前景。

其中，P型导电二氧化锡薄膜是很有前途的一种材料，但目前其制备方法仍存在一定的难点。

因此，对于P型二氧化锡薄膜的制备和研究具有很重要的意义。

二、研究内容本研究旨在通过不同的制备方法，制备出P型导电二氧化锡薄膜，并对制备出的样品进行表征和研究。

具体研究内容如下：1.使用溶胶-凝胶法、射频磁控溅射法、气相沉积法等制备不同方法的P型导电二氧化锡薄膜。

2.对制备出的样品进行表征，包括结构分析、形貌观察、光学性质测试、电学性质测试等方面。

3.探究制备条件对P型二氧化锡薄膜结构和性质的影响，根据实验结果分析其制备机理。

三、研究意义1.二氧化锡薄膜具有广阔的应用前景，其中P型导电二氧化锡薄膜对于石墨烯透明导电薄膜、氧化锌的太阳能电池等领域具有特殊的应用需求。

2.通过对P型二氧化锡薄膜的制备和性质研究，可以深入了解该材料的结构、性质和制备机理，为相关应用和研究提供支持。

3.本研究可以为P型二氧化锡薄膜的制备提供一定的方法和理论基础，在材料制备领域具有重要的意义。

四、研究方法1.制备方法：溶胶-凝胶法、射频磁控溅射法、气相沉积法等。

2.表征方法：X射线衍射仪（XRD）、扫描电子显微镜（SEM）、紫外可见分光光度计（UV-Vis）、霍尔效应测量仪等。

3.研究方法：通过实验得到制备条件对制备的样品性质的影响，探究P型二氧化锡薄膜的制备机理。

五、研究计划阶段一：文献调研和准备实验室时间安排：2周阶段二：制备不同制备方法的P型导电二氧化锡薄膜时间安排：4周阶段三：对制备出的样品进行表征和性质测试时间安排：6周阶段四：研究不同制备条件对P型二氧化锡薄膜性质的影响时间安排：6周阶段五：分析实验结果，撰写论文和报告时间安排：2周总时间安排：20周。

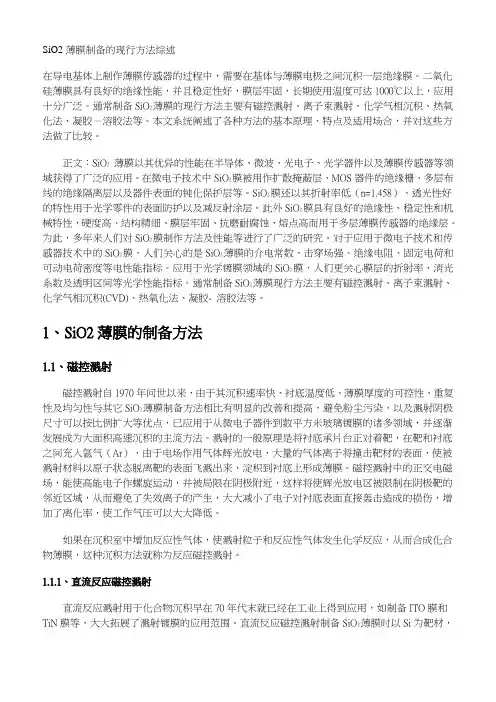

SiO2薄膜制备的现行方法综述在导电基体上制作薄膜传感器的过程中，需要在基体与薄膜电极之间沉积一层绝缘膜。

二氧化硅薄膜具有良好的绝缘性能，并且稳定性好，膜层牢固，长期使用温度可达1000℃以上，应用十分广泛。

通常制备SiO2薄膜的现行方法主要有磁控溅射、离子束溅射、化学气相沉积、热氧化法、凝胶－溶胶法等。

本文系统阐述了各种方法的基本原理、特点及适用场合，并对这些方法做了比较。

正文：SiO2薄膜以其优异的性能在半导体、微波、光电子、光学器件以及薄膜传感器等领域获得了广泛的应用。

在微电子技术中SiO2膜被用作扩散掩蔽层、MOS器件的绝缘栅、多层布线的绝缘隔离层以及器件表面的钝化保护层等。

SiO2膜还以其折射率低（n=1.458）、透光性好的特性用于光学零件的表面防护以及减反射涂层。

此外SiO2膜具有良好的绝缘性、稳定性和机械特性，硬度高、结构精细、膜层牢固、抗磨耐腐蚀、熔点高而用于多层薄膜传感器的绝缘层。

为此，多年来人们对SiO2膜制作方法及性能等进行了广泛的研究。

对于应用于微电子技术和传感器技术中的SiO2膜，人们关心的是SiO2薄膜的介电常数、击穿场强、绝缘电阻、固定电荷和可动电荷密度等电性能指标。

应用于光学镀膜领域的SiO2膜，人们更关心膜层的折射率、消光系数及透明区间等光学性能指标。

通常制备SiO2薄膜现行方法主要有磁控溅射、离子束溅射、化学气相沉积(CVD)、热氧化法、凝胶- 溶胶法等。

1、SiO2薄膜的制备方法1.1、磁控溅射磁控溅射自1970年问世以来，由于其沉积速率快、衬底温度低、薄膜厚度的可控性、重复性及均匀性与其它SiO2薄膜制备方法相比有明显的改善和提高，避免粉尘污染，以及溅射阴极尺寸可以按比例扩大等优点，已应用于从微电子器件到数平方米玻璃镀膜的诸多领域，并逐渐发展成为大面积高速沉积的主流方法。

溅射的一般原理是将衬底承片台正对着靶，在靶和衬底之间充入氩气（Ar），由于电场作用气体辉光放电，大量的气体离子将撞击靶材的表面，使被溅射材料以原子状态脱离靶的表面飞溅出来，淀积到衬底上形成薄膜。

摘要本文以SnCl2·2H2O、NH4F为原料，采用溶胶-凝胶法制备FTO透明导电薄膜。

通过对薄膜制备的各种工艺参数包括FTO溶胶的配制、基体的处理、涂层厚度、热处理等的实验分析，利用太阳膜透过率测量仪、测试电阻等手段，以光电性能为测试内容，综合探讨了F掺杂浓度、热处理温度、薄膜厚度对薄膜的光电性能的影响。

实验得出FTO溶胶的配置方案为：SnO2的浓度为0.4 mol/L，H2O /SnCl2·2H2O=4 (mol ratio)，pH=2-3，F：Sn (mol%)=5 %。

在FTO薄膜中，适量的F掺杂会显著提高薄膜的导电性，并且透光率良好；随着热处理温度的提高，薄膜的导电性略微提高，透光率提高；薄膜厚度的增加使其导电性提高，但透光率有所下降。

最终得出：F掺杂浓度为5 mol%，热处理温度为500 ℃，薄膜厚度为3层时，FTO薄膜的光电性能最优，其平均透光率可达81.5 %，每厘米间电阻为978 。

关键词：溶胶-凝胶；FTO；SnO2；透明导电薄膜；F掺杂AbstractIn this paper, FTO composite transparent conductive films were prepared by sol-gel method. The raw materials are SnCl2·2H2O and NH4F. The various parameters of film preparation were studied, including the configuration of FTO sol, matrix processing, coating thickness, heat treatment temperature, etc. According to optical performance test, the effect of F doping concentration, heat treatment temperature and film thickness on the surface morphology and optical properties were studied by solar film transmittance measurement instrument and multimeter.The optimal configuration of SnO2sol: sol concentration 0.4 mo1/L, H2O /SnCl2·2H2O=4 (mol ratio), pH=2-3;For FTO film, the appropriate amount of F doping can significantly improve the film conductivity and transmittance. As the increase of heat treatment temperature, the film conductivity and transmittance increase. As the increase of film thickness, the film conductivity increased, but the transmittance decreased.When the F doping concentration is 5mol%, heat treatment temperature at 500 ℃, and film thickness is 3, the FTO film has the best optical properties, the average light transmission rate is up to 81.5 %, and resistance is 978 per centimeter.Key words: sol-gel; FTO; SnO2; transparent conductive film; F doping目录第1章绪论 (1)1.1 SnO2薄膜的研究进展 (1)1.2 SnO2薄膜的制备方法 (4)1.2.1 磁控溅射镀膜 (4)1.2.2 热喷涂技术 (5)1.2.3 化学气相沉积法(CVD) (5)1.2.4 溶胶-凝胶法 (5)1.3 SnO2薄膜的结构和性能 (6)1.3.1 SnO2薄膜的结构和性能 (6)1.3.2 FTO薄膜的导电机理 (7)1.4 透明导电薄膜的应用 (8)1.4.1 显示器件中的应用 (8)1.4.2 建筑玻璃领域中的应用 (8)1.4.3 在光电、光热、电热及气敏器件中的应用 (8)1.4.4 其他方面的应用 (8)1.5 课题研究的目的和主要内容 (9)第2章实验内容与方法 (10)2.1 实验原理 (10)2.2 实验设备 (10)2.3 实验用试剂及药品 (11)2.4 FTO溶胶配置方案的确定 (11)2.4.1 SnO2浓度的变化 (11)2.4.2 水加入量的变化 (12)2.4.3 pH值的变化 (13)2.4.4 F掺杂浓度 (13)2.5 实验主要步骤 (14)2.5.1 FTO溶胶的配制 (14)2.5.2 玻璃基体的清洗 (15)2.5.3 FTO薄膜的制备及热处理 (15)2.6 对试样进行性能表征 (16)2.6.1 薄膜光学性能表征 (16)2.6.2 薄膜电学性能表征 (16)第3章实验结果与分析 (17)3.1 FTO溶胶不同配置方案对薄膜性能的影响 (17)3.1.1 不同的SnO2浓度对薄膜质量的影响 (17)3.1.2 不同去离子水加入量对薄膜质量的影响 (17)3.1.3 不同的PH值对薄膜质量的影响 (18)3.2 F的掺杂浓度对FTO薄膜光电性能的影响 (19)3.2.1 F掺杂浓度对FTO薄膜透光率的影响 (19)3.2.2 F掺杂浓度对FTO薄膜导电性的影响 (20)3.3 热处理温度对FTO薄膜光电性能的影响 (20)3.3.1 热处理温度对FTO薄膜透光率的影响 (20)3.3.2 热处理度对FTO薄膜导电性的影响 (21)3.4 薄膜厚度对FTO薄膜光电性能的影响 (22)3.4.1 薄膜厚度对FTO薄膜透光率的影响 (22)3.4.2 薄膜厚度对FTO薄膜导电性的影响 (23)第4章结论 (25)参考文献 (26)致谢 (27)附录A 译文 (28)附录B 英文材料 (35)第1章绪论薄膜作为一种特殊形态物质，已经成为微电子学、光电子学、磁电子学、材料表面改性、传感器、太阳能利用、液晶显示等新兴交叉科学的重要材料基础，并广泛应用于当代科学技术的各个领域，特别是高新技术领域[1]。

（原创版）审核人:_________________审批人:_________________编制单位:_______________编制时间:____年___月___日序言下载提示：该文档由本店铺原创并精心编排，下载后，可根据实际需要进行调整和使用，希望能够帮助到大家，谢射!Download Note: This document is original and carefully arranged by our store. After downloading, you can adjust and use it according to your actual needs. We hope that this can help you, thank you!一、材料制备1. 反应溶剂：丙酮2. 反应温度:120°C3. 反应时间:3h4. 催化剂：二硫化碳5. 碳包覆剂：碳粉6. 二氧化锡原料:SnO2 粉7. 溶剂热反应条件：反应溶剂为丙酮，温度为 120°C，时间为3h，催化剂为二硫化碳，碳包覆剂为碳粉，二氧化锡原料为 SnO2 粉。

二、材料性能表征1. 透射电子显微镜 (TEM) 表征：采用日本 TEM 公司JEM-2100F 型高场强透射电子显微镜，观察样品制备的薄膜样品。

2. 扫描电子显微镜 (SEM) 表征：采用日本 SEM 公司 S-4800 型扫描电子显微镜，观察样品表面形貌。

3. X 射线衍射 (XRD) 表征：采用日本 RIGAKU D-MAX 2500PC 型X 射线衍射仪，观察样品的晶体结构。

4. 红外光谱 (IR) 表征：采用美国 Nicolet 6700 型红外光谱仪，观察样品的官能团。

三、材料应用1. 太阳能电池：碳包覆二氧化锡材料具有优异的光学性能和热稳定性，可以应用于太阳能电池领域。

2. LED:碳包覆二氧化锡材料可以用于 LED 领域，具有良好的发光性能。

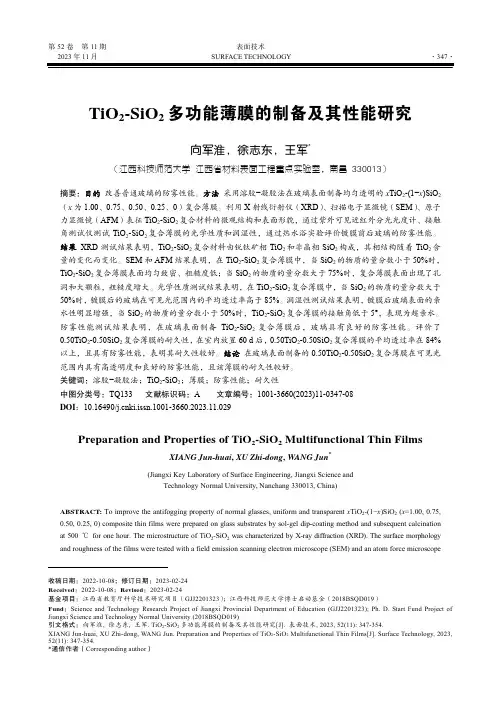

第52卷第11期表面技术2023年11月SURFACE TECHNOLOGY·347·TiO2-SiO2多功能薄膜的制备及其性能研究向军淮，徐志东，王军*（江西科技师范大学 江西省材料表面工程重点实验室，南昌 330013）摘要：目的改善普通玻璃的防雾性能。

方法采用溶胶−凝胶法在玻璃表面制备均匀透明的x TiO2-(1−x)SiO2（x为1.00、0.75、0.50、0.25、0）复合薄膜。

利用X射线衍射仪（XRD）、扫描电子显微镜（SEM）、原子力显微镜（AFM）表征TiO2-SiO2复合材料的微观结构和表面形貌，通过紫外可见近红外分光光度计、接触角测试仪测试TiO2-SiO2复合薄膜的光学性质和润湿性，通过热水浴实验评价镀膜前后玻璃的防雾性能。

结果XRD测试结果表明，TiO2-SiO2复合材料由锐钛矿相TiO2和非晶相SiO2构成，其相结构随着TiO2含量的变化而变化。

SEM和AFM结果表明，在TiO2-SiO2复合薄膜中，当SiO2的物质的量分数小于50%时，TiO2-SiO2复合薄膜表面均匀致密、粗糙度低；当SiO2的物质的量分数大于75%时，复合薄膜表面出现了孔洞和大颗粒，粗糙度增大。

光学性质测试结果表明，在TiO2-SiO2复合薄膜中，当SiO2的物质的量分数大于50%时，镀膜后的玻璃在可见光范围内的平均透过率高于85%。

润湿性测试结果表明，镀膜后玻璃表面的亲水性明显增强，当SiO2的物质的量分数小于50%时，TiO2-SiO2复合薄膜的接触角低于5°，表现为超亲水。

防雾性能测试结果表明，在玻璃表面制备TiO2-SiO2复合薄膜后，玻璃具有良好的防雾性能。

评价了0.50TiO2-0.50SiO2复合薄膜的耐久性，在室内放置60 d后，0.50TiO2-0.50SiO2复合薄膜的平均透过率在84%以上，且具有防雾性能，表明其耐久性较好。

结论在玻璃表面制备的0.50TiO2-0.50SiO2复合薄膜在可见光范围内具有高透明度和良好的防雾性能，且该薄膜的耐久性较好。

二氧化锡多孔陶瓷膜的制备及其表征的开题报告1. 研究背景及意义二氧化锡是一种重要的半导体材料，具有较高的化学稳定性、生物相容性和光学性能，因此在光电子学、电化学、传感器等领域具有广泛的应用前景。

与此同时，多孔陶瓷膜具有高比表面积、可调孔径大小和良好的机械稳定性等优势，被广泛应用于催化、分离、过滤等领域。

因此，制备二氧化锡多孔陶瓷膜有着重要的理论研究意义和应用价值。

2. 研究内容和方法本文将研究以氧化锡为原料制备多孔陶瓷膜的方法。

具体步骤如下：(1) 制备氧化锡溶胶。

(2) 在陶瓷膜基底上沉积氧化锡溶胶。

(3) 利用流变学原理控制氧化锡溶胶在基底表面的扩散和晶化过程，形成多孔结构。

(4) 经过高温烧结处理，得到多孔陶瓷膜。

对制备得到的二氧化锡多孔陶瓷膜进行表征，包括表面形貌、孔径大小、孔隙率和晶体结构等方面的参数，并对其在光电子学和催化领域的应用进行探究。

3. 预期结果通过上述研究方法，预期可以制备出表面平整且具有多孔结构的二氧化锡陶瓷膜，并控制其孔径大小和孔隙率。

在对制备得到的二氧化锡多孔陶瓷膜进行表征的基础上，探究其在光电子学、催化和传感器等领域的应用前景，为相关领域的研究提供新思路和新方法。

4. 参考文献[1] Jiajun Li, Weimin Qiu, and Shian Zhang. SnO2 macroporous films with controlled porosity and crystallinity[J]. Journal of Materials Chemistry, 2010, 20(18):3700-3705.[2] Yongbo Zhai , Yoshio Bando ,Derrick T. W. Chuen , and Dmitri Golberg. Recent Advances in ZnO-Based Light-Emitting Diodes [J]. Journal of Materials Chemistry, 2010, 20(28): 5633-5645.[3] Qian Liu, Wenping Hu, Yu Huang, et al. Template-Free Synthesis of Monodispersed SnO2@Carbon Core–Shell Nanoparticles with Enhanced Lithium Storage Capability [J]. Journal of Physical Chemistry C, 2012, 116(28): 14923-14931.。

二氧化锡负极材料二氧化锡（SnO2）是一种重要的无机化合物，广泛应用于电子、催化、传感器等领域。

作为锂离子电池负极材料，二氧化锡因其高理论比容量、低成本和环境友好等优点而备受关注。

本文将从二氧化锡的制备方法、性质、应用以及研究进展等方面进行详细介绍。

一、二氧化锡的制备方法二氧化锡的制备方法主要有固相法、液相法和气相法等。

1. 固相法：固相法是通过高温固相反应来制备二氧化锡。

将锡粉与氧化剂（如过氧化氢、高锰酸钾等）混合，经过研磨、干燥、烧结等步骤，得到二氧化锡粉末。

2. 液相法：液相法是通过溶液中的化学反应来制备二氧化锡。

将锡粉或锡盐溶液与氧化剂（如过氧化氢、高锰酸钾等）反应，经过滤、洗涤、干燥等步骤，得到二氧化锡粉末。

3. 气相法：气相法是通过气相反应来制备二氧化锡。

将锡粉或锡盐在氧气气氛下加热，经过氧化反应得到二氧化锡粉末。

二、二氧化锡的性质1. 外观：二氧化锡为白色或淡黄色粉末，具有较为稳定的性质。

2. 溶解性：二氧化锡在水中具有一定的溶解性，可溶于稀酸和碱溶液。

3. 热稳定性：二氧化锡具有较高的热稳定性，熔点约为1500℃。

4. 电化学性能：二氧化锡具有良好的电化学性能，可作为锂离子电池负极材料。

三、二氧化锡的应用1. 锂离子电池负极材料：二氧化锡因其高理论比容量（约为1000mAh/g）、低成本和环境友好等优点，被认为是替代石墨负极材料的有力竞争者。

2. 催化剂：二氧化锡具有催化活性，可用于催化氧化、还原等反应。

3. 传感器：二氧化锡具有良好的敏感性能，可用于制备气体传感器、湿度传感器等。

4. 电子元器件：二氧化锡可用于制备电子元器件，如电容器、电阻器等。

四、二氧化锡的研究进展近年来，研究者们对二氧化锡进行了大量研究，主要集中在提高其电化学性能、稳定性和安全性等方面。

1. 改性研究：通过掺杂、复合等手段对二氧化锡进行改性，以提高其电化学性能和稳定性。

如掺杂金属离子（如钴、镍等）、复合石墨烯等。

P型透明导电SnO2薄膜的研究进展倪佳苗　赵修建3　郑小林　赵　江(武汉理工大学硅酸盐材料工程中心教育部重点实验室　武汉　430070)Latest Progress of P2Type SnO2Transparent Conducting Oxide FilmsNi Jiamiao,Zhao X iujian3,Zheng X iaolin,Zhao Jiang(K ey Laboratory o f Silicate Materials Science and EngineeringMinistry o f Education,Wuhan Univer sity o f Technology,Wuhan430070,China) Abstract　The latest advance of p2type SnO2transparent conducting oxide thin films,as one of the wide2band semi2 conductor materials,was reviewed in a thought prov oking way.The strengths and weaknesses of a variety of p2type SnO2 film growth techniques,such as spray pyrolysis,magnetron sputtering,and s ol2gel based chemical route,were tentatively analyzed.Discussion als o focused on fabrication of hom ogeneous p2n junctions by doping of im purities,and its possible ap2 plications.The p2type SnO2film with the highest conductivity of51952Ω-1cm-1has been success fully grown.The high quality p2n junctions made of indium tin oxide(IT O)films with g ood nonlinear current v oltage characteristics were als o reported. K eyw ords　SnO2film,P2type transparent conducting film,Review,T ransparent Oxide 摘要　SnO2薄膜是一种应用广泛的宽禁带半导体材料。

溶胶2凝胶法制备二氧化锡薄膜潘庆谊　张剑平　董晓雯　程知萱　施利毅(上海大学理学院化学系,上海　200072) 摘　要　以无机物(SnCl4・5H2O)为前驱物采用溶胶2凝胶技术、浸渍涂布法制备二氧化锡薄膜。

研究了凝胶的脱水与晶化过程,得到经600℃热处理后凝胶晶化完整。

同时对不同粘度的涂布液与成膜厚度以及不同提拉速度与成膜厚度的关系进行研究,得到较好的直线关系。

膜厚与提拉速度的关系式为t≈V0158。

关键词　溶胶凝胶法　二氧化锡　薄膜　厚度1　引言二氧化锡(SnO2)薄膜具有高导电率、高透明度、化学性能稳定等独特的优点,广泛应用于光电材料、太阳能电池、气体传感器等方面。

可做透明电极、带电防护膜、微波反射膜等[1,2]。

二氧化锡薄膜的性能依赖于制备方法。

采用喷涂、C VD、电蒸发、溅射等方法制备二氧化锡薄膜等工作已有不少报道[3],它们各有优点,但均需昂贵的设备。

采用溶胶2凝胶技术制备二氧化锡薄膜,既具有低温操作的优点,又可严格控制掺杂量的准确性,而且还克服了其它方法在制备较大面积薄膜时的困难,因此该法方法简单,易于实施[2]。

本研究以无机物四氯化锡(SnCl4・5H2O)为前驱原料,加入少量溶胶作助剂,采用溶胶2凝胶技术制备纳米级二氧化锡凝胶。

再加入粘合剂,以浸渍涂膜法,制备二氧化锡薄膜,研究该凝胶的脱水和结晶过程及二氧化锡薄膜形成过程中膜厚与凝胶的粘合及与提拉速度的关系,并对影响薄膜质量的因素进行了讨论。

2　实验方法211　纳米SnO2凝胶的制备以分析纯四氯化锡为前驱体,在室温下用去离子水配成015m ol・L21的溶胶,控制一定的搅拌速度,滴加2m ol・L21氨水及少量溶胶形成助剂表面活性剂,使溶液pH=7,形成良好溶胶。

在40℃恒温静置获得凝胶[4]。

212　二氧化锡薄膜的制备以倾滤法将上述所得凝胶洗净,离心分离,加入不同量的成膜助剂PVC及去离子水,用超声波振荡器充分分散,使之形成成膜凝胶涂布液。

掺杂氧化锡薄膜制备的研究进展及趋势前言氧化锡（SnO2）是一种广泛应用于透明导电膜、光电器件和传感器等领域的半导体材料。

掺杂氧化锡薄膜是近年来研究的热点之一，可以通过掺杂不同的元素来改变氧化锡薄膜的电学、光学和磁学性质，从而拓展其应用领域。

本文将对掺杂氧化锡薄膜制备的研究进展及趋势进行全面详细地介绍。

一、掺杂氧化锡薄膜制备方法1. 溶液法溶液法是制备掺杂氧化锡薄膜的常用方法之一。

该方法通过在溶液中添加不同元素的化合物，如硼酸、铝酸盐和钴盐等，将其与氧化锡溶解在一起形成混合溶液，然后通过旋涂、喷涂或浸渍等方法将混合溶液沉积在基底上，并经过退火处理形成掺杂氧化锡薄膜。

2. 磁控溅射法磁控溅射法是一种常用的物理气相沉积方法，可以制备高质量的掺杂氧化锡薄膜。

该方法主要通过在真空室中加热目标材料并施加外加电场，使得目标材料蒸发并沉积在基底上形成薄膜。

通过在溅射过程中掺入不同元素的靶材，可以制备出具有不同性质的掺杂氧化锡薄膜。

3. 气相沉积法气相沉积法是一种常用的化学气相沉积方法，可以制备高质量、均匀厚度的掺杂氧化锡薄膜。

该方法主要通过将金属有机化合物和氧源混合后送入反应室，在高温下分解生成氧化锡和掺杂元素，并在基底上形成薄膜。

二、掺杂元素对氧化锡薄膜性质的影响1. 电学性质掺杂不同元素可以改变氧化锡薄膜的导电性能。

例如，硼、铝等元素的掺杂可以使得氧化锡薄膜呈现p型导电性，而钴、铜等元素的掺杂则可以使其呈现n型导电性。

2. 光学性质掺杂不同元素还可以改变氧化锡薄膜的光学性质。

例如，铝、铬等元素的掺杂可以使得氧化锡薄膜具有较高的透明度和折射率，而硼、钴等元素的掺杂则会降低其透明度和折射率。

3. 磁学性质部分过渡金属元素的掺杂还可以使得氧化锡薄膜呈现磁性。

例如，铁、钴等元素的掺杂可以使得氧化锡薄膜具有铁磁性或反铁磁性。

三、未来发展趋势1. 多功能复合掺杂未来的研究将更加注重多功能复合掺杂。

通过同时引入多种不同元素进行复合掺杂，可以实现对氧化锡薄膜多种性质的调节和优化，从而拓展其应用领域。
