电机驱动控制电路

电机驱动板工作原理
电机驱动板是一种用于控制电机运行的电路板。

它通常由主控芯片、电源接口、电机驱动芯片、传感器接口等组成。

工作原理如下：
1. 电源供电：电机驱动板通过电源接口接收外部直流电源供电，一般为12V或24V。

电源通过电路板的稳压电路进行稳定化
处理，确保输出电压稳定。

2. 主控芯片控制：主控芯片是整个电机驱动板的核心，它接收外部控制信号，并根据控制信号的要求进行相应的处理。

主控芯片可以是单片机或者DSP芯片，它通过内部算法进行运算，生成适合电机驱动的PWM信号输出。

3. 电机驱动芯片：电机驱动芯片接收主控芯片输出的PWM信号，并通过内部的功率放大电路将PWM信号转换成足够大的
电流和电压驱动电机。

电机驱动芯片一般具有过流保护、过热保护、电流采样等功能，以保护电机和驱动板的安全性。

4. 传感器接口：电机驱动板通常还会提供一些传感器接口，用于接收来自传感器的反馈信号，如位置传感器、速度传感器等。

这些传感器可以监测到电机的运行状态，通过反馈信号可以实现闭环控制，提高电机的精度和稳定性。

通过以上的工作原理，电机驱动板可以将主控芯片的控制信号转化成电流和电压输出给电机，实现对电机的控制和驱动。

它
广泛应用于各种电机驱动场合，如机器人、电动车、工业自动化等领域。

NE555简易直流电机PWM驱动电路的实现NE555是一种常用的集成电路，可以实现各种定时和脉冲宽度调制(PWM)应用。

在直流电机驱动中，使用NE555可以实现简易的PWM调速效果。

本文将详细介绍如何使用NE555实现直流电机的PWM驱动电路，并对其原理进行解释。

一般来说，直流电机通常需要调节电压或者频率来改变其转速。

而PWM调速就是通过调节脉冲的高电平时间与低电平时间的比例来实现对电机的速度控制。

接下来，我们将详细分析NE555的工作原理及其在直流电机PWM驱动中的应用。

首先，我们来了解一下NE555的基本工作原理。

NE555是一种8引脚的集成电路，主要由比较器、RS触发器、输出驱动器以及电源电压稳压器等组成。

在PWM调速应用中，NE555的输入电压Vcc连接至电源正极，引脚2和引脚6接地，引脚5连接电源负极，引脚4连接至电位器PI，辅助引脚1和7置空或者接地。

NE555的主要工作模式有两种：单稳态触发和多谐振荡器。

在直流电机PWM驱动中，我们将使用NE555的多谐振荡器模式来实现PWM调速功能。

多谐振荡器模式下，NE555输出方波信号，其周期和占空比可以通过引脚2和引脚6之间的电压比例来控制。

当引脚2电压高于引脚6时，输出高电平；当引脚2电压低于引脚6时，输出低电平。

接下来，我们将详细讲解如何使用NE555来实现直流电机的PWM驱动电路。

首先，我们需要连接一个电位器来调节占空比。

将电位器PI的中间脚连接至引脚6，一边脚连接至引脚5，另一边脚连接至电源负极。

通过调节电位器的旋钮，可以改变引脚6的电压，从而控制占空比。

同时，为了保护NE555和直流电机，我们还需要连接一个MOS管或者晶体管来作为输出驱动器。

将驱动器的基极或者门极连接至NE555的输出引脚3，将驱动器的集电极或者漏极连接至直流电机的正极，将驱动器的发射极或者源极连接至电源负极。

在NE555的多谐振荡器模式下，我们需要选择一个合适的电容和电阻来设置输出的频率和占空比。

详解直流电机驱动电路设计
直流电机驱动电路设计概述
电机驱动电路是控制电机运行的电路，也称作动力源电路，它的主要
作用是提供电机所需要的适当电压和频率的电能，以控制电机的转速和转
动方向。

一般讲，电机驱动电路包括三个部分：驱动器，控制器和电源电路。

一、直流电机驱动电路的设计
1、驱动器的设计
直流电机驱动电路主要由驱动器、控制器和电源电路组成。

在这里，
驱动器主要负责将控制器的控制信号转换为适合电机工作的电流。

现在，
基于IGBT的驱动器已经成为直流电机驱动电路中的主要组成部分。

驱动
器电路很复杂，包括用于驱动电机的晶体管，用于传输控制信号的晶体管，以及调节电流的电阻等。

2、控制器的设计
控制器是电机驱动电路的核心部分，它负责接收外部输入信号，并根
据设定的参数来调整电机的转速、转向和加速等。

控制器设计非常复杂，
一般包括两个主要部分：控制电路和放大路由部分。

控制电路负责检测电
机的运行状态和外部输入，并根据这些信息来调整电机的转速。

放大部分
负责将控制电路的输出信号放大，并将其转换为能够驱动电机的标准控制
信号。

3、电源电路的设计。

基于场效应管的直流电机驱动控制电路设计一、本文概述随着现代电子技术的飞速发展，直流电机因其优良的控制性能和简单的结构设计，在工业自动化、精密仪器和消费电子等领域得到了广泛应用。

传统的直流电机驱动控制电路存在功耗大、效率低、响应速度慢等问题，难以满足当前对高性能电机控制系统的需求。

研究新型的直流电机驱动控制电路具有重要意义。

本文主要聚焦于基于场效应管的直流电机驱动控制电路设计。

场效应管（FET）作为一种高效、快速的电子器件，在电机驱动领域具有独特的优势。

本文将首先介绍场效应管的基本原理和特性，以及其在直流电机驱动控制中的应用优势。

接着，本文将详细阐述一种基于场效应管的直流电机驱动控制电路的设计方法，包括电路的拓扑结构、工作原理以及关键参数的设计与优化。

本文的研究重点在于如何通过优化电路设计，提高直流电机驱动控制系统的性能，包括降低功耗、提高效率、加快响应速度等。

本文还将探讨电路设计中可能遇到的问题和挑战，并提出相应的解决策略。

总体而言，本文旨在为直流电机驱动控制电路的设计提供一种新的思路和方法，以推动电机控制技术在现代工业和电子领域的应用与发展。

二、场效应管基础知识场效应管（FieldEffect Transistor，简称FET）是一种利用电场效应来控制电流流动的半导体器件。

它具有三个引脚：源极（Source）、栅极（Gate）和漏极（Drain）。

场效应管的主要类型包括结型场效应管（JFET）和金属氧化物半导体场效应管（MOSFET）。

在直流电机驱动控制电路中，MOSFET因其高输入阻抗、低导通电阻和高开关速度等特点而得到广泛应用。

场效应管的工作原理基于电场效应。

在MOSFET中，当在栅极和源极之间施加一个电压时，会在栅极和硅基片之间形成一个电场。

这个电场会影响硅基片中的电荷分布，从而控制源极和漏极之间的电流流动。

当栅极电压达到一定阈值时，MOSFET开始导通，电流可以在源极和漏极之间流动。

场效应管的特性参数对其在电路中的应用至关重要。

电机h桥驱动电路工作原理电机H桥驱动电路是电机驱动的一种重要方式，电子系统中经常会使用到，比如机器人、车辆控制等等。

本文将详细介绍电机H桥驱动电路的工作原理，以及应用场景。

一、H桥驱动电路概述H桥指的是由四个开关管或者MOS管组成的桥式电路。

这种电路有多种电机驱动方式，其中最常见的是单向直流电机的正反转控制。

通过对四个开关管进行控制，可以实现电机的正反转和制动等功能。

二、H桥驱动电路的工作原理H桥驱动电路的基本原理是通过改变电路的通断情况，从而对电机进行不同方向的驱动。

H桥驱动电路由四个二极管和四个MOS管组成。

其中二极管被用于保护MOS管，并防止由电机反向带来的过电压。

1. 正转控制在正转控制的情况下，S1和S4导通，S2和S3断开。

电源的正极就通过S1流向电机的正极，电机负极通过S4回流电源的负极，从而实现了电机正转。

2. 反转控制在反转控制的情况下，S2和S3导通，S1和S4断开。

电源的正极就从S2导向电机的负极，电机的正极通过S3回流电源的负极，从而实现了电机反转。

3. 制动控制在制动控制的情况下，两边都断开，或被连通在一起形成短路状态，这样可以实现电机的制动效果。

4. 制动后反转如果电机在制动状态下需要反转，那么可以先将电机停下，再进行反转操作，这样可以得到较好的反转效果。

三、H桥驱动电路的应用场景H桥驱动电路广泛应用于机器人、车辆、船舶等控制系统中，在这些应用场景中，电机是控制系统的一个非常关键的组成部分。

H桥驱动电路不仅可以实现电机的正反转控制，还可以用于调速控制、测速控制等多种应用场景中。

1. 机器人应用机器人在工业自动化、医疗保健、家庭助理、智能安防等众多领域都有广泛的应用。

机器人的驱动系统主要是电机驱动，而H桥驱动电路是机器人驱动系统中的重要组成部分。

机器人需要精准的控制，以实现复杂的动作，H桥驱动电路可以实现电机的正反转控制，同时还能同时控制多个电机，实现机器人的多自由度自由移动。

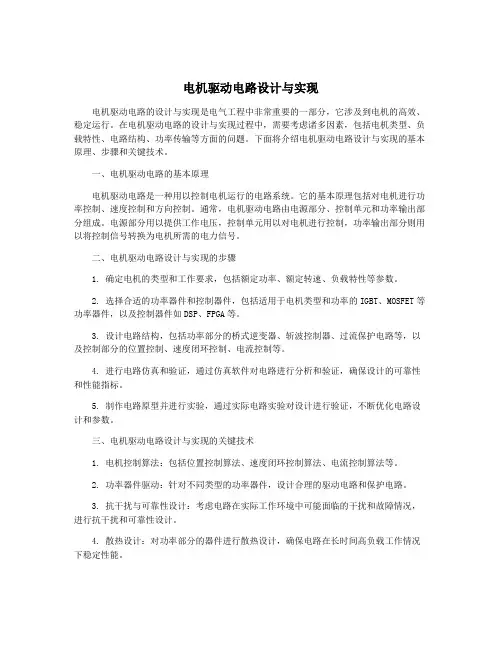

电机驱动电路设计与实现电机驱动电路的设计与实现是电气工程中非常重要的一部分，它涉及到电机的高效、稳定运行。

在电机驱动电路的设计与实现过程中，需要考虑诸多因素，包括电机类型、负载特性、电路结构、功率传输等方面的问题。

下面将介绍电机驱动电路设计与实现的基本原理、步骤和关键技术。

一、电机驱动电路的基本原理电机驱动电路是一种用以控制电机运行的电路系统。

它的基本原理包括对电机进行功率控制、速度控制和方向控制。

通常，电机驱动电路由电源部分、控制单元和功率输出部分组成。

电源部分用以提供工作电压，控制单元用以对电机进行控制，功率输出部分则用以将控制信号转换为电机所需的电力信号。

二、电机驱动电路设计与实现的步骤1. 确定电机的类型和工作要求，包括额定功率、额定转速、负载特性等参数。

2. 选择合适的功率器件和控制器件，包括适用于电机类型和功率的IGBT、MOSFET等功率器件，以及控制器件如DSP、FPGA等。

3. 设计电路结构，包括功率部分的桥式逆变器、斩波控制器、过流保护电路等，以及控制部分的位置控制、速度闭环控制、电流控制等。

4. 进行电路仿真和验证，通过仿真软件对电路进行分析和验证，确保设计的可靠性和性能指标。

5. 制作电路原型并进行实验，通过实际电路实验对设计进行验证，不断优化电路设计和参数。

三、电机驱动电路设计与实现的关键技术1. 电机控制算法：包括位置控制算法、速度闭环控制算法、电流控制算法等。

2. 功率器件驱动：针对不同类型的功率器件，设计合理的驱动电路和保护电路。

3. 抗干扰与可靠性设计：考虑电路在实际工作环境中可能面临的干扰和故障情况，进行抗干扰和可靠性设计。

4. 散热设计：对功率部分的器件进行散热设计，确保电路在长时间高负载工作情况下稳定性能。

以上是关于电机驱动电路设计与实现的基本原理、步骤和关键技术的介绍。

电机驱动电路的设计与实现需要综合考虑电气、电子、控制等多个领域的知识，是一项综合性强、挑战性大的工作。

驱动伺服电机的电路设计伺服电机是一种精密的电动执行器，通常用于需要高精度位置控制的应用中，如工业机器人、数控机床、航空航天设备等。

为了实现对伺服电机的精确控制，需要设计一个高性能的电路来驱动它。

在伺服电机的电路设计中，最常用的驱动方式是采用PWM（脉冲宽度调制）技术。

PWM技术通过控制电路输出的脉冲宽度来调节电机的转速和位置，从而实现对电机的精确控制。

一般来说，伺服电机的驱动电路包括功率放大器、滤波电路、反馈电路和控制电路等部分。

首先，功率放大器是伺服电机驱动电路的核心部分，它负责将控制信号转换为电机驱动信号，通常采用功率晶体管或功率MOSFET等器件来实现。

这些器件需要具有高速开关能力和较大的电流承受能力，以确保电机能够快速响应并具有足够的输出功率。

其次，滤波电路用于平滑输出信号，并去除电路中的高频噪声，以保证电机运行时的稳定性和精度。

另外，反馈电路是伺服电机驱动电路中至关重要的一部分，它负责接收电机位置和速度的反馈信号，并将其与控制信号进行比较，从而实现闭环控制。

常用的反馈传感器包括编码器、霍尔传感器等，通过这些传感器可以实时监测电机的运行状态，并及时调整控制信号，以实现对电机的精确控制。

最后，控制电路通常采用微控制器或数字信号处理器（DSP）来实现，它负责生成PWM信号，并根据反馈信号调整输出信号的占空比，以实现对电机的精确控制。

总的来说，驱动伺服电机的电路设计需要综合考虑功率放大器、滤波电路、反馈电路和控制电路等多个方面的因素，以确保电机能够稳定、精确地运行。

随着电子技术的不断发展，新型的驱动电路设计方案也在不断涌现，为伺服电机的应用带来了更多的可能性。

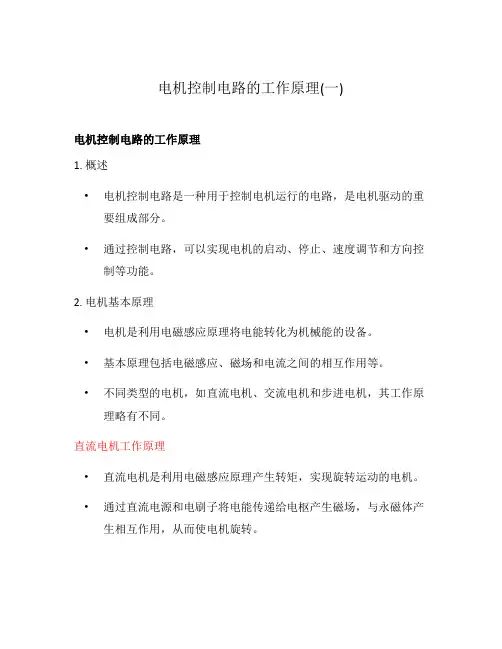

电机控制电路的工作原理(一)电机控制电路的工作原理1. 概述•电机控制电路是一种用于控制电机运行的电路，是电机驱动的重要组成部分。

•通过控制电路，可以实现电机的启动、停止、速度调节和方向控制等功能。

2. 电机基本原理•电机是利用电磁感应原理将电能转化为机械能的设备。

•基本原理包括电磁感应、磁场和电流之间的相互作用等。

•不同类型的电机，如直流电机、交流电机和步进电机，其工作原理略有不同。

直流电机工作原理•直流电机是利用电磁感应原理产生转矩，实现旋转运动的电机。

•通过直流电源和电刷子将电能传递给电枢产生磁场，与永磁体产生相互作用，从而使电机旋转。

交流电机工作原理•交流电机是利用交流电源供电，通过磁场和电流交互作用产生旋转运动的电机。

•交流电机包括感应电机和同步电机，其工作原理基于电磁感应和磁场转动的原理。

步进电机工作原理•步进电机是将电脉冲信号转换为角位移的电机。

•通过不同的脉冲信号，可实现电机按固定角度旋转，用于定位和控制精度要求较高的应用。

3. 电机控制电路组成电机控制电路由多个组件组成，包括电源、开关、驱动器和反馈系统等。

电源•电源为电机提供工作所需的电能。

•一般使用直流电源或交流电源，根据电机类型和工作需求选择合适的电源。

开关•开关用于控制电机的启动、停止和方向控制。

•常见的开关包括手动开关、按钮开关和继电器等。

驱动器•驱动器是控制电机速度和转向的关键组件。

•根据电机类型的不同，驱动器可以是电调或控制器。

•通过调节驱动器的输出信号，可以实现对电机速度和方向的控制。

反馈系统•反馈系统用于监测电机运行状态，并将信息反馈给控制器。

•常见的反馈系统包括编码器、传感器和霍尔效应元件等。

4. 电机控制电路工作过程电机控制电路的工作过程可分为电源供电、开关控制、驱动器调节和反馈系统返回等环节。

电源供电•首先，电源为电机提供工作所需的电能。

•根据电机的额定电压和电流，选择合适的电源进行供电。

开关控制•开关用于控制电机的启动、停止和方向控制。

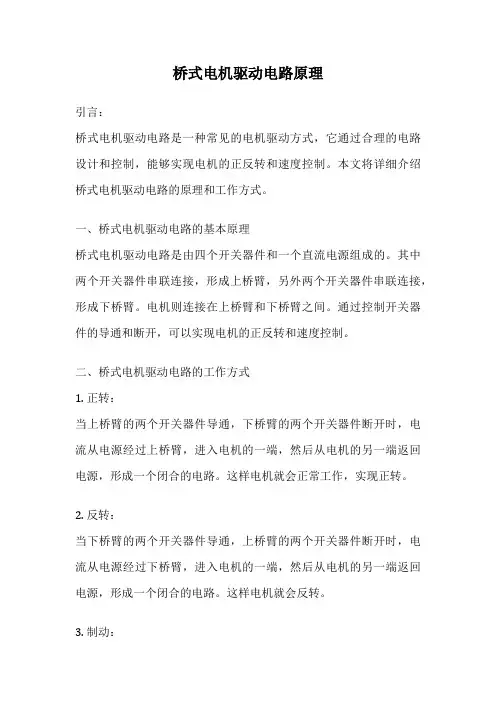

桥式电机驱动电路原理引言：桥式电机驱动电路是一种常见的电机驱动方式，它通过合理的电路设计和控制，能够实现电机的正反转和速度控制。

本文将详细介绍桥式电机驱动电路的原理和工作方式。

一、桥式电机驱动电路的基本原理桥式电机驱动电路是由四个开关器件和一个直流电源组成的。

其中两个开关器件串联连接，形成上桥臂，另外两个开关器件串联连接，形成下桥臂。

电机则连接在上桥臂和下桥臂之间。

通过控制开关器件的导通和断开，可以实现电机的正反转和速度控制。

二、桥式电机驱动电路的工作方式1. 正转：当上桥臂的两个开关器件导通，下桥臂的两个开关器件断开时，电流从电源经过上桥臂，进入电机的一端，然后从电机的另一端返回电源，形成一个闭合的电路。

这样电机就会正常工作，实现正转。

2. 反转：当下桥臂的两个开关器件导通，上桥臂的两个开关器件断开时，电流从电源经过下桥臂，进入电机的一端，然后从电机的另一端返回电源，形成一个闭合的电路。

这样电机就会反转。

3. 制动：当上桥臂的两个开关器件断开，下桥臂的两个开关器件导通时，电流被短路，形成一个制动电阻网络。

这样电机的动能会被耗散，实现制动效果。

4. 制动释放：当上桥臂的两个开关器件导通，下桥臂的两个开关器件断开时，制动电阻网络断开，电机可以自由运转。

三、桥式电机驱动电路的优点1. 高效性：桥式电机驱动电路可以最大程度地利用电能，提高电机的效率。

2. 精确性：通过控制开关器件的导通和断开，可以精确地控制电机的正反转和速度。

3. 稳定性：桥式电机驱动电路可以提供稳定的电流和电压输出，保证电机的稳定运行。

4. 可靠性：桥式电机驱动电路采用了多个开关器件，当一个开关器件失效时，其他开关器件仍然可以正常工作，提高了电路的可靠性。

四、桥式电机驱动电路的应用桥式电机驱动电路广泛应用于各种电机驱动系统中，如电动车、机械设备等。

它不仅可以实现电机的正反转和速度控制，还可以提高电机的效率和可靠性。

结论：桥式电机驱动电路是一种高效、精确、稳定和可靠的电机驱动方式。

电机驱动电路设计与实现电机驱动电路的设计与实现涉及到电机控制系统的各个方面，包括电源部分、驱动电路、控制算法等。

下面是设计与实现电机驱动电路的一般步骤和考虑因素：1. 确定电机规格：确定电机的类型（直流电机、步进电机、交流异步电机等）。

获取电机的额定电压、额定电流、转速等技术参数。

2. 电源设计：根据电机的额定电压，设计合适的电源电路，考虑电源的稳定性和电流输出能力。

使用适当的电源滤波和稳压电路，以减小电源对电机驱动系统的干扰。

3. 驱动电路设计：选择适当的电机驱动器，可以是经典的电机驱动芯片，如H桥驱动器，也可以是现代的数字信号处理器（DSP）或者嵌入式微控制器。

根据电机类型和规格，设计相应的电机驱动电路，包括功率放大器、保护电路、过流保护等。

4. 控制算法设计：确定控制策略，例如速度控制、位置控制等。

实现控制算法，可以采用经典的PID控制，也可以使用先进的矢量控制算法，具体选择取决于应用需求和性能要求。

5. 电机保护：添加必要的保护电路，例如过流保护、过温保护、过压保护等，以确保电机和电路的安全运行。

6. 反馈系统：根据需要，添加位置或速度反馈系统，以提高控制的准确性和稳定性。

常见的反馈器件包括编码器、霍尔传感器等。

7. 调试和测试：在设计完成后，进行电机驱动系统的调试和测试。

逐步验证电机的正常工作，检查控制系统的性能。

通过实际测试调整控制算法参数，确保系统在各种工作条件下都能稳定运行。

8. 效能优化：对电机驱动系统进行效能优化，包括功率因数校正、能量回收等，以提高系统的能效。

以上步骤的具体实施可能因电机类型和应用场景而异，因此确保充分了解电机特性和应用要求是设计成功的关键。

在设计过程中，使用模拟仿真和实际测试相结合，以确保系统的稳定性和可靠性。

怎样设计一个电机驱动器电路电机驱动器电路设计对于电机的运行和性能起着至关重要的作用。

一个高效、稳定、可靠的电机驱动器电路可以提高电机的控制精度，降低功耗，并保护电机免受损坏。

本文将探讨怎样设计一个电机驱动器电路，以实现以上要求。

一、电机驱动器电路的基本原理电机驱动器电路的基本原理是将电源输入转换为适合电机工作的电流和电压。

一般来说，电机驱动器电路包括三个主要部分：电源输入、功率电子器件和控制电路。

1. 电源输入：电源输入包括直流电源和交流电源两种，根据电机的类型和工作环境选择相应的电源类型。

如果电机需要直流电源，可以直接连接到直流电源；如果电机需要交流电源，可以使用交流至直流的整流器将交流电源转换为直流电源。

2. 功率电子器件：功率电子器件用于将输入的电能转换为适合电机工作的电流和电压。

常用的功率电子器件有晶闸管、IGBT（绝缘栅双极晶体管）、MOSFET（金属氧化物半导体场效应晶体管）等。

根据电机的功率需求和控制要求选择合适的功率电子器件。

3. 控制电路：控制电路用于对功率电子器件的开关控制，实现电机的启停、速度调节、方向控制等功能。

控制电路通常采用微处理器或专用的控制芯片，通过接收来自外部信号（如传感器信号）或者运行内部算法来控制功率电子器件的开关动作，以实现对电机的精确控制。

二、电机驱动器电路设计要点在设计电机驱动器电路时，需要考虑以下几个要点。

1. 电流和电压的匹配：根据电机的额定电流和电压确定功率电子器件的额定电流和电压，并选择匹配的功率电子器件。

功率电子器件的额定电流和电压应该略大于电机的额定电流和电压，以保证电机在正常工作范围内运行。

2. 保护电路的设计：为了保护电机和驱动器电路免受电源过压、过流、短路等异常情况的影响，需要设计相应的保护电路。

常见的保护电路包括过流保护、过压保护、欠压保护、过热保护等。

3. 电机控制算法的选择：根据电机的应用需求选择合适的控制算法。

常见的电机控制算法有PWM（脉宽调制）、PID（比例、积分、微分）控制等。

电路中的电机驱动电路有什么作用电机是现代社会中广泛应用的一种电动机械装置，它将电能转化为机械能，用于驱动各种设备和机械。

而电机驱动电路则是用来控制电机启停、转速调节以及保护电机安全运行的重要电路之一。

本文将从电机驱动电路的作用、分类以及常见的控制方式等方面进行探讨。

一、电机驱动电路的作用电机驱动电路在电机的控制中起着至关重要的作用。

其主要具有以下几个方面的功能：1. 启停控制：通过电机驱动电路，我们能够实现对电机的迅速启动和停止，提高工作效率和安全性。

2. 转速控制：通过电机驱动电路，我们可以实现对电机转速的精确调节，以适应不同工况下的需求。

3. 方向控制：电机驱动电路可以实现对电机正反转的控制，使电机能够按照不同的运行需求进行正向或反向运动。

4. 保护功能：电机驱动电路能够对电机进行电流、电压、温度等参数的监测，一旦出现异常情况，及时采取保护措施，确保电机运行安全。

二、电机驱动电路的分类根据不同的电机类型和控制需求，电机驱动电路可以分为直流电机驱动电路和交流电机驱动电路两大类。

1. 直流电机驱动电路直流电机驱动电路是指用来驱动直流电机的电路。

直流电机驱动电路采用直流电源，并根据控制信号通过适当的控制方法，对电源输出的电流进行控制，来改变电机的转速和运行方向。

常见的直流电机驱动电路包括直流电机变频器、直流电机驱动器等。

2. 交流电机驱动电路交流电机驱动电路是指用来驱动交流电机的电路。

交流电机驱动电路可以通过改变交流电源的频率、电压和相位等参数，来控制电机的转速和运行方向。

常见的交流电机驱动电路包括变频器、三相电源逆变器等。

三、电机驱动电路的控制方式电机驱动电路的控制方式多种多样，常见的控制方式包括手动控制、自动控制和远程控制等。

1. 手动控制手动控制是指通过手动操作按钮、开关等设备来控制电机的启停、转向和转速等参数。

手动控制方式操作简单直观，适用于一些简单的场合。

2. 自动控制自动控制是指通过自动控制设备和传感器等来实现对电机的自动控制。

全桥电机驱动电路的工作原理详解全桥电机驱动电路由四个功率晶体管（MOSFET，常用）组成，分别为上桥臂的两个晶体管（Q1和Q2）和下桥臂的两个晶体管（Q3和Q4）。

这四个晶体管与电机相连，构成了驱动电路。

以下将详细介绍全桥电机驱动电路的工作原理。

1.正向效果：当Q1和Q4导通时，Q2和Q3为断开状态。

此时，电源正极将直流电流输入到电机的一个端口，而电机另一个端口的负极接地。

电机会在两个端口之间产生一个正向效果，即电流通过电机。

这样，电机就会顺时针旋转（以正向效果为例，后面讲述的反向效果一样可行）。

2.反向效果：当Q2和Q3导通时，Q1和Q4为断开状态。

此时，电源正极将直流电流输入到电机的另一个端口，而电机原先接地的端口变为负极。

电机会在两个端口之间产生一个反向效果，即电流通过电机。

这样，电机就会逆时针旋转。

综上所述，通过对四个功率晶体管（MOSFET）的不同控制组合，可以实现电机的正向和反向转动。

为了实现全桥电机驱动电路的正常工作，还需要对晶体管的控制信号进行适当的调节。

通常情况下，全桥电机驱动电路采用PWM（脉冲宽度调制）控制信号。

PWM调制信号由一个频率固定的信号源和一个可调节占空比的调制电路组成。

通过调整调制信号的占空比，可以控制晶体管的导通和断开时间，进而控制电机的平均输出电压和转速。

在工作时，PWM调制信号会依次控制四个功率晶体管正常工作。

其中，对应于平均输出电压是正值或零电平的晶体管将导通，对应于负输出电压或零电平的晶体管将断开。

通过改变控制信号的频率和占空比，可以快速调整电机的速度和加速度。

另外，为了保护电路和电机，通常还会加入过电流保护电路和反电动势（EMF）回标电路。

过电流保护电路可以监测电流是否超过额定值，并在超过时立即切断功率晶体管的导通，避免损坏电路和电机。

而EMF回标电路可以检测电机速度的变化，并在电机停止运动时产生一个反电动势信号，以降低对电机和系统的损坏。

总结起来，全桥电机驱动电路是一种通过四个功率晶体管实现电机正反转的方案，通过PWM控制信号的调整，可以实现对电机速度和加速度的精确控制。

电机驱动电路设计与实现（原创版）目录一、电机驱动电路概述1.电机驱动电路的定义2.电机驱动电路的作用3.电机驱动电路的分类二、电机驱动电路设计1.确定输入信号类型和幅度范围2.确定负载要求3.选择合适的电机驱动电路元件4.设计电机驱动电路三、电机驱动电路实现1.电机驱动电路的搭建2.电机驱动电路的调试3.电机驱动电路的优化正文一、电机驱动电路概述电机驱动电路是一种用于控制和驱动电机的电路，它可以将电能转化为机械能，以实现对电机的精确控制。

电机驱动电路在工业、家用电器、机器人等领域有着广泛的应用。

电机驱动电路主要作用是控制电机的转速、转向和停止。

通过改变电机驱动电路的输入电压、电流和频率，可以实现对电机转速和转向的控制。

此外，电机驱动电路还能提供过载保护、短路保护等功能，以保证电机的安全运行。

根据电机驱动电路的控制方式和元件不同，可以将其分为模拟电机驱动电路和数字电机驱动电路。

模拟电机驱动电路主要采用模拟电子元件，如晶体管、场效应管等。

数字电机驱动电路则采用数字电子元件，如微控制器、数字信号处理器等。

二、电机驱动电路设计设计电机驱动电路需要考虑以下几个方面：1.确定输入信号类型和幅度范围根据电机驱动电路的应用场景和需求，选择适当的输入信号类型和幅度范围。

例如，对于需要远程控制的电机，可以选择电信号作为输入信号；对于需要高精度控制的电机，可以选择模拟信号作为输入信号。

2.确定负载要求根据电机的类型、转速、扭矩等参数，确定电机驱动电路的负载要求。

例如，对于低速运行的电机，可以选择低功率的电机驱动电路；对于高速运行的电机，需要选择高功率的电机驱动电路。

3.选择合适的电机驱动电路元件根据电机驱动电路的负载要求和输入信号类型，选择合适的电机驱动电路元件。

例如，对于低功率的电机驱动电路，可以选择晶体管；对于高功率的电机驱动电路，可以选择场效应管或绝缘栅双极晶体管。

4.设计电机驱动电路在设计电机驱动电路时，需要考虑电路的稳定性、可靠性、功耗等因素。

mos管控制电机驱动电路设计MOS管控制电机驱动电路设计MOS管控制电机驱动电路设计是工业电气领域的一个重要环节。

其主要目的是通过设计合理的电路，实现对电机的驱动控制，从而使得机器能够正常运转，能够适应不同的工作条件，提高其运行的效率和稳定性。

下文将依次介绍该过程的具体步骤。

第一步：明确工作要求在进行MOS管控制电机驱动电路设计之前，需要明确电机的种类和具体的工作要求。

比如，需要确定电机的额定电压和额定功率，需要了解其负载类型和工作环境等情况，以此为基础，才能进行后续的电路设计。

同时，还需要确定驱动电路的控制要求，比如需要实现速度控制、反向控制等功能。

第二步：选取MOS管驱动电路MOS管驱动电路分为多种类型，常用的有单路和双路驱动，需要根据实际情况选取适合的驱动电路。

一般情况下，如果电机功率较小，可以采用单路驱动电路，而大功率电机则需要使用双路驱动电路。

同时，需要考虑驱动电路的可靠性和稳定性等因素。

第三步：设计电路图设计电路图是MOS管控制电机驱动电路设计的核心环节。

在这一步中，需要将选取的MOS管驱动电路与电机连接起来，实现电机的驱动控制。

电路图需要精确明确，符合实际工作要求，在避免冗余的同时，也需要保证电路的可靠性和稳定性。

第四步：制作电路板电路图设计完成之后，需要进行电路板的制作。

制作电路板时需要注意，要保证电路板上的元器件位置准确无误，且对于大功率电机，需要选择耐高温、高电压的元器件。

第五步：电路测试电路制作完成后，需要进行电路测试。

测试时，需要仔细检查各个元器件的连接是否正确，以及是否存在接触不良等因素。

同时，还需要使用相应的工具进行电路的测量，查看电路是否能达到预期的控制效果。

综上所述，MOS管控制电机驱动电路设计需要进行多个步骤的精心设计和实现。

在实际操作中，需要对每个步骤都进行仔细的分析和考虑，避免出现影响驱动效果的问题。

只有经过严谨、逐步的实验和测试，才能完成一个性能稳定、可靠性好的驱动电路的设计与制造。

电机驱动与控制专用集成电路及应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着电机在各种领域的广泛应用，电机驱动与控制技术越发受到重视。

变频电机驱动电路原理随着电机技术的不断发展，变频电机驱动电路成为了现代电机控制的重要组成部分。

变频电机驱动电路通过调整电机的供电频率和电压，实现对电机转速的精确控制。

本文将详细介绍变频电机驱动电路的原理及其工作过程。

一、变频电机驱动电路的原理变频电机驱动电路主要由电源模块、整流滤波模块、逆变模块和控制模块组成。

其工作原理如下：1. 电源模块：为整个驱动电路提供稳定的直流电源。

通常采用整流电路将交流电转换为直流电，并通过滤波电路去除电源中的噪声和纹波。

2. 整流滤波模块：将交流电源转换为稳定的直流电源，并通过滤波电路去除电源中的纹波和噪声。

这样可以确保驱动电路提供的电压和电流稳定，以保证电机正常工作。

3. 逆变模块：将直流电源转换为交流电源，根据控制信号调整输出的频率和电压。

逆变模块通常采用可控硅或晶闸管等器件，通过控制这些器件的导通和截止，实现对输出电压和频率的调节。

4. 控制模块：负责接收输入的控制信号，并根据信号调整逆变模块输出的频率和电压。

控制模块通常采用微处理器或专用的控制芯片，通过对控制信号的处理和解析，实现对电机转速的精确控制。

二、变频电机驱动电路的工作过程变频电机驱动电路的工作过程可以分为以下几个步骤：1. 输入控制信号：用户通过控制面板或外部接口输入控制信号，包括电机转速、方向和运行模式等参数。

2. 控制信号处理：控制模块接收到输入的控制信号后，进行信号处理和解析。

根据用户设置的参数，计算出对应的逆变模块控制信号。

3. 逆变模块控制：控制模块将计算得到的控制信号发送给逆变模块。

逆变模块根据接收到的控制信号，控制可控硅或晶闸管等器件的导通和截止，调整输出的频率和电压。

4. 电机驱动：逆变模块输出调整后的交流电信号送入电机，通过变频电机驱动电路提供的稳定频率和电压，控制电机的转速和运行状态。

5. 反馈控制：在电机运行过程中，通过传感器采集电机的转速和电流等信息，并反馈给控制模块。

控制模块根据反馈信息进行调整，保持电机的稳定运行。

三相无刷直流电机驱动电路三相无刷直流电机驱动电路是一种常见的电机控制方式，它通过无刷直流电机控制器将三相交流电转换为直流电，从而驱动电机运行。

本文将介绍三相无刷直流电机驱动电路的原理和应用。

一、三相无刷直流电机驱动电路的原理三相无刷直流电机驱动电路主要包括功率电源、直流电机、无刷直流电机控制器和速度反馈装置等组成部分。

1. 功率电源：提供电机运行所需的电能，一般为交流电源。

2. 直流电机：三相无刷直流电机是一种特殊的电机类型，具有高效率、大功率密度和长寿命等优点，广泛应用于工业自动化领域。

3. 无刷直流电机控制器：是三相无刷直流电机驱动电路的核心部件，主要负责将交流电转换为直流电，并通过控制电流和电压的方式，实现电机的转速和转向控制。

4. 速度反馈装置：用于检测电机的转速和位置信息，并将反馈信号传输给无刷直流电机控制器，以实现闭环控制，提高电机的稳定性和精度。

三相无刷直流电机驱动电路的工作原理可以分为两个阶段：换向和电流控制。

1. 换向：在电机正常运行过程中，电机转子的位置需要根据三相交流电的信号进行换向。

无刷直流电机控制器通过检测转子位置信息，控制相应的功率晶体管开关，从而实现换向操作。

2. 电流控制：在换向之后，无刷直流电机控制器根据转子位置信息，通过PWM（脉宽调制）技术控制电流大小和方向，从而控制电机的转速和转向。

三、三相无刷直流电机驱动电路的应用三相无刷直流电机驱动电路具有广泛的应用前景，在许多领域都有着重要的作用。

1. 工业自动化：三相无刷直流电机驱动电路广泛应用于工业自动化生产线中，用于控制机械臂、输送带、风机等设备的运动。

2. 电动车辆：三相无刷直流电机驱动电路也被广泛应用于电动车辆中，用于控制车辆的动力系统，实现高效、环保的交通方式。

3. 家电产品：三相无刷直流电机驱动电路还可以应用于家电产品中，如洗衣机、冰箱、空调等，提高产品的性能和使用寿命。

4. 机器人技术：随着机器人技术的发展，三相无刷直流电机驱动电路也被广泛应用于机器人的关节驱动系统，实现机器人的灵活运动和高精度控制。

无刷直流电机的驱动电路1. 引言无刷直流电机（Brushless DC Motor，简称BLDC）是一种通过电子控制器来驱动的电动机。

与传统的有刷直流电机相比，BLDC电机具有高效率、高功率密度、长寿命、低噪音和低维护成本等优点。

本文将详细介绍无刷直流电机的驱动原理和常用的驱动电路。

2. 无刷直流电机的工作原理无刷直流电机由定子和转子组成。

定子上通常布置有三个绕组，称为A相、B相和C相，每个绕组之间相隔120度。

转子上装有永磁体，当定子绕组通以合适的电流时，会在转子上产生磁场。

通过改变定子绕组中的电流方向，可以实现对转子磁场方向的控制。

BLDC电机的驱动原理基于霍尔效应或传感器less技术。

在霍尔效应驱动中，安装在定子上的霍尔传感器用于检测转子位置，并将信号反馈给控制器。

而在传感器less驱动中，则通过测量定子上产生的反电动势（Back Electromotive Force，简称BEMF）来推测转子位置。

3. 无刷直流电机的驱动电路3.1 相互导通型驱动电路相互导通型驱动电路是最简单的一种BLDC电机驱动电路。

它由六个功率开关组成，分别用于控制A相、B相和C相的绕组。

这些功率开关可以是MOSFET、IGBT或SiC 等器件。

在相互导通型驱动电路中，任意两个绕组之间只能有一个处于导通状态，其余两个则需要断开。

通过控制三个绕组之间的导通状态，可以实现对BLDC电机的转子位置和速度的控制。

3.2 基于霍尔效应的驱动电路基于霍尔效应的驱动电路使用霍尔传感器来检测转子位置，并将信号反馈给控制器。

根据转子位置，控制器会依次打开或关闭相应的功率开关，以实现对BLDC电机的精确控制。

这种驱动方式需要使用专门设计的集成电路（IC），用于处理霍尔传感器产生的信号，并生成适当的控制信号。

常见的IC包括TI公司的DRV8301和Infineon公司的TLE9879等。

3.3 传感器less驱动电路传感器less驱动电路是一种更为先进的驱动方式，它通过测量定子绕组上产生的BEMF来推测转子位置。
