H桥式电机驱动电路原理

H桥驱动芯片是一种电子元件，常用于控制直流电机或步进电机的运动方向和速度。

它的名称来源于其外部连接的电路形状，类似字母"H"，由四个开关元件组成。

H桥驱动芯片的工作原理基于对这些开关元件的控制来改变电流的流向，从而控制电机的运动。

以下是H桥驱动芯片的工作原理：四个开关元件：H桥驱动芯片包括两个电流源（通常是电池或电源），以及四个开关元件。

这四个开关元件按照H形的布局连接，其中两个位于电流源的上方，另外两个位于下方。

控制信号：通过控制这四个开关元件的通断状态，可以控制电流的流向和大小。

每个开关元件有两个可能的状态：打开和关闭。

这些状态由微控制器或其他控制电路通过输入信号来控制。

正转和反转：通过适当的控制开关元件，可以实现电机的正转和反转。

当两个上方的开关元件打开，两个下方的关闭时，电流会从电流源流向电机的一个端口，使电机正转。

反之，如果上方关闭，下方打开，电流流向电机的另一个端口，电机反转。

制动和停止：另外，可以通过不同的开关组合来实现制动和停止。

例如，关闭所有开关可以断开电流，使电机停止。

另一方面，同时关闭上方和下方的开关元件可以产生制动效果，将电机迅速停止。

PWM控制：为了控制电机的速度，可以使用脉冲宽度调制（PWM）信号来改变开关元件的通断频率。

通过改变PWM信号的占空比，可以调整电流的平均值，从而控制电机的速度。

总之，H桥驱动芯片的工作原理基于控制四个开关元件的状态，以改变电流的流向和大小，从而实现对电机的方向、速度和制动的控制。

这种电路广泛用于机器人、无人机、电动汽车、工业自动化等领域，提供了高效且灵活的电机控制方案。

电机h桥驱动电路工作原理电机H桥驱动电路是电机驱动的一种重要方式，电子系统中经常会使用到，比如机器人、车辆控制等等。

本文将详细介绍电机H桥驱动电路的工作原理，以及应用场景。

一、H桥驱动电路概述H桥指的是由四个开关管或者MOS管组成的桥式电路。

这种电路有多种电机驱动方式，其中最常见的是单向直流电机的正反转控制。

通过对四个开关管进行控制，可以实现电机的正反转和制动等功能。

二、H桥驱动电路的工作原理H桥驱动电路的基本原理是通过改变电路的通断情况，从而对电机进行不同方向的驱动。

H桥驱动电路由四个二极管和四个MOS管组成。

其中二极管被用于保护MOS管，并防止由电机反向带来的过电压。

1. 正转控制在正转控制的情况下，S1和S4导通，S2和S3断开。

电源的正极就通过S1流向电机的正极，电机负极通过S4回流电源的负极，从而实现了电机正转。

2. 反转控制在反转控制的情况下，S2和S3导通，S1和S4断开。

电源的正极就从S2导向电机的负极，电机的正极通过S3回流电源的负极，从而实现了电机反转。

3. 制动控制在制动控制的情况下，两边都断开，或被连通在一起形成短路状态，这样可以实现电机的制动效果。

4. 制动后反转如果电机在制动状态下需要反转，那么可以先将电机停下，再进行反转操作，这样可以得到较好的反转效果。

三、H桥驱动电路的应用场景H桥驱动电路广泛应用于机器人、车辆、船舶等控制系统中，在这些应用场景中，电机是控制系统的一个非常关键的组成部分。

H桥驱动电路不仅可以实现电机的正反转控制，还可以用于调速控制、测速控制等多种应用场景中。

1. 机器人应用机器人在工业自动化、医疗保健、家庭助理、智能安防等众多领域都有广泛的应用。

机器人的驱动系统主要是电机驱动，而H桥驱动电路是机器人驱动系统中的重要组成部分。

机器人需要精准的控制，以实现复杂的动作，H桥驱动电路可以实现电机的正反转控制，同时还能同时控制多个电机，实现机器人的多自由度自由移动。

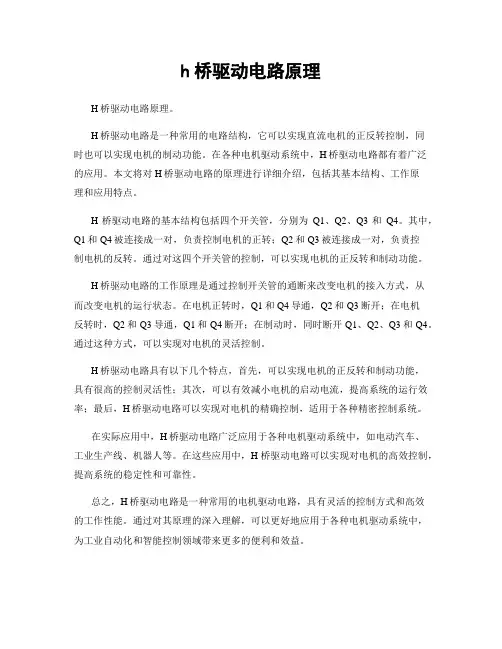

h桥驱动电路原理
H桥驱动电路原理。

H桥驱动电路是一种常用的电路结构，它可以实现直流电机的正反转控制，同
时也可以实现电机的制动功能。

在各种电机驱动系统中，H桥驱动电路都有着广泛的应用。

本文将对H桥驱动电路的原理进行详细介绍，包括其基本结构、工作原
理和应用特点。

H桥驱动电路的基本结构包括四个开关管，分别为Q1、Q2、Q3和Q4。

其中，Q1和Q4被连接成一对，负责控制电机的正转；Q2和Q3被连接成一对，负责控
制电机的反转。

通过对这四个开关管的控制，可以实现电机的正反转和制动功能。

H桥驱动电路的工作原理是通过控制开关管的通断来改变电机的接入方式，从
而改变电机的运行状态。

在电机正转时，Q1和Q4导通，Q2和Q3断开；在电机
反转时，Q2和Q3导通，Q1和Q4断开；在制动时，同时断开Q1、Q2、Q3和Q4。

通过这种方式，可以实现对电机的灵活控制。

H桥驱动电路具有以下几个特点，首先，可以实现电机的正反转和制动功能，
具有很高的控制灵活性；其次，可以有效减小电机的启动电流，提高系统的运行效率；最后，H桥驱动电路可以实现对电机的精确控制，适用于各种精密控制系统。

在实际应用中，H桥驱动电路广泛应用于各种电机驱动系统中，如电动汽车、
工业生产线、机器人等。

在这些应用中，H桥驱动电路可以实现对电机的高效控制，提高系统的稳定性和可靠性。

总之，H桥驱动电路是一种常用的电机驱动电路，具有灵活的控制方式和高效
的工作性能。

通过对其原理的深入理解，可以更好地应用于各种电机驱动系统中，为工业自动化和智能控制领域带来更多的便利和效益。

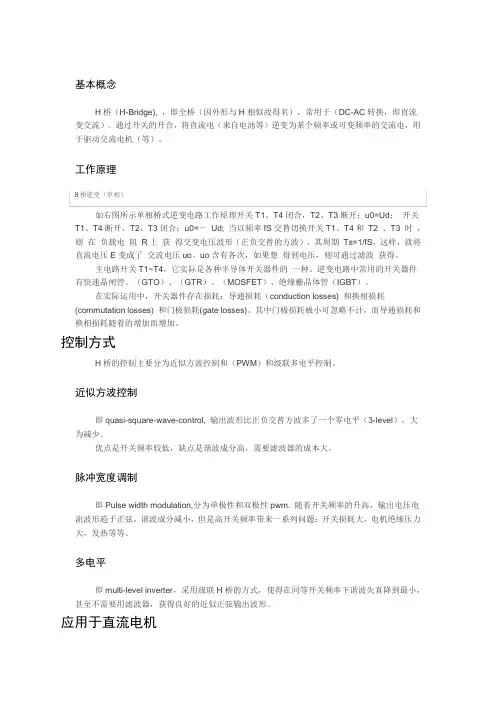

基本概念H桥（H-Bridge), ，即全桥（因外形与H相似故得名），常用于（DC-AC转换，即直流变交流）。

通过开关的开合，将直流电（来自电池等）逆变为某个频率或可变频率的交流电，用于驱动交流电机（等）。

工作原理控制方式H桥的控制主要分为近似方波控制和（PWM）和级联多电平控制。

近似方波控制即quasi-square-wave-control, 输出波形比正负交替方波多了一个零电平（3-level），大为减少。

优点是开关频率较低，缺点是谐波成分高，需要滤波器的成本大。

脉冲宽度调制即Pulse width modulation,分为单极性和双极性pwm. 随着开关频率的升高，输出电压电流波形趋于正弦，谐波成分减小，但是高开关频率带来一系列问题：开关损耗大，电机绝缘压力大，发热等等。

多电平即multi-level inverter，采用级联H桥的方式，使得在同等开关频率下谐波失真降到最小，甚至不需要用滤波器，获得良好的近似正弦输出波形。

应用于直流电机采用以上方法，电机的运转就只需要用三个信号控制：两个方向信号和一个使能信号。

如果DIR－L信号为0，DIR－R信号为1，并且使能信号是1，那么三极管Q1和Q4导通，电流从左至右流经电机（如图4.16所示）；如果DIR－L信号变为1，而DIR－R信号变为0，那么Q2和Q3将导通，电流则反向流过电机。

图4.16 使能信号与方向信号的使用实际使用的时候，用分立元件制作H桥是很麻烦的，市面上有很多封装好的H桥集成电路，接上电源、电机和控制信号就可以使用了，在额定的电压和电流内使用非常方便可靠。

比如常用的L293D、L298N、TA7257P、SN754410等。

附两张分立元件的H桥驱动电路：。

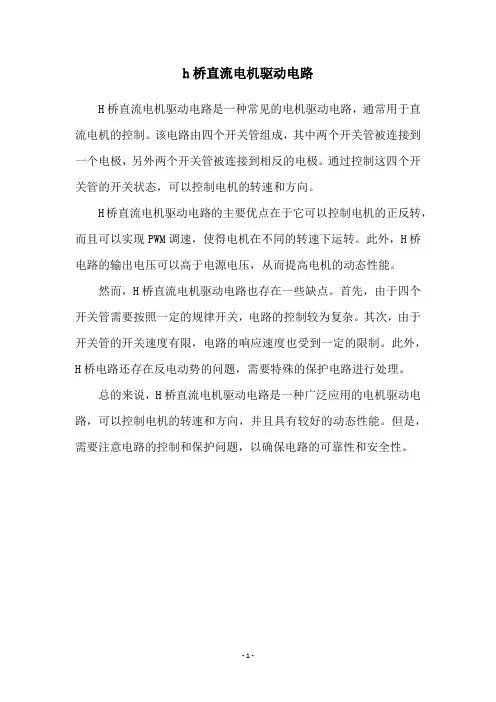

h桥直流电机驱动电路
H桥直流电机驱动电路是一种常见的电机驱动电路，通常用于直流电机的控制。

该电路由四个开关管组成，其中两个开关管被连接到一个电极，另外两个开关管被连接到相反的电极。

通过控制这四个开关管的开关状态，可以控制电机的转速和方向。

H桥直流电机驱动电路的主要优点在于它可以控制电机的正反转，而且可以实现PWM调速，使得电机在不同的转速下运转。

此外，H桥电路的输出电压可以高于电源电压，从而提高电机的动态性能。

然而，H桥直流电机驱动电路也存在一些缺点。

首先，由于四个开关管需要按照一定的规律开关，电路的控制较为复杂。

其次，由于开关管的开关速度有限，电路的响应速度也受到一定的限制。

此外，H桥电路还存在反电动势的问题，需要特殊的保护电路进行处理。

总的来说，H桥直流电机驱动电路是一种广泛应用的电机驱动电路，可以控制电机的转速和方向，并且具有较好的动态性能。

但是，需要注意电路的控制和保护问题，以确保电路的可靠性和安全性。

- 1 -。

h桥驱动电路原理H桥驱动电路原理H桥驱动电路是一种常用的电路结构，用于控制直流电机的正反转。

它由四个开关元件组成，通常是四个晶体管或四个MOSFET管。

H 桥驱动电路具有很高的灵活性和可靠性，被广泛应用于各种电动设备和机械系统中。

H桥驱动电路的原理是通过控制开关元件的通断状态，改变电机两端的极性，从而实现电机的正反转。

H桥的名称来源于其电路结构形状的形似字母"H"。

H桥驱动电路有四个开关元件，分别为上电子管Q1和Q2，以及下电子管Q3和Q4。

其中Q1和Q4为一对开关元件，Q2和Q3为另一对开关元件。

当Q1和Q4导通，Q2和Q3断开时，电机的正极连接到电源的正极，负极连接到电源的负极，电机正转。

当Q2和Q3导通，Q1和Q4断开时，电机的正极连接到电源的负极，负极连接到电源的正极，电机反转。

当Q1和Q2导通，Q3和Q4断开时，电机短路制动。

当Q1和Q2断开，Q3和Q4导通时，电机自由转动。

为了实现对H桥驱动电路的控制，通常需要一个控制信号。

这个信号可以是一个单片机的输出，也可以是一个硬件电路的触发信号。

控制信号通过控制开关元件的通断状态来实现电机的正反转。

H桥驱动电路的优点是可以实现电机的正反转，并且可以进行制动控制。

此外，它还具有较高的效率和较低的功耗。

然而，H桥驱动电路也存在一些缺点，例如占用空间较大，成本较高，且对于高功率电机的应用会产生较大的热量。

H桥驱动电路是一种常用的电路结构，用于控制直流电机的正反转。

它通过控制开关元件的通断状态，改变电机两端的极性，从而实现电机的正反转。

H桥驱动电路具有很高的灵活性和可靠性，被广泛应用于各种电动设备和机械系统中。

一、H桥式电机驱动电路图4.12中所示为一个典型的直流电机控制电路。

电路得名于“H桥式驱动电路”是因为它的形状酷似字母H。

4个三极管组成H的4条垂直腿，而电机就是H中的横杠（注意：图4.12及随后的两个图都只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来）。

如图所示，H桥式电机驱动电路包括4个三极管和一个电机。

要使电机运转，必须导通对角线上的一对三极管。

根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。

图4.12 H桥式电机驱动电路要使电机运转，必须使对角线上的一对三极管导通。

例如，如图4.13所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经Q4回到电源负极。

按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。

当三极管Q1和Q4导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动（电机周围的箭头指示为顺时针方向）。

图4.13 H桥电路驱动电机顺时针转动图4.14所示为另一对三极管Q2和Q3导通的情况，电流将从右至左流过电机。

当三极管Q2和Q3导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动（电机周围的箭头表示为逆时针方向）。

图4.14 H桥电路驱动电机逆时针转动二、使能控制和方向逻辑驱动电机时，保证H桥上两个同侧的三极管不会同时导通非常重要。

如果三极管Q1和Q2同时导通，那么电流就会从正极穿过两个三极管直接回到负极。

此时，电路中除了三极管外没有其他任何负载，因此电路上的电流就可能达到最大值（该电流仅受电源性能限制），甚至烧坏三极管。

基于上述原因，在实际驱动电路中通常要用硬件电路方便地控制三极管的开关。

图4.155所示就是基于这种考虑的改进电路，它在基本H桥电路的基础上增加了4个与门和2个非门。

4个与门同一个“使能”导通信号相接，这样，用这一个信号就能控制整个电路的开关。

而2个非门通过提供一种方向输人，可以保证任何时候在H桥的同侧腿上都只有一个三极管能导通。

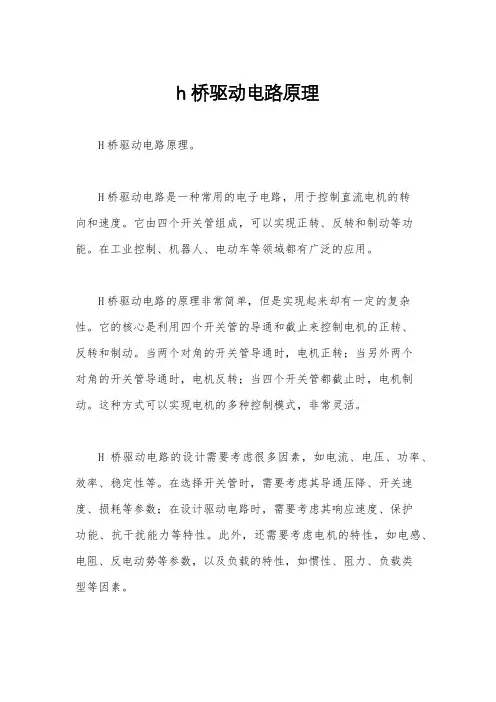

h桥驱动电路原理
H桥驱动电路原理。

H桥驱动电路是一种常用的电子电路，用于控制直流电机的转
向和速度。

它由四个开关管组成，可以实现正转、反转和制动等功能。

在工业控制、机器人、电动车等领域都有广泛的应用。

H桥驱动电路的原理非常简单，但是实现起来却有一定的复杂性。

它的核心是利用四个开关管的导通和截止来控制电机的正转、
反转和制动。

当两个对角的开关管导通时，电机正转；当另外两个
对角的开关管导通时，电机反转；当四个开关管都截止时，电机制动。

这种方式可以实现电机的多种控制模式，非常灵活。

H桥驱动电路的设计需要考虑很多因素，如电流、电压、功率、效率、稳定性等。

在选择开关管时，需要考虑其导通压降、开关速度、损耗等参数；在设计驱动电路时，需要考虑其响应速度、保护
功能、抗干扰能力等特性。

此外，还需要考虑电机的特性，如电感、电阻、反电动势等参数，以及负载的特性，如惯性、阻力、负载类
型等因素。

H桥驱动电路的应用非常广泛，不仅可以用于直流电机的控制，还可以用于步进电机、交流电机、电磁阀等设备的控制。

在工业自
动化领域，H桥驱动电路可以实现各种复杂的运动控制；在家用电
器领域，H桥驱动电路可以实现电动窗帘、电动门禁、电动玩具等
设备的控制；在电动车领域，H桥驱动电路可以实现电机的高效驱动，提高续航里程和动力性能。

总的来说，H桥驱动电路是一种非常重要的电子电路，它在各
个领域都有着重要的应用。

通过对H桥驱动电路原理的深入理解和
研究，可以更好地应用它，提高电机控制的精度和效率，推动各个
领域的发展和进步。

H桥式驱动电路原理
H桥的原理可以通过一个简单的直流电机来说明。

假设一个直流电机
连接在H桥电路上，其中两个晶体管连接到电机的正极，另外两个晶体管
连接到电机的负极。

通过控制晶体管的导通和关断状态，可以实现电机的
正转和反转。

当控制电压输入到H桥电路的控制端口时，四个晶体管中的两个将被
打开，形成通路，允许电流在电机和电源之间流动。

这时，电机将开始旋转。

如果打开两个连接到电机正极的晶体管，同时关闭连接到电机负极的
晶体管，那么电流将从电源的正极流向电机，从而实现正转。

若打开连接
到电机负极的两个晶体管，同时关闭连接到电机正极的晶体管，那么电流
将从电机负极流向电源，实现反转。

H桥式驱动电路的另一个重要特点是能够实现电流的调制，从而控制
电机的速度。

通过改变晶体管的开启和关闭时间比例，可以改变电机的平
均功率，并实现电机的速度调节。

例如，在一个半周期内，如果打开时间
比关闭时间长，那么电机将以较高速度旋转；如果打开时间比关闭时间短，那么电机将以较低速度旋转。

通过调整这个比例，可以实现电机的精确速
度控制。

此外，H桥式驱动电路还具有过流保护功能。

当电流超过电路和电机
所能承受的最大值时，电路会自动切断电流，以保护电机和电路不受损坏。

这大大提高了电机的可靠性和使用寿命。

总之，H桥式驱动电路通过控制四个晶体管的导通和关断状态，实现
了直流电机的正转、反转和速度调节功能。

它被广泛应用于机器人、电动车、飞行器等领域。

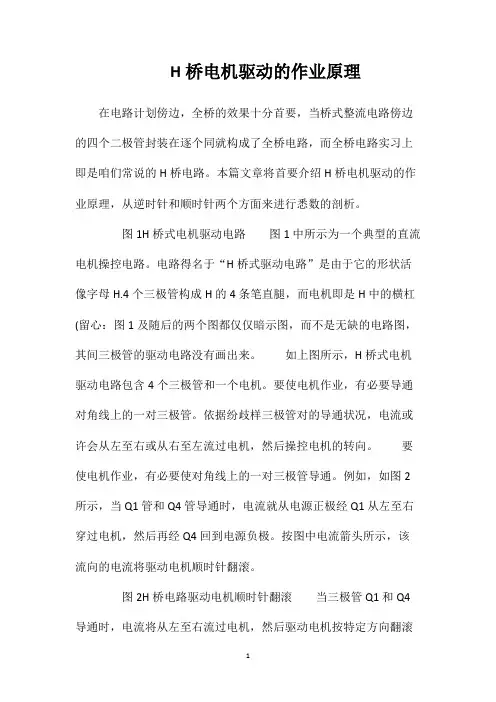

H桥电机驱动的作业原理在电路计划傍边，全桥的效果十分首要，当桥式整流电路傍边的四个二极管封装在逐个同就构成了全桥电路，而全桥电路实习上即是咱们常说的H桥电路。

本篇文章将首要介绍H桥电机驱动的作业原理，从逆时针和顺时针两个方面来进行悉数的剖析。

图1H桥式电机驱动电路图1中所示为一个典型的直流电机操控电路。

电路得名于“H桥式驱动电路”是由于它的形状活像字母H.4个三极管构成H的4条笔直腿，而电机即是H中的横杠(留心：图1及随后的两个图都仅仅暗示图，而不是无缺的电路图，其间三极管的驱动电路没有画出来。

如上图所示，H桥式电机驱动电路包含4个三极管和一个电机。

要使电机作业，有必要导通对角线上的一对三极管。

依据纷歧样三极管对的导通状况，电流或许会从左至右或从右至左流过电机，然后操控电机的转向。

要使电机作业，有必要使对角线上的一对三极管导通。

例如，如图2所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经Q4回到电源负极。

按图中电流箭头所示，该流向的电流将驱动电机顺时针翻滚。

图2H桥电路驱动电机顺时针翻滚当三极管Q1和Q4导通时，电流将从左至右流过电机，然后驱动电机按特定方向翻滚(电机周围的箭头指示为顺时针方向)。

图3H桥电路驱动电机逆时针翻滚图3所示为另一对三极管Q2和Q3导通的状况，电流将从右至左流过电机。

当三极管Q2和Q3导通时，电流将从右至左流过电机，然后驱动电机沿另一方向翻滚(电机周围的箭头标明为逆时针方向)。

使能操控和方向逻辑驱动电机时，确保H桥上两个同侧的三极管不会一同导通十分首要。

假定三极管Q1和Q2一同导通，那么电流就会从正极穿过两个三极管直接回到负极。

此刻，电路中除了三极管外没有别的任何负载，因而电路上的电流就或许抵达最大值(该电流仅受电源功用约束)，乃至烧坏三极管。

图4具有使能操控和方向逻辑的H桥电路依据上述要素，在实习驱动电路中一般要用硬件电路便本地操控三极管的开关。

H桥式电机驱动电路的工作原理H桥式电机驱动电路是一种常用于直流电机驱动的电路，可以控制电机的转向和转速。

这一电路主要由四个开关器件组成，通常使用MOSFET或IGBT作为开关器件，通过对这四个开关器件的控制，可以实现对电机的正转、反转、刹车等操作。

1.电源供电：电源的正负极分别接在H桥电路的两个“供电接口”上，以提供工作电压给电机驱动电路。

2.控制信号：通过对控制信号的控制，可以实现对电机的正转、反转和刹车功能。

控制信号通过控制信号输入端接入到电子控制系统，电子控制系统通过对控制信号进行处理，产生相应的控制信号。

3.开关管的控制：H桥式电机驱动电路中的四个开关器件可以分为上半桥和下半桥，每个半桥包含两个开关器件。

当上半桥的两个开关器件打开，下半桥的两个开关器件关闭时，电流从电源的正极出发，经过上半桥的开关管、电机，最终回到电源的负极，电机就会正转。

当上半桥的两个开关器件关闭，下半桥的两个开关器件打开时，电流则会从电源的负极出发，经过下半桥的开关管、电机，最终回到电源的正极，电机就会反转。

在控制信号的作用下，电子控制系统可以通过对开关器件的开关控制，来实现电机的转向控制。

4.PWM控制：为了实现电机的转速控制，通常采用PWM（脉宽调制）技术。

通过对开关管的开关频率和占空比进行调整，控制电机的平均电压大小，从而实现对电机转速的控制。

5.刹车功能：当需要刹车时，可以通过控制开关管的开关状态，将电机的两个端子短接在一起，产生刹车电压，使电机快速停止运动。

总结起来，H桥式电机驱动电路通过控制开关器件的开合状态，通过PWM技术控制电机的平均电压大小，从而实现对电机的转向和转速的精确控制。

这一电路在机器人、自动化设备、汽车行业等领域得到广泛应用。

全桥电机驱动电路的工作原理详解(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--全桥电机驱动电路的工作原理详解在电路设计当中，全桥的作用非常重要，当桥式整流电路当中的四个二极管封装在一起时就构成了全桥电路，而全桥电路实际上就是我们常说的 H 桥电路。

本篇文章将主要介绍 H 桥电机驱动的工作原理，从逆时针和顺时针两个方面来进行全面的分析。

图 1 H 桥式电机驱动电路图 1 中所示为一个典型的直流电机控制电路。

电路得名于“H 桥式驱动电路”是因为它的形状酷似字母 H。

4 个三极管组成 H 的 4 条垂直腿，而电机就是 H 中的横杠(注意：图 1 及随后的两个图都只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来。

如上图所示，H 桥式电机驱动电路包括 4 个三极管和一个电机。

要使电机运转，必须导通对角线上的一对三极管。

根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。

要使电机运转，必须使对角线上的一对三极管导通。

例如，如图 2 所示，当Q1 管和 Q4 管导通时，电流就从电源正极经 Q1 从左至右穿过电机，然后再经Q4 回到电源负极。

按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。

图 2 H 桥电路驱动电机顺时针转动当三极管 Q1 和 Q4 导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动(电机周围的箭头指示为顺时针方向)。

图 3 H 桥电路驱动电机逆时针转动图 3 所示为另一对三极管 Q2 和 Q3 导通的情况，电流将从右至左流过电机。

当三极管 Q2 和 Q3 导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动(电机周围的箭头表示为逆时针方向)。

使能控制和方向逻辑驱动电机时，保证 H 桥上两个同侧的三极管不会同时导通非常重要。

如果三极管 Q1 和 Q2 同时导通，那么电流就会从正极穿过两个三极管直接回到负极。

h桥电路的工作原理
H桥电路是一种常用的电子电路，它可以实现直流电机（步进电机或直流电动机）的双向控制。

H桥电路由四个开关元件组成，通常为MOSFET或者集成了MOSFET的半导体器件。

H桥电路的工作原理如下：
1. 当S1和S4两个开关元件闭合，同时S2和S3两个开关元件断开时，电流从左侧电源Vcc流过电机，使电机正转。

2. 当S2和S3两个开关元件闭合，同时S1和S4两个开关元件断开时，电流从右侧电源Vcc流过电机，使电机反转。

3. 当S1和S2两个开关元件闭合，同时S3和S4两个开关元件断开时，电流通过电机内部的反电动势二极管，以短接的形式进行制动。

4. 当S3和S4两个开关元件闭合，同时S1和S2两个开关元件断开时，电流通过电机内部的反电动势二极管，以短接的形式进行制动。

通过不同的开关组合，H桥电路能够控制电机的正转、反转和停止。

此外，通过改变开关的开合顺序和频率，可以实现对电机的调速和调力。

需要注意的是，在切换开关状态时，应避免出现短暂的导通状态，即同时闭合S1和S4、或者同时闭合S2和S3，以免造成
电流短路和损坏开关元件。

因此，在实际应用中，通常会通过控制电路和驱动芯片来实现对H桥电路的控制，保证开关的合理切换。

所谓H 桥驱动电路是为了直流电机而设计的一种常见电路，它主要实现直流电机的正反向驱动，其典型电路形式如下：从图中可以看出，其形状类似于字母“H”，而作为负载的直流电机是像“桥”一样架在上面的，所以称之为“ H 桥驱动”。

4个开关所在位置就称为“桥臂”。

从电路中不难看出，假设开关A、D接通，电机为正向转动，则开关B、C接通时，直流电机将反向转动。

从而实现了电机的正反向驱动。

借助这4 个开关还可以产生另外2 个电机的工作状态：A）刹车——将B 、D开关（或A、C）接通，则电机惯性转动产生的电势将被短路，形成阻碍运动的反电势，形成“刹车”作用。

B）惰行—— 4个开关全部断开，则电机惯性所产生的电势将无法形成电路，从而也就不会产生阻碍运动的反电势，电机将惯性转动较长时间。

以上只是从原理上描述了H 桥驱动，而实际应用中很少用开关构成桥臂，通常使用晶体管，因为控制更为方便，速度寿命都长于有接点的开关（继电器）。

细分下来，晶体管有双极性和MOS管之分，而集成电路只是将它们集成而已，其实质还是这两种晶体管，只是为了设计、使用方便、可靠而做成了一块电路。

双极性晶体管构成的H 桥：MOS管构成的H 桥：以下就分析一下这些电路的性能差异。

四、几种典型H 桥驱动电路分析分析之前，首先要确定H 桥要关注那些性能：A）效率——所谓驱动效率高，就是要将输入的能量尽量多的输出给负载，而驱动电路本身最好不消耗或少消耗能量，具体到H桥上，也就是4个桥臂在导通时最好没有压降，越小越好。

B）安全性——不能同侧桥臂同时导通；C）电压——能够承受的驱动电压；D）电流——能够通过的驱动电流。

大致如此，仔细考量，指标B）似乎不是H桥本身的问题，而是控制部分要考虑的。

而后两个指标通过选择合适参数的器件就可以达到，只要不是那些特别大的负载需求，每种器件通常都能选择到。

而且，小车应用中所能遇到的电流、电压更是有限。

只有指标A）是由不同器件的性能所决定的，而且是运行中最应该关注的指标，因为它直接影响了电机驱动的效率。

单片机电机控制系统之H桥式电机驱动电路原理H桥式电机驱动电路是一种常用的电机控制电路，用来驱动直流电机或步进电机。

它的主要原理是通过控制四个开关管的通断来改变电流流向和方向，从而实现电机的正反转和速度控制。

H桥电路由四个开关管构成，分别被称为上桥臂和下桥臂。

上桥臂包括两个开关管A和B，下桥臂包括两个开关管C和D。

这四个开关管都是可控硅管或晶体管。

当A和D导通，B和C断开时，电流通过电机的一个方向；当A和D断开，B和C导通时，电流通过电机的另一个方向。

通过控制这四个开关管的通断，可以控制电机的运动方向。

H桥式电机驱动电路通常还会增加一些保护电路，以防止开关管因过电流而损坏。

其中一种常见的保护电路是电流检测电路，通过检测电流大小来控制开关管的通断。

当电流过大时，电流检测电路会触发保护机制，断开相应的开关管，使电机停止工作。

另外，H桥式电机驱动电路可以通过PWM（脉宽调制）技术实现电机速度的控制。

PWM技术是通过控制一个固定频率的方波的占空比（高电平的持续时间占总周期的比例）来调节电机的转速。

当占空比较小时，电机转速较低；当占空比较大时，电机转速较高。

通过不断调节PWM信号的占空比，可以实现电机的步进调速。

除了直流电机，H桥式电机驱动电路还可以用来驱动步进电机。

步进电机采用了不同的控制方式，通常通过控制开关管的细分来控制电机的转动角度。

对于步进电机，H桥电路会根据电机的工作方式和控制需求进行调整。

常见的步进电机驱动控制方式包括全步进、半步进和微步进等。

总之，H桥式电机驱动电路通过控制开关管的通断来实现直流电机或步进电机的正反转和速度控制。

这种电路结构简单、工作可靠，并且可以适应各种电机控制需求。

在实际应用中，我们可以根据具体需求选择合适的H桥式电机驱动电路，并结合其他保护回路和控制技术，来实现电机的精确控制和可靠运行。

h桥电机驱动电路H桥电机驱动电路H桥电机驱动电路是一种常用的电路设计，用于控制直流电机的运转方向和速度。

它通过使用四个电晶体来控制电机的正反转，并且可以通过改变电晶体的导通方式来控制电机的速度。

本文将详细介绍H桥电机驱动电路的工作原理、组成和应用。

1. 工作原理H桥电机驱动电路由四个电晶体组成，其中两个电晶体用于控制电机的正转，另外两个电晶体用于控制电机的反转。

当电机需要正转时，对应的两个电晶体导通，使电流流过电机，使其正转。

当电机需要反转时，其他两个电晶体导通，使电流流动方向相反，使电机反转。

为了控制电机的速度，可以通过改变电晶体的导通方式来改变电机的驱动电流。

常见的方法是使用PWM (Pulse Width Modulation) 技术，在一个周期内改变电晶体导通的时间比例，从而改变电机的转速。

较短的导通时间比例会使电机转速增加，而较长的导通时间比例会使电机转速降低。

2. 组成H桥电机驱动电路由以下几个主要组成部分构成：2.1 电源电源提供所需的电压和电流，以驱动电机正常运行。

通常使用直流电源作为电机的电源，其电压根据电机的驱动要求而定。

2.2 控制信号输入端H桥电机驱动电路需要控制信号来控制电机的转向和速度。

这些控制信号通常来自于微控制器、单片机或其他控制设备。

控制信号输入端接收这些信号，并根据信号的不同导通对应的电晶体，从而控制电机的运行。

2.3 逻辑电路逻辑电路用于控制电晶体的导通和截止状态。

它接收控制信号，并根据信号的逻辑状态来控制电晶体的导通和截止。

2.4 电晶体H桥电机驱动电路使用四个电晶体，通常为MOSFET (金属氧化物半导体场效应管) 或者IGBT (绝缘栅双极性晶体管)。

这些电晶体用于控制电机的正反转和速度。

2.5 保护电路为了保护电机和电路，H桥电机驱动电路通常还会包含一些保护电路，例如过流保护、过温保护和反向电压保护等。

这些保护电路能够有效防止电机损坏和电路故障。

3. 应用H桥电机驱动电路广泛应用于各种领域和场合，例如机器人控制、汽车电动系统、工业自动化等。

H桥驱动电路原理时间:2007-08-07 来源:机器人探索作者: 点击： 18260 字体大小:【大中小】一、H桥驱动电路图4.12中所示为一个典型的直流电机控制电路。

电路得名于“H桥驱动电路”是因为它的形状酷似字母H。

4个三极管组成H的4条垂直腿，而电机就是H中的横杠（注意：图4.12及随后的两个图都只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来）。

如图所示，H桥式电机驱动电路包括4个三极管和一个电机。

要使电机运转，必须导通对角线上的一对三极管。

根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。

图4.12 H桥驱动电路要使电机运转，必须使对角线上的一对三极管导通。

例如，如图4.13所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经Q4回到电源负极。

按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。

当三极管Q1和Q4导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动（电机周围的箭头指示为顺时针方向）。

图4.13 H桥电路驱动电机顺时针转动图4.14所示为另一对三极管Q2和Q3导通的情况，电流将从右至左流过电机。

当三极管Q2和Q3导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动（电机周围的箭头表示为逆时针方向）。

图4.14 H桥驱动电机逆时针转动二、使能控制和方向逻辑驱动电机时，保证H桥上两个同侧的三极管不会同时导通非常重要。

如果三极管Q1和Q2同时导通，那么电流就会从正极穿过两个三极管直接回到负极。

此时，电路中除了三极管外没有其他任何负载，因此电路上的电流就可能达到最大值（该电流仅受电源性能限制），甚至烧坏三极管。

基于上述原因，在实际驱动电路中通常要用硬件电路方便地控制三极管的开关。

图4.155 所示就是基于这种考虑的改进电路，它在基本H桥电路的基础上增加了4个与门和2个非门。

4个与门同一个“使能”导通信号相接，这样，用这一个信号就能控制整个电路的开关。

h桥式电机驱动电路原理H桥式电机驱动电路由四个开关组成，分为上半桥和下半桥两部分。

每个开关可以控制电机的正转、反转或刹车。

上半桥由两个开关S1和S2组成，下半桥由两个开关S3和S4组成。

通过控制这四个开关的开关状态，可以控制电机的运动方向和速度。

当开关S1和S4关闭，开关S2和S3打开时，电流从电源的正极经过开关S1、电机，再经过开关S4回到电源负极，实现电机的正转。

当开关S2和S3关闭，开关S1和S4打开时，电流从电源的正极经过开关S4、电机，再经过开关S1回到电源负极，实现电机的反转。

当开关S1、S2、S3和S4都关闭时，可以通过电机在惯性的作用下产生反电动势，并通过电源电压平衡电机的速度，实现刹车。

H桥式电机驱动电路的原理是通过合理控制上下半桥开关的开关状态，改变电流流经电机的路径，从而控制电机的运动方向和速度。

在H桥式电机驱动电路中，每个开关可以被控制为两种状态：ON和OFF。

当开关处于ON状态时，其对应的元件（通常是MOSFET或IGBT）导通，允许电流通过。

当开关处于OFF状态时，其对应的元件截断，阻止电流通过。

当需要让电机正转时，通过控制S1和S4关闭，同时S2和S3打开，电流从电源的正极经过开关S1、电机，再经过开关S4回到电源负极。

这样，电流流经电机的路径形成了一个闭合的回路，使电机旋转。

当需要让电机反转时，通过控制S2和S3关闭，同时S1和S4打开，电流从电源的正极经过开关S4、电机，再经过开关S1回到电源负极。

这样，电流流经电机的路径也形成了一个闭合的回路，使电机以相反的方向旋转。

当需要刹车时，关闭S1、S2、S3和S4，电机会因为惯性继续旋转，产生反电动势。

同时，由于开关全部关闭，没有电流流经电机，实现刹车效果。

在实际应用中，通过控制逻辑电门或驱动器，可以根据需要将开关逐个打开和关闭，以实现正转、反转和刹车操作。

同时，考虑到电机中会产生反电动势，适当的保护电路，如电压降压保护、反电动势等保护措施也需要考虑进来，以确保电路和电机的安全性。

H桥驱动电路原理图及使能控制和方向逻辑一、H桥驱动电路图1中所示为一个典型的直流电机控制电路。

电路得名于“H 桥驱动电路”是因为它的形状酷似字母H。

4个三极管组成H的4条垂直腿，而电机就是H中的横杠(注意：图1及随后的两个图都只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来)。

如图所示，H桥式电机驱动电路包括4个三极管和一个电机。

要使电机运转，必须导通对角线上的一对三极管。

根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。

图1 H桥驱动电路要使电机运转，必须使对角线上的一对三极管导通。

例如，如图2所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经Q4回到电源负极。

按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。

当三极管Q1和Q4导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动(电机周围的箭头指示为顺时针方向)。

图2 H桥电路驱动电机顺时针转动图3所示为另一对三极管Q2和Q3导通的情况，电流将从右至左流过电机。

当三极管Q2和Q3导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动(电机周围的箭头表示为逆时针方向)。

图3 H桥驱动电机逆时针转动二、使能控制和方向逻辑驱动电机时，保证H桥上两个同侧的三极管不会同时导通非常重要。

如果三极管Q1和Q2同时导通，那么电流就会从正极穿过两个三极管直接回到负极。

此时，电路中除了三极管外没有其他任何负载，因此电路上的电流就可能达到最大值(该电流仅受电源性能限制)，甚至烧坏三极管。

基于上述原因，在实际驱动电路中通常要用硬件电路方便地控制三极管的开关。

改进电路在基本H桥电路的基础上增加了4个与门和2个非门。

4个与门同一个“使能”导通信号相接，这样，用这一个信号就能控制整个电路的开关。

而2个非门通过提供一种方向输人，可以保证任何时候在H桥的同侧腿上都只有一个三极管能导通。
