聚乙烯醇.丙烯酰胺胶水详解 目前的丙烯酰胺胶水做法有两种：一种是丙烯酰胺共聚后与聚乙烯醇水溶液进行混合，另一种是丙烯酰胺和聚乙烯醇一起在引发剂下进行共聚。现在常用的是第二种的生产方法。那么这里有个疑问，这两种方法有没有区别？聚乙烯醇和丙烯酰胺是否会发生反应？丙烯酰胺主要含有双键和酰氨基的两个官能团，能与各种活性单体反应。聚乙烯醇主要含有羟基一个官能团。可以进行缩醛化、酯化、醚化等反应。丙烯酰胺水溶液单独共聚，主要进行的是以双键为主的自由基聚合反应。聚乙烯醇和丙烯酰胺之间能否反应，国内相关的文献报道比较少。唯一可参照的是淀粉和丙烯酰胺之间的接枝反应。在接枝反应中采用氧化还原体系以丙烯酰胺单体接枝改性大分子淀粉。但聚乙烯醇的分子量比较大，与丙烯酰胺的接枝反应速度远远低于丙烯酰胺单体之间的双键自由基共聚反应。通过降低聚乙烯醇的分子量，可以提高两者的反应速度。如聚乙烯醇高温溶解后，加入一定量的双氧水，降低聚乙烯醇的聚合度。但降低聚合度的话，胶水的粘接强度和稠度都会有所损失，所以这一方法不适合实际应用。所以，我们可以得出结论：聚乙烯醇和丙烯酰胺之间可以进行接枝反应，但相对于丙烯酰胺单体之间的双键自由基共聚反应，基本上可以忽略不计。从实际生产中我们也可以看出，共聚和复配，基本性能差不多。唯一区别的是，丙烯酰胺与聚乙烯醇一起反应后，两者之间的混溶性比较好，不容易分层。丙烯酰胺单体在氧化还原体系下发生自由基聚合反应，那我们通过操控聚合反应来达到我们所需要的聚合产物。那首先明确一点，我们需要什么样的聚合产物？ 我个人认为，在建筑胶水里，我们通过反应来控制胶水的分子量、离子*联度。 分子量——分子量大小，分子量越大，稠度越高; 离子性——阴离子、阳离子、非离子和两性离子; 交联度——线型、星型、交联网络; 分子量是不是越大越好？胶水是不是越稠越好吗？当然不是，如果稠的胶水好用，那很简单，聚丙烯酰胺多加一点。事实上，我碰到很多客户反应，同样的原料，胶水做稠了反而不好批了。 我们的胶水是需要哪种离子型比较好。丙烯酰胺胶水最容易反应生成阴离子型，增稠效果比较好，但是对水泥有絮凝作用。非离子型增稠效果差一点，但对水泥的絮凝比较小一点。 线型的聚合物，粘接强度差，通过交联后成网络结构，强度提高，但交联过度，水溶性变差，胶水有点发白（浑浊）。 因此，我们先明确一下我们需要什么样的胶水：合理的分子量（稠度），非离子型，合
聚乙烯醇 PVA 的用途和应用 【新海湾-徐江】 聚乙烯醇（简称PVA）外观为白色粉末，是一种用途相当广泛的水溶性高分子聚合物，性能介于塑料和橡胶之间，它的用途可分为纤维和非纤维两大用途。 由于PVA具有独特的强力粘接性、皮膜柔韧性、平滑性、耐油性、耐溶剂性、保护胶体性、气体阻绝性、耐磨性以及经特殊处理具有的耐水性，因此除了作纤维原料外，还被大量用于生产涂料、粘合剂、纸品加工剂、乳化剂、分散剂、薄膜等产品，应用范围遍及纺织、食品、医药、建筑、木材加工、造纸、印刷、农业、钢铁、高分子化工等行业。 产品性能：聚乙烯醇树脂系列产品系白色固体，外型分絮状、颗粒状、粉状三种；无毒无味、无污染，可在80--90℃水中溶解。其水溶液有很好的粘接性和成膜性；能耐油类、润滑剂和烃类等大多数有机溶剂；具有长链多元醇酯化、醚化、缩醛化等化学性质。 产品用途：主要用于纺织行业经纱浆料、织物整理剂、维尼纶纤维原料；建筑装潢行业107胶、内外墙涂料、粘合剂；化工行业用作聚合乳化剂、分散剂及聚乙烯醇缩甲醛、缩乙醛、缩丁醛树脂；
造纸行业用作纸品粘合剂；农业方面用于土壤改良剂、农药粘附增效剂和聚乙烯醇薄膜；还可用于日用化妆品及高频淬火剂等方面。 使用方法：聚乙烯醇树脂系列产品均可以在95℃以下的热水中溶解，但由于聚合度、醇解度高低的不同，醇解方式等不同在溶解时间、温度上有一定的差异，因此在使用不同品牌聚乙烯醇树脂时，溶解方法和时间需要进行摸索。溶解时，可边搅拌边将本品缓缓加入20℃左右的冷水中充分溶胀、分散和挥发性物资的逸出（切勿在40℃以上的水中加入该产品直接进行溶解，以避免出现包状和皮溶内生现象），而后升温到95℃左右加速溶解，并保温2～小时，直到溶液不再含有微小颗粒，再经过28目不锈钢过滤杂质后，即可备用。 搅拌速度 70～100转／分，升温时，可采用夹套、水浴等间接加热方式，也可采用水蒸汽直接加热；但是，不可用明火直接加热，以免局部过热而分解，若没有搅拌机，可用蒸汽以切线方向吹入的方法，进行溶解。 聚乙烯醇树脂系列产品水溶液浓度一般在12～14％以下；低醇解度聚乙烯醇树脂产品水溶液浓度一般可在20％左右。

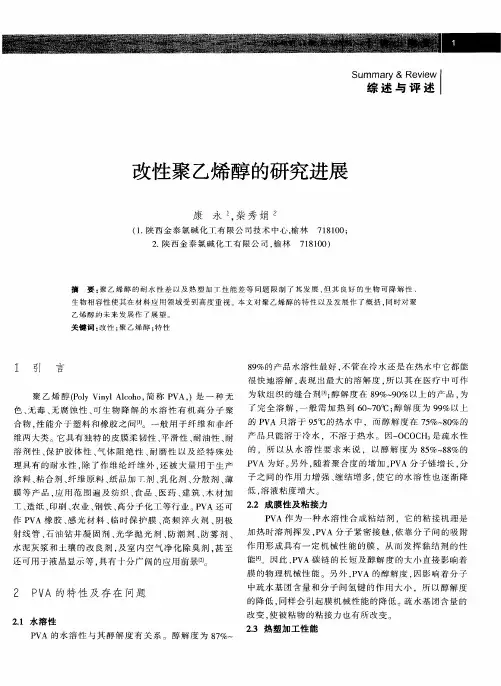

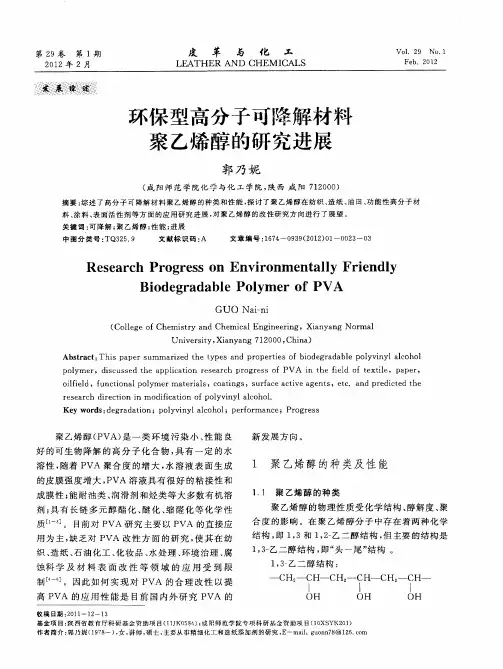

聚乙烯醇新型工艺技术的研究进展 摘要: 综述了聚乙烯醇的发展历程和国内外的研究现状。介绍了聚乙烯醇的生产原料、合成高聚合度聚乙烯醇的聚合方法和引发方式,以及合成低聚合度聚乙烯醇方法的研究进展。同时从醇解过程着手简述了聚乙烯醇解工艺和醇解设备的研究和应用状况,并对中国聚乙烯醇行业的 发展提出建设性的意见。 关键词:聚乙烯醇; 新型工艺技术;研究 聚乙烯醇( PV A) 是1924 年德国的化学家赫尔曼和汉奈将NaOH 加入聚醋酸乙烯酯( PV Ac)中首次完成实验室合成的,1926 年实现工业化生产之后在全球范围内推广。PV A 可以根据不同的合成方法制备出性能各异的高分子聚合物,性能介于塑料和橡胶之间。其粘结性、耐油性、胶体 保护性、阻隔性、可降解性等特殊优异的性能大幅拓宽了它的应用领域。PV A 的研究及生产随着应用领域的不断扩大而不断深入。20 世纪80 年代中后期,国内逐步开始PV A 多用途的研究。PV A 新产品的研究与开发已成为国内外研究的热点课题. 1 目前国内外聚乙烯醇的工艺技术及产品 中国从1963 年首次引进PV A 生产工艺以来,迄今已有13 家生产企业,产量跃居全球第一。目前已有的生产工艺有乙烯法和乙炔法,分别以乙烯和乙炔为原料制备PV Ac 。再经过醇解得到PV A。根据用碱量的不同分为高碱醇解和低碱醇解两种。国内目前PV A 的聚合度主要为中等聚合度, 醇解度的范围主要有78 %、88 %、98 %和完全醇解的98 %～100 %。大宗产品PV A1799 , 主要用于纱浆料和纺织助剂。PV A2099 在盐水的催化作用下与甲醛缩合而产生具有耐水性的聚乙烯醇缩甲醛高分子化合物,广泛应用于建筑物和内外墙壁涂料。国外利用不同聚合度和醇解度具有不同的性能的特点,已生产出各种高低聚合度和醇解度的聚乙烯醇产品,高聚合度有的高达2 500～4 500 ,甚至到10 000 ;低聚合度产品的聚合度低于100 、醇解度小于50 %的聚乙烯醇产品也已问世。目前,国外已能生产出不同聚合度、醇解度的聚乙烯醇产品品种在50 种以上。特别是日本可乐丽公司生产的KH220 和LL207 ,作为PVC 聚合的悬浮剂,基本上垄断了中国的市场。中国还在加大对PV A 多品种、多用途的开发,缩短与发达国家的差距。 2 PV A 新型工艺技术的研究概况 当前PV A 新型工艺技术开发的热点主要是两个极端产品, 主要从生产的原料, 高聚合度PV A 和低聚合度PV A 的合成方法,以及在醇解过程中醇解工艺和醇解设备方面进行研究。下面分别从几个方面简述聚乙烯醇新型工艺技术的研究概况。 2. 1 生产原料 中国的13 家企业都是以天然气和电石为原料生产PV A ,技术相当成熟。最近美国哈尔康研究所开发了以甲醇和合成气制取醋酸乙烯工艺。由于中国石油、天然气资源并不丰富,要实现乙炔路线向乙烯、天然气路线的转换成本很高,而煤炭资源相对丰富,由煤生产甲醇和合成气制取醋酸乙烯是美国哈尔康研究和发展公司开发的新技术,据报道此工艺路线生产成本将比乙烯法或天然 气乙炔法低21 %。而在乙烯气相法工艺中,采用Leap 流化床工艺建厂或改扩建,在一定的生产规模下,投资费用降低30 %。利用丰富的煤炭资源,实现PV A 大规模工业化生产一定会有广阔的市场前景。目前, Halcon 公司正在开发以醋酸甲酯为原料的合成气路线,其主要的步骤是醋酸甲酯
聚乙烯醇薄膜的性能和 用途 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
聚乙烯醇薄膜的性能和用途 聚乙烯醇薄膜的性能和用途 1 概述 聚乙烯醇（PVA）是一种水溶性聚合物，特点是致密性好、结晶度高，粘接力强、制成的薄膜柔韧平滑、耐油、耐溶剂、耐磨耗、气体阻透性好，以及经特殊处理具有的耐水性，用途广泛。 聚乙烯醇对人体无毒、无味、无害，与自然环境具有良好的亲和性，不累积，无污染。 聚乙烯醇薄膜是以聚乙烯醇为主体，加入改性剂等助剂，经过特殊工艺加工、可以被土壤中的微生物完全降解的绿色环保功能性材料。它可在短时间内降解为二氧化碳和水，并有改良土地的作用。 聚乙烯醇薄膜最大的优点是水溶性，最大的缺点是耐水性差。之所以耐水性差，是由于其分子中带有亲水性的羟基（-OH）。如果能将羟基适当封闭，接上耐水性基团，就可提高PVA薄膜的耐水性。PVA含有羟基，可发生多元醇的一切典型反应，选用适当的缩聚物，在添加量不大的情况下，就能与PVA中的羟基适度交朕，使PVA形成一种强韧的三维结构，稳定了PVA在湿态条件下的气密性，提高了耐水能力。 实际应用中，可以通过调整原料、配方和工艺来控制聚乙烯醇薄膜的水溶性和吸潮性，以此来满足不同使用目的的需要。 2 分类 聚乙烯醇薄膜按照溶解特性分为以下几类： 常温溶薄膜（NT型，又称快溶薄膜、冷溶薄膜）：溶解温度25℃
中温溶薄膜（IT型，又称中溶薄膜、热熔薄膜）：溶解温度65℃ 高温溶薄膜（HT型，又称难溶薄膜、耐溶薄膜）：溶解温度85℃ 特种薄膜：可以根据具体用途设计配方和工艺，达到特殊使用的要求。 3 性能 3.1 环保性 PVA薄膜产品属于绿色环保材料。有关部门测得PVA生物耗氧量（BOD）比淀粉小得多，美国空气产品公司把Airvol公司的PVA产品进行生物降解5天后，测得的BOD量低于最初BOD总量的1%。经过生物试验证明PVA既无毒。 就降解机理而言，PVA材料具有水和生物两种降解属性，首先溶于水形成胶液渗入土壤中，可增加土壤的团粘化、透气性和保水性，特别适合于沙土改造。在土壤中的PVA材料可被土壤中的细菌分解，最终可降解为CO2和H2O。 3.2 水溶性 PVA的溶剂是水，但对水的溶解性很大程度上受聚合度的影响，特别是受醇解度的支配。醇解度在88％以下时，在20℃常温的常温水中几乎完全溶解。随着醇解度的上升溶解度大幅度下降，完全醇解的PVA在水中的溶解极微。 PVA薄膜的水溶性与薄膜的厚度和水的温度有关，相关数据表如下： 溶解水温开始溶解时间 （分钟）完全溶解时间 （分钟）
包装学报Packaging Journal Vol.3 No.3July 2011 第3卷 第3期2011年7月抗菌包装薄膜的研究进展 孙 淼1，郝喜海1,2，邓 靖1,2，李 菲1，史翠平1，李慧敏1 （1. 湖南工业大学包装新材料与技术重点实验室，湖南株洲412007； 2. 湖南工业大学包装与材料工程学院，湖南株洲412007） 摘要：抗菌包装薄膜是一种加入抗菌剂后具有抑制或杀灭表面细菌能力的功能性薄膜。根据所添加抗菌剂的不同，抗菌包装薄膜可分为有机抗菌膜、无机抗菌膜和天然抗菌膜3类。抗菌包装薄膜能通过不断释放抗菌剂来抑制微生物生长，从而延长被包装食品的货架寿命。目前，抗菌包装薄膜只有解决好安全与环境保护2个问题才能更好地发展。 关键词：抗菌膜；安全性；环境保护中图分类号：TB484.3 文献标志码：A 文章编号：1674-7100(2011)03-0006-05 Research Progress of Antibacterial Film for Packaging Sun Miao 1，Hao Xihai 1.2，Deng Jing 1.2，Li Fei 1，Shi Cuiping 1，Li Huimin 1 （1.Key Laboratory of New Packaging Materials and Technology, Hunan University of Technology, Zhuzhou Hunan 412007, China ； 2.School of Packaging and Material Engineering, Hunan University of Technology, Zhuzhou Hunan 412007, China ） Abstract ：Antibacterial Film for packaging is a kind of new functional material containing antimicrobial which has the ability to restrain or sterilize the bacteria that accretes on the surface of object. According to the different antimicrobial added, the Antibacterial Film for packaging can be divided into three types, that is, organic antibacterial films, inorganic antibacterial films and natural antibacterial films and they can inhibit the growth of the microorganisms by constantly releasing antibacterial agent to extend the shelf life of food packaged. At present two main problems of safety and the environmental protection are still to be resolved to achieve a better development for Antibacterial Film for packaging. Key words ：antibacterial film; safety; environmental protection 收稿日期：2010-12-22 基金项目：湖南省科技厅基金资助项目（2009CK3028）作者简介：孙 淼（1986-），女，辽宁阜新人，湖南工业大学硕士生，主要研究方向为抗菌性PVA 薄膜的研究与应用， E-mail ：sm5418@https://www.doczj.com/doc/b713680616.html, 0 引言 具有抗菌作用的塑料称为抗菌塑料。它是在塑料中添加一定量的抗菌剂，以起到抗菌与抑菌的作用，从而保持其自身及所包装产品的清洁 [1-2] 。在塑 料制品的生产中采用抗菌技术，不仅能减少因使用这些制品而发生的交叉污染，并且能在保持塑料常规性能和加工性能不变的前提下，起到杀菌的功效， 对塑料制品的发展起着十分重要的作用。抗菌塑料在包装领域的应用十分广泛，抗菌包装薄膜是其重 要应用领域之一[3]。抗菌包装薄膜的应用，可以减少对人类健康和环境造成危害的化学杀菌剂的使用量[4]。因此，开发天然防腐的抗菌剂，制作安全的抗菌包装薄膜，将成为今后食品用包装材料方面的研究热点。 用于塑料添加的抗菌剂，可依据其形态分为气
聚乙烯醇缩甲醛的制备 一、 令狐采学 二、实验目的 了解聚乙烯醇缩甲醛的化学反应的原理，并制备红旗牌胶水。 三、实验原理 聚乙烯醇缩甲醛是利用聚乙烯醇与甲醛在盐酸催化作用下而制得的，其反应如下: 聚乙烯醇缩醛化机理: 聚乙烯醇是水溶性的高聚物，如果用甲醛将它进行部分缩醛化，随着缩醛度的增加，水溶液愈差，作为维尼纶纤维用的聚乙烯醇缩甲醛其缩醛度控制在35%左右，它不溶于水，是性能优良的合成纤维。本实验是合成水溶性的聚乙烯醇缩甲醛，即红旗牌胶水。反应过程中需要控制较低的缩醛度以保持产物的水溶性，若反应过于猛烈，则会造成局部缩醛度过高，导致不溶于水的物质存在，影响胶水质量。因此在反应过程中，特别注意要严格控制崐催化剂用量、反应温度、反应时间及反应物比例等因素。聚乙烯醇缩甲醛随缩醛化程度的不同，性质和用途各有所不同，它能溶于甲酸、乙酸、二氧六环、氯化烃(二氯乙烷、氯仿、二氯甲烷)、乙醇甲苯混合物(30∶70)、乙醇甲苯混合物(40∶60)以及60%的含水乙醇中。缩醛度为75%~85%的聚乙烯醇缩甲醛重要的用途是制造绝缘漆和粘合
剂。 四、实验药品及仪器 药品：聚乙烯醇（7g）---、甲醇（4.6mL） ---、盐酸(40%工业纯1:4）、氢氧化钠(1.5mL)（8%）、蒸馏水（90+34mL）等； 仪器：恒温水浴锅、搅拌器、三口烧瓶、球型冷凝管、温度计、吸管、天平、量筒、pH试纸等。 五、实验装置图 六、实验步骤与现象分析 步骤（1）： 在250ml三颈瓶中，加入90ml去离子水（或蒸馏水），7g聚乙烯醇，搅拌下升温溶解。 现象：[白色晶状聚乙烯醇溶解] 分析：[聚乙烯醇可溶于蒸馏水中] 步骤（2）： 等聚乙烯醇完全溶解后，于90℃左右加入4.6ml甲醛（40%工业纯），搅拌15min，再加入1:4的盐酸，使溶液PH为1~3，保持温度90℃左右，继续搅拌。 分析：[调节PH使之为酸性，是因为H离子作为羟醛缩合的催化剂。升温是由于甲醛沸点低易挥发，缩合反应不可
PVA自工业化生产以来，经过几十年的发展，其用途得到了极大的拓展，由最初的只用于维纶生产，逐步发展到用于纺织、造纸、建筑、化工、电子等行业，目前PVA新的用途仍在不断地被开发出来，PVA已经成为一个重要的、必不可少的材料。同时，PVA作为“最生态友好产品”，在环保和安全方面也得到了广泛的重视和应用。由于PVA具有许多优异的物理和化学性能，其在实际生产中具有十分广泛的用途，并且近些年得到了长足的发展，在各个新领域的应用开发如火如荼。
（1）织物及织物加工由于分子间的高黏着性，PVA具有良好的拉丝、成膜性，曾经奠定了PVA作为维纶纤维原料的地位。用PVA 制造的维纶纤维可与棉、毛、黏胶纤维混纺或纯纺，用于衣着及篷布、帘子线、绳索等生产，是石棉的理想代用品。近年开发的水溶性纤维具有水溶性、耐酸性、耐碱性、耐有机溶剂性以及良好的耐盐、耐化学药品性，可以根据需要在不同的水温中得以溶解，其废液经活性污泥处理后，完全降解而无公害，是一种极有应用前景、使用较广的环保材料。水溶性纤维主要作为造纸原料、无纺布原料、生产水溶性纱线或与其它纤维混纺后织成高档纺织品，以及制作军工用品的纺织材料。 织物加工对PVA的需求量最大，使用范围大致如下：浆料——经纱浆、印染浆、织物整理；改性剂——织物树脂整理；黏合剂——毡和无纺布等的黏合剂。 在上述应用中作为经纱浆料用的比例最大。PVA是一种能使经纱的抱合力，上浆纱强力、耐磨性、可挠性以及对大气条件变化的保护性等得以提高的一种理想的低成本经纱浆料。国外PVA浆料上百种，主要区别在于醇解度和聚合度，最常用的是1799和1788。 （2）纸加工PVA在造纸工业中主要用于表面施胶剂、颜料黏合剂和打浆机添加剂等。用PVA制作的纸张表面施胶剂，可增强纸品表面强度和内部张力、耐破裂度、耐折和耐磨强度，改善纸张的光泽及平滑性，提高纸张耐水性、耐油及耐有机溶剂性。由于PVA水溶液对纸的黏合力强，成膜性好，可代替价格昂贵、容易腐败的干酪素制作颜料胶黏剂，涂布纸的白度和光泽度好，不易卷曲，成本低，因此在美术纸、
1.实验 1．1试剂和仪器 (1)仪器：Alpha-Centau“FT．IR型红外光谱仪 (日本岛津)，S540—SEM型扫描电镜(日本日立)，热 分析(DT A_TG)(Du Pont 1090B型热分析仪)，紫 外一可见光谱仪(日本日立)UV-3400紫外可见分光光度计，PH孓3C型精密pH计(上海精密科学有限 公司)。 (2)试剂：壳聚糖(CS)(浙江玉环县化工厂，分 子量：1．5×105，脱乙酰度：93％)，聚乙烯醇(PVA) (佛山市化工实验厂，日本进口分装，Mw一1．o× 105)，冰乙酸(分析纯)，甲醛(37％，分析纯)，盐酸 (分析纯)，氢氧化钠(分析纯)。 1．2水凝胶的制备及其溶胀性能测试 1．2．1水凝胶的制备 取50mL圆底烧瓶，向其中加入o．5 g CS、 15mL二次水和2mL冰乙酸(3 m01／L)，搅拌均匀 后，再加入o．39 PVA，搅拌混合均匀，然后抽真空， 向其中加入2mL甲醛(37％)，室温反应24h；成胶 后，取出，切成1mm3左右的颗粒，用二次水浸泡，每 天换1次水，1周后取出；真空干燥，最后置于干燥 器中备用。
2. 实验 1．1 实验样品的制备 1．1．1 银溶胶的制备 将0．001mol／L的单宁酸和0．1mol／L的Naz COs溶液加热 至6O℃并搅拌，逐滴滴加0，001mol／L的AgNO3。当混合物颜 色逐渐加深至橙红色时，形成稳定的银溶胶。反应的关键是控 制AgNOa溶液的滴加速度和加入量。其反应机理l1]为： 6 AgNOs+ 6H52046+ 3 Na2C03— 6Ag +C76H52049+6 NaNO3+3 0 1．1．2 Ag／聚乙烯醇复合水凝胶的制备 制备浓度为1O％的PVA溶胶，将新制备的银溶胶在搅拌 的条件下加入PVA溶胶中，其混合液在室温下静置5min后倒 入模具中，放入THCD-04低温恒温槽中，采用冷冻一解冻法使之 结晶成型。每个循环的冷冻一解冻工艺见图1。按此做7个循环 制得样品，即得到Ag／PVA水凝胶。同理可制得Ag 浓度为 O％、0．125％、0．25 、0．5％ (即Ag 占PVA的质量百分比 为：O％、1．25％、2．5 和5 )的Ag／PVA复合水凝胶。将样品制成哑铃形，测试区宽度约4mm，厚度约lmm(每个样品在测试前用千分尺精确测定其宽度和厚度)。每个样品裁5个样条，结果取平均值。2．1 Ag／PVA复合水凝胶的制备 微粒由于比表面积很大和表面不饱和键较多，具有很高的 表面能，所以极易团聚_3]。如果金属微粒发生团聚，则其光、电、
绿色环保PVA薄膜 PVA 薄膜具有优异的阻隔性、水溶性和对环境的友好性，是近年来国内外开发最为成功的绿色环保材料之一。它已经获得国内外环保权威机构和广大用户的普遍认可，正在愈来愈广泛地应用于包装、纺织刺绣和水转印刷等领域。例如：农药、化肥、染料、清洁剂、水处理剂、矿物质添加剂、洗涤剂、园林护理用化学试剂等，亦可作为菜籽、植物种子袋、服装包装袋、食品以及医院洗涤袋等多种产品的包装上，同时也可用于纺织刺绣垫付用料和水转印刷及脱膜上。 由于水溶性PVA薄膜产品可设计选择水溶速度，无毒无污染；拉伸强度、张力等均等同于或优于传统塑料薄膜；透明度高、光泽好；柔软度高、触感好；耐油、耐溶剂性好、可热封、可印刷；透气系数低、阻气性好；抗静电性能优良，不吸尘等特性，对产品的应用极大地提高了产品的质量和档次。外包装水溶性薄膜主要以全透明高温水溶性PVA薄膜为主，用途在高级纺织品，胶装包装袋、包装缓冲气垫、书籍/纸张保护膜、假发、食品、化妆品包装袋等。外包装袋(全透明PVA水溶性薄膜)可加子母塑料扣，全透明水溶性PVA薄膜具有不带静电、透明度、光泽度均优于其它薄膜的特点，包装物体呈现出更鲜明的美化外观，提高了商品的价值。另水溶性PVA薄膜对空气具有高阻隔性，在用于纺织品时包装时，能阻隔空气里的氮气，避免氮气令纺织品发黄，还可吸收纺织品中致癌物如甲醛，在使用完毕方便销毁处理（在80℃水温可全部溶解），因此水溶性PVA薄膜是理想的纺织物包装材料。 PVA薄膜产品品种项目分类用途：品种分类：常温溶薄膜(NT型) 中温溶薄膜(IT型) 高温溶薄膜(HT 型) 用途：刺绣品、农药包装、清洁用品包装、水转印膜农用种子袋、除草剂包装袋、假发刺绣暂用载体、食品复合膜高级纺织品、胶袋包装袋、包装缓冲气垫、医院用洗涤袋等一次性包装袋。 一、 PVA薄膜概括 PVA薄膜市场分布 PVA薄膜主要集中在日本生產，約占世界產量的75％左右。日本以合成化學、尤尼吉卡，可樂麗三家公司為主，電氣化學、信越、生物材料通用公司等也有生產。其他如美國杜邦、Christ－Cralt （C.C.L.P公司），W.T.P公司，德國赫司特公司，法国的GRENSOL公司也有生產。產品主要用于纖維制品包裝,其次為食品包裝、婦女衛生用品、農藥、除草劑包裝等。世界總產量約在2.5萬～2.7萬噸間 其用户也是一些著名的大公司，例如Bayer(拜耳)、Henkel(汉高)、Shell(壳牌)、Agr.Eva(艾格福)等大公司都已开始使用水溶性薄膜包装其产品。 一， PVA原料在世界范围的分布 PVA是用途相當廣泛、性能十分良好的水溶性高分子聚合物，它的性能介于 橡膠和塑料之間。自1926年工業化以來，生產能力發展較快，1970年為70萬噸/年，1980年達到166.5萬噸/年，10年間翻了一番多，年均增長率達12.17％﹔1990年超過了80萬噸/年，1996年達90萬噸/
Development and Application 开发与应用 聚乙烯醇产品用途的新进展 徐惠富1 杨炳贤1 成国祥2 (1上海石油化工股份有限公司,上海,200540;2天津大学材料学院,天津,300072) 提 要 介绍了近年来聚乙烯醇产品在各个工业领域中的新用途,说明这种化工原料仍有广泛的使用价值。 关键词 聚乙烯醇,用途,进展 聚乙烯醇(PVA)是一种用途相当广泛的水溶性高分子聚合物,最初它仅作为织物上浆剂使用。不久,就用聚乙烯醇制成纤维。并命名为Vinylon,即维尼纶或维纶。近年来由于维纶性能及价格上的局限,使PVA的生产逐渐向非纤维方向发展。目前除了作维纶原料之外,聚乙烯醇还广泛用于纺织浆料、涂料、粘合剂、乳化剂、纸加工助剂、薄膜等方面。研究表明,在自然环境中广泛存在着可降解PVA的微生物。因此,PVA及其衍生物的生产和使用符合当今环境保护的要求。 1 聚乙烯醇的用途 1.1 维纶原料 PVA的重要用途之一就是用来生产维纶。目前世界上生产维纶的国家只有中国、朝鲜和日本,每年消费PVA总产量的20%。但由于它的价格、用途及某些性能等原因,常规产品的维纶纤维产品逐渐被其他纤维(如涤纶)所代替。正因为如此,目前的维纶纤维已渐渐地转向功能性、特殊性的方向发展[1],如耐热、抗湿的纤维,用于橡胶和水泥纤维[2];耐光、不变型有色PVA纤维[3];聚乙烯醇纤维无纺网膜及其制品,该纤维大体上没有硬粒,该网膜具有吸水性、柔软性和坚固性,可用作抹布、卫生巾、手巾等[4];高强高模聚乙烯醇纤维[5,6]、抗菌聚乙烯醇纤维[7]、经过特殊处理的聚乙烯醇纤维还可用作橡胶的增强材料[8]。 日本可乐丽已研制成功溶剂湿法冷却凝胶纺丝方法(C OS MOS:Customer Oriented Method with Organic S olvent),并已实现了工业化生产[9]。把这类以聚乙烯醇为主原料或与其他高分子组合起来制得的纤维商品名为“K2Ⅱ”纤维[10]。 1.2 经纱浆料 PVA具有优良的上浆性能,用于疏水性合成纤维及其混纺纱上浆,能够获得满意的效果。它在各类高分子合成浆料中占主要地位,在PVA非纤维应用中,浆料耗用量已占40%。PVA浆料的粘度、pH值稳定,与其他浆料和各类表面粘性剂都有良好的混溶性和乳化能力,能适应各类纤维上浆的工艺要求。PVA浆料具有良好的粘附力,能使纱线上的毛茸集束,是理想的被覆材料;且它的成膜性好,具有优异的机械性能。 但PVA浆料也有一些缺点,如浆液结皮,调浆时易起泡,浆纱在分纱时阻力大等。因此有人研究出了一些新型的浆料和一些特殊用途的浆料:如用于细经纱的上浆。用这种浆料给机械细经纱上浆后,用喷气织机制成无纺布时,不会发生断丝和停机[11];良好稳定性和混合性的纺织浆料,这种浆料在90℃时粘度≤1000mPa?s。在90℃下装置4h 无变化,单棉纱用该混合物上浆16.7%,稳定性良好[12];浆洗织物用耐热喷射上浆剂。用此上浆剂所获得的上浆织物具有良好的手感,发黄指数(J IS Z28722)为3.6,而淀粉的发黄指数则高达13.2[13]。 1.3 纸加工 PVA代替淀粉作纸张表面施胶剂可使纸张质量如印刷适应性、平滑性、耐磨擦性、耐折度、耐油性和耐化学品性显著提高,适用于各种纸张的表面施胶。它可以在印刷面上经液压涂刷上一层可印制的水溶性或水可溶性的薄膜,然后固化薄膜,形成保护涂层[14]。甚至可直接制作可循环性聚氯乙烯

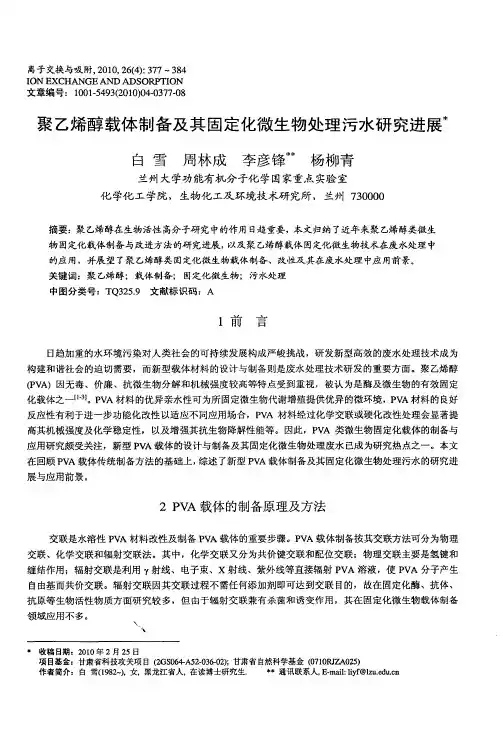

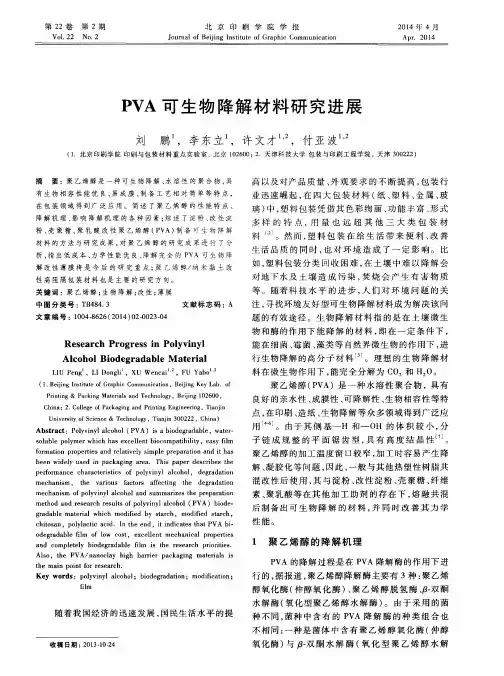

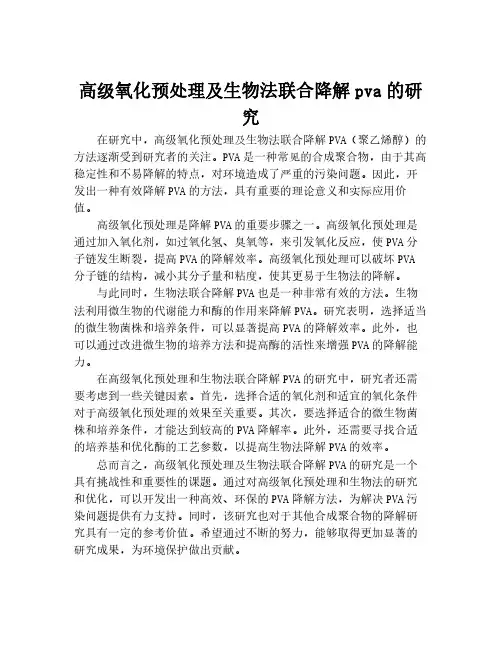

收稿日期：２００７－０７－１７ 基金项目：国家高技术研究发展计划（８６３）资助项目（２００３ＡＡ３２２０５０）；江苏省高技术资助项目（ＢＧ２００５０１６）；新世纪优秀人才支持计划资助 项目 作者简介：张颖（１９７４－），女，贵州贵阳人，工学博士，讲师，主要研究方向为纺织生物技术；Ｅｍａｉｌ：ｙｉｎｇｚｈａｎｇ＠ｊｉａｎｇｎａｎ．ｅｄｕ．ｃｎ 通讯作者：陈坚（１９６２－），男，江苏无锡人，工学博士，教授，博导，主要从事工业生物技术及环境治理研究；Ｅｍａｉｌ：ｊｃｈｅｎ＠ｊｉａｎｇｎａｎ．ｅｄｕ．ｃｎ 聚乙烯醇（ＰＶＡ）是一种人工合成的水溶性高分子化合物，在纺织、 造纸、化工等行业有广泛的用途，但是在自然环境中它很难被降解，是水体中的难降解污染物之一，特别是在纺织工业废水中，据估计，每年我国纺织工业排放的ＰＶＡ废水数以千万吨计。随着人们对纺织工业清洁生产的关注，研 究者们考虑能否在退浆工艺中就实现对ＰＶＡ的生物降解，即将ＰＶＡ降解酶运用于纺织工业的退浆工艺。如果能在退浆工段就实现对ＰＶＡ的生物降解，不仅能大大减少ＰＶＡ废水的排放，还能避免化学退浆过程中高温和氧化造成的棉纤维损伤。实现 ＰＶＡ降解酶工业化的前提是了解ＰＶＡ的生物降解 聚乙烯醇生物降解研究进展 张颖１ 堵国成２ 范雪荣１ 陈坚２ （１江南大学纺织服装学院江南大学生态纺织教育部重点实验室，无锡２１４１２２； ２ 江南大学生物工程学院江南大学工业生物技术教育部重点实验室，无锡２１４１２２） 摘要：聚乙烯醇（ＰＶＡ）是一种在纺织和化工行业中广泛使用的难降解的高分子聚合物。随着人们对纺织工业清洁 生产的关注，如何在退浆工艺中就实现对ＰＶＡ的生物降解、减少ＰＶＡ废水的排放，并避免化学退浆过程中高温和氧化造成的棉纤维损伤，是近年来纺织生物技术领域的研究热点。由于ＰＶＡ降解菌种类不多、 培养周期长，ＰＶＡ降解酶酶活不高、提取不容易等原因，使ＰＶＡ的生化降解研究还局限在ＰＶＡ降解菌的筛选、ＰＶＡ降解酶的酶学性质研究等方面，ＰＶＡ降解酶还未在纺织工业上得到应用。本文综述了近年来国内外在ＰＶＡ降解菌筛选、ＰＶＡ降解酶提取及酶学性质、ＰＶＡ生化降解机理等方面的研究进展，并讨论了ＰＶＡ生化降解研究中存在的问题及发展方向。 关键词： 聚乙烯醇 生物降解 聚乙烯醇降解菌 聚乙烯醇降解酶 降解机理 ＰｒｏｇｒｅｓｓｉｎＲｅｓｅａｒｃｈｏｆＰＶＡＢｉｏｄｅｇｒａｄａｔｉｏｎ ＺｈａｎｇＹｉｎｇ１ＤｕＧｕｏｃｈｅｎｇ２ＦａｎＸｕｅｒｏｎｇ１ＣｈｅｎＪｉａｎ２ （１ＫｅｙＬａｂｏｒａｔｏｒｙｏｆＥｃｏ－Ｔｅｘｔｉｌｅｓ（ＪｉａｎｇｎａｎＵｎｉｖｅｒｓｉｔｙ），ＭｉｎｉｓｔｒｙｏｆＥｄｕｃａｔｉｏｎ，ＪｉａｎｇｎａｎＵｎｉｖｅｒｓｉｔｙ，Ｗｕｘｉ２１４１２２； ２ ＫｅｙＬａｂｏｒａｔｏｒｙｏｆＩｎｄｕｓｔｒｉａｌＢｉｏｔｅｃｈｎｏｌｏｇｙ，ＭｉｎｉｓｔｒｙｏｆＥｄｕｃａｔｉｏｎ，ＪｉａｎｇｎａｎＵｎｉｖｅｒｓｉｔｙ，Ｗｕｘｉ２１４１２２） Ａｂｓｔｒａｃｔ： Ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌ （ＰＶＡ）ｉｓｏｎｅｏｆｔｈｅｈａｒｄ－ｄｅｇｒａｄａｂｌｅｐｏｌｙｍｅｒ，ｗｈｉｃｈｉｓｗｉｄｅｌｙｕｓｅｄｉｎｓｕｃｈａｓｃｈｅｍｉｃａｌｉｎｄｕｓｔｒｙａｎｄｔｅｘｔｉｌｅｉｎｄｕｓｔｒｙ．Ｉｎｒｅｃｅｎｔｙｅａｒｓ，ｔｈｅｄｅｖｅｌｏｐｍｅｎｔｏｆｃｌｅａｎ－ｐｒｏｄｕｃｔｉｏｎｐｒｏｃｅｓｓｆｏｒｔｅｘｔｉｌｅｉｎｄｕｓｔｒｙａｔｔｒａｃｔｅｄｇｒｅａｔｉｎｔｅｒｅｓｔａｎｄｔｈｅｒｅｆｏｒｅ，ｔｈｅｂｉｏｄｅｇｒａｄａｔｉｏｎｏｆＰＶＡａｔｔｈｅｄｅｓｉｚｉｎｇｓｔａｇｅ，ｗｈｉｃｈｃｏｕｌｄｇｒｅａｔｌｙｒｅｄｕｃｅｄｉｓｃｈａｒｇｅｏｆＰＶＡｗａｓｔｅｗａｔｅｒａｎｄｍｉｎｉｍｉｚｅｄａｍａｇｅｏｆｃｏｔｔｏｎｆｉｂｅｒｉｎｔｈｅｄｅｓｉｚｉｎｇｐｒｏｃｅｓｓ，ｂｅｃｏｍｅｓｏｎｅｏｆｔｈｅｋｅｙｐｏｉｎｔｓｉｎｔｅｘｔｉｌｅｂｉｏｔｅｃｈｎｏｌｏｇｙｆｉｅｌｄ．Ｔｉｌｌｎｏｗ，ｔｈｅｒｅｓｅａｒｃｈａｂｏｕｔｂｉｏｄｅｇｒａｄａｔｉｏｎｏｆＰＶＡｉｓｍａｉｎｌｙｆｏｃｕｓｅｄｏｎｔｈｅｓｃｒｅｅｎｉｎｇｏｆＰＶＡ－ｄｅｇｒａｄｉｎｇｍｉｃｒｏｏｒｇａｎｉｓｍｓａｎｄｔｈｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆＰＶＡ－ｄｅｇｒａｄｉｎｇｅｎｚｙｍｅｓｆｒｏｍｏｂｔａｉｎｅｄｓｔｒａｉｎｓ．ＰＶＡ－ｄｅｇｒａｄｉｎｇｅｎｚｙｍｅｓａｒｅｓｔｉｌｌｎｏｔａｐｐｌｉｃａｂｌｅｉｎｒｅａｌｉｎｄｕｓｔｒｙｐｒｏｃｅｓｓｄｕｅｔｏｔｈｅｉｒｌｏｗａｃｔｉｖｉｔｙａｎｄｔｈｅｐｒｏｄｕｃｉｎｇｓｔｒａｉｎｓｏｆＰＶＡ－ｄｅｇｒａｄｉｎｇｅｎｚｙｍｅａｒｅｌｉｍｉｔｅｄａｎｄｔｈｅｙｏｆｔｅｎｇｒｏｗｖｅｒｙｓｌｏｗｌｙ．ＨｅｒｅｔｈｅｒｅｃｅｎｔｐｒｏｇｒｅｓｓｉｎｒｅｓｅａｒｃｈｏｆＰＶＡｂｉｏｄｅｇｒａｄａｔｉｏｎ，ｉｎｃｌｕｄｉｎｇｓｃｒｅｅｎｉｎｇｏｆＰＶＡ－ｄｅｇｒａｄｉｎｇｓｔｒａｉｎｓ，ｐｕｒｉｆｉｃａｔｉｏｎａｎｄｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆｔｈｅＰＶＡ－ｄｅｇｒａｄｉｎｇｅｎｚｙｍｅｓａｎｄｔｈｅｍｅｃｈａｎｉｓｍｏｆＰＶＡｂｉｏｄｅｇｒａｄａｔｉｏｎ，ｉｓｒｅｖｉｅｗｅｄ．ＴｈｅｐｒｏｂｌｅｍｓａｎｄｔｒｅｎｄｓｉｎｔｈｅｓｔｕｄｙｏｆＰＶＡｂｉｏｄｅｇｒａｄａｔｉｏｎａｒｅａｌｓｏｄｉｓｃｕｓｓｅｄ． Ｋｅｙｗｏｒｄｓ： Ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌ （ＰＶＡ）Ｂｉｏ－ｄｅｇｒａｄａｔｉｏｎＰＶＡ－ｄｅｇｒａｄｉｎｇｅｎｚｙｍｅＤｅｇｒａｄａｔｉｏｎｍｅｃｈａｎｉｓｍ 生物技术通报 ＢＩＯＴＥＣＨＮＯＬＯＧＹＢＵＬＬＥＴＩＮ ?综述与专论? ２００７年第６期
合成工艺 由乙炔站来的乙炔，进入清净系统后，进行加压进入TQ101。该塔为次氯酸钠洗涤塔，塔内液相为次氯酸钠，此溶液由氯气与烧碱进过文丘里反应器生成，然后进入TQ101循环，利用其氧化性除去乙炔中的H2S，H3P等有害杂质，除去的过程中化学反应生成 H2SO4、H3PO4、净化乙炔。 被TQ101净化的乙炔进入综合洗涤塔TQ102，此塔分为3段： 一段洗碱，目的是除去乙炔气中夹带酸性物质。 二段水洗，洗去自一段夹带的碱性滴液。 三段为填料，除去自二段带来的水滴。 从TQ102出来的乙炔，经过活性炭吸附槽，进一步除去水分和杂质，出来的是精乙炔 精乙炔与循环乙炔混合称为混合乙炔进入鼓风机GF104加压，加压后分冷、热两路进入反应器SB112： 热路-进入醋酸蒸发器ZF101与醋酸蒸汽混合反应进入反应器； 冷路-混合乙炔直接进入反应器； 冷、热两路气量的大小决定反应器的温度，是重要的控制单元。 合成反应器SB112为流化床反应器。反应器中装有大量的载有醋酸锌的活性炭（触媒），乙炔和醋酸的混合气体在GF104的加压下，使反应器中的触媒成流化态。气体与触媒充分接触并在催化剂（触媒）的作用下，醋酸与乙炔进行合成反应，约有三分之一的乙炔和醋酸转化成醋酸乙烯（VAC）、含有醋酸，乙炔，醋酸乙烯，乙醛，丁烯醛的混合气体从反应器的顶部出来进入吸收塔TQ103。 TQ103分为3段： 1段采用80℃左右的醋酸吸收，由于吸收液在吸收过程中扑集了大量的活性炭粉末，成为黑液。吸收液吸收时增加的部分铜活性炭粉末一同送往过滤毡进行过滤，滤出的清液补充进入吸收塔（TQ103）2段。 2段的循环液经循环水冷却至32℃左右，与反应生成的混合气体逆流接触，使大部分的醋酸，醋酸乙烯等被冷凝下来，不断采出。 3段循环液温度控制在0℃（介质冷冻盐水），进一步冷却2段中的未冷凝气体中的醋酸，醋酸乙烯，乙醛等物质。冷却液与2段采出汇合作为合成工序的产品（反应液），送往原料工段，经过TQ103
(10)授权公告号 (45)授权公告日 2014.02.19 C N 102702654 B (21)申请号 201210141653.2 (22)申请日 2012.05.09 C08L 29/04(2006.01) C08K 5/053(2006.01) C08F 16/06(2006.01) C08F 8/00(2006.01) C08J 5/18(2006.01) (73)专利权人江苏申乾食品包装有限公司 地址214262 江苏省无锡市宜兴市周铁分水 湖光路48号 (72)发明人李红梅 东为富 (74)专利代理机构江苏圣典律师事务所 32237 代理人黄振华 (54)发明名称 一种包装用聚乙烯醇薄膜及其制备方法 (57)摘要 本发明公开了一种包装用聚乙烯醇薄膜，它 包括以下重量百分比的组分：80~90%的聚乙烯醇 树脂、5~15%的改性聚乙烯醇、1~5%的1，2-亚乙基 二醇、0.5~2%的硅油和0.5~2%的丙二醇。同时， 本发明还公开了上述包装用聚乙烯醇薄膜的制备 方法。本发明通过加入改性聚乙烯醇获得较宽的 熔融加工窗口，实现热塑性加工，制备综合性能优 异的低成本PVA 薄膜，既克服添加大量的传统改 性剂造成PVA 综合性能下降的问题，又避免小分 子增塑剂的迁移带来的诸多问题。 (51)Int.Cl. 审查员 田恩涛 权利要求书1页 说明书2页 (19)中华人民共和国国家知识产权局(12)发明专利权利要求书1页 说明书2页(10)授权公告号CN 102702654 B
1/1页 1.一种包装用聚乙烯醇薄膜，其特征在于，它包括以下重量百分比的组分：80～90%的聚乙烯醇树脂、5～15%的改性聚乙烯醇、1～5%的1，2-亚乙基二醇、0.5～2%的硅油和0.5～2%的丙二醇；所述改性聚乙烯醇为天然多酚、氧化钙复配改性聚乙烯醇，包括重量百分比为20～30%的聚乙烯醇、10～15%的天然多酚、10～15%的氧化钙和50～60%的水。 2.根据权利要求1所述的包装用聚乙烯醇薄膜，其特征在于，所述丙二醇由甲醇、乙醇或异丙醇代替。 3.根据权利要求1所述的包装用聚乙烯醇薄膜，其特征在于，所述天然多酚包括茶黄素、茄红素、原花青素、安石榴苷、咖啡多酚、橄榄多酚、柑橘多酚、碧萝芷、姜黄素、阿魏酸或根皮素。 4.根据权利要求3所述的包装用聚乙烯醇薄膜，其特征在于，所述改性聚乙烯醇的制备方法为：将氧化钙加入水中搅拌10～15分钟，后加入聚乙烯醇和天然多酚，继续搅拌，并加热，待温度达到90～95℃后保温，使聚乙烯醇溶解后降至常温既得。 5.制备权利要求1所述包装用聚乙烯醇薄膜的方法，其特征在于，包括以下步骤： （1）按配方量取各组分，混合，并搅拌，采用回馏方式，控制温度100～150℃，使物料彻底溶解，得到混合液； （2）将混合液在100～130℃下静置1～2小时，倒入预热至90～100℃的平流模具，流延到室温的镜面钢板上，使混合液急冷迅速凝胶，将其从钢板上剥离制得聚乙烯醇薄膜。权 利 要 求 书CN 102702654 B
聚乙烯醇缩甲醛的制备 一、实验目的 了解聚乙烯醇缩甲醛的化学反应的原理，并制备红旗牌胶水。 二、实验原理 聚乙烯醇缩甲醛是利用聚乙烯醇与甲醛在盐酸催化作用下而制得的，其反应如下: 聚乙烯醇缩醛化机理: 聚乙烯醇是水溶性的高聚物，如果用甲醛将它进行部分缩醛化，随着缩醛度的增加，水溶液愈差，作为维尼纶纤维用的聚乙烯醇缩甲醛其缩醛度控制在35%左右，它不溶于水，是性能优良的合成纤维。本实验是合成水溶性的聚乙烯醇缩甲醛，即红旗牌胶水。反应过程中需要控制较低的缩醛度以保持产物的水溶性，若反应过于猛烈，则会造成局部缩醛度过高，导致不溶于水的物质存在，影响胶水质量。因此在反应过程中，特别注意要严
格控制崐催化剂用量、反应温度、反应时间及反应物比例等因素。聚乙烯醇缩甲醛随缩醛化程度的不同，性质和用途各有所不同，它能溶于甲酸、乙酸、二氧六环、氯化烃(二氯乙烷、氯仿、二氯甲烷)、乙醇甲苯混合物(30∶70)、乙醇甲苯混合物(40∶60)以及60%的含水乙醇中。缩醛度为75%~85%的聚乙烯醇缩甲醛重要的用途是制造绝缘漆和粘合剂。 三、实验药品及仪器 药品：聚乙烯醇（7g）---、甲醇（4.6mL）---、盐酸(40%工业纯1:4）、氢氧化钠(1.5mL)（8%）、蒸馏水（90+34mL）等； 仪器：恒温水浴锅、搅拌器、三口烧瓶、球型冷凝管、温度计、吸管、天平、量筒、pH试纸等。 四、实验装置图
五、实验步骤与现象分析 步骤（1）： 在250ml三颈瓶中，加入90ml去离子水（或蒸馏水），7g聚乙烯醇，搅拌下升温溶解。 现象：[白色晶状聚乙烯醇溶解] 分析：[聚乙烯醇可溶于蒸馏水中] 步骤（2）： 等聚乙烯醇完全溶解后，于90℃左右加入4.6ml甲醛（40%工业纯），搅拌15min，再加入1:4的盐酸，使溶液PH为1~3，保持温度90℃左右，继续搅拌。 分析：[调节PH使之为酸性，是因为H离子作为羟醛缩合的催化剂。 升温是由于甲醛沸点低易挥发，缩合反应不可能进行得很完全，升温保温是为了使未反应完的甲醛能在酸性介质中继续与聚乙 烯醇缩合] 步骤（3）： 反应体系逐渐变稠，当体系中出现气泡或者絮状物时，立即迅速加入1.5ml8%的NaOH溶液，同时加入34ml去离子水，调节PH8~9,冷却降温出料。 现象：[体系变粘稠，同时有絮状物产生] 分析：[体系变粘稠是因为随着反应进行，~OH变少，导致产物的亲水性变差；而絮状物是产生了交联产物。加水是为了缓和粘稠程 度，加入NaOH是为了中和体系中的H离子，防止进一步交联
聚乙烯醇
聚乙烯醇(简称PV A)最早由德国的化学家赫尔曼（W.O.Hemnann）和海涅尔(W.Hachnel)于1924年发明的。1951年我国已经从事PV A的研究和开发工作，20世纪70年代市场上出现了PV A商品。由于合成技术的不断提高和价格不断下降，它的用途日益广泛，发展速度很快。 聚乙烯醇是通过醋酸乙烯酯聚合制得聚醋酸乙烯酯(PvAC)，然后再醇解或者水解得到的。由于羟基基团的存在，使PvA有很高的吸水性，是一种性能优良，用途广泛的水溶性聚合物。聚乙烯醇为一种可溶性树脂，一般用作纺织浆料，粘合剂、建筑等行业。也可通过改性制成薄膜，用来制作可降解的地膜、保鲜膜等。聚乙烯醇的最大特点就是可以自然降解，环境友好。 1聚乙烯醇的性质 聚乙烯醇一般为白色或微黄色，为絮片状、颗粒状、粉末状固体。无毒无味，性能介于塑料和橡胶之间。PV A溶液遇碘液变深蓝色，这种变色受热后消失而冷却又重现。由于分子链上含有大量的侧基一羟基，具有良好的水溶性，同时还具有良好的成膜性、粘接力和乳化性，有卓越的耐油脂和耐溶剂性能。聚乙烯醇的相对密度为(25℃／4℃)1.27～1.31(固体)、1.02(10％溶液)，熔点230℃，玻璃化温度75-85℃，在空气中加热至100℃以上慢慢变色、脆化。加热至160一170℃脱水醚化，失去溶解性，加热到200℃开始分解。超过250℃变成含有共轭双键的聚合物。折射率1．49"-'1．52，热导率0.2w／(m·K)，比热容l～5J／(kg·K)，电阻率(3．1～3．8)×107 ?·cm。
解度为97％～98％时这种影响变得十分明显。 1.2PV A水溶液的性质 从表1．1可知，当聚乙烯醇的水溶液浓度为1％～5％时，在室温下放置较长时间或长时间加热，其粘度不下降，说明没有解聚现象。当溶液浓度增高时，粘度也有所升高，长时间静置后可出现凝胶，因为放置后形成了超分子结构。但加热后凝胶消失，形成均一的溶液。 （1）PV A水溶液粘度的变化 PV A水溶液的粘度随品种、溶液浓度、溶液温度而变化。PV A．1799羟基较多，又缺少空间障碍，分子之间易产生氢键，易进行交联。所以，PV A-1799水溶液粘度随时间而上升，而1788-PV A 几乎看不出粘度随时间上升而变化。其粘度随时间大体是一直线关系。 （2）聚乙烯醇溶液的溶胶一凝胶化转变 凝胶化有两种物理途径：一是提高溶液的浓度；二是降低溶液的温度。聚乙烯醇浓度越高，其凝胶点也越高。凝胶的熔融行为与结晶热力学熔融相类似。随着聚乙烯醇浓度的增加，由于PV A分子互相缠结，溶液由稀溶液进入亚浓溶液，此时溶液占有的空间完全被溶胀的大分子线团所填充，聚乙烯醇浓溶液会形成凝胶。
