熔断器是否正常完好。10kV电容器资件有无破损、裂纹、严重脏污和闪络放电痕迹；外壳
有无鼓肚、锈蚀，有无渗、漏油痕迹；放电回路、引线接点和接地是否良好；带电导体间
和带电导体对地距离是否足够；开关、熔断器是否正常完好；并联电容器的单台熔丝是否
熔断；串联补偿电容器的保护间隙有无变形、异常和放电痕迹。当发生电容器爆炸、喷油
巡检内容
3导线及避雷线的巡视

（1）线条是否有锈蚀严重、断股、损伤或闪络烧伤。

（2）三相导线弧垂是否有不平衡现象，导线对地、对交叉
设施及其它物体间的距离是否符合有关规定要求，导线是否标
准。

（3）导、地线上是否悬挂有异物。
16 16
10KV线路（送电线路）巡视
三、工作技术要求
巡检内容
12 12
10KV线路（送电线路）巡视
三、工作技术要求
周期性要求 架空线路巡视分为定期巡视、特殊巡视和故障巡视。定期巡
视是日常工作内容之一，是为了掌握线路的运行状况，及时发 现设备缺陷和沿线情况，并为线路维修提供资料。 10kv架空线路，每月巡视一次。特殊巡检是如遇雷雨、大雪、 地震后等运行情况发生变化后的巡检。故障巡视是发生故障后 的巡视，巡视中一般不得单独排除故障。 为防止人为破坏，提高供电可靠性，我公司送电线路每周巡 视一次。

《配电线路的运行与维护》课件

《配电线路的运行与维护》课件
架空线路
配电线路的运行和维护事项
1
输电线路配电线路分配给用户
2
架空配电 线路
1、基本要求 2、专业术语 3、组成部件 4、运行维护事项
3
力 自然条件
绝缘 安全距离
受力平衡 保证安全 大地、导线、横担、杆塔 地面和交跨物
4
档 距 相邻两基杆塔之间的水平直线距离。
弧垂
导线相邻两个悬挂点之间的水平连线与导线最低点的垂 直距离。
6
杆塔 导线 绝缘子 金具 拉线 横担
7
（1）杆塔
杆塔是架空配电线路的主要组成部件，按材料不同可分为 钢筋混凝土电杆、铁塔和钢管杆三种。
8
（2）导线
导线是构成架空配电线路的主要元件之一，作用是传导、输送 电能。
9
Hale Waihona Puke （3）绝缘子在架空配电线路的组成元件中，绝缘子用来支持或悬挂导线， 并使之与杆塔绝缘，它由绝缘材料制成，需要有足够的电气和机械 强度，同时对化学侵蚀有足够的抵抗能力，还要适应周围大气温度、 湿度的变化.
11
（5）拉线
架空线路的电杆在架线以后，会发生受力不平衡现象，因此必须 用拉线稳固电杆。此外，当电杆的埋设基础不牢固时，也常使用 拉线来补强；当负荷超过电杆的安全强度时，也常用拉线来减少 其弯曲力矩。
拉线按用途和结构可分以下几种：
转角拉
人字拉
普通拉
高桩拉
弓形拉
12
（6）横担
横担的作用是支持绝缘子、导线等设备，并使线路导线间保持有一 定距离，所以横担必须要有一定的长度和机械强度。
10
（4）金具
架空配电线路金具主要分为耐张金具、连接金具、接续金具、 拉线金具几种。 1、耐张金具用于将导线固定在耐张、转角杆塔的绝缘子串上。 2、连接金具主要包括U型挂环、球头挂环、碗头连板、大连板、小 连板、U型螺栓、延长环等。用于绝缘子串与杆塔之间，线夹与绝 缘之间的连接。 3、接续金具用于架空导线、避雷线两端头的接续，以及导线的修 补等小截面导线之间的接续。

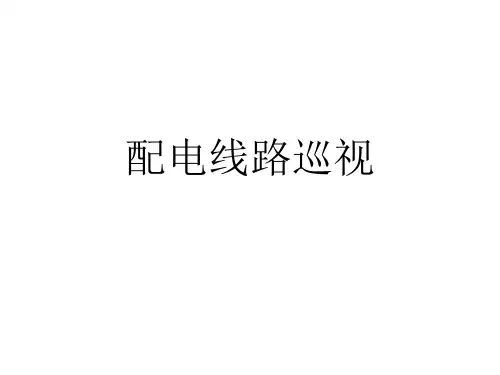

配电线路巡视

配电线路巡视

三、架空线路的巡视内容
杆塔和基础的巡视检查
1、杆塔是否倾斜、位移。杆塔偏离线路中心不应大 于0.1m。砼杆倾斜不应大于15/1000，转角杆不 应向内角倾斜，终端杆不应向导线侧倾斜，向拉 线侧倾斜应小于0.2m.铁塔倾斜：档距50m以下不 大于10/1000；档距50m以上不大于5/1000。 2、砼杆不应有严重裂纹、铁锈水，保护层不应脱落、 疏松、钢筋外露。砼杆不宜有纵向裂纹，横向裂 纹不宜超过1/3周长，且裂纹宽度不宜大于0.5mm。 焊接杆焊接处应无裂纹，无严重锈蚀。铁塔(钢杆) 不应严重锈蚀，主材弯曲度不得超过5/1000，各 部螺丝应紧固，混凝土基础不应有裂纹、酥松、
配电线路巡视
一、线路巡视的目的
• 运行规定上的内容：为了掌握线路的运行状况， 及时发现缺陷和沿线威胁线路安全的隐患。 -----------运规上的内容比较笼统，是一个大刚性 的指导意见。在实际的巡视工作中我们应该更 加细化更加具体，是否可以表述为：为了动态 掌握线路的结构特点、运行状况，及时发现缺 陷和沿线存在的隐患，(以及潜在的隐患),为线 路出现紧急情况时提供参考性的意见，切实保 证线路的安全可靠运行。
• 拉线的巡视检查 1、拉线应无断股、松驰、严重锈蚀和张力分配不匀。 2、水平拉线对通车路面中心的垂直距离不应小于6m， 对路边缘的垂直距离不应小于6m。 3、拉线棒应无严重锈蚀、变形、损伤及上拔现象。 4、拉线基础应牢固，周围土壤无突起、沉陷、缺土 等现象。 5、穿越和接近导线的电杆拉线必须装设与线路电压 等级相同的拉线绝缘子, 拉线绝缘子应装在最低导 线以下，拉线绝缘子不应破损，应保证在拉线绝 缘子以下断拉线的情况下，拉线绝缘子对地距离 应不小于2.5m。
露筋现象。
3、基础有无损坏、下沉、上拔，周围土壤有无 挖掘或沉陷 4、杆塔有无被水淹、水冲的可能，防洪设施有 无损坏、塌陷。 5、杆塔位置是否合适，有无被车撞的可能，保 护设施是否完好，标志是否清晰。 6、杆塔标志，如杆号、相位标志、不同电源警 告牌、3m线标记是否齐全、明显。有爬梯 的钢管塔等特殊杆塔应悬挂警告牌 7、杆塔周围有无杂草和藤蔓类植物附生。有无 危及安全的鸟巢、风筝及杂物。

《配电线路布线系统》课件

《配电线路布线系统》课件
总结词
配电线路布线系统对于保障电力系统的安全稳定运行和电力用户的正常供电具有重要意 义。
详细描述
配电线路布线系统是电力系统的重要组成部分，承担着将电能从发电厂传输到电力用户 的重要任务。该系统的安全稳定运行对于保障电力系统的整体性能和电力用户的正常用 电至关重要。如果配电线路布线系统出现故障，会导致停电、设备损坏等后果，给社会
维修计划
根据配电线路的运行状况和设备 完好情况，制定维修计划，对设 备和设施进行针对性的维修和更 换。
故障处理与应急抢修
故障定位
故障隔离
通过故障指示器、测距仪等设备快速定位 故障点，缩小故障范围。
在故障定位后，采取措施将故障点隔离， 防止影响范围扩大。
应急抢修
抢修记录
在故障发生后，迅速组织抢修队伍，调配 抢修资源，尽快恢复供电。
生产和人民生活带来不便和损失。
配电线路布线系统的历史与发展
总结词
随着科技的不断进步和社会发展的需求，配电线路布 线系统经历了不断的技术创新和改进。
详细描述
早期的配电线路布线系统采用裸导线，存在安全问题。 随着科技的不断进步，配电线路布线系统逐渐采用绝缘 导线、电缆等材料，提高了安全性和稳定性。同时，随 着社会对电力需求的不断增长，配电线路布线系统的规 模和容量也不断扩大，出现了各种新型的输电技术，如 直流输电、超高压输电等。未来，配电线路布线系统将 继续朝着智能化、自动化、高效化的方向发展，以满足 社会发展的需求。
详细描述
配电线路布线系统是指在电力系统中，将电能从发电厂或上级变电站传输到电力用户的 过程中，所经过的线路系统。该系统由各种电力设备、导线、绝缘子、金具等组成，结 构复杂，需要满足高技术要求。同时，配电线路布线系统需要具备高安全可靠性和稳定

电力行业智能巡检方案ppt课件

电力行业智能巡检方案ppt课件
2
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
电力设备巡检现状
• 电缆隧道巡检
目前传统的电力电缆隧道巡检方法,主 要依靠人工及少量环境监控器实现。但 是由于电力电缆隧道路程长,封闭性强,构 造物多,通讯不便,有害气体存在，一旦出 现突发事故,将对巡检人员的人身安全造 成极大威胁。
4
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。

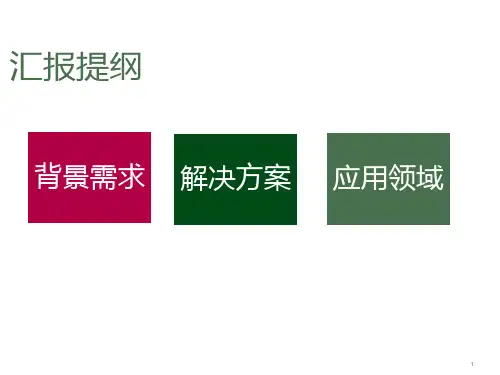

汇报提纲
背景需求 解决方案 应用领域
5
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
大数据分析与决策支持系统
▪ 大数据分析与决策支持系统可以对包含红外测温影像，紫外影像，红外测气体泄漏 影像，超声局放信号，特高频局放信号，油中溶解气体图谱，介损电容量，暂态地 电压，可见光影像和音频图谱进行分析；根据监测系统实时传送的输变电检测数据， 利用红外测温、气体泄漏、可见光影像识别技术进行识别，对于异常信息进行报警； 实现变电站设备在线检测、机器人带电检测数据的后台自动在线模式识别，自动判 别缺陷及其风险程度，推送预警信息。
电力设备巡检现状
• 输电线路巡检
传统的巡检方式存在效率低、 质量差、危险度高、劳动强度大 等缺陷，环境条件恶劣的区域 更是如此。巡检方式的改变和提高迫在眉睫。
• 配电所/开闭所巡检
与变电站巡检类似，尽管现在有手持式智 能巡检仪器，但对于无人值守的站所仍存在着 实时性不强、精确度不高、操作繁琐、人力资 源浪费等缺陷。

配电房日常巡检 ppt课件

配电房日常巡检 ppt课件
① “叮当”声：变压器铁芯夹紧螺栓松动或有小体积铁质金属物掉落到 铁芯内，因变压器工作时产生的电磁吸力而被吸动发出响声；
② “呲呲”、“劈啪”声：变压器高压侧接线桩头处脏污会出现对地绝 缘不好，发出这种对地放电声，严重时还会有火花产生；
③ 特别大而沉重的“嗡嗡”声：变压器一次或二次侧绕组匝间有短路；
PPT课件
•2
一．高压柜 1. 六氟化硫断路器 2. 计量电度表 3. 电压互感器 4. 高压熔断器 5. 电流互感器 6. 电压表
二、配电柜主要元器件
出线柜
计量柜
母线设备柜 （PT柜）
进线柜
PPT课件
•3
高压进线柜 六氟化硫断路器 六氟化硫压力表
二、配电柜主要元器件
PPT课件
•4
二、配电柜主要元器件
PPT课件
•15
三、配电房巡检方法及内容
3. 闻：有无异味。 注意：单人巡检时禁止打开运行及热备变压器柜高压侧柜门！
PPT课件
•16
三、配电房巡检方法及内容
发现变压器有下列情况之一者，应立即停运： 1. 变压器声响明显增大，内部有爆裂声； 2. 变压器有严重的异味； 3. 变压器运行温度急剧上升； 4. 高压侧接线桩头处有严重的破损和放电现象； 5. 变压器冒烟着火； 6. 变压器一次侧电流急剧增加，二次侧不增加； 7. 发生危及变压器安全的故障，如而变压器的有关保护装置拒动； 8. 变压器在任何情况下，绕组温度超过155 ℃。（环氧树脂浇注的干式
2. 看： ① 变压器高低压侧柜门是否关好、闭锁； ② 从观察窗看变压器室、器身、高压侧接线桩头卫生状况是否清洁； ③ 从观察窗看高低压侧接线桩头、母排接头处颜色有无异常；
④ 查看变压器三相绕组温度是否正常，三相绕组之间温差是否过大，如果 过大，要查找原因，高低压侧绕组匝间短路、三相负载严重不平衡等都 有可能造成温差过大，正常情况下，B相温度比A、C相温度略高；

《室内供配电线路》课件

《室内供配电线路》课件

案例选择
01
挑选具有代表性的实际工程案例，如家庭配电系统、办公室供
配电线路等。
案例分析
02
对案例进行详细分析，包括系统构成、设备配置、线路布局等
方面。
案例总结
03
总结案例中的优点和不足，提出改进建议和注意事项。
操作演示与注意事项
操作演示
通过图片、动画等形式演示室内供配电线路的操作过程。
注意事项
强调操作过程中的安全注意事项，如断电操作、设备检查等。

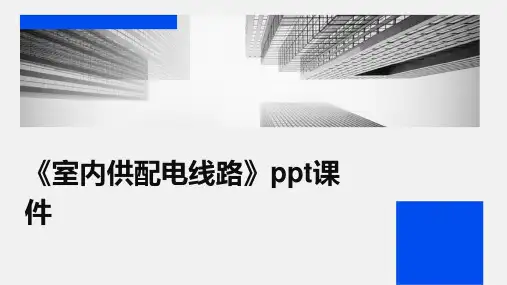

《室内供配电线路》ppt课 件
目录
• 室内供配电线路概述 • 室内供配电线路的设计与安装 • 室内供配电线路的维护与检修 • 室内供配电线路的节能与环保 • 案例分析与实践操作
01
室内供配电线路概述
室内供配电线路的定义
01
室内供配电线路是指在建筑物内 部用于输送和分配电能的所有线 路设施的总称。
发展趋势与展望
发展趋势
随着科技的不断进步，室内供配电线路将向更加 节能、环保、智能化的方向发展。
技术创新
不断涌现的新技术将为室内供配电线路的节能和 环保提供更多解决方案。
未来展望
未来室内供配电线路将更加高效、可靠、安全， 为人们创造更加舒适、健康的生活环境。
05
案例分析与实践操作
实际工程案例介绍
电缆及连接导线
用于连接各电气设备，传输电 能。
室内供配电线路的类型
01
02
03
低压供配电线路
通常采用220V或380V电 压等级，直接用于一般照 明、插座等用电设备的供 电。
高压供配电线路
电压等级较高，通常用于 大容量电力设备的供电， 如变压器等。
接地供配电线路

电力安全工作规程讲解线路部分PPT

电力安全工作规程讲解线路部分PPT

线路运行与维护
1 测量杆塔、配电变压器和避雷器的接地电阻，可在线路和设备 带电的情况下进行。解开或恢复配电变压器和避雷器的接地引线 时，应戴绝缘手套。不应直接接触与地电位断开的接地引线。 2 用钳形电流表测量线路或配电变压器低压侧的电流时，不应触 及其他带电部分。 3 测量设备绝缘电阻，应将被测量设备各侧断开，验明无电压， 确认设备上无人，方可进行。在测量中不应让他人接近被测量设 备。测量前后，应将被侧设备对地放电。 4 测量线路绝缘电阻，若有感应电压，应将相关线路同时停电， 取得许可，通知对侧后方可进行。 5 测量带电线路导线的垂直距离（导线弛度、交叉跨越距离）， 可用测量仪或使用绝缘侧量工具。不应使用皮尺、普通绳索、线 尺等非绝缘工具。
1 同杆塔多回线路中部分线路或直流线路中单极线路停电检 修，应满足表 规定的安全距离。同杆塔架设的0 kV 及以下 线路带电时，当满足表4 规定的安全距离且采取安全措施的 情况下，只能进行下层线路的登杆塔检修工作。 2 风力大于5 级时，不应在同杆塔多回线路中进行部分线路 检修）线的方法松线。 7 放线、撤线或紧线时，应采取措施防止导（地）线由于摆（跳）动或其他原因 而与带电导线间的距离不符合表4 的规定。
8 同杆塔架设的多回线路 或交叉档内，下层线路带 电时，上层线路不应进行 放、撤导（地）线的工作。 上层线路带电时，下层线 路放、撤导（地）线应保 持表4 规定的安全距离， 采取防止导（地）线产生 跳动或过牵引而与带电导 线接近至危险范围的措施。
线路作业
1 低压不停电作业时，工作人员应穿绝缘鞋、全棉长袖工作 服．戴手套、安全帽和护目眼镜，站在干操的绝缘物上进行。 2 低压不停电工作，应使用有绝缘柄的工具。 3 高低压线路同杆塔架设，在低压带电线路上工作时，应先检 查与高压线的距离，采取防止误碰带电高压设备的措施。在低 压带电导线未采取绝缘措施时，工作人员不应穿越。 4 在带电的低压配电装置上工作时，应采取防止相间短路和单 相接地的绝缘隔离措施。 5 上杆前，应先分清相线、零线，选好工作位置。断开导线时， 应先断开相线，后断开零线。搭接导线时，顺序应相反。人体 不应同时接触两根线头。

配电线路巡视ppt课件

配电线路巡视ppt课件
❖.
监察巡视
❖监察巡视是指由配电管理部门、配电运行单 位领导和技术管理人员进行，目的是了解线 路及设备的运行情况，检查、指导运行人员 的工作。
❖.
线路巡视要求
按照巡视的分类合理安排人员、车辆、 检查安全工器具、个人用品、图纸等。
❖1.巡视人员在巡视过程中应与10kV带电设备 保持0.7米以上的安全距离。在发现10kV导 线断落地面或悬吊空中，应设法防止行人靠 近断线点并保持10kV在8米以上安全距离。 防止跨步触电，同时设置围栏，现场看护并 迅速报告领导，等候处理。
❖8.过河时，不得趟（游）不明深浅的水域， 过桥时，要提防桥有坍塌危险，要小心，防 止落水。
❖9.巡视至村庄和可能有狗的地方先吆喝，备 用棍棒，防备狗咬。
❖10.在草丛和树林中行走时，要用棍棒拍打， 避免被蛇咬伤。
❖.
线路巡视要求
❖11.线路与各电压等级配电线路等的垂直交叉 距离是否符合规定，同时要做好记录。
❖.
10kV电缆分接箱
❖10kV电缆分接箱
1.标示 2.套管 3.故障指示器 4.声音及气味 5.基础 6.电缆头 7.出线口 8防撞护栏
❖.
❖负荷开关柜
1.铭牌、开关编号 2.电压表、电流表 3.带电指示器 4.故障指示器 5.分合闸位置指示 6.开关操作机构
10kV开关柜
❖.
❖负荷开关柜
7.电缆套管、出线口 8.声音、气味 9.电缆头上示温蜡 10.六氟化硫压力 11.除湿加热装置 12.直流电源 13.防误装置
10kV开关柜
❖.
❖断路器开关柜
1.弹簧储能机构 2.保护信号、保护压板
10kV开关柜
❖.
❖一、电杆
1.基础 2.场所

配电线路巡视 ppt课件

配电线路巡视 ppt课件

定期巡视
❖定期巡视是由配电运行人员按一定周期进行 的一种巡视，其目的是掌握配电设备运行状 况及沿线环境变化情况。定期巡视期间应结 合做好护线宣传工作。定期巡视一般允许一 人进行。
❖10kV架空线路及10kV室内配电站箱变。台 变。市区每月至少一次，郊区及农村每两个 月至少一次。10kV电缆线路及10kV开关站 每月至少一次。低压线路设备每季度至少一 次。
❖8.过河时，不得趟（游）不明深浅的水域， 过桥时，要提防桥有坍塌危险，要小心，防 止落水。
❖9.巡视至村庄和可能有狗的地方先吆喝，备 用棍棒，防备狗咬。
❖10.在草丛和树林中行走时，要用棍棒拍打， 避免被蛇咬伤。
线路巡视要求
❖11.线路与各电压等级配电线路等的垂直交叉 距离是否符合规定，同时要做好记录。
10kV开关柜
❖断路器开关柜
1.弹簧储能机构 2.保护信号、保护压板
10kV开关柜
❖一、电杆
1.基础 2.场所
低压线路及设备
低压线路及设备
❖二、拉线
1.基础 2.拉线、金具 3.拉杆固定 4.场所、防撞护管 5.绝缘子安装高度
低压线路及设备
❖三、绝缘子
1.瓷件 2.是否偏移 3.扎线
低压线路及设备
❖每年至少两次。
故障巡视
❖故障巡视是指配电设备发生故障或异常情况 时，为查找故障点和掌握设备损坏情况，在 配电设备故障发生后及时进行的一种巡视， 故障巡视应由两人或以上进行。
监察巡视
❖监察巡视是指由配电管理部门、配电运行单 位领导和技术管理人员进行，目的是了解线 路及设备的运行情况，检查、指导运行人员 的工作。
❖七、沿线环境
1.杂物 2.违章建筑 3.施工单位 4.安全距离 5.易燃易爆 6.通道、警示牌 7.自然灾害

如何安全巡视架空线路PPT34页课件

如何安全巡视架空线路PPT34页课件
4、五种巡视类型的安全注意事项
定期巡视注意事项
1、禁止单独攀登电杆和铁塔进行检查。 错误 正确
定期巡视注意事项
2、巡视车辆应配备齐全的防护用具、急救箱等（急救箱里面应有防暑降温药品、纱布片、创可贴、医用棉、绷带、碘酒、酒精、口对口呼吸器、压舌板、口罩等）防护用品应专人管理，随时补充和更换。
1、核对线路名称、杆塔号、色别标识防止登杆（塔）人员误登其它登杆（塔） 。2、杆（塔）下应设有工作监护人。3、上、下杆（塔）时注意脚钉、爬梯是否完好，攀抓要牢固可靠。 4、杆塔上作业时要系好安全带，防止高空坠落等，安全带应系在牢固的构件上，5、在带电杆塔上工作，要与带电导线保持一定的安全距离、防止带电体对塔上工作人员放电 。6、遇到暂停电时应远离线路或暂停登杆塔工作，以保证人身安全
2、什么情况下需要单人进行巡视
如何安全巡视架空配电线路
2、什么情况下需要单人进行巡视
①进行正常周期性巡视时。
2、什么情况下需要单人进行巡视
②白天故障巡视（如：跳闸等。应穿绝缘靴/鞋）、特殊巡视（如：防山火、防鸟害等）时。
3、什么情况下需要双人进行巡视
如何安全巡视架空配电线路
①巡视地段特殊（如：原始森林、无人区等）。
第二类故障巡视注意事项
4、五种巡视类型的安全注意事项
1、巡视人员应穿合格的绝缘鞋或绝缘靴。2、巡视人员应始终认为线路带电 。3、禁止巡视人员在未经许可情况下进行登塔查看故障点。 4、大风天气时应沿上风侧进行巡视。
故障巡视注意事项
第三类特殊巡视注意事项
目 录
定期安全巡视架空线路的目的
架空线路巡视的种类
如何安全巡视架空线路
目 录
定期安全巡视架空线路的目的
1、了解架空线路的运行情况。2、能够及时发现架空线路的异常情况。3、对架空线路做出正确的判断和提出意见。

架空配电线路导线巡视

架空配电线路导线巡视
导 线
1. 导线应具备的主要条件：
（1）导电性能好； （2）机械强度高； （导线截面积选择的依据：
（1）经济电流密度； （2）发热条件； （3）允许电压损耗； （4）机械强度。
3. 导线的巡视检查项目：
（1）是否有断股、磨损、闪络烧伤的痕迹，是否挂 有其他物体，有无振动现象； （2）三相弧垂是否平衡，有无过紧、过松现象，对 交叉跨越及其他距离是否满足要求，在最大摆动时能 否满足最小安全距离； （3）绑线有无松断，导线在线夹内有无滑动现象； （4）在同一档距内不应有不同材料的导线，导线截 面差不应超过三级； （5）导线应无卡脖子的现象； （6）绝缘线外皮是否鼓包变形、烧熔、磨损、龟裂； （7）沿线树木对导线距离是否符合要求，有无刮蹭 导线现象。
6. 弧垂过大和过小的危害：
（1）弧垂过大容易造成相间短路及其对地安全距 离不够； （2）弧垂过小，导线承受的拉力过大而可能被拉 断，或致使横担扭曲变形。
7. 架空导线弧垂变化的原因：
（1）导线的初伸长（新架线路）； （2）气温的变化； （3）耐张杆塔的位移或变形； （4）杆塔拉线的松动或横担的扭转； （5）覆冰等引起的机械荷载变化； （6）线路长期满负荷运行； （7）线材长期运行后的疲劳引起的塑性变形。
4. 绝缘线安装前的检查项目：
（1）绝缘线表面应平整、光滑、色泽均匀； （2）绝缘层厚度应符合规定； （3）绝缘层挤包紧密； （4）绝缘层易剥离； （5）绝缘线端部应有密封措施。
5. 导线的弧垂：
导线两悬挂点的连线与导线最低点的垂直距离 称为弧垂。 （1）与导线应力成反比； （2）与档距的平方成正比； （3）与温度成正比。
10. 架空绝缘配电线路安全距离：
0.75m，400V 0.2m； 2.5m，400V 2.0m。 1.0m，400V 0.5m； 0.8m，400V 0.2m。

电力配电线路PPT课件

电力配电线路PPT课件

常用的低压铁横担安装形式可分为正横担、 侧横担、和合横担、交叉横担等
架空导线的敷设 1、架空导线在电线杆上有哪几种排列方式？
1、水平方式 2、三角形方式 3、混合排列 4、双回路垂直排列方式
2、电线之间的最小距离有什么规定？
3、横担间最小的垂直距离有什么规定？
架空线路是如何架设的？
• 10kV配电线路导线架设
架空敷设是指沿墙、梁或柱用支架或吊架架空敷设电缆。架空 敷设的结构简单，易于处理电缆和其他管线的交叉问题，但容 易受热力管道的影响。
5、管道敷设。
穿过墙壁、楼板、道路、铁路、引出建筑物的电缆应加管道敷 设，从电缆沟道引出至电杆或墙面的电缆，距地面2m以下的 一段应加管保护，室内各种电缆有可能受到机械损伤或操作人 员容易触及的部位应加保护管。
• 一、电力电缆的型号与结构
电力电缆是专门用于输送和分配电能的传输介质。按结构的不 同，电力电缆有油浸纸绝缘铅(铝)包电力电缆、全塑电缆、油 浸纸干绝缘电力电缆、不滴流电力电缆等多种类型。按缆芯数 的不同，电力电缆有单芯、双芯、三芯、四芯之分。按电缆芯 线的材料不同，电力电缆又有铜心和铝心之分。电缆线路的主 要优点是运行可靠、不易受外界的影响、不占地面空间。主要 缺点是成本高、敷设和维修困难、不易发现和排除故障等。
L—— Q—— 铝心 铅包
L—— 铝包
V—— 聚氯乙
烯护 套
派生代 号
P—— 干绝缘
D—— 不滴流
F—— 分相铅 包
外护层代号
1——麻被护层 1——钢带铠装麻被
护层 1——细钢丝铠装麻
被护层 5——粗钢丝铠装 11——防腐护层 11——钢带铠装有防
腐层 20——裸钢带铠装 30——裸细钢丝铠装 120——裸钢带铠装
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖每年至少两次。
故障巡视
❖故障巡视是指配电设备发生故障或异常情况 时，为查找故障点和掌握设备损坏情况，在 配电设备故障发生后及时进行的一种巡视， 故障巡视应由两人或以上进行。
监察巡视
❖监察巡视是指由配电管理部门、配电运行单 位领导和技术管理人员进行，目的是了解线 路及设备的运行情况，检查、指导运行人员 的工作。
❖10kV电缆分接箱
1.标示 2.套管 3.故障指示器 4.声音及气味 5.基础 6.电缆头 7.出线口 8防撞护栏
❖负荷开关柜
1.铭牌、开关编号 2.电压表、电流表 3.带电指示器 4.故障指示器 5.分合闸位置指示 6.开关操作机构
10kV开关柜
❖负荷开关柜
7.电缆套管、出线口 8.声音、气味 9.电缆头上示温蜡 10.六氟化硫压力 11.除湿加热装置 12.直流电源 13.防误装置
10kV架空配电线路
❖一、杆塔
1.倾斜、裂纹 2.螺栓 3.基础 4.场所 5.标示牌 6.杂草、杂物
10kV架空配电线路
❖二、拉线、顶（撑）杆、拉杆
1.基础 2.拉线、金具 3.固定、对地距离 4.场所、警示标志 5.是否损坏、开裂 6.绝缘子、防撞护管
10kV架空配电线路
❖三、绝缘子
1.瓷件 2.铁脚和铁帽 3.是否偏移、歪斜 4.扎线
❖12.线路周边是否有加油站、易燃易爆物品、 化工厂、采石场、燃气管道的距离是否符合 规定。同时做好记录。
❖13.线路和设备是否存在，道路施工、线路保 护区内是否存在在建的建筑物、打桩机、起 重设备等。
❖14.对线路巡视后最缺陷进行分类：紧急缺陷 、重大缺陷、一般缺陷。
线路巡视
❖巡视内容主要包括10kV架空配电线路、电力 电缆线路、配电变压器、箱变、柱上开关、 隔离开关和跌落式熔断器装置、低压开关柜 及低压无功补偿装置、低压线路及设备、配 网自动化终端和通信设备、配电站和开关、 站内非电气设施等的巡视。
❖四、横担和金具
1.横担、螺栓 2.金具、开口销
低压线路及设备
❖五、绝缘导线
1.安全距离 2.三相弛度 3.绝缘层、接头 4.跨搭金属线
❖六、表箱
1.是否生锈 2.接地装置
低压线路及设备
特殊巡视
❖特殊巡视是指在有重要保供电任务、恶劣自 然条件（如暴雨、高温、台风等）、河水泛 滥、火灾、梅雨季节及其他特殊情况，对配 电设备全部或部分进行的一种巡视或检查， 其目的是为了掌握特殊情况下配电设备的运 行情况。特殊巡视应由两人或以上进行。
❖按需确定巡视次数及内容。
夜间巡视
❖夜间巡视是在线路高峰负荷或阴雾天气时进 行的一种巡视，其目的是为了检查配变有无 过负荷、导线及电缆接头处有无异常发热、 开关柜等接头处有无过热及绝缘子表面有无 闪络等。夜间巡视应由两人或以上进行。
线路巡视要求
按照巡视的分类合理安排人员、车辆、 检查安全工器具、个人用品、图纸等。
❖1.巡视人员在巡视过程中应与10kV带电设备 保持0.7米以上的安全距离。在发现10kV导 线断落地面或悬吊空中，应设法防止行人靠 近断线点并保持10kV在8米以上安全距离。 防止跨步触电，同时设置围栏，现场看护并 迅速报告领导，等候处理。
10kV开关柜
❖断路器开关柜
1.弹簧储能机构 2.保护信号、保护压板
10kV开关柜
❖一、电杆
1.基础 2.场所
低压线路及设备
低压线路及设备
❖二、拉线
1.基础 2.拉线、金具 3.拉杆固定 4.场所、防撞护管 5.绝缘子安装高度
低压线路及设备
❖三、绝缘子
1.瓷件 2.是否偏移 3.扎线
低压线路及设备
❖8.过河时，不得趟（游）不明深浅的水域， 过桥时，要提防桥有坍塌危险，要小心，防 止落水。
❖9.巡视至村庄和可能有狗的地方先吆喝，备 用棍棒，防备狗咬。
❖10.在草丛和树林中行走时，要用棍棒拍打， 避免被蛇咬伤。
线路巡视要求
❖11.线路与各电压等级配电线路等的垂直交叉 距离是否符合规定，同时要做好记录。
❖七、沿线环境
1.杂物 2.违章建筑 3.施工单位 4.安全距离 5.易燃易爆 6.通道、警示牌 7.自然灾害
10kV电力电缆线路
❖10kV电力电缆线路
1.路面、电缆沟盖板 2.电缆路径 3.沿桥梁敷设的电缆 4.隧道内的电缆 5.铭牌、警示牌 6.中间头、终端头、
引出线接点、露出地面的一段
10kV电缆分大风应沿线路上 风侧行走。
❖3.遇有威胁到巡视人员的恶劣天气时，应停 止工作。
❖4.巡视时禁止攀登树木和杆塔，禁止修剪树 木。
❖5.巡视时车辆要遵守交通法规意面发生交通 意外。
❖6.夜间要穿着反光衣和照明应急灯。
线路巡视要求
❖7.偏僻山区、夜间巡线时必须两人进行，选 择恰当的巡视路线，防止失足跌落及山泥倾 泻。

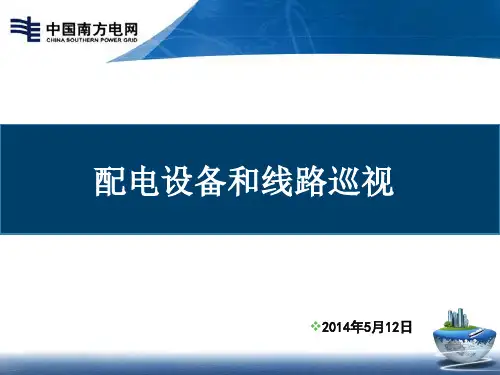

配电设备和线路巡视
❖2014年5月12日
❖定期巡视 ❖特殊巡视 ❖夜间巡视 ❖故障巡视 ❖监察巡视
线路巡视
定期巡视
❖定期巡视是由配电运行人员按一定周期进行 的一种巡视，其目的是掌握配电设备运行状 况及沿线环境变化情况。定期巡视期间应结 合做好护线宣传工作。定期巡视一般允许一 人进行。
❖10kV架空线路及10kV室内配电站箱变。台 变。市区每月至少一次，郊区及农村每两个 月至少一次。10kV电缆线路及10kV开关站 每月至少一次。低压线路设备每季度至少一 次。
10kV架空配电线路
❖四、横担和金具
1.横担 2.金具
10kV架空配电线路
❖五、架空导线
1.导线 2.三相弛度 3.最小间隙 4.绝缘层、接头 5.杂物、导电物
10kV架空配电线路
❖六、线路交叉跨越
10kV配电线路与各 电压等级电力线路、 弱电线路等的垂直 交叉距离是否符合 规定。
10kV架空配电线路
