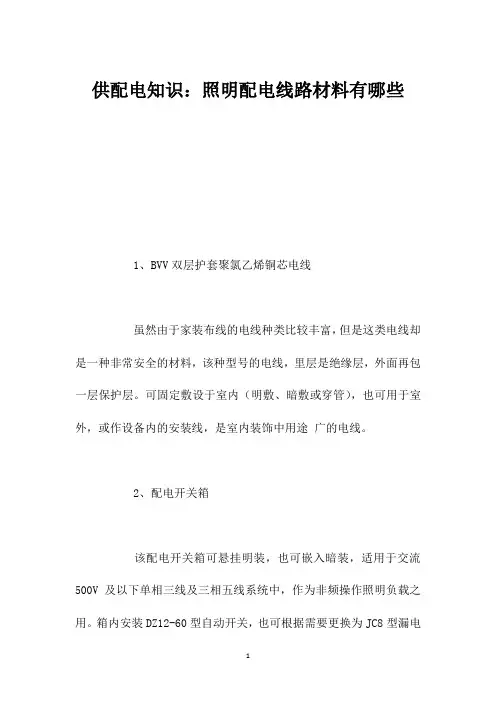

供配电知识：照明配电线路材料有哪些
1、BVV双层护套聚氯乙烯铜芯电线
虽然由于家装布线的电线种类比较丰富，但是这类电线却是一种非常安全的材料，该种型号的电线，里层是绝缘层，外面再包一层保护层。

可固定敷设于室内（明敷、暗敷或穿管），也可用于室外，或作设备内的安装线，是室内装饰中用途广的电线。

2、配电开关箱
该配电开关箱可悬挂明装，也可嵌入暗装，适用于交流500V及以下单相三线及三相五线系统中，作为非频操作照明负载之用。

箱内安装DZ12-60型自动开关，也可根据需要更换为JC8型漏电
开关或插座。

3、空气自动开关
DZ12-60系列塑壳自动开关，内有热脱扣器和电磁式脱扣器装置，具有过载及短路保护性能，使电器设备不因过载而损坏，电线导线不因短路而烧毁。

适用于交流50-60Hz，电压500V的电路中，作不频繁地接通和断电之用。

4、用电器具（灯具、电器、插座、开关）
室内装饰工程中的用电器具主要指各式灯具、电器插座、开关装置等。

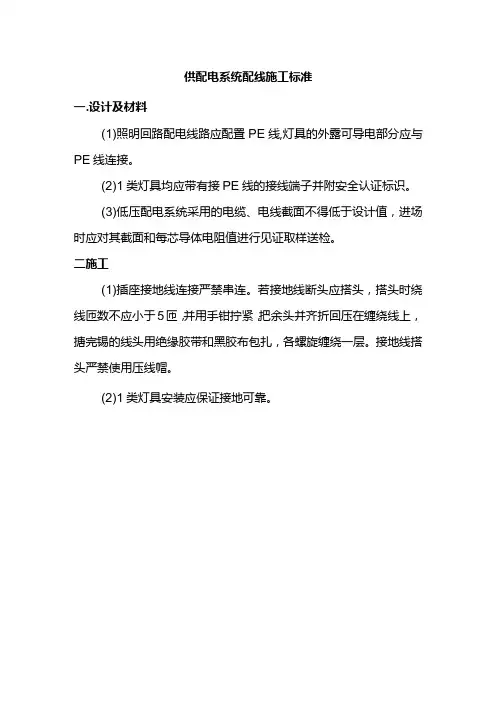

供配电系统配线施工标准
一.设计及材料
(1)照明回路配电线路应配置PE线,灯具的外露可导电部分应与PE线连接。

(2)1类灯具均应带有接PE线的接线端子并附安全认证标识。

(3)低压配电系统采用的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。

二施工
(1)插座接地线连接严禁串连。

若接地线断头应搭头，搭头时绕线匝数不应小于5匝，并用手钳拧紧，把余头并齐折回压在缠绕线上，搪完锡的线头用绝缘胶带和黑胶布包扎，各螺旋缠绕一层。

接地线搭头严禁使用压线帽。

(2)1类灯具安装应保证接地可靠。

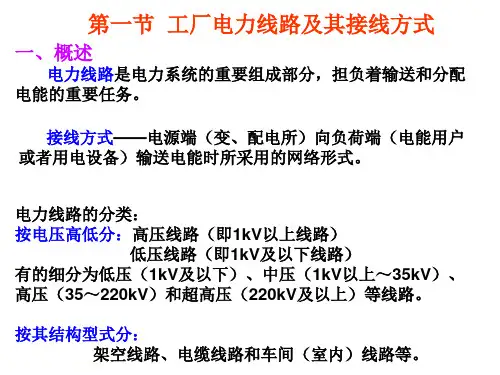

供配电线路结构与敷设方法分析【摘要】电力线路是电力系统的重要组成部分，担负着输送和分配电能的重要任务。

本文主要对架空线路及电缆线路的结构与敷设进行了分析。

【关键词】架空线路；电缆线路；结构；敷设一、架空线路的结构架空线路由导线、电杆、横担、绝缘子和线路金具等主要元件组成。

为了加强电杆的稳定性，有的电杆还需安装拉线。

架空线路相对电缆线路而言，成本低、投资少，安装方便，易于发现和排除故障等，所以架空线路在过去应用相当广泛。

现在35kv及以上的线路仍主要采用架空线路，10kv及以下的线路采用架空线路，主要应用于乡镇农网。

（一）架空线路的导线输配电线路依靠导线进行长距离、大容量的电能输送。

因此，为减少电能损耗和降低电压损耗，导线必须具有良好的导电性（电阻率低）。

导线架设在露天的两个电杆之间，要经常承受自身重量和冰雪重量以及风力等外力的作用（力学上称为张力），并要长期承受大气中各种有害物质的侵蚀。

因此，导线还必须具有一定的机械强度和耐腐蚀性.尽可能地质轻和价廉。

常见的导线材质有铜、铝和钢。

铝的导电性接近于铜，而价格比铜低很多，但机械强度不如铜和钢。

钢的导电性比铜、铝差很多，且易腐蚀。

所以，钢导线只用来充当避雷线，或为铝导线增加机械强度。

架空线路架设距离长、金属用量大，一般不用铜导线，以节约贵重金属铜。

（二）电杆和拉线电杆是支持导线的支柱，以保证导线对地有足够的距离。

架空线路大多采用水泥杆，因水泥杆有足够的机械强度，且经久耐用、价廉和便于搬运、安装。

对机械强度要求更高的大跨距电杆，需采用铁塔。

所以，电杆又称杆塔。

常见110kv及以上的架空线路采用铁塔，35kv甚至l00kv的架空线路在跨越河流、山涧时，常需采用铁塔。

电杆在架空线路中的位且不同，所起的作用不同，所以电杆分为直线杆（中间杆）、分段杆（耐张杆）、转角杆、分支杆、终端杆和跨越杆等形式。

各种杆型在低压架空线路上应用的示意图如图1。

1、5、11、14终端杆；2、9分支杆；3-转角杆；4、67、10-直线杆（中间杆）；8-分段杆（耐张杆）；12、13-跨越杆对受力不平衡的电杆，如终端杆、分支杆、转角杆、耐张杆等往往要紧拉线，以平衡电杆上的作用力，防止电杆倾倒。

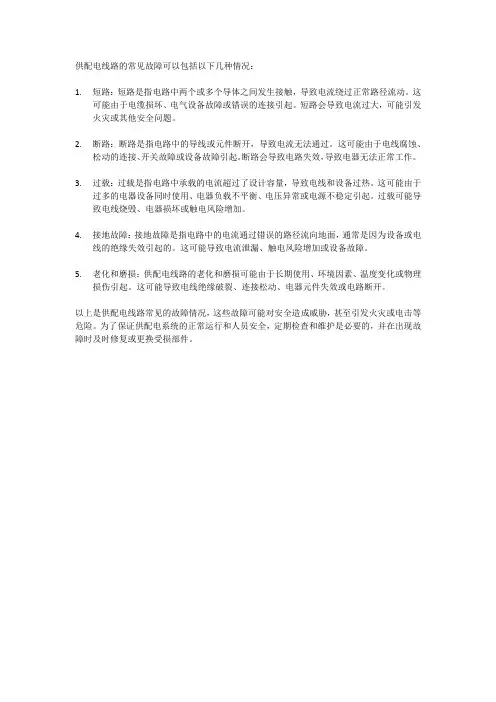

供配电线路的常见故障可以包括以下几种情况：
1.短路：短路是指电路中两个或多个导体之间发生接触，导致电流绕过正常路径流动。

这
可能由于电缆损坏、电气设备故障或错误的连接引起。

短路会导致电流过大，可能引发火灾或其他安全问题。

2.断路：断路是指电路中的导线或元件断开，导致电流无法通过。

这可能由于电线腐蚀、
松动的连接、开关故障或设备故障引起。

断路会导致电路失效，导致电器无法正常工作。

3.过载：过载是指电路中承载的电流超过了设计容量，导致电线和设备过热。

这可能由于
过多的电器设备同时使用、电器负载不平衡、电压异常或电源不稳定引起。

过载可能导致电线烧毁、电器损坏或触电风险增加。

4.接地故障：接地故障是指电路中的电流通过错误的路径流向地面，通常是因为设备或电
线的绝缘失效引起的。

这可能导致电流泄漏、触电风险增加或设备故障。

5.老化和磨损：供配电线路的老化和磨损可能由于长期使用、环境因素、温度变化或物理
损伤引起。

这可能导致电线绝缘破裂、连接松动、电器元件失效或电路断开。

以上是供配电线路常见的故障情况，这些故障可能对安全造成威胁，甚至引发火灾或电击等危险。

为了保证供配电系统的正常运行和人员安全，定期检查和维护是必要的，并在出现故障时及时修复或更换受损部件。

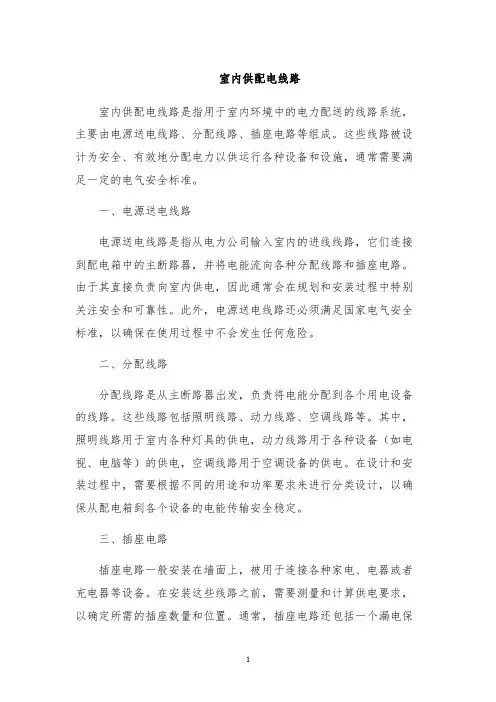

室内供配电线路
室内供配电线路是指用于室内环境中的电力配送的线路系统，主要由电源送电线路、分配线路、插座电路等组成。

这些线路被设计为安全、有效地分配电力以供运行各种设备和设施，通常需要满足一定的电气安全标准。

一、电源送电线路
电源送电线路是指从电力公司输入室内的进线线路，它们连接到配电箱中的主断路器，并将电能流向各种分配线路和插座电路。

由于其直接负责向室内供电，因此通常会在规划和安装过程中特别关注安全和可靠性。

此外，电源送电线路还必须满足国家电气安全标准，以确保在使用过程中不会发生任何危险。

二、分配线路
分配线路是从主断路器出发，负责将电能分配到各个用电设备的线路。

这些线路包括照明线路、动力线路、空调线路等。

其中，照明线路用于室内各种灯具的供电，动力线路用于各种设备（如电视、电脑等）的供电，空调线路用于空调设备的供电。

在设计和安装过程中，需要根据不同的用途和功率要求来进行分类设计，以确保从配电箱到各个设备的电能传输安全稳定。

三、插座电路
插座电路一般安装在墙面上，被用于连接各种家电、电器或者充电器等设备。

在安装这些线路之前，需要测量和计算供电要求，以确定所需的插座数量和位置。

通常，插座电路还包括一个漏电保
1。

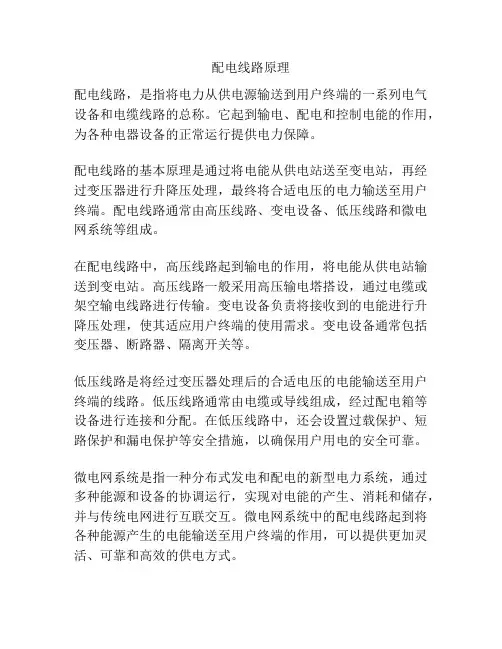

配电线路原理
配电线路，是指将电力从供电源输送到用户终端的一系列电气设备和电缆线路的总称。

它起到输电、配电和控制电能的作用，为各种电器设备的正常运行提供电力保障。

配电线路的基本原理是通过将电能从供电站送至变电站，再经过变压器进行升降压处理，最终将合适电压的电力输送至用户终端。

配电线路通常由高压线路、变电设备、低压线路和微电网系统等组成。

在配电线路中，高压线路起到输电的作用，将电能从供电站输送到变电站。

高压线路一般采用高压输电塔搭设，通过电缆或架空输电线路进行传输。

变电设备负责将接收到的电能进行升降压处理，使其适应用户终端的使用需求。

变电设备通常包括变压器、断路器、隔离开关等。

低压线路是将经过变压器处理后的合适电压的电能输送至用户终端的线路。

低压线路通常由电缆或导线组成，经过配电箱等设备进行连接和分配。

在低压线路中，还会设置过载保护、短路保护和漏电保护等安全措施，以确保用户用电的安全可靠。

微电网系统是指一种分布式发电和配电的新型电力系统，通过多种能源和设备的协调运行，实现对电能的产生、消耗和储存，并与传统电网进行互联交互。

微电网系统中的配电线路起到将各种能源产生的电能输送至用户终端的作用，可以提供更加灵活、可靠和高效的供电方式。

总而言之，配电线路通过不同的设备和线路，将电能从供电源输送至用户终端。

它是电力系统中必不可少的部分，保障了各种电器设备的正常运行，为人们的生活和工作提供了便利。

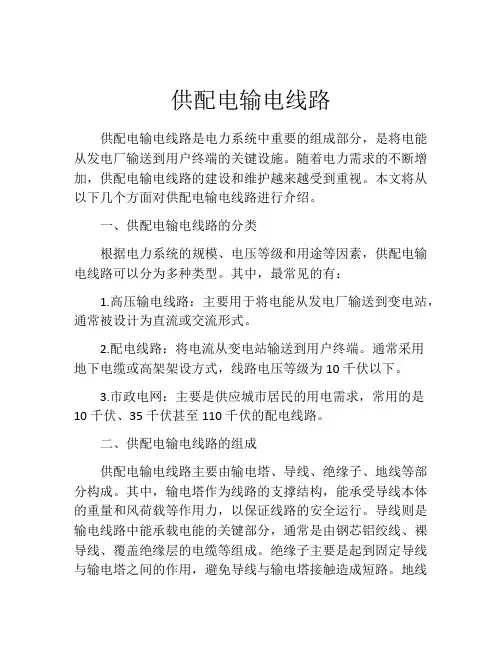

供配电输电线路供配电输电线路是电力系统中重要的组成部分，是将电能从发电厂输送到用户终端的关键设施。

随着电力需求的不断增加，供配电输电线路的建设和维护越来越受到重视。

本文将从以下几个方面对供配电输电线路进行介绍。

一、供配电输电线路的分类根据电力系统的规模、电压等级和用途等因素，供配电输电线路可以分为多种类型。

其中，最常见的有：1.高压输电线路：主要用于将电能从发电厂输送到变电站，通常被设计为直流或交流形式。

2.配电线路：将电流从变电站输送到用户终端。

通常采用地下电缆或高架架设方式，线路电压等级为10千伏以下。

3.市政电网：主要是供应城市居民的用电需求，常用的是10千伏、35千伏甚至110千伏的配电线路。

二、供配电输电线路的组成供配电输电线路主要由输电塔、导线、绝缘子、地线等部分构成。

其中，输电塔作为线路的支撑结构，能承受导线本体的重量和风荷载等作用力，以保证线路的安全运行。

导线则是输电线路中能承载电能的关键部分，通常是由钢芯铝绞线、裸导线、覆盖绝缘层的电缆等组成。

绝缘子主要是起到固定导线与输电塔之间的作用，避免导线与输电塔接触造成短路。

地线则是为了保证线路的安全，避免触电事故发生而设置的并与地面接触的金属导线。

三、供配电输电线路的运行原理在电力输送中，供配电输电线路起到了重要的作用。

主要原理是在转换电能时损失一定的电能，也就是线路损耗。

同时，线路本身也会受到风压、温度变化等因素的影响导致线路变形或拉断等情况。

此时，需要对线路进行维护，例如更换松散的绝缘子、修复并加强输电塔等。

四、供配电输电线路的优缺点供配电输电线路有以下的优缺点：优点：1.能够满足不同等级的用电需求。

2.输电距离较远，能满足长距离输电的需要。

3.投资较小，适应各地物价存在的差异。

4.可靠性高，安装经济效益高。

缺点：1.线路安装过程中对环境和交通产生破坏。

2.场地占用较高，对土地的使用造成浪费。

3.受天气和地质条件的影响大，对运行安全带来影响。

认识供配电线路中的主要部件及元器件高压供配电线路是由各种高压供配电元器件和设备组合连接而成的，识读高压供配电线路之前，首先需要认识常见的高压供配电设备，了解其功能及其在线路图中的表示方法（对应的线路符号），能够根据线路图中符号识别各种设备名称，并根据不同设备的功能特点，了解其在线路中起到的作用，从而了解整个线路图所表达的内容。

例如，图所示为典型的高压供配电线路（高压变电所的主接线图），首先根据线路图中各符号表示的含义建立起与实物的对应关系。

从图可看出，该高压供配电线路主要由电源输入端（WL）、电力变压器（T1、T2）、电压互感器（TV1）、电流互感器（TA）、多个高压隔离开关（QS1～QS9 等）、多个高压断路器（QF1～QF4 等）、多个高压熔断器（FU1～FU3）以及避雷器（F1～F4），经电缆和两条母线WB1、WB2构成的。

不同的高压供配电线路，所采用的高压供配电设备和数量也不尽相同，要熟悉和掌握高压供配电线路中主要部件的图形符号和文字符号的代表含义，还应了解各部件的功能特点，以便于对线路进行分析识读。

下面介绍几种高压供配电线路中常用的高压电气设备。

（1）高压断路器高压断路器（QF）是高压供配电线路中具有保护功能的开关装置，当高压供配电的负载线路中发生短路故障时，高压断路器会自行断路进行保护。

图2所示为高压供配电线路中常用的高压断路器实物外形及对应的图形符号和文字标识。

高压断路器实物外形及对应的图形符号和文字标识其中，真空断路器主要用于总电源开关，油断路器也可用于高压电源开关，过电流断路器是具有过电流保护功能的开关装置。

（2）高压隔离开关高压隔离开关（QS）用于隔离高压电，保护高压电气设备的安全，需与高压断路器配合使用。

高压隔离开关没有灭弧的功能，因此不能用于会产生电弧的场合（强电流）。

图3所示为高压隔离开关的实物外形及对应的图形符号和文字标识。

高压隔离开关及对应的图形符号和文字标识（3）高压熔断器高压熔断器（FU）是用于保护高压供配电线路中设备安全的装置。

供配电线路运行维护管理中的问题与对策分析摘要：电力供配电线路结构正积极进行调整，线路覆盖范围不断增加，并且在电力供配电系统运作过程中，因为长度与供电范围都相对比较大，所以容易受到多方面因素的干扰，从而引发各式各样的问题，对此也就使得电能的质量供给要求随之提高。

相关工作人员一定要注重做好供配电线路运行的维护和管理工作，及时发现与处理故障问题，并采取有效的防护措施，保证供配电线路具有更强的安全性，并能持续、稳定、可靠的运作。

关键词：供配电线路；维护管理问题；对策引言从我国整体电力行业发展角度来说，各企业依旧存在一些发展问题。

为此，各电力企业应进一步提升自身安全运行意识，明确线路建设之中可能出现的安全隐患，并设定针对性解决策略。

与此同时，还要依靠用电工程线路安全技术引进，让线路维护方案得到更新，帮助工作人员了解具体的线路运行状态，确保电力系统始终的稳定运行。

1电力供配电线路运行问题分析1.1配电网信息不够完善随着计算机技术的不断成熟，现阶段的电气供配电设备运行都是依靠配电网信息平台来进行的，这种信息化电气供配电设备运行平台不仅能够自动对所有的电力根据用户需求进行分配，而且在一定程度上还能够对配电设备线路起到实时监测的作用。

而在配电网信息平台应用过程中其所存在的不足之处也不断地显现了出来，现阶段的配电网信息还不够完善，一方面体现为其内部功能的健全，不管是停电管理还是设备故障抢修管理等都还存在着较大的问题，另一方面则体现为数据处理分析方面，电气供配电设备运行过程中会产生大量的信息数据，这些数据对于配电工作的进行有着极其重要的作用，而配电网信息平台的建设则缺少这些数据，这也就导致电气供配电设备运行过程中，配电网信息平台所能够发挥的作用将会受到较大的局限性。

1.2线路缺陷在进行电力供配电线路施工作业中，如果施工水平有限，就可能引起线路质量、水平无法达到电力安全、经济、高效输送的要求。

比如，线路可能发生电线杆高度不足、线路跨度太大、导线强度损坏、导线连接处未按要求处理、杆塔埋深不达标、金具安装不合理等情况。
