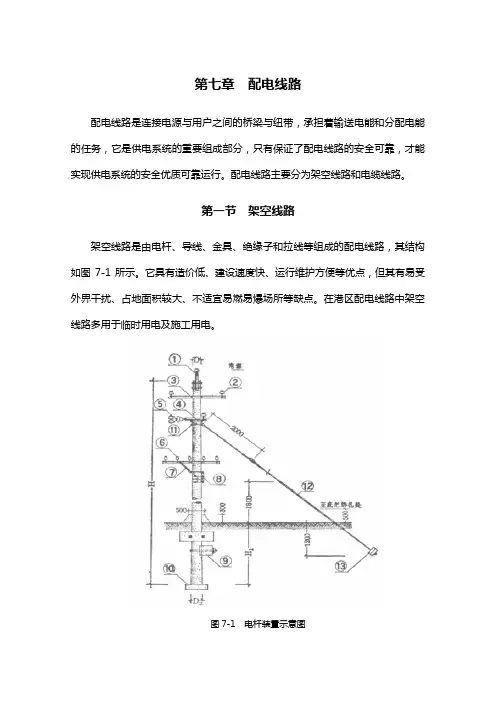

第七章配电线路配电线路是连接电源与用户之间的桥梁与纽带，承担着输送电能和分配电能的任务，它是供电系统的重要组成部分，只有保证了配电线路的安全可靠，才能实现供电系统的安全优质可靠运行。
配电线路主要分为架空线路和电缆线路。
第一节架空线路架空线路是由电杆、导线、金具、绝缘子和拉线等组成的配电线路，其结构如图7-1所示。
它具有造价低、建设速度快、运行维护方便等优点，但其有易受外界干扰、占地面积较大、不适宜易燃易爆场所等缺点。
在港区配电线路中架空线路多用于临时用电及施工用电。
图7-1 电杆装置示意图1—高压杆头2—高压针式绝缘子3—横担垫铁4—双横担5—悬式加蝶式绝缘子6—低压针式绝缘子7—单支撑8—低压蝶式绝缘子9—卡盘10—底盘11—拉线抱箍12—拉线13—拉线盘一、架空线路专用术语（一）档距：相邻两电杆之间的水平距离，称为档距，常用L表示，如图7-2所示。
（二）限距：导线对地面或对被跨越设施的最小距离，一般是指导线最低点到地面的最小允许距离，常用h表示，如图7-2所示。
（三）弧垂：相邻两电杆导线悬挂点连线与最低点之间的垂直距离，称为弧垂，用f表示，如图7-2所示。
（四）电杆埋深：电杆埋入土壤中的深度，称为电杆埋深，用h。
表示，如图7-2所示。
图7-2 档距、限距、弧垂、电杆埋深示意图（五）线间距离：两相导线之间的水平距离，称为线间距离。
（六）跳线：连接承力电杆(耐张和转角)两侧导线的引线，称为跳线，也称引流线。
（七）导线初伸长：当导线初次受到外加拉力而引起的永久性变形(沿着导线轴线伸长)，称为导线初伸长。
二、架空线路主要部件作用（一）电杆电杆是用来架设导线的，要求它应有足够的机械强度，且便于搬运和安装。
目前架空配电线路中使用较多的是钢筋混凝土电杆。
钢筋混凝土电杆是用水泥、黄砂、石子和钢筋浇制而成，它的使用年限长，维修费用少。
架空线路的电杆，按其作用可分为直线杆、耐张杆、转角杆、终端杆、分支杆等五种，如图7-3所示。
