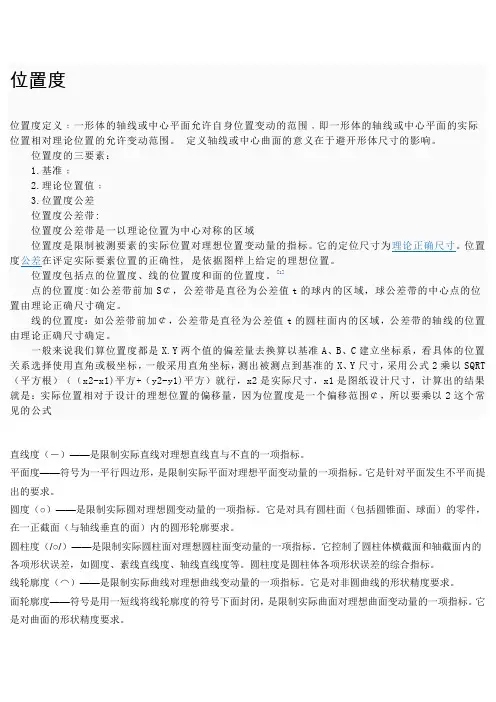

位置度位置度定义﹕一形体的轴线或中心平面允许自身位置变动的范围﹐即一形体的轴线或中心平面的实际位置相对理论位置的允许变动范围。

定义轴线或中心曲面的意义在于避开形体尺寸的影响。

位置度的三要素：1.基准﹔2.理论位置值﹔3.位置度公差位置度公差带:位置度公差带是一以理论位置为中心对称的区域位置度是限制被测要素的实际位置对理想位置变动量的指标。

它的定位尺寸为理论正确尺寸。

位置度公差在评定实际要素位置的正确性, 是依据图样上给定的理想位置。

位置度包括点的位置度、线的位置度和面的位置度。

[1]点的位置度:如公差带前加S￠，公差带是直径为公差值t的球内的区域，球公差带的中心点的位置由理论正确尺寸确定。

线的位置度：如公差带前加￠，公差带是直径为公差值t的圆柱面内的区域，公差带的轴线的位置由理论正确尺寸确定。

一般来说我们算位置度都是X.Y两个值的偏差量去换算以基准A、B、C建立坐标系，看具体的位置关系选择使用直角或极坐标，一般采用直角坐标，测出被测点到基准的X、Y尺寸，采用公式2乘以SQRT （平方根）（（x2-x1)平方+（y2-y1)平方）就行，x2是实际尺寸，x1是图纸设计尺寸，计算出的结果就是：实际位置相对于设计的理想位置的偏移量，因为位置度是一个偏移范围￠，所以要乘以2这个常见的公式直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。
