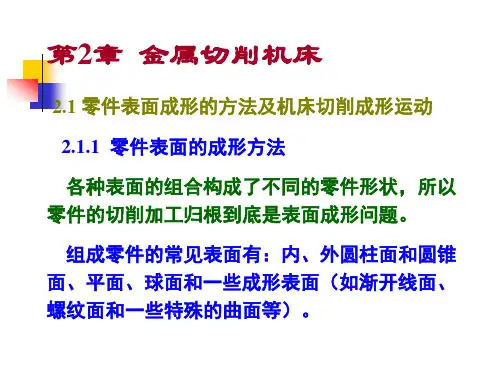

第2章 金属切削机床
2.1 零件表面成形的方法及机床切削成形运动 2.1.1 零件表面的成形方法 各种表面的组合构成了不同的零件形状，所以 零件的切削加工归根到底是表面成形问题。 组成零件的常见表面有：内、外圆柱面和圆锥 面、平面、球面和一些成形表面（如渐开线面、 螺纹面和一些特殊的曲面等）。
2－1机器零件的组成表面
传动链包括各种传动机构，如带传动、 定比齿轮副、齿轮齿条副、丝杠螺母副、 蜗轮蜗杆副、滑移齿轮变速机构、离合器 变速机构、交换齿轮或挂轮架以及各种电 的、液压的和机械的无级变速机构、数控 机床的数控系统等。上述各种机构又可以 分为具有固定传动比的“定比机构”（例 如定比齿轮副、齿轮齿条副、丝杠螺母副 等）和可变换传动比的“换置机构”（例 如齿轮变速箱、挂轮架、各类无级变速机 构等）两类。
床、其它机床。每一大类机床中，按结构、性能、
工艺范围、布局形式和结构的不同，还可细分为若 干组，每一组又细分为若干系（系列）。
3）机床型号的编制方法 按1985年国家机械工业部颁布的《金属切 削机床型号编制方法》部颁标准（JB1838-85） 和1994年国家标准局颁布的《金属切削机床型 号编制方法》国家推荐标准（GB/T15375-94），
图2-10 卧式车床所能加工的典型表面
车床按其用途和结构的不同可分为：普通车 床、六角车床、立式车床、塔式车床、自动和半
自动车床、数控车床等等。普通车床是车床中应
用最广泛的一种，约占车床总数的60%，其中 CA6140 卧式车床为目前最为常见的型号之一。 为正确选择和合理使用机床，应了解机床的技术 性能。通常机床的技术性能包括：工艺范围、机
普通机床型号用下列方式表示。
（◎） ○ （○） ◎ ◎ （×◎）（○）（/◎）

项合并使用，即： δ装夹+δ对定<= 2T/3
特点：易于保证定位精度，装夹所用时间短夹具装夹过程
（二）夹具装夹误差 因采用夹具装夹，而造成加工表面的尺寸、
位置误差称为夹具装夹误差。 夹具装夹误差由三个方面的误差组成：
工件装夹误差δ装夹
对定误差δ对定
过程误差δ过程
（1）工件装夹误差δ装夹：与工件在夹具中装 夹有关的加工误差。
包括：定位误差δ定位： 工件在夹具中定位不准确所造成的加工误差。
夹紧误差δ夹紧：夹紧时，因工件或夹具 变形所造成的加工误差。
（2）对定误差δ对定：与夹具相对于刀具及 切削成形运动有关的加工误差。
包括：对刀误差δ对刀：夹具相对于刀具位 置有关的加工误差。
夹具位置误差δ位置：夹具相对成形运动 位置有关的加工误差。
（一）直接装夹：工件定位基准面与机 床上的装夹面紧密帖合而定位，进而夹 紧的装夹方式称为直接装夹。
（二）找正装夹：以工件的有关表面或专 门划出的线痕作为定位的依据，然后夹 紧工件的装夹方式称为找正装夹。
（三）夹具装夹：先根据工件某一工序的加工 要求设计、制造夹具，工件定位基准面与夹 具上的定位面紧密帖合而定位，然后夹紧的 装夹方式称为夹具装夹。
第二章 工件的装夹及夹具设计 2-1 概述
一、装夹的概念 装夹：将工件在机床或夹具上定位、夹紧的
过程称为装夹。 定位：工件在机床或夹具上占据正确位置
的过程称为定位。 夹紧：为保持工件的正确定位而将工件夹
牢的过程称为夹紧。
工件夹紧时可以 先定位，后夹紧 也可以 定位和夹紧同时进行
二、装夹的方法：共有三种
（3）过程误差δ过程：与加工过程中一些因 素有关的加工误差。
加工误差不等式：为了得到合格产品，上述 各项误差之和应小于等于公差T，即：

任课教师：胡迎春 班级：13级车、铣、钳 日期：4.28第二章锻压单元计划目的要求 1、掌握锻造的分类及工艺过程。

2、了解锻造的特点及应用。

3、掌握冲压的分类、特点及应用。

4、能够准确的判断锻造缺陷及产生的原因。

重点 1、锻造的分类及工艺过程。

2、冲压的分类。

3、锻造中的缺陷及产生的原因。

难点 自由锻与模锻的区别、冲压的不同工序。

课时安排 概述（1个课时）金属的加热和锻件冷却（1个课时）自由锻（2个课时）模锻（1个课时）冲压（1个课时）复习（1个课时）讲解习题册（1个课时）任课教师：胡迎春 班级：13级车、铣、钳 日期：4.29课程名称 机械制造工艺基础授课内容 教材对应位置 审批：压力加工 章 节二 1授课时数 1 授课时间 第二周 授课方式 讲授法教学目标认 知 目 标 掌握锻压的定义分类。

掌握锻造、冲压的定义及分类。

了解锻造、冲压的特点。

了解其他的压力加工的方法。

情 感 目 标 开拓思维，全面灵活的考虑、处理问题专业能力目标 锻压的定义及分类。

锻造冲压的定义分类。

教学重难点 教学重点 锻压的定义及分类。

锻造冲压的定义分类。

教学难点 压力加工的工序突破方法 通过观看锻压的加工视频、例举常见的锻压零件的实例加强理解。

自主探究 学生自行讨论在实际中所见到的锻压。

教 具 多媒体教学过程 主要内容及步骤组织教学 维持秩序、清点人数导入新课 把原材料制成毛坯是零件加工的前提，通常是由热加工工序来完成。

确定零件的结构时，必须与毛坯制造的工艺特点相适应，机械加工常用的毛坯有铸件、锻件、焊件和型材。

本章着重介绍应用普遍的锻压。

讲授新课 第二章 锻压§2－1 压力加工锻压：对坯料施加外力，使其产生塑性变形、改变尺寸、形状及改善性能，用以制造机械零件、工件或毛坯的成形加工方法。

一、锻造教学过程 主 要 教 学 内 容 及 步 骤讲授新课锻造：在加压设备及工（模）具的作用下，使金属坯料或铸锭产生局部或全部的塑性变形，以获得一定几何形状、尺寸和质量的锻件的加工方法。

2019年8月17日星期六
3)主轴转速 主轴正转时的最高转速为（V带传动滑动率取0.02）
n主
1 450
130 （1 0.02） 230
56 38
39 41
63 50
1 419
r/min
主轴正转时的最低转速为（V带传动滑动率取0.02）
n主
1 450
130 （1 0.02） 230
溜板箱； 12—进给箱； 13—挂轮箱 2019年8月17日星期六
1.床身 床身是用于支承和连接若干
部件，并带有导轨的基础部件。 2.主轴箱
主轴箱固定在床身的左面， 箱内装有主轴，主轴的端部安装 卡盘等夹具来装夹工件。 3.床鞍
床鞍安装在床身导轨上，在 溜板箱的带动下沿床身导轨做纵 向移动，其顶部安装刀架。 4.刀架
2.1.3 车削用量
车外圆时，工件的旋转运动为主运动，车刀的纵向走刀和横向 走刀为进给运动。其车削用量包括车削速度、进给量和背吃刀量。
车削速度
进给量
背吃刀量
车削速度vc是指 车刀切削刃与工 件接触点上主运 动的最大线速度， 单位为m/min。
进给量f是指工件 每转一圈，车刀 沿进给运动方向 移动的距离，又 称为走刀量，单 位为mm/r。
51 43
22 58

20 80

20 80

26 58
10
r/min
2019年8月17日星期六
2.进给运动传动链 1）车削螺纹
车削不同螺距的螺纹时，主轴与刀具之间必须保持严格的运 动关系，即主轴每转一转，刀具移动一个被加工螺纹导程Ph的距 离。车削螺纹的运动平衡式为：
Ph l主轴 u Ph丝杠
