第1 章习题参考答案第1 章练习题（单项选择）1X1-1 答案：①同一台机床1X1-2 答案：①材料去除法1X1-3 答案：③分层制造1X1-4 答案：③相切法1X1-5 答案：③不断地把切削层投入切削的运动1X1-6 答案：①砂轮的回转运动1X1-7 答案：②均由刀具来完成1X1-8 答案：②锻件1X1-9 答案：①铸件1X1-10 答案：①设计1X1-11 答案：②一面两孔1X1-12 答案：④正常加工1X1-13 答案：③粗车-半精车-精车（此题序号错）1X1-14 答案：④粗车—半精车—粗磨—精磨1X1-15 答案：①粗镗—半精镗—精镗1X1-16 答案：①切削加工之前1X1-17 答案：①上道工序尺寸公差与本道工序尺寸公差之和1X1-18 答案：③增环的下偏差之和减去减环的上偏差之和1X1-19 答案：④各组成环公差平方和的平方根1X1-20 答案：①成组技术1X1-21 答案：①寻找最短路径1X1-22 答案：④机械加工工艺过程1X1-23 答案：③辅助基准1X1-24 答案：②零件结构对加工可行性的影响1X1-25 答案：③减少了零件生产的单件工时1X1-26 答案：③Ta＋Tb1X1-27 答案：①钻孔1X1-28 答案：③模锻的毛坯1X1-29 答案：②工序第1 章练习题（多项选择）1X2-1 答案：①加工表面②切削刀具1X2-2 答案：①广泛采用高效专用设备和工具②设备通常布置成流水线形式③广泛采用互换装配方法1X2-3 答案：①CAD 技术②计算机数控技术④材料科学1X2-4 答案：①主运动②进给运动1X2-5 答案：①单独由工件②单独由刀具③分别由工件和刀具④分别由刀具和工件1X2-6 答案：①工件的转动②工件的平动③刀具的转动④刀具的平动1X2-7 答案：①切削速度②进给量③切削深度1X2-8 答案：①类别代号③组别和型别代号④主要性能参数代号1X2-9 答案：①工作台面的平面度②导轨的直线度③溜板运动对主轴轴线的平行度1X2-10 答案：①保证相互位置关系原则②保证加工余量均匀分配原则1X2-11 答案：②有利于保证被加工面之间的位置精度③可以简化夹具设计与制造1X2-12 答案：①车削②铣削③磨削④拉削1X2-13 答案：①提高加工表面尺寸精度②提高加工表面形状精度③降低加工表面粗糙度1X2-14 答案：①先基准后其他②先主后次③先面后孔1X2-15 答案：①易于保证加工面之间的位置精度②便于管理④可以减小工件装夹时间1X2-16 答案：③上一工序表面粗糙度和表面缺陷层厚度④上一工序留下的形位误差1X2-17 答案：③派生式④创成式1X2-18 答案：①成组编码法②形面描述法④从CAD 系统直接获取零件信息1X2-19 答案：①易于理解②易于编程1X2-20 答案：①基本时间②辅助时间④工作地服务时间1X2-21 答案：①装卸工件时间②开停机床时间③测量工件时间1X2-22 答案：①缩短基本时间②缩短辅助时间④缩短工作地服务时间1X2-23 答案：①设计变量②目标函数③约束条件1X2-24 答案：①切削速度②进给量1X2-25 答案：①最短工序时间②最小工序成本③最大工序利润第2 章练习题（判断题）1X3-1 答案：∨1X3-2 答案：×1X3-3 答案：∨1X3-4 答案：×1X3-5 答案：×1X3-6 答案：×1X3-7 答案：∨1X3-8 答案：×提示：划线找正装夹精度不高，很少用于精加工工序。
机械制造工艺学部分习题解答1第一章绪论（第3版P21-24）1-6什么是机械加工工艺过程？什么是机械加工工艺系统?答：机械加工工艺过程是机械产品生产的过程的一部分，是直接生产过程，其原意是指采取金属切削刀具来加工工件或磨具来加工工件，使之达到所要求的形状、尺寸、表面粗糙度和力学物理性能，成为合格零件的生产过程。
机械加工工艺系统是零件进行机械加工时，必须具备一定的条件，即要有一个系统来支持。
通常，一个系统是由物质分系统、能量分系统和信息分系统所组成。
1-7什么是工序、安装、工位、工步和走刀？1.工序：一个(或一组)工人在一个工作地点对一个(或同时对几个)工件连续完成的那一部分工艺过程。
2.安装：如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容称为一个安装。
3.工位：在工件的一次安装中，通过分度(或移位)装置，使工件相对于机床床身变换加工置，则把每一个加工位置上的安装内容称为工位。
4.工步：加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的工位内容，称为一个工步。
5.走刀：切削刀具在加工表面上切削一次所完成的工步内容，称为一次走刀。
1-8某机床厂年产CA6140车床2000台，已知机床主轴的备品率为14%，机械加工废品率为4％，试计算机床主轴的年生产纲领。
从生产纲领来分析，试说明属于何种生产类型？工艺过程有何特点？若1年工作日为250天，试计算每月（按21天计算）的生产批量。
答：（1）机床主轴的年生产纲领N=Qn(1+α%+θ%)=2000×1×(1+14%+4%)=2360件/年机床主轴属于中型机械，查表1-5（教材P12）属于大批生产的生产类型。
（2）工艺过程特点（根据表1-6（P12））a)采用模锻制造毛坯，毛坯精度高，加工余量小；b)采用专用机械加工设备流水线生产；c)采用专用工装夹具；d)采用详细的工艺规程，用工序卡、操作卡及调整卡管理生产。
《机械制造工艺与装备（第三版）习题册》参考答案第一章机械加工工艺规程§1―1基本概念一、填空题（将正确答案填写在横线上）1.工艺过程操作方法2.形状零件3.安装工位工步进给4.正确5.定位6.安装7.加工表面切削用量工具8.进给9.年产量10.单件成批大量11.小批中批大批12.工序工艺参数二、判断题（正确的，在括号内打√；错误的，在括号内打×）1.√2.×3.√4.√5.√6.×三、选择题（将正确答案的序号填写在括号内）1.B2.D3.B4.D四、名词解释答案：略。
五、简答题答案：略。
六、应用题答：该工件的加工有一道工序，一个安装，一个工位，三个工步。
§1―2基准的选择一、填空题（将正确答案填写在横线上）1.设计工艺2.工序定位测量装配3.正确4.点线面5.测量6.粗精7.加工余量位置精度8.重要9.加工10.定位设计11.基准统一12.互为基准二、判断题（正确的，在括号内打√；错误的，在括号内打×）1.×2.√3.×4.×5.√6.×7.×8.×三、选择题（将正确答案的序号填写在括号内）1.A2.A3.A4.D5.B6.C7.C8.C9.A10.C11.A12.B四、名词解释答案：略。
五、简答题答案：略。
六、应用题1．答：选用毛坯φ60mm外圆及轴肩作为粗基准，粗加工φ180mm大外圆、断面、φ40mm孔；装夹φ180mm大外圆加工φ60mm外圆至要求，装夹φ60mm外圆车削齿轮各尺寸。
因为φ60mm外圆及轴肩余量较小，牢固可靠。
选用φ40H7孔和大端面作为精基准，铣齿轮。
符合基准统一原则，可满足齿轮加工要求。
2．答：选用B面为粗基准，划线并加工A面。
因为B面为非加工表面，选择B面作为粗基准可以保证加工后板的厚度均匀。
选择R16外圆柱面作为长度方向的粗基准（保证圆筒的壁厚均匀），选择A 面作为高度方向的精基准加工2×φ12孔（保证使定位基准和测量基准重合）。
![机械制造工艺学习题及参考答案3[全文5篇]](https://uimg.taocdn.com/a7769051793e0912a21614791711cc7931b778c5.webp)
机械制造工艺学习题及参考答案3[全文5篇]第一篇：机械制造工艺学习题及参考答案3机械制造工艺学习题及参考答案3单项选择题1.（）的基本尺寸等于各组成环基本尺寸的代数和。
A、组成环B、封闭环C、增环D、减环2.装配尺寸链的计算方法有（）。
A、分层计算和累积计算B、排列组合计算和归纳总结计算C、正计算与反计算D、分解计算和组合计算3.（）在零件加工或机器装配过程中最终形成的环或间接得到的环。
A、增环B、减环C、组成环D、封闭环4.组合夹具可以分为（）两大类。
A、大型和小型B、孔系和槽系C、旋转式和直线式D、集中型和分散型5.（）原则是指尽可能选择被加工表面的设计基准为精基准。
A、自为基准B、互为基准C、统一基准D、基准重合6.机械加工表面缺陷主要有表层加工冷作硬化、表层金相组织变化和（。
）A、位置误差B、形状误差C、圆柱度不达标D、表层残余应力7.（）是把零件装配成部件的过程。
A、套装B、组装C、部装D、总装8.长V型块作为定位元件时，可以限定（）个自由度。
A、6B、5C、4D、39.在机械加工过程中，（）是工件实际定位中绝不允许的。
A、完全定位B、不完全定位C、过定位D、欠定位10.（）是安排作业计划、进行成本核算、确定设备数量、人员编制以及规划生成面积的重要依据。
A、人员定额B、产量定额C、时间定额D、效率定额11.（）在特定领域内具有与该领域人类专家相当智能水平的计算机知识程序处理系统。
A、自动化系统B、专家系统C、控制系统D、数控系统2.工艺规程规划时，产品基本不变的大批、大量生产，选用（）。
A、数控机床B、普通机床C、专用组合机床D、自动机床13.在绝大多数产品中，装配时各组成环不需要挑选或改变其大小或位置，装配后即能达到装配精度的要求，但有少数产品有出现废品的可能性的装配方法是（）。
A、完全互换法B、基本互换法C、强制互换法D、大数互换法多项选择题1.装配工艺规程的主要内容有（）等。
A、分析产品图样，划分装配单元B、拟定装配顺序，划分装配工序C、计算装配时间定额D、确定各工序装配技术要求E、确定装配时零、部件的输送方法及所需要的设备和工具2.机械加工工艺规程规划所需原始资料有（）等。
典型习题和解答第一章机械加工工艺规程的制定〔例1。
3〕试举例说明下列各组的概念、特点以及它们之间的区别:（1)零件尺寸链、工艺过程尺寸链，工艺系统尺寸链，装配尺寸链；（2）封闭环．组成环，增环．减环。
〔例1。
10〕设某一零件图上规定的外圆直径为Ф32mm,渗碳深度为0。
5～0.8 mm。
现为使此零件可和另一种零件同炉进行渗碳，限定其工艺渗碳层深度为0。
8~1。
0 mm。
试计算渗碳前车削工序的直径尺寸及其上、下偏差？[解］渗碳深度是间接保证的尺寸，应为封闭环。
并作出尺寸链计算图。
车削外圆的半径及公差RδR为组成环之一。
求RδR： 0.8=1+16-R min，R min=16.2mm0。
5=0.8+15.975—R max， R max=16。
275mm故车削工序的直径尺寸及公差应标注为Φ32。
55 mm。
〔例 1.11〕設一零件，材料为2Cr13，其内孔的加工顺序如下：（1）车内孔Φ31。
8（2）氰化，要求工艺氧化层深度为磨内孔Φ32，要求保证氧化层深度为0.1～0.3mm，试求氰化工序的工艺氧化层深度t？[解］按加工顺序画出形成氰化层深度0。
1 ~0.3mm的尺寸链计算图。
图中0.1~0.3 mm是最后形成的尺寸应为封闭环。
计算t: 0.3=t max+15。
97-16。
0050.1=t min+15.9—16。
0175得 t max=0.335mmt min=0.2175mm故氰化工序的工艺氰化层深度t=0.2175mm。
〔例1。
12〕某小轴系成批生产，工艺过程为车、粗磨、精磨、镀铬。
所得尺寸应为Ф30㎜，镀层厚度为0.03～0.04㎜。
试求镀铬前精磨小轴的外径尺寸及公差。
［解] 列尺寸链如图示，镀铬后外径尺寸Φ30mm为封闭环30=A1max+0。
08 得A1max=29.92mm30-0。
045=A1min+0.08—0.02 A1min=28.895mm 所以镀铬前精磨小轴的外径尺寸及公差大小为A1=Φ29。

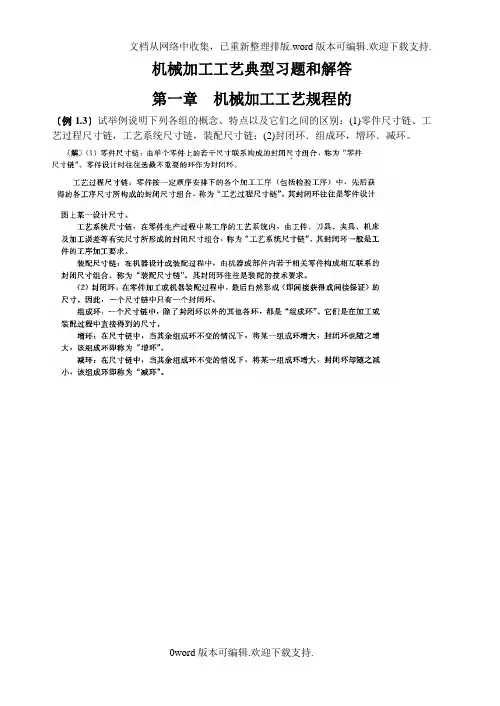

机械加工工艺典型习题和解答第一章机械加工工艺规程的〔例1.3〕试举例说明下列各组的概念、特点以及它们之间的区别：(1)零件尺寸链、工艺过程尺寸链，工艺系统尺寸链，装配尺寸链；(2)封闭环．组成环，增环．减环。
〔例 1.10〕设某一零件图上规定的外圆直径为Ф32005.0-mm ，渗碳深度为0.5～0.8 mm 。
现为使此零件可和另一种零件同炉进行渗碳，限定其工艺渗碳层深度为0.8～1.0 mm 。
试计算渗碳前车削工序的直径尺寸及其上、下偏差？[解] 渗碳深度是间接保证的尺寸，应为封闭环。
并作出尺寸链计算图。
车削外圆的半径及公差R δR为组成环之一。
求R δR ： 0.8=1+16-R min ，R min =16.2mm0.5=0.8+15.975-R max , R max =16.275mm 故车削工序的直径尺寸及公差应标注为Φ32.55015.0- mm 。
〔例 1.11〕設一零件，材料为2Cr13，其内孔的加工顺序如下：（1）车内孔Φ31.814.00+（2）氰化，要求工艺氧化层深度为磨内孔Φ320.0350.010＋＋，要求保证氧化层深度为0.1~0.3mm, 试求氰化工序的工艺氧化层深度t T δ?[解] 按加工顺序画出形成氰化层深度0.1 ~0.3mm 的尺寸链计算图。
图中0.1~0.3 mm 是最后形成的尺寸应为封闭环。
计算 t T δ: 0.3=t max +15.97-16.005 0.1=t min +15.9-16.0175得 t max =0.335mmt min =0.2175mm故氰化工序的工艺氰化层深度t T δ=0.21751175.00+mm 。
〔例 1.12〕某小轴系成批生产，工艺过程为车、粗磨、精磨、镀铬。
所得尺寸应为Ф300045.0-㎜，镀层厚度为0.03～0.04㎜。
试求镀铬前精磨小轴的外径尺寸及公差。
[解] 列尺寸链如图示，镀铬后外径尺寸Φ300045.0-mm 为封闭环30=A 1max +0.08 得 A 1max =29.92mm 30-0.045=A 1min +0.08-0.02 A 1min =28.895mm 所以镀铬前精磨小轴的外径尺寸及公差大小为A 1=Φ29.920025.0- mm〔例 1.13〕某轴套的部分工艺过程为：粗磨内孔到Ф04.0076.154+Φ㎜，再渗氮，最后精磨内孔至04.00155+Φ㎜，单边渗氮层深度要求为0.3～0.5㎜，试计算渗氮工序的渗入深度。
机械制造工艺学复习题及参考答案第一章1.1什么叫生产过程、工艺过程、工艺规程？答案：生产过程是指从原材料变为成品的劳动过程的总和。
在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工艺过程。
在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。
1.3结合具体实例，说明什么是基准、设计基准、工艺基准、工序基准、定位基准、测量基准、装配基准。
答案：基准是指用以确定生产对象几何要素间的几何关系所依据的点、线、面。
设计基准是指在零件图上标注设计尺寸所采用的基准。
工艺基准是指在零件的工艺过程中所采用的基准。
在工序图中，用以确定本工序被加工表面加工后的尺寸、形状、位置所采用的基准，称为工序基准。
在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准，称为定位基准。
在加工中或加工后，用以测量工件形状、位置和尺寸误差所采用的基准，称为测量基准。
在装配时，用以确定零件或部件在产品上相对位置所采用的基准，称为装配基准。
1.6什么是六点定位原理？什么是完全定位与不完全定位？什么是欠定位与过定位？各举例说明。
答案：六点定位原理：在夹具中采用合理布置的6个定位支承点与工件的定位基准相接触，来限制工件的6个自由度，就称为六点定位原理。
完全定位：工件的6个自由度全部被限制而在夹具中占有完全确定的唯一位置，称为完全定位。
不完全定位：没有全部限制工件的6个自由度，但也能满足加工要求的定位，称为不完全定位。
欠定位：根据加工要求，工件必须限制的自由度没有达到全部限制的定位，称为欠定位。
过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度，称为过定位。
（举例在课本page12、13）。
1.10何谓零件、套件、组件和部件？何谓套装、组装、部装、总装和装配？答案：零件是组成机器的最小单元，它是由整块金属或其它材料构成的。
套件是在一个零件上，装上一个或若干个零件构成的。
机械制造工艺学（第三版）习题册答案目录模块一机械制造基础知识 (1)任务1认识常见金属切削机床的型号 (1)任务2认识常见金属切削机床及刀具 (2)任务3选择零件毛坯 (5)任务4选择零件的热处理方法 (7)模块二典型表面机械加工方法的选择 (11)任务1外圆表面机械加工方法的选择 (11)任务2认识常见金属切削机床及刀具 (13)任务3平面机械加工方法的选择 (15)任务4成型表面机械加工方法的选择 (19)任务5螺纹表面机械加工方法的选择 (21)模块三机械加工质量与控制 (24)任务1认识机械加工精度 (24)任务2典型表面常见的加工误差与控制 (25)任务3加工误差的统计分析 (28)任务4选择保证加工精度的方法 (30)任务5表面质量的控制 (31)模块四机械加工工艺规程的制定 (34)任务1制定零件机械加工工艺过程 (34)任务2认识机械加工工艺规程 (36)任务3编制机械加工工艺过程卡 (37)任务4编制机械加工工序卡 (44)模块五典型零件的加工工艺分析 (53)任务1轴类零件的加工工艺分析 (53)任务2套类零件的加工工艺分析 (56)任务3箱体零件的加工工艺分析 (59)任务4圆柱齿轮零件的加工工艺分析 (61)模块六复杂零件加工工艺分析 (64)任务1曲轴零件的加工工艺分析 (64)任务2卧式车床丝杠的加工工艺分析 (65)任务3深孔零件加工工艺分析 (67)任务4连杆零件的加工工艺分析 (69)模块七机械装配工艺 (72)任务1认识装配工作 (72)任务2编制机械装配工艺规程 (73)任务3认识装配尺寸链 (75)任务4选择保证装配精度的方法 (76)模块八先进制造技术 (81)任务1认识超精密加工 (81)任务2认识高速加工 (82)任务3认识增材制造技术 (82)模块一机械制造基础知识任务1认识常见金属切削机床的型号一、填空题（将正确答案填写在横线上）1.尺寸精度2.车床磨床铣床3.通用专门化4.汉语拼音字母5./6.类代号7.数控车床8.阿拉伯数字阿拉伯数字9．折算10．主参数11.联动轴数复合二、判断题（正确的，在括号内打“√”；错误的，在括号内打“×”）1．√2．√3．×4．√5．√6．√7．√8．√9．×10．×11．√12．√13．√14．√15．×三、选择题（将正确答案的序号填写在括号内）1．A2．C3．D4．A5．B6．A7．D8．A四、解释下列机床型号的含义1.答：CQ6140B表示工件最大回转直径为400mm的经第二次重大改进的轻型卧式车床。
