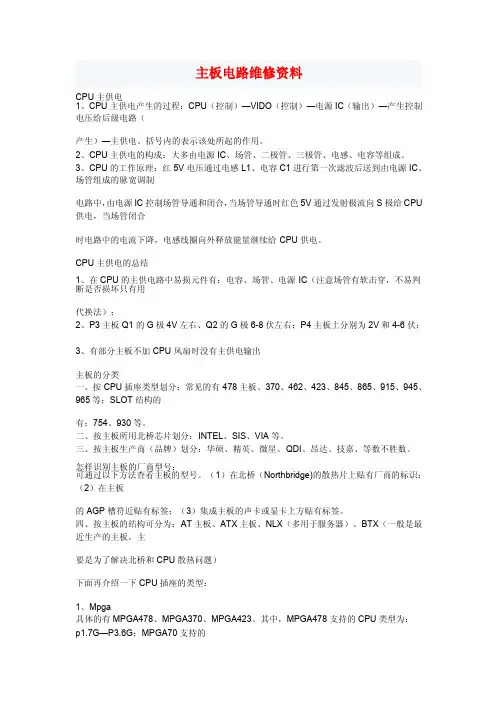

主板电路维修资料
CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制
电压给后级电路（
产生）—主供电。括号内的表示该处所起的作用。
2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。
3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、
场管组成的脉宽调制
电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU
供电，当场管闭合
时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。
CPU主供电的总结
1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用
代换法）；
2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；
3、有部分主板不加CPU风扇时没有主供电输出
主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、
965等；SLOT结构的
有：754、930等。
二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。
三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。
怎样识别主板的厂商型号：可通过以下方法查看主板的型号。（1）在北桥（Northbridge)的散热片上贴有厂商的标识；
（2）在主板
的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。
四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最
近生产的主板，主
要是为了解决北桥和CPU散热问题）
下面再介绍一下CPU插座的类型：
1、Mpga
具体的有MPGA478、MPGA370、MPGA423。其中，MPGA478支持的CPU类型为：
p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老
笔记本电脑网线接口插上没反应
简介
笔记本电脑是现代人日常工作学习中必不可少的工具之一，其中的网线接口是用来连接网络的重要部分。然而，有时候我们插上网线后却发现没有任何反应，本文将探讨可能的原因及解决方法。
可能原因
1. 网线问题：首先要确认网线本身是否正常。可能是网线断裂、接口损坏或者线内故障，导致无法正常工作。
2. 网线接口问题：笔记本电脑的网线接口可能存在接触不良、氧化等问题，导致插上网线后无法识别。
3. 网卡驱动问题：网卡驱动可能需要更新或者存在故障，导致无法正常使用有线网络。
4. 系统设置问题：有时候系统设置可能会影响网络连接，需要检查网络设置是否正确。
5. 设备故障：可能是笔记本电脑网卡硬件故障，需要进行维修或更换。
解决方法
1. 检查网线：首先排除网线本身的问题，可以尝试更换另一根网线进行测试。
2. 检查接口：用棉签轻轻擦拭网线接口，并确保插入正确位置。
3. 更新驱动：进入设备管理器，找到网卡对应的设备，右键点击选择“更新驱动程序”。
4. 检查网络设置：打开网络设置，确保有线网络连接打开并且没有禁用。
5. 重启设备：有时候重启电脑可以解决一些临时的网络问题。
6. 联系售后：如果以上方法都无效，建议联系笔记本电脑品牌的售后服务，进行进一步的诊断和处理。
结语
在日常使用笔记本电脑时，出现网线接口插上没反应的情况并不罕见，通过逐步排查可能的原因并采取相应的解决方法，大多数情况下可以解决问题，确保正常的网络连接。希望本文提供的解决方案能够帮助到您。

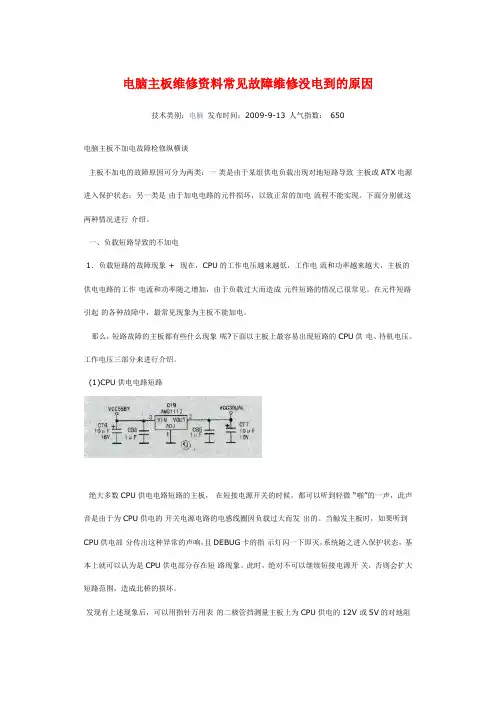

电脑主板维修资料常见故障维修没电到的原因
技术类别：电脑 发布时间：2009-9-13 人气指数： 650
电脑主板不加电故障检修纵横谈
主板不加电的故障原因可分为两类：一 类是由于某组供电负载出现对地短路导致 主板或ATX电源进入保护状态；另一类是 由于加电电路的元件损坏，以致正常的加电 流程不能实现。下面分别就这两种情况进行 介绍。
一、负载短路导致的不加电
1．负载短路的故障现象 + 现在，CPU的工作电压越来越低，工作电 流和功率越来越大，主板的供电电路的工作 电流和功率随之增加，由于负载过大而造成 元件短路的情况已很常见。在元件短路引起 的各种故障中，最常见现象为主板不能加电。
那么，短路故障的主板都有些什么现象 呢?下面以主板上最容易出现短路的CPU供 电、待机电压、工作电压三部分来进行介绍。
(1)CPU供电电路短路
绝大多数CPU供电电路短路的主板， 在短接电源开关的时候，都可以听到轻微 “啪”的一声，此声音是由于为CPU供电的 开关电源电路的电感线圈因负载过大而发 出的。当触发主板时，如果听到CPU供电部 分传出这种异常的声响，且DEBUG卡的指 示灯闪一下即灭，系统随之进入保护状态， 基本上就可以认为是CPU供电部分存在短 路现象。此时，绝对不可以继续短接电源开 关，否则会扩大短路范围，造成北桥的损坏。
发现有上述现象后，可以用指针万用表 的二极管挡测量主板上为CPU供电的12V 或5V的对地阻值(由于现在的新款主板采 用12V作为CPU的供电电源，所以下文都 以12V为标准)o对于有12V 4PIN插头的 主板，要测量4PIN插头上的12V对地阻 值。通常，只要该阻值小于100Q，就可判定 12V供电电路有短路现象。
(2)待机电压电路短路
待机电压短路主板的最明显特征如下： 只插入ATX电源插头并未短路电源开关 时，用手触谈南桥或网卡等需要待机电压工 作的元件，可以感觉到明显的发热，手在元 件上面只可以停留一两秒钟，不然就会觉得 烫手。这种不正常的发热，是因为待机电压 在主板未通电时就存在，如果待机电压短 路，那么由于电路中的电阻很小，而电压不 变，电流就会变得很大，所以就会感觉短路 元件明显发热。

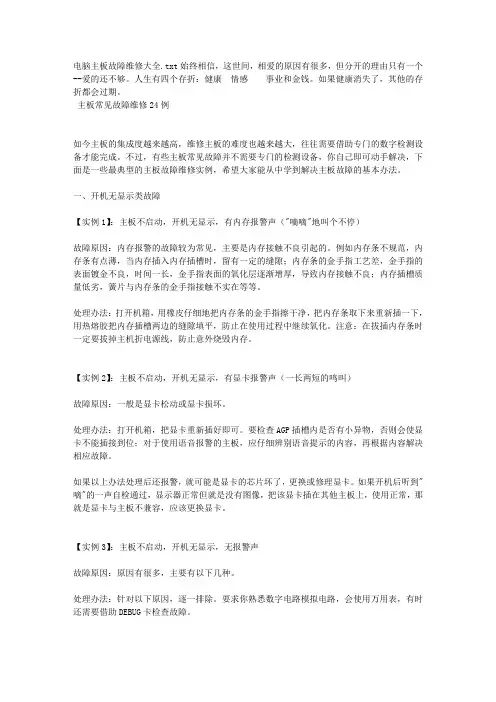

电脑主板故障维修大全.txt始终相信，这世间，相爱的原因有很多，但分开的理由只有一个--爱的还不够。人生有四个存折：健康 情感 事业和金钱。如果健康消失了，其他的存折都会过期。
主板常见故障维修24例
如今主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成。不过，有些主板常见故障并不需要专门的检测设备，你自己即可动手解决，下面是一些最典型的主板故障维修实例，希望大家能从中学到解决主板故障的基本办法。
一、开机无显示类故障
【实例1】：主板不启动，开机无显示，有内存报警声（"嘀嘀"地叫个不停）
故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。
处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。
【实例2】：主板不启动，开机无显示，有显卡报警声（一长两短的鸣叫）
故障原因：一般是显卡松动或显卡损坏。
处理办法：打开机箱，把显卡重新插好即可。要检查AGP插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。
如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。如果开机后听到"嘀"的一声自检通过，显示器正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。
【实例3】：主板不启动，开机无显示，无报警声
故障原因：原因有很多，主要有以下几种。
