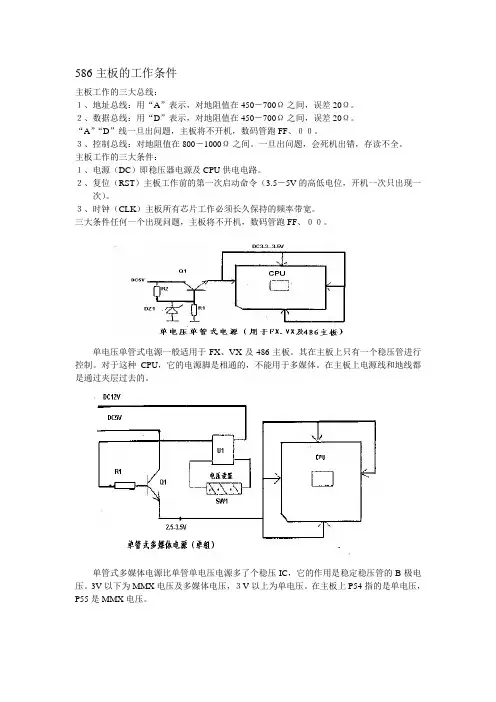

586主板的工作条件主板工作的三大总线：１、地址总线：用“A”表示，对地阻值在450－700Ω之间，误差20Ω。
２、数据总线：用“D”表示，对地阻值在450－700Ω之间，误差20Ω。
“A”“D”线一旦出问题，主板将不开机，数码管跑FF、００。
３、控制总线：对地阻值在800－1000Ω之间。
一旦出问题，会死机出错，内存读不全。
主板工作的三大条件：１、电源（DC）即稳压器电源及CPU供电电路。
２、复位（RST）主板工作前的第一次启动命令（3.5－5V的高低电位，开机一次只出现一次）。
３、时钟（CLK）主板所有芯片工作必须长久保持的频率带宽。
三大条件任何一个出现问题，主板将不开机，数码管跑FF、００。
单电压单管式电源一般适用于FX、VX及486主板。
其在主板上只有一个稳压管进行控制。
对于这种CPU，它的电源脚是相通的，不能用于多媒体。
在主板上电源线和地线都是通过夹层过去的。
单管式多媒体电源比单管单电压电源多了个稳压IC，它的作用是稳定稳压管的B极电压。
3V以下为MMX电压及多媒体电压，３V以上为单电压。
在主板上P54指的是单电压，P55是MMX电压。
双组：就是CPU的电源脚是两边通的，而不是四边通的。
而且电压是不同的。
也就是说A和B通，一个电压。
C和D通，一个电压。
而C和A、B是不通的，所以说A和B是一组，C和D是一组。
这种工作模式就满足了CPU的高低电位的工作要求，因为双组CPU 在工作的时候需要一个高低电位（高端数据需要高一点的电位的低端数据需要低一点的电位）。
这种电源是大多数BGA芯片结构形式的主板用的。
也是常见普通的，常用于TX以上的主板，比如MVP3、MVP4。
U1是控制Q1、Q2的主电源IC，主要为CPU电源服务的。
DC12V电压送入U1后，U1开始工作后分别经由R1、R2为Q1、Q２提供B及控制电压。
在这里 Q1、Q2的C极和E极是并联的，它们共同将DC5V电压降低，并提供强大电流给CPU。
Q4的C、E极是接地的，起稳压管作用。
Q1、Q2其中一个坏了，会出现以下情况：上M2和K6/2均不能工作，上奔腾可以。
单电压能工作，MMX不能工作。
U2是控制Q3输出的，输出的电压是３.3－3.5V。
这电压主要是提供给南桥、北桥、I/O 芯片和168线内存的。
在南桥、北桥、I/O上面除了这个电压外，还有DC5V电压（BGA 结构才有）。
此电源采用A TX电源，也有采用AT电源的。
多用于档次较高的主板。
工作原理：当ATX电源被启动后，DC5V电压经过L1和C1到达Q1的集电极，其中L1和C1组成振荡电路，所以Q1的集电极上的电压是有波形的。
同时DC12V电压到达稳压IC的输入端，稳压IC开始工作（此稳压IC的特征是起振荡稳压控制输出）。
C6、C7和R5组成RC 振荡电路，C6、C7的数值一般是104PF。
在稳压IC上还有一个时钟脚，其时钟信号由RC 振荡电路和U1共同形成。
在U1的输出脚上有波形电压输出，此电压是Q1、Q2、Q3基极的控制电压，在3.5V以上。
它的作用是有利于有效地控制稳压管在调频、调宽式状态下进行稳压输出。
稳压IC的输出波形电压到达Q1的基极后，Q1开始工作，在它的发射极输出波形电压，此电压输给Q2的集电极和CPU（CPU的工作电压，也有的电路是先输回稳压IC，再输给CPU的），一般在2.8－3.5V。
Q1和稳压IC的电压到达Q2后，Q2开始工作，在Q2的发射极输出波形电压给CPU，一般为2.0－2.8V，此电压的电流最大。
Q3将DC5V 降压后输给南北桥、I/O和168线内存，电压在3.3－3.5V之间。
此电路上的电容都使用电解电容，它们的容量的总和必须大于6000UF，此电路才能正常工作。
低于3000UF，此电路不会输出电压而导致CPU不能工作，大于3000UF低于4000UF，用此电路的主板将不读内存。
此电路和前面的电路基本差不多，所不同的是Q1输出给CPU的工作电压，先输回给稳压IC，经过稳压IC处理后，再送给CPU。
另外它的电压设置是在COMS里面的。
它的工作原理是在开机后，发出电压设置命令给南桥，电压设置命令经过南桥、北桥、CPU处理后再由南桥控制稳压IC。
此控制线上面有波形，由南桥提供。
ATX电源座上有20个针，32.768M晶体是A TX电源开关的振荡晶体，也是COMS的振荡晶体。
ATX电源的工作原理：插上ATX电源后，有一个待机5V电压送到南桥，为南桥里面的A TX开机电路提供工作条件（ATX电源的开机电路是集成在南桥里面的），南桥里面的ATX开机电路开始工作。
它送一个电压给晶体，晶体起振，同时ATX开机电路会送一个开机电压到主板的开机针帽的一个脚，针帽的另一个脚接地，当打开开机开关时，开机针帽的两个脚接通，从而使南桥送出的开机电压对地短路，拉低南桥送出的开机电压，使南桥里面的开机电路导通，拉低待机5V电压，使其变为0V，从而达到开机的目的（A TX电源箱里面还有一个稳压电路，只要待机电压由5V变为0V就能正常工作）。
接上电源不通电：先查POW-ON的电压，正常查晶体。
若晶体有波形，待机5V正常，POW-ON有电压，南桥坏。
（前提是电源盒正常）复杂ATX的工作原理：待机5V电压先经过一个处理器处理后再输送给南桥，南桥输出的开机电压经过一个导向器处理后再送给POW-ON，这个电压一般是3－5V，导向器用的是74H系列。
南桥还要给导向器输出一个工作电压，导向器再输出一个电压给POW-ON的另一个脚，从而使POW-ON上面有高低电位。
其他的和简单ATX开机原理一样。
这种电源的设计目的是保护南桥，减少南桥的损坏。
RST的产生在AT电源座上面最后一个脚，橙色的，是RST的启动脉冲。
工作的状态是在开机的时候，向下跌一点再上升为５V。
下跌的这一点就为脉冲。
在开机一瞬间才出现，每开一次，它向零电平以下跌大约0.1V，就是因为这下跌的0.1V脉冲，才能启动复位信号的产生。
启动脉冲的线的对地阻值在450－700Ω之间，由南桥或复位发生器提供。
脉冲进入复位发生器，就产生复位信号。
这芯片一般用的是74H系列芯片。
复位发生器也有在南桥里面的。
脉冲信号进入哪个芯片，哪个就是复位发生器，复位发生器的工作电压是５V。
当复位发生器在电源到达后，有脉冲过来，它就开一次导向处理输出，输出的幅度在3.5－5V，这才是真正的复位信号（粗略的复位信号）。
每开机一次才出现一次。
它的波形是由低到高再由高到底（调上去跳下来，跳上去跳不下来是无效的复位信号）。
复位发生器产生信号后，送给南桥处理后送给ISA槽、PCI槽、北桥和CPU。
在ISA槽的B2脚和PCI槽的A1脚，是复位信号的测试脚。
它的阻值在450－700Ω之间，由南桥提供。
在这里的复位信号正常，就证明主板上的所有复位是正常的（不包括CPU），通过它就可以判断南桥所产生的复位信号是否正常。
只要ISA槽上的复位信号正常，或者CPU上的复位信号正常，就证明主板上的复位信号都正常。
在CPU上也有复位信号的测试脚，具体见图纸。
阻值在450－700Ω之间，由南桥或者北桥提供。
在数码卡上面有一个复位信号灯，如果信号正常，这灯应该一闪即灭。
复位信号为低电平，即数码卡上的RST小灯不亮的维修方法：先测电源座RST脉冲阻值是否正常，如不正常，RST脉冲脚至南桥的线路及南桥本身坏。
如阻值正常，再查复位发生器是否有输出正常的RST信号，如没有，在复位发生器电源正常的情况下，为复位发生器坏，如有正常的RST信号输出，在南桥电源正常和ISA上的RST线路正常的情况下，为南桥坏。
RST为高电平，即数码卡上的灯常亮：先查复位发生器的输出是否正常，如不正常，为复位发生器坏，如正常，为南桥坏。
RST灯不够亮，及复位电平不够：如果复位发生器输出的电平正常为南桥坏，反之为复位发生器坏。
RST灯正常，而CPU上无RST信号或为高电平：在CPU上RST线路正常的情况下，这条通向那个桥就位那个桥坏。
如果复位发生器在南桥内部，一切照以上方法以南桥为中心维修。
在ATX电源上的三脚（灰色线）是RST脉冲线。
它的状态和AT电源的脉冲是一样的。
内置式复位发生器，一般要经过一个二极管或者一个电阻，也有极少数是直接进南桥的。
其他的和外置RST一样，其维修方法也和外置式的RST一样。
CLK时钟电路时钟电路工作原理：DC3.5V电源经过二极管和L1（L1可以用０Ω电阻代替）进入分频器后，分频器开始工作，和晶体一起产生振荡。
在晶体的两脚均可以看到波形。
晶体的两脚之间的阻值在450－700Ω之间。
在它的两脚各有１V左右的电压，由分频器提供。
晶体两脚产生的频率总和是14.318M。
总频OSC在分频器出来后送到PCI槽的B16脚和ISA槽的B30脚（这两个脚叫OSC 测试脚）。
也有的还送到南桥，目的是使南桥的频率更加稳定。
在总频OSC的线上还有电容，总频线的对地电阻在450－700Ω之间。
总频的时钟波形幅度一定要大于２V。
如果开机数码卡上的OSC灯不亮，先查晶体两脚的电压和波形。
有电压有波形，在总频线路正常的情况下，为分频器坏。
若无电压无波形，在分频器电源正常的情况下，为分频器坏；有电压无波形，为晶体坏。
没有总频，南、北桥、CPU、CACHE、I/O、内存上就没有频率，有了总频，南、北桥、内存、CPU、CACHE、I/O上不一定有频率。
总频一旦正常，可以说明晶体和分频器基本正常，主要是晶体的振荡电路已经完全正常，反之就不正常。
当分频产生后，分频器开始分频，R2经分频器过来的频率送到南桥，在南桥处理过后送到PCI槽的B39脚（PCICLK）和ISA槽的B20脚（SYSCLK），这两脚叫系统时钟测试脚。
这个测试脚可以反映主板上所有的时钟是否正常。
系统时钟的波形幅度一定要大于1.5V。
在主板上，RST和CLK都是由南桥处理的。
若总频正常，如果RST和CLK都没有，在南桥电源正常的情况下，为南桥坏。
主板不开机，RST灯不正常，要先查总频。
如果在数码卡上有OSC灯和RST灯，没有CLK灯的话，先查R3输出的分频有没有。
若没有，在线路正常的情况下，一般是分频器坏。
如果CLK的波形幅度不够，那得先查R3输出的幅度够不够。
若不够，一般为分频器坏。
若够，查南桥的电压够不够。
若够，南桥坏；不够，查电源电路。
R1将分频器分过来的频率送给CPU的第６脚（在CPU上RST较旁边，见图纸），这个脚为CPU时钟脚。
CPU如果没有时钟，是绝对不会工作的。
CPU的时钟有可能由北桥提供。
如果南桥上有CLK信号而CPU上没有，就可能是分频器或南桥坏。
R4为I/O提供频率。
在主板上，时钟线比AD线要粗一些，并带有弯曲。
频率发生偏移，是晶体电容所导致的。
它的现象是刚开机就死机，运行98出错，分频器本身坏了，会导致频率上不去，和晶体无关。
