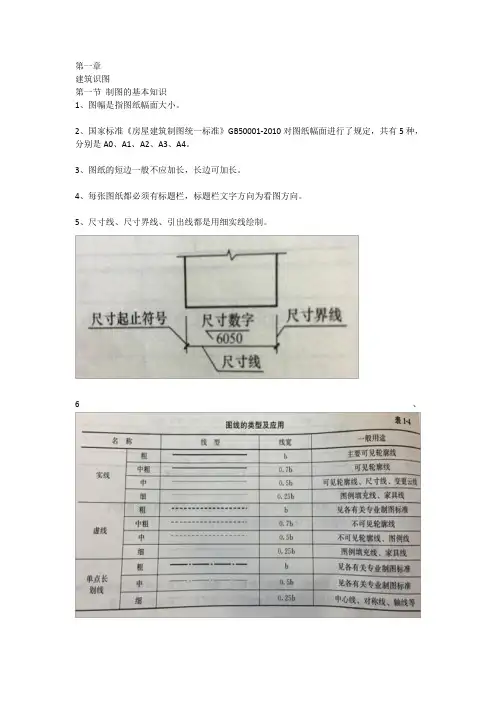

第一章
建筑识图
第一节 制图的基本知识
1、图幅是指图纸幅面大小。
2、国家标准《房屋建筑制图统一标准》GB50001-2010对图纸幅面进行了规定，共有5种，分别是A0、A1、A2、A3、A4。
3、图纸的短边一般不应加长，长边可加长。
4、每张图纸都必须有标题栏，标题栏文字方向为看图方向。
5、尺寸线、尺寸界线、引出线都是用细实线绘制。
6、
8、数字和字母的笔划宽度宜为字高的1/10，大写字母的字宽宜为字高的2/3，小写字母的字宽宜为字高的1/2。
9、绘图过程中，一般优先用表1-6中常用比例，特殊情况下也可自选比例。
10、在建筑制图中，图上的尺寸单位，除标高及总平面图以米为单位外，其他图上均以毫米为单位。
11、尺寸组成----图上标注的尺寸由尺寸界线、尺寸线、尺寸起止符和尺寸数字4部分组成。
12、定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线，是房屋施工时砌筑墙身、浇筑柱梁、安装构件等施工定位的重要依据。
13、平面图上定位轴线的编号，宜标注在图样的下方与左侧。
14、轴线横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写，但拉丁字母的I、O、Z不得用做轴线编号以免与阿拉伯数字0、1、2混淆。
15、附加定位轴线
（1）两根轴线的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写，如分母表示前一轴线的编号，分子表示附加轴线编号。
（2）1号轴线或者A轴线之前的附加轴线的分母应以01或者0A表示。
16、标高可分为绝对标高和相对标高，均以米表示。绝对标高是以青岛市黄海平均海平面为基准而引出的标高。相对标高是根据工程需要自行选定基准面，由此引出的标高。
17、索引符号（P6）
与被索引的详图同在一张图纸内如图（a)
与被索引的详图不在一张图纸内如图（b）
18、对称符号由对称线和两端的两对平行线组成，对称线用细点画线绘制，对称符号用两条垂直于对称轴线、平行等长的细实线绘制。
A0L0×B0=1m2B0：L0=1：√2L0=1189B0=841A1A2A3A4 第一章 建筑识图基本知识
1.1 建筑制图标准和规范
依据 GB/T50001-2001——房屋建筑制图统一标准
GB/50104-2001——建筑制图标准
一、 图幅与图框
1、 图幅：图纸的大小
l：图纸的长度 b：图纸的宽 b：l=1：√2
A0:1189×841——正好等于1m2
A1：841×594
A2：594×420
A3:420×297
A4：297×210
2、 图框：做图区域的界限
a：装订边宽度，无论多大的图幅，装订边宽度不变 c：除装订边的另三边宽度，A0——A2，c=10mm，其余小图纸取5mm
3、 对中标志：用于复制图纸，0.35mm宽，伸入图幅内5mm
二、 标题栏与会签栏
1、 标题栏（图标）
反应该图的设计、绘图方面的等等情况，包含：工程名称、图名、设计单位及设计师、绘图员、图号等等
2、 会签栏：建筑是一项综合工程，包含了方方面面的专业和技术，会签栏是各专业负责人对该图纸的认可签字，包括：城市规划、消防、给排水、结构、暖通、环保、燃气等。
三、 图线
1、 线宽组及线型
线宽组：b：2，1.4，1，0.7，0.5，0.35，0.25，0.18
b/2，b/4
2、 图线画法
1） 同张图纸，同比例的图样应采用相同线宽组
2） 图框、标题栏的界限用b线绘制
3） 平行线之间的间隔不能小于0.7，避免误认为一条线
4） 虚线、单点长划线、双点长划线等，应线段相交，不能短划线和空隙相交。只有虚线是实线的延长线时，应留空隙
5） 图形小时可以用细实线代替单点长划线、双点长划线
四、 字体 名 称 线 型 线宽一 般 用 途 实线粗中细线粗中细细中线粗粗中细折断线波浪线线 名称实粗中线细虚粗中线细线宽一般用途b 主要可见轮廓线0.5b 可见轮廓线0.25b 可见轮廓线、图例线等b 见有关专业制图标准0.5b 不可见轮廓线0.25b 不可见轮廓线、图例线等 名 称 线 型 线宽一 般 用 途 实线粗中细线粗中细细中线粗粗中细折断线波浪线线 点粗划中线细双点划线折断线波浪线粗中细b 见有关专业制图标准0.5b 见有关专业制图标准0.25b 中心线、对称线等b 见有关专业制图标准0.5b 见有关专业制图标准0.25b 假想轮廓线、原始轮廓线等0.25b 断开界线0.25b 断开界线 工程字为长仿宋字，字高等于字号，为20，14，10，7，5，3.5，2.5

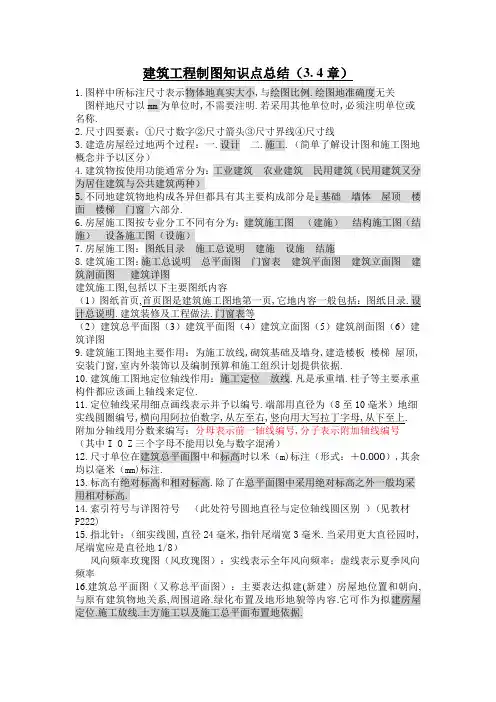

建筑工程制图知识点总结（3. 4章）
1.图样中所标注尺寸表示物体地真实大小,与绘图比例.绘图地准确度无关
图样地尺寸以mm为单位时,不需要注明.若采用其他单位时,必须注明单位或名称.
2.尺寸四要素：①尺寸数字②尺寸箭头③尺寸界线④尺寸线
3.建造房屋经过地两个过程：一.设计 二.施工.（简单了解设计图和施工图地概念并予以区分）
4.建筑物按使用功能通常分为：工业建筑 农业建筑 民用建筑（民用建筑又分为居住建筑与公共建筑两种）
5.不同地建筑物地构成各异但都具有其主要构成部分是：基础 墙体 屋顶 楼面 楼梯 门窗
六部分.
6.房屋施工图按专业分工不同有分为：建筑施工图 （建施） 结构施工图（结施） 设备施工图（设施）
7.房屋施工图：图纸目录 施工总说明 建施 设施 结施
8.建筑施工图：施工总说明 总平面图 门窗表 建筑平面图 建筑立面图 建筑剖面图 建筑详图
建筑施工图,包括以下主要图纸内容
（1）图纸首页,首页图是建筑施工图地第一页,它地内容一般包括：图纸目录.设计总说明.建筑装修及工程做法.门窗表等
（2）建筑总平面图（3）建筑平面图（4）建筑立面图（5）建筑剖面图（6）建筑详图
9.建筑施工图地主要作用：为施工放线,砌筑基础及墙身,建造楼板 楼梯 屋顶,安装门窗,室内外装饰以及编制预算和施工组织计划提供依据.
10.建筑施工图地定位轴线作用：施工定位 放线.凡是承重墙.柱子等主要承重构件都应该画上轴线来定位.
11.定位轴线采用细点画线表示并予以编号.端部用直径为（8至10毫米）地细实线圆圈编号,横向用阿拉伯数字,从左至右,竖向用大写拉丁字母,从下至上.
附加分轴线用分数来编写：分母表示前一轴线编号,分子表示附加轴线编号
（其中I O Z三个字母不能用以免与数字混淆）
12.尺寸单位在建筑总平面图中和标高时以米（m)标注（形式：＋0.000）,其余均以毫米（mm)标注.
第一章 制图基本知识
教案目的：通过本章的学习培养学生认真、细致的工作作风，使所绘图样做到作图准确、图线分明、字体工整、符合标准。
教案要点：教师示范对学生的影响很大，示范时应力求做到方法正确和熟练。
重点：《建筑制图》中有关规定
难点：几何图形的作图方法和连接
关键： 绘图工具和仪器的正确使用和绘图方法
教案过程或内容:
一．制图的基本规定二．制图工具及仪器三．几何作图四．平面图形尺寸分析
五．绘图的一般步骤
通过本章的学习掌握常用绘图工具和仪器的正确使用方法，熟练掌握《建筑制图》国家标准中有关图纸幅面、比例、图线、的规定及尺寸注法等基本规定。b5E2RGbCAP
§1-1制图的基本规定
工程图样是工程界的技术语言。为了统一图样画法，提高生产效率，便于技术交流。就必须在图的格式、内容和表达方法等各方面有统一的标准，如果没有统一严格的规则，图样就会失去它的作用，因此严格的遵守标准绘图是非常必要的。p1EanqFDPw 本节主要介绍2001年中华人民共和国建设部颁发的《房屋建筑制图统一标准》
1.1 图幅
1. 图纸幅面尺寸
为了合理使用图纸和便于管理装订，国标对绘制工程图样的图纸幅面作了规定。图纸基本幅面尺寸见。
图纸幅面和图框尺寸
幅面代号 A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
e 20 10
c 10 5
a 25
绘制正式的工程图样时，必须在图幅内画上图框，图框线与图幅边线的间隔a和c应符合上表。如不需装订边，则图幅边线的间隔取e值。RTCrpUDGiT
从上图中看出，各号基本幅面的尺寸关系是：沿上一号幅面的长边对裁，即为次一号幅面的大小。 必要时可选用加长幅面，短边一般不应加长，长边可加长。加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出的
2. 标题栏、会签栏
在每张正式的工程图纸上都应有工程名称、图名、图纸编号、设计单位、设计人、绘图人、校核人、审定人的签字等栏目。把它们集中列成表格形式就是图纸的标题栏，简称图标。工程图标题栏的内容和格式见图学习阶段建议采用图.所示图标。jLBHrnAILg
