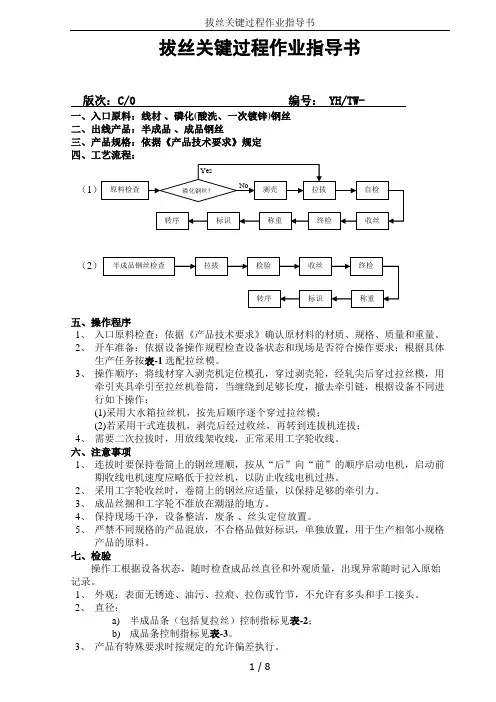

拔丝关键过程作业指导书
版次:C/0 编号: YH/TW-
一、入口原料:线材 、磷化(酸洗、一次镀锌)钢丝 二、出线产品:半成品 、成品钢丝
三、产品规格:依据《产品技术要求》规定 四、工艺流程:

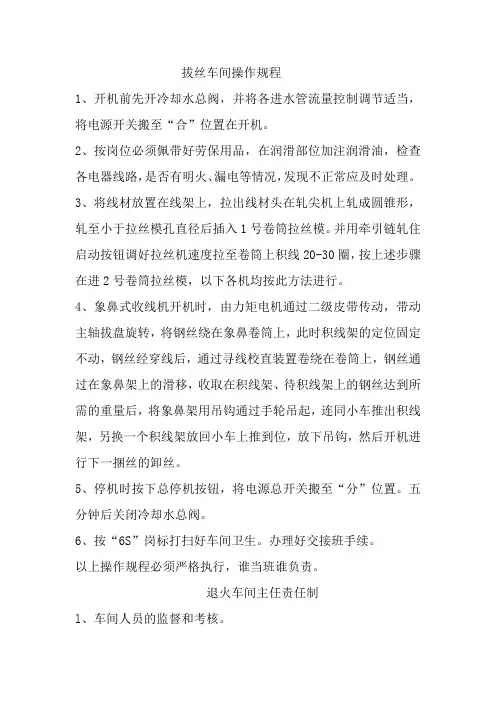

五、操作程序
1、 入口原料检查:依据《产品技术要求》确认原材料的材质、规格、质量和重量。
2、 开车准备:依据设备操作规程检查设备状态和现场是否符合操作要求;根据具体
生产任务按表-1选配拉丝模。
3、 操作顺序:将线材穿入剥壳机定位模孔,穿过剥壳轮,经轧尖后穿过拉丝模,用
牵引夹具牵引至拉丝机卷筒,当缠绕到足够长度,撤去牵引链,根据设备不同进行如下操作:
(1)采用大水箱拉丝机,按先后顺序逐个穿过拉丝模;
(2)若采用干式连拔机,剥壳后经过收丝,再转到连拔机连拔; 4、 需要二次拉拔时,用放线架收线,正常采用工字轮收线。 六、注意事项
1、 连拔时要保持卷筒上的钢丝理顺,按从“后”向“前”的顺序启动电机,启动前
期收线电机速度应略低于拉丝机,以防止收线电机过热。
2、 采用工字轮收丝时,卷筒上的钢丝应适量,以保持足够的牵引力。
3、 成品丝捆和工字轮不准放在潮湿的地方。
4、 保持现场干净,设备整洁,废条 、丝头定位放置。
5、 严禁不同规格的产品混放,不合格品做好标识,单独放置,用于生产相邻小规格
产品的原料。 七、检验
操作工根据设备状态,随时检查成品丝直径和外观质量,出现异常随时记入原始记录。
1、 外观:表面无锈迹、油污、拉痕、拉伤或竹节,不允许有多头和手工接头。
2、 直径:
a) 半成品条(包括复拉丝)控制指标见表-2; b) 成品条控制指标见表-3。
3、 产品有特殊要求时按规定的允许偏差执行。 八、标识和记录
(2(1
1、经检验合格的成品丝在转序前须填写《质量责任流程卡》,注明材质、批号、
规格型号、重量、责任人等信息,附在成品丝捆或工字轮上定位放置。
2、操作记录要求
每班按要求填写《拔丝过程自检记录》,车间每天归档一次,见表-4。
3、质检记录要求
每种产品每小时抽检一次,记录质量异常情况。
九、工位工具及设施
工字轮放线架轧头机对焊机卸线机;
十、废物品处理
废丝在指定位置集中放置,拉丝模回收送入模具库。
3
注:特殊要求的规格按其相近的规格尺寸配模。
中碳钢常用规格拉丝模配模表
注:特殊要求的规格按其相近的规格尺寸配模。
4
表-2 半成品条(包括复拉丝)直径公差控制指标
表-3成品条直径公差控制指标
(拔丝)车间过程控制检验记录
说明:①本记录的符号依据镀锌钢丝技术要求制定;
②出现不合格时质检人员在生产现场敦促生产车间进行校正;
③产品型号可用钢丝公称直径表示。
6
7
拔丝过程自检记录
编号:YH/JL-0223 A/0
设备代码
2、过程检验合格时只在“检验结果”栏划“√”,不合格时在不合格的指标列划:“×”。
