风力发电机变流器硬件系统选型方案

风力发电机组选型与性能分析随着科技的不断发展和环境保护意识的提高，可再生能源发电逐渐成为解决能源需求和减少碳排放的重要途径之一。

风力发电作为可再生能源的重要组成部分，具有清洁、环保、可持续等特点，得到了广泛的关注和应用。

本文将对风力发电机组的选型与性能进行分析，为相关研究和应用提供参考。

一、选型要素在选择适合的风力发电机组之前，需要考虑以下几个重要要素：1. 风能资源：风能资源是风力发电的基础，对机组选型有着重要的影响。

一般来说，风能资源丰富的地区更适合安装大型风力发电机组，而风能资源较弱的地区则应选择小型或中型机组。

2. 功率需求：根据发电需求和电网接受能力，选择适当的机组功率。

过大的机组可能无法充分利用风资源，而过小的机组则无法满足发电需求。

3. 地理条件：包括地形、气候等因素。

复杂的地形和恶劣的气候条件会对机组选型产生重要影响，需要选择抗风、抗腐蚀等性能良好的机组。

4. 经济性：机组的选型还需要考虑投资成本、运维成本以及发电收益等经济性因素。

经济性评估可以通过计算投资回收期、内部收益率等指标来综合考虑。

二、机组类型风力发电机组可以分为水平轴风力发电机组和垂直轴风力发电机组两大类。

1. 水平轴风力发电机组：水平轴风力发电机组是目前应用最广泛的风力发电机组类型。

根据叶片数目的不同，水平轴风力发电机组又可分为单叶片、双叶片和多叶片机组。

该类型机组结构简单、转速恒定，利用高效气动外形设计和智能控制系统，能够更好地适应风能资源的变化。

2. 垂直轴风力发电机组：垂直轴风力发电机组的叶片安装在垂直方向上，相对于水平轴机组具有更大的进风角度范围，因此适应性更强。

垂直轴机组通常由直升机翼型和椭圆翼型组成，能够更好地抵抗强风和恶劣气候条件的影响。

三、性能分析风力发电机组的性能主要包括转速特性、输出功率特性、启动速度、阵风适应性等。

1. 转速特性：转速特性是描述风力发电机组输出功率与转速之间关系的重要指标。

转速特性曲线的陡峭程度与发电机组对风能变化的适应性有关，通常希望机组在较宽的转速范围内输出稳定的功率。

风力发电机组选型方法及流程分析
风机选型要结合当地风能资源、气候特征、地形条件、地貌特征等，选择性价比最高的机型，使风电场在全寿命期内发电量最优，效益最好。

在技术先进、运行可靠的前提下，选择经济上切实可行的风力发电机组，需要根据风场的风能资源状况和所选的风力发电机组，测算风场的年发电量，选择综合指标最佳的风力发电机组。

1.机型选择的原则
选择适用安全等级机组
表中：各种参数值是指轮毂高度的数值
vref：表示50 年一遇参考风速10 分钟平均值，我们通常称最大风
速。

A：表示较高湍流强度特征值
B：表示中等湍流强度特征值
C：表示较低湍流强度特征值
选择可靠机组
设计可靠性，制造可靠性，运维的可靠性
1）设计及设计计算，是否标准，如性能计算，载荷计算，疲劳寿命等，通常应有设计认证证书。

2）制造工艺，产品试验。

尤其是静动试验结果通常要有产品认证证书。

风力发电工程设计服务中的电气设备选型与配置随着对可再生能源的需求不断增加，风力发电成为了一种受欢迎的清洁能源选择。

风力发电工程的成功与否取决于众多因素，其中之一就是电气设备的选型与配置。

本文将探讨在风力发电工程设计服务中，如何准确选择合适的电气设备，并做出恰当的配置。

首先，电气设备选型是风力发电工程设计必不可少的一步。

在选择电气设备之前，我们需要深入了解发电机和变频器的特性和要求。

风力发电机应选择耐用、高效和可靠的设备，以便能够持续运行并产生稳定的电能输出。

同时，变频器也是设计中重要的组成部分，它可以将风力发电机产生的交流电转化为适合输送到电网的电能。

在选型方面，我们需要考虑电气设备的功率匹配。

发电机应能够满足工程的需求，需要根据该项目的风能资源、工程容量需求和可接受的负荷需求，选择合适的发电机容量。

同时，在选择变频器时，应根据发电机输出电压和电网要求的频率，选择合适的变频器类型和容量。

其次，电气设备的配置也是重要的方面。

在配置电气设备时，需要考虑多种因素。

首先，我们应确保设备的正常工作和安全性。

电气设备应按照设计标准进行配置，并采取必要的保护措施，如过载保护、短路保护和接地保护。

其次，我们应考虑设备之间的连通性。

电气设备应连接在一起，形成一个完整的系统，能够有效地传输电能并实现自动化控制。

最后，我们还需考虑设备的操作和维护。

合理的设备配置应使操作和维护变得更加容易，减少维护成本和停机时间。

同时，我们还需考虑电气设备的可靠性和兼容性。

电气设备的可靠性是确保工程稳定运行的关键之一。

选择具有良好声誉和经验的供应商，并选择经过证明在类似工程中可靠运行的设备。

兼容性是指设备在不同运行条件下的适应性。

设备应能在不同的风速和输入功率下正常运行，并适应发电机和变频器之间的能量匹配。

最后，我们还需考虑电气设备的成本效益。

选择合适的电气设备应考虑投资回报率和维护成本。

虽然高品质的设备可能具有更高的起始成本，但长期来看，它们通常能够提供更好的性能和更低的维护成本。

Uo -Ulf-UD
（6）
其中：Ulf 为电感压降， 取 0.5 V；UD 为整流二极管 压降， 取 1.5 V；△Uopp 为输出电压最大纹波有效 值，取为输出电压下限值的 0.5%；由此得到滤波
电容的值为 90 uF。 但考虑到电解电容有等效串
联 电 阻 ESR，因 此 在 实 际 电 路 中 ，一 般 选 择 多 个
以实现在高频时的局部软开关性能。 控制芯片外 围电路如图 4 所示。
控制电路采用 UC3875 为控制核心，UC3875 是 Unitrode 公 司 生 产 的 相 移 式 PWM 控 制 器 ，主 要用于定频脉宽调制，同时配合零电压开关工作，
2.6 辅助电源设计 变换器中的辅助电源采用单片开关稳压电
电解电容并联使用，这样可以提高滤波效果，同时
留一定余量，选择电容值比这个值要大一些，最后
选用 3 个 330 uF/200 V 的电解电容进行并联。
2.5 控制电路设计
控制策略采用双闭环控制即是将电压反馈环
作为外环，电流反馈环作为内环，对输出电流进行

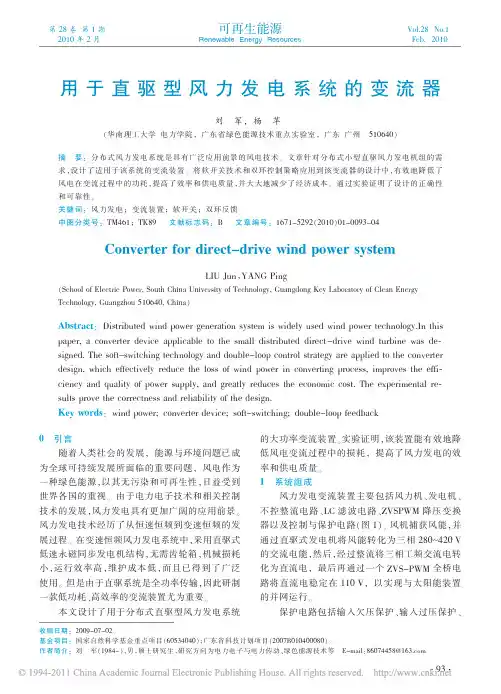

刘 军，等 用于直驱型风力发电系统的变流器
采样并转化为电压信号， 送第一级运算放大器的 反相端与正相端的电压基准比较， 输出的误差送 第二级运算放大器正相端作为电压基准， 和反相 端的输出电压采样信号比较，最后的输出送 PWM 比较器与三角波进行比较， 得到占空比变化的驱 动脉冲去控制移相全桥 DC/DC 变换器。 双环控制 系统原理框图如图 3 所示。
本文设计了用于分布式直驱型风力发电系统
的大功率变流装置。实验证明，该装置能有效地降 低风电变流过程中的损耗， 提高了风力发电的效 率和供电质量。 1 系统组成
风力发电变流装置主要包括风力机、发电机、 不控整流电路、LC 滤波电路、ZVSPWM 降压变换 器以及控制与保护电路（图 1）。 风机捕获风能，并 通过直驱式发电机将风能转化为三相 280～420 V 的交流电能，然后，经过整流将三相工频交流电转 化为直流电， 最后再通过一个 ZVS-PWM 全桥电 路将直流电稳定在 110 V， 以实现与太阳能装置 的并网运行。
