I 医院病床输液监控系统
摘 要
该设计是以单片机MEGA16为核心，以键盘，碰触开关及红外光电开关为输入系统，以液晶、声光报警电路及步进电机为输出系统的智能化输液控制及监控系统。键盘系统为独立式按键系统，红外光电开关的功能为检测点滴的滴下。步进电机具有转速可控功率大及输入脉冲不变时可保持大力矩等优点，这样就可以自如控制吊瓶的上、下缓移可以达到智能控制的目的。点滴速度可用键盘来设定，同时输液结束或发生异常情况能发出报警信号。以上面所述装置为一个从站，主站和从站之间采用自定义串口通信协议，建立了一个由主站控制128个从站的有线监控系统。
关键字 ： 光电开关 MEGA16 步进电机 串口通行
Abstract
The design is based on SCM MEGA16 core to keyboard, touch switches and
infrared photoelectric switch for the input system to LCD, sound and light alarm
circuit and the stepper motor output system of intelligent infusion for the control and
monitoring system. Keyboard keys for the stand-alone systems, infrared photoelectric
switch function for the detection of the drip . Stepper motor control with speed and
input pulse power of a large change can be maintained when the advantages of high
torque, so that you can freely control the bottle on a string of upper and lower slow
智能输液监控系统设计
摘要：
随着医疗技术的进步和人们对健康的重视，输液已经成为了现代医疗中分外重要的一环。然而，由于现阶段平凡输液的流程往往没有得到充分的监控和管理，存在着输液时出现错误、滞留时间过长等问题，这对于患者健康造成了一定的影响。因此，本文提出了一种智能输液监控系统，旨在提高输液流程的安全性、有效性和监管性。
本文起首介绍了智能输液监控系统的设计原则和架构。系统主要由硬件部分、软件部分和网络部分组成，硬件部分包括输液泵、液晶显示屏、红外线传感器等；软件部分包括数据处理、控制、报警等功能；网络部分负责实现与医院信息系统的毗连和数据传输等。
接着，本文详尽介绍了智能输液监控系统的核心功能与操作流程。主要包括输液计量、输液时间、输液速度等参数的智能分析，数据的实时监控与报警，以及数据的管理与统计等。
最后，本文对智能输液监控系统在实际应用中可能遇到的问题进行了分析和解决方案的探讨。并对该系统的优点进行了总结，指出了进一步完善系统的方向。
关键词：智能输液监控系统；数据处理；报警；管理与统计；网络部分
设计原则和架构：
智能输液监控系统的设计应遵循安全、高效、便捷和好用的原则。系统的架构应该包括三个部分：硬件、软件和网络。硬件部分主要包括输液泵、液晶显示屏、红外线传感器等组成。液晶显示屏用于显示输液进度、参数、警报信息和其他重要信息；输液泵用于控制输液速度和计量；红外线传感器用于检测输液管路是否畅通。软件部分包括数据处理、控制、报警等功能。数据处理模块可以对输液计量、时间和速度等参数进行智能分析；控制模块可以实现输液进度的控制；报警模块用于对输液过程中的异常状况进行报警。网络部分负责与医院信息系统进行毗连和数据传输。
核心功能和操作流程：
智能输液监控系统的核心功能包括输液计量、输液时间、输液速度等参数的智能分析。系统的操作流程如下：起首，护士将输液泵和输液袋进行毗连并设置输液计量、时间和速度等参数；然后，将输液管路毗连至患者身体，在液晶显示屏上可以实时观察到输液进度；系统在检测到异常状况时，可以通过声光报警提示护士进行准时处理。当输液完成后，系统会自动记录输液进度和数据，并提供统计报表供医护人员查询。
• 159
•ELECTRONICS WORLD・技术交流
针对点滴输液智能化问题，设计了以51单片机为核心，通过按
键来控制步进电机的转速从而实现对输液时间的把控，利用红外对
管以及LM324比较器整合后实现实时监控吊瓶，采用LCD显示模块
显示的系统电路。实物调试结果良好，实现了没有人为监控状态下
系统自动监控输液点滴的输液情况，实现流量的控制及报警功能。
在实际输液中能达到很好的监控效果。
引言：在没有人为干预的情况下，实现准确的智能点滴输液监
控报警是本设计的重点。它主要是用 STC89C52 单片机电路来实现
的，其具有较强的抗干扰能力，并且低成本、高精度、重量轻、开
发环境简单等特点，通过按键来设置时间或者溶液量，从而改变单
片机对步进电机的控制引脚的信号来改变电机的转速或者方向实现
对输液时间的把控；使用红外对管和LM324比较器组合实现实时监
控液滴量的电路测试模块，采用LED显示模块构成显示电路，最后
通过STC89C52单片机进行整合所有电路，使用protel绘制仿真电路
图，程序部分使用k51编写程序，并进行实物调试。其构架简单、
功能齐全、造价低廉、具有很好的可扩展性，利于推广。
1.智能点滴输液报警的硬件电路
该报警设备的整体构架如图1-1所示，由单片机和测试电路以
及蜂鸣报警器、按键电路、滴速控制电路组成，实现人为设置并用
LED显示液体容量或时间，来控制电机转速，并红外对管检测液滴容量，低于阈值时报警等功能。
图1-1 设计构架
其各个模块的电路原理图如图1-2所示。1.1 STC89C52单片机
其由复位电路和时钟电路以及电源模块电路这三个部分组成，
其中P0至P和P24到P26引脚接液晶显示电路，用于液晶，P23接液位
测试端，为高电平有效，P20到P22引脚接按键电路，P11至P13接步进电机驱动器P30接复位电路，P14接报警器。X1、X2接晶振。
图1-2 STC89C52系统电路原理图
1.2 液晶LCD1602显示模块
智能液体点滴监控系统的设计

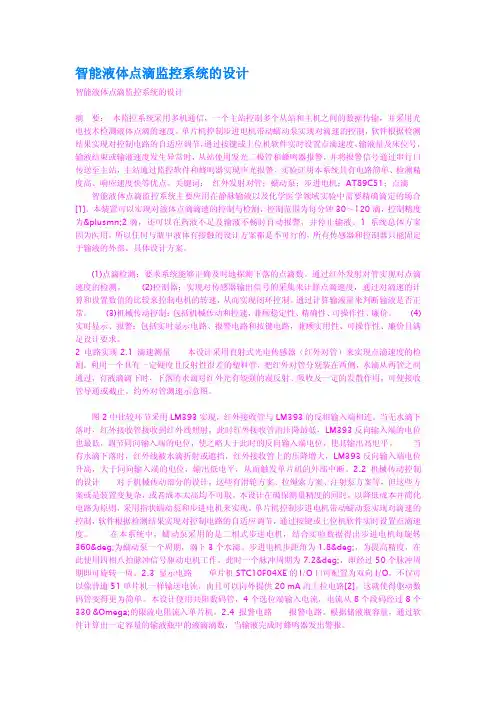

智能液体点滴监控系统的设计
摘要：本监控系统采用多机通信，一个主站控制多个从站和主机之间的数据传输，并采用光
电技术检测液体点滴的速度。单片机控制步进电机带动蠕动泵实现对滴速的控制，软件根据检测
结果实现对控制电路的自适应调节，通过按键或上位机软件实时设置点滴速度、输液量及床位号，
输液结束或输液速度发生异常时，从站使用发光二极管和蜂鸣器报警，并将报警信号通过串行口
传送至主站，主站通过监控软件和蜂鸣器实现声光报警。实验证明本系统具有电路简单、检测精
度高、响应速度快等优点。关键词：红外发射对管；蠕动泵；步进电机；AT89C51；点滴
智能液体点滴监控系统主要应用在静脉输液以及化学医学领域实验中需要精确滴定的场合[1]。本装置可以实现对液体点滴滴速的控制与检测，控制范围为每分钟30～120滴，控制精度
为±2滴，还可以在药液不足及输液不畅时自动报警，并停止输液。1系统总体方案
因为医用，所以任何与瓶中液体有接触的设计方案都是不可行的，所有传感器和控制器只能固定
于输液的外部。具体设计方案。
(1)点滴检测：要求系统能够正确及时地探测下落的点滴数。通过红外发射对管实现对点滴
速度的检测。(2)控制器：实现对传感器输出信号的采集来计算点滴速度，通过对滴速的计
算和设置数值的比较来控制电机的转速，从而实现闭环控制。通过计算输液量来判断输液是否正
常。(3)机械传动控制：包括机械传动和控速，兼顾稳定性、精确性、可操作性、廉价。(4)
实时显示、报警：包括实时显示电路、报警电路和按键电路，兼顾实用性、可操作性、廉价且满
足设计要求。2电路实现2.1滴速测量本设计采用直射式光电传感器（红外对管）来实现点滴速度的检
测。利用一个具有一定硬度且反射性很差的塑料管，把红外对管分别装在两侧，水滴从两管之间
通过，有液滴滴下时，下落的水滴对红外光有较强的漫反射、吸收及一定的发散作用，可使接收
管导通或截止。约外对管测速示意图。
