钢铝组合截面杆件的设计

阐述钢铝组合结构幕墙设计的应用一、幕墙设计中选用钢铝组合结构的优势（一）重量轻由于铝的密度与其他金属材料相比相对较小，钢结构也是密度小的金属混合物，所以同样大小面积的横梁（立柱）型材应用于幕墙之中，钢铝组合的重量最轻，而混凝土板幕墙、瓷板幕墙、千思板幕墙、微晶玻璃幕墙、陶板幕墙显得更重一些。

钢铝组合使得建筑物重量减小。

（二）强度较高铝合金强度设计值是85.5M Pa，弹性模量是70000M Pa，因而其性质不能满足楼层数多等风载荷较大的建筑物的设计要求，时常达不到幕墙的使用要求。

然而钢材的弹性模量是210000M Pa，强度设计是215M Pa。

从数据可以得知，钢的强度大，这是钢铝组合中最需要的地方，它的弹性能模量约为铝合金的 3 倍，强度约为2.5 倍，因此，钢铝巧妙的结合运用到幕墙设计中，荷载承重会大幅度的加强，强度将会得到很大的提高。

（三）设计多变而又灵活钢铝组合结构在幕墙设计中，将钢的强度大、弹性好以及价格低的优势和铝的耐腐蚀、装饰效果好等优势有机而又巧妙的结合起来，结合的形式各种各样。

这样充分发挥出他们的各自优势，将材料运用到极限，从而使幕墙结构有较高的安全性和经济优势。

钢铝组合结构其具有独特的光影和色彩以及良好的建筑艺术效果和建筑风格的造型，因而它具有良好的发展前景。

二、钢铝组合材料在幕墙设计中存在的问题目前在建筑物的幕墙设计中广泛使用的是玻璃幕墙，其表现的光感以及色彩等都具有很广的市场前景。

但是从目前的形式出发，实际工程存在很多的不足。

铝合金材质以及柱形材料，在幕墙的结构中应用的很广，选择材料这方面存在问题。

但是从施工角度出发，这种材料的弹性较小，经受不了大风的影响。

其次，在实际的应用中，铝以及钢在其中的应用有可能会形成一些所谓的原电池，影响了整个幕墙的安全性，因此要避免产生原电池的现象。

应选用一些其他的原材料，尽量的避免电解质的出现。

从设计规范等方面出发，钢铝组合的结构形式缺乏一些市场行业规范，但鋼铝组合结构又具有广阔的发展前景。

组合铝合金模板系统建筑工程应用技术要求（试行）一、组合铝合金模板系统的基本要求（一）建筑工程施工采用组合铝合金模板系统时，产品应符合国家、行业或地方标准的有关要求。

在国家、行业或地方标准未颁布实施前，企业可以自行制定企业标准并执行，但企业标准必须经当地质量技术部门审查备案。

（二）组合铝合金模板型材规格尺寸和材料选用应满足以下要求：1、组合铝合金模板加工用型材的规格统一为边框高度为65ｍｍ，面板厚度≥４ｍｍ；型材的截面形状以满足力学性能要求、便于拆卸安装、经济实用为设计准则，鼓励创新，不做约束性规定。

2、组合铝合金模板加工用型材的材质采用6061-T6铝合金型材，型材化学成分、力学性能应符合GB/T 3190、GB/T 6892的规定；特殊造型、标准层发生变异位置可以采用铝单板,材质为3003。

3、组合铝合金模板系统的钢支撑、插销、锲片、螺栓、螺母、埋件、背楞、垫片、对拉螺杆采用Q235B钢材，材质应符合GB/T 700、GB/T 1591的规定；一般钢背楞的尺寸不小于40mm×60mm×3mm；埋件、钢支撑、钢背楞、子弹销表面宜采用热浸镀锌处理，镀锌层厚度不小于60μm。

4、脱模剂采用水性高效脱膜剂。

5、胶管、杯头为PVC材质，须与对拉螺杆配套使用。

胶管管径φ32mm×3.2mm，外径32mm，内径26mm，胶管长度允许误差±1mm。

杯头外径为45mm/24mm，内径22mm。

（三）为保障组合铝合金模板系统应用的工程质量，单件产成品的尺寸偏差和模板组装后的尺寸偏差应符合表1、表2的要求。

表1 单件产成品检验要求表２模板组装尺寸偏差检验要求单位：mm（四）铝合金模板力学试验，采用宽度为400mm的铝合金模板进行。

力学试验可采用均布荷载或集中荷载进行，当模板支点间距为900mm，均布荷载为30kN/m2时(相当于集中荷载P=10N/mm)最大挠度不应超过 1.5mm；均布荷载为45kN/m2时(相当于集中荷载P=15N/mm)，应不发生局部破坏或折曲，卸荷后残余变形不超过0.2mm，保荷时间应大于2h，所有焊点无裂纹或撕裂。

1总那么1.0. 1为使铝合金门窗工程做到平安适用、技术先进、经济合理、确保质量，制定本标准。

1.0. 2本标准适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。

铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本标准的的规定外，尚应符合国家现行有关标准的规定。

2术语和符号1. 1 主型材 main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。

2. 1. 2 辅型材 accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。

主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼橙框型材。

2. 1.4型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连承受力部位。

2. 1.5遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。

2. 1.6干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进展填充、防水密封处理，在墙体洞口外表装饰湿作业完成后，将门窗固定在金属附框上的安装方法。

2. 1.7湿法安装将铝合金门窗直接安装在未经外表装饰的墙体门窗洞口上，在墙体外表湿作业装饰时对门窗洞口间隙进展填充和防水密封处理。

2.2符号2. 2. 1构造设计Mx绕x轴弯曲设计值M)——绕y轴弯曲设计值P3——抗风压性能指标值R——承载力设计值续表5. 2. 1注：表中厚度是指计算点的钢材厚度，对轴心受力构件是指截面中较厚板件的厚度。

5.2.3不锈钢材料抗拉、抗压强度设计值〔fa)应按其屈服强度标准值(6 0.2)除以材料性能分项系数1.15采用，抗剪强度设计值可按其产品标准或产品检测报告提供的承载力标准值除以相应的抗力分项系数〔Y R)或材料性能分项系数〔Yr)确定。

5.2. 5常用紧固件强度设计值可按本标准附录A的规定采用。

专业 学号 姓名 日期 评分第一章 绪论一、是非判断题1.1 材料力学的研究方法与理论力学的研究方法完全相同。

( 错 ) 1.2 内力只作用在杆件截面的形心处。

( 错 ) 1.3 杆件某截面上的内力是该截面上应力的代数和。

( 错 ) 1.4 确定截面内力的截面法，适用于不论等截面或变截面、直杆或曲杆、基本变形或组合变形、横截面或任意截面的普遍情况。

( 对 ) 1.5 根据各向同性假设，可认为材料的弹性常数在各方向都相同。

( 对 ) 1.6 根据均匀性假设，可认为构件的弹性常数在各点处都相同。

( 对 ) 1.7 同一截面上正应力σ与切应力τ必相互垂直。

( 对 ) 1.8 同一截面上各点的正应力σ必定大小相等，方向相同。

( 错 ) 1.9 同一截面上各点的切应力τ必相互平行。

( 错 ) 1.10 应变分为正应变ε和切应变γ。

( 对 ) 1.11 应变为无量纲量。

( 对 ) 1.12 若物体各部分均无变形，则物体内各点的应变均为零。

( 对 ) 1.13 若物体内各点的应变均为零，则物体无位移。

( 错 ) 1.14 平衡状态弹性体的任意部分的内力都与外力保持平衡。

( 对 ) 1.15 题1.15图所示结构中，AD 杆发生的变形为弯曲与压缩的组合变形。

( 对 ) 1.16 题1.16图所示结构中，AB 杆将发生弯曲与压缩的组合变形。

( 错 )二、填空题1.1 材料力学主要研究 杆件 受力后发生的 变形 ，以及由此产生的 应力，应变 。

1.2 拉伸或压缩的受力特征是 外力的合力作用线通过杆轴线 ，变形特征是 沿杆轴线伸长或缩短 。

B题1.15图题1.16图专业 学号 姓名 日期 评分1.3 剪切的受力特征是受一对等值，反向，作用线距离很近的力的作用 ，变形特征是 沿剪切面发生相对错动 。

1.4 扭转的受力特征是外力偶作用面垂直杆轴线 ，变形特征是 杆轴线的相对转动 。

1.5 弯曲的受力特征是 外力作用线垂直杆轴线 ，变形特征是 梁轴线由直线变为曲线 。

目录一、《钢结构防腐涂装技术规程》（CECS243 2013）规定： (2)二、《建筑钢结构防腐蚀技术规程》（JGJ/T 251-2011 ）规定： (6)三、《钢结构设计标准》（GB50017-2017）规定： (11)四、《高层民用建筑钢结构技术规程》（JGJ99-2015）规定： (12)五、《门式刚架轻型房屋钢结构技术规范》（GB51022-2015）规定： (13)六、《冷弯薄壁型钢结构技术规范》(GB 50018-2002)规定： (15)七、《玻璃幕墙工程技术规范》（JGJ 102-2003）规定： (17)八、《工业建筑防腐蚀设计标准》（GB/T 50046-2018）规定： (18)一、《钢结构防腐涂装技术规程》（CECS243 2013）规定：4 防腐蚀涂装工程设计4．1 一般规定4．1．1 钢结构的防腐蚀涂装设计应遵循安全实用、经济合理的原则，在设计文件中应列入防腐蚀涂装的专项内容与技术要求，其内容应包括：1 对结构环境条件、侵蚀作用程度的评价及防腐蚀涂装设计使用年限的要求；2 对钢材表面锈蚀等级、除锈等级的要求；3 选用的防护涂层配套体系、涂装方法及其技术要求；4 所用防护材料、密封材料或特殊钢材（镀锌钢板、耐候钢等）的材质、性能要求；5 对施工质量及验收应遵循的技术标准要求；6 对使用阶段维护（修）的要求。

4．1．2 钢结构的布置、选型和构造应有利于增强自身的防护能力。

对危及人身安全和维修困难的部位以及重要的承重构件应加强防护措施。

在强腐蚀环境中采用钢结构时，应对其必要性与可行性进行论证。

4．1．3 钢结构防腐蚀涂装工程的设计，应综合考虑结构的重要性、所处腐蚀介质环境、涂装涂层使用年限要求和维护条件等要素，并在全寿命周期成本分析的基础上，选用性价比良好的长效防腐蚀涂装措施。

4．1．4 钢结构表面初始锈蚀等级和除锈质量等级，应按现行国家标准《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T 8923．1从严要求。

中华人民共和国国家标准T 形线夹UDC 621.315.6GB 2340—85T-connector 代替GB 2340—80 国家标准局1985-01-23发布1985-12-01实施1 适用范围本标准适用于变电所户外配电装置中母线与引下线T接的T形线夹。

2 型式尺寸2.1 T形线夹分为TL型、TY型。

2.2 T形线夹主要尺寸应符合图1～2表1 ～2的规定：图1表1mm图2表2mm表中型号中字母及数字意义为：T——T接；Y——压缩，L——螺栓；数字——适用导线截面，mm2；分子表示铝截面；分母表示钢截面；21等第一位表示适用母线组合号，第二位表示适用引下线组合号。

2.3 接线端子螺栓孔尺寸按SD28-82《电力金具接线端子》的规定。

3 技术要求3.1 线夹一般技术条件应符合GB 2314—85《电力金具通用技术条件》的规定。

3.2 材质与紧固件：a.压缩型T形按GB1196—83《重熔用铝锭技术条件》，采用牌号不低于AL99.5b.螺栓型T形线夹按GB1173—74《铸造铝合金》，采-102铝硅合金制造；c.U形螺丝按GB700-79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2 (372.5MPa)的钢制造；d.螺栓按GB 5—76《六角头螺栓(粗制)》；e.螺母按GB 41—76《六角螺母(粗制)》。

f.垫圈按GB 95—76《垫圈(粗制)》；g.弹簧垫圈按GB 93—76《弹簧垫圈》。

h.加厚垫圈按SD27-82《加厚大垫圈》4 验收规则及试验方法线夹的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。

5 标志与包装线夹的标志与包装按GB 2317—85规定。

____________________附加说明：本标准由中华人民共和国水利电力部提出。

本标准由水利电力部南京电力金具设计研究所起草。

本标准主要起草人董吉谔、周铭泽、易健行、骆忆祖、余天衢、薄通。

目录一、《钢结构防腐涂装技术规程》（CECS243 2013）规定： (1)二、《建筑钢结构防腐蚀技术规程》（JGJ/T 251-2011 )规定： (4)三、《钢结构设计标准》（GB50017-2017）规定: (8)四、《高层民用建筑钢结构技术规程》（JGJ99-2015）规定： (10)五、《门式刚架轻型房屋钢结构技术规范》（GB51022-2015）规定： (10)六、《冷弯薄壁型钢结构技术规范》（GB 50018—2002）规定： (12)七、《玻璃幕墙工程技术规范》（JGJ 102—2003）规定： (13)八、《工业建筑防腐蚀设计标准》（GB/T 50046—2018)规定： (14)一、《钢结构防腐涂装技术规程》（CECS243 2013）规定：4 防腐蚀涂装工程设计4．1 一般规定4．1．1 钢结构的防腐蚀涂装设计应遵循安全实用、经济合理的原则，在设计文件中应列入防腐蚀涂装的专项内容与技术要求，其内容应包括：1 对结构环境条件、侵蚀作用程度的评价及防腐蚀涂装设计使用年限的要求；2 对钢材表面锈蚀等级、除锈等级的要求；3 选用的防护涂层配套体系、涂装方法及其技术要求；4 所用防护材料、密封材料或特殊钢材(镀锌钢板、耐候钢等）的材质、性能要求；5 对施工质量及验收应遵循的技术标准要求；6 对使用阶段维护（修)的要求。

4．1．2 钢结构的布置、选型和构造应有利于增强自身的防护能力。

对危及人身安全和维修困难的部位以及重要的承重构件应加强防护措施。

在强腐蚀环境中采用钢结构时，应对其必要性与可行性进行论证。

4．1．3 钢结构防腐蚀涂装工程的设计，应综合考虑结构的重要性、所处腐蚀介质环境、涂装涂层使用年限要求和维护条件等要素,并在全寿命周期成本分析的基础上，选用性价比良好的长效防腐蚀涂装措施。

4．1．4 钢结构表面初始锈蚀等级和除锈质量等级，应按现行国家标准《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T 8923．1从严要求。

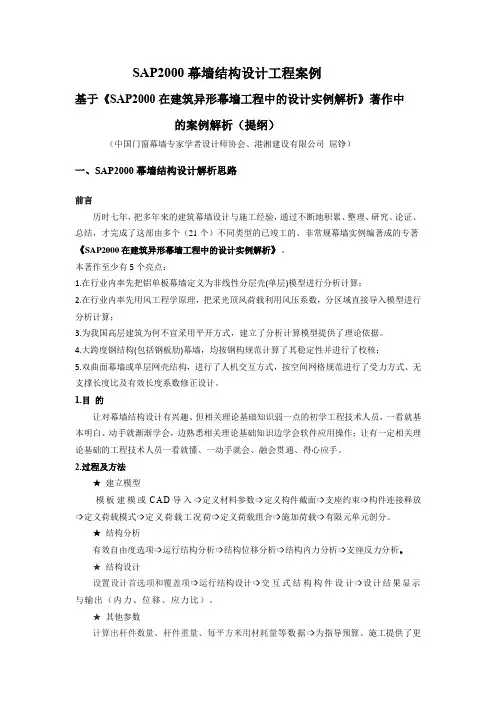

SAP2000幕墙结构设计工程案例基于《SAP2000在建筑异形幕墙工程中的设计实例解析》著作中的案例解析（提纲）（中国门窗幕墙专家学者设计师协会、港湘建设有限公司屈铮）一、SAP2000幕墙结构设计解析思路前言历时七年，把多年来的建筑幕墙设计与施工经验，通过不断地积累、整理、研究、论证、总结，才完成了这部由多个（21个）不同类型的已竣工的、非常规幕墙实例编著成的专著《SAP2000在建筑异形幕墙工程中的设计实例解析》。

本著作至少有5个亮点：1.在行业内率先把铝单板幕墙定义为非线性分层壳(单层)模型进行分析计算；2.在行业内率先用风工程学原理，把采光顶风荷载利用风压系数，分区域直接导入模型进行分析计算；3.为我国高层建筑为何不宜采用平开方式，建立了分析计算模型提供了理论依据。

4.大跨度钢结构(包括钢板肋)幕墙，均按钢构规范计算了其稳定性并进行了校核；5.双曲面幕墙或单层网壳结构，进行了人机交互方式，按空间网格规范进行了受力方式、无支撑长度比及有效长度系数修正设计。

1.目的让对幕墙结构设计有兴趣、但相关理论基础知识弱一点的初学工程技术人员，一看就基本明白、动手就渐渐学会，边熟悉相关理论基础知识边学会软件应用操作；让有一定相关理论基础的工程技术人员一看就懂、一动手就会、融会贯通、得心应手。

2.过程及方法★建立模型模板建模或CAD导入➩定义材料参数➩定义构件截面➩支座约朿➩构件连接释放➩定义荷载模式➩定义荷载工况荷➩定义荷载组合➩施加荷载➩有限元单元剖分。

★结构分析有效自由度选项➩运行结构分析➩结构位移分析➩结构内力分析➩支座反力分析。

★结构设计设置设计首选项和覆盖项➩运行结构设计➩交互式结构构件设计➩设计结果显示与输出（内力、位移、应力比）。

★其他参数计算出杆件数量、杆件重量、每平方米用材耗量等数据➩为指导预算、施工提供了更直接的参数。

3.结果通过本书的学习，能使幕墙工程设计人员达到对于一些特别的、非常规的幕墙能进行结构分析与设计，在满足国家现行规范的前提下，对幕墙工程施工提供设计依据和技术支持，并能对现场施工进行指导。

eBook工程力学（静力学与材料力学）习题详细解答（教师用书）(第5章)范钦珊 唐静静2006-12-18第5章轴向拉伸与压缩5－1试用截面法计算图示杆件各段的轴力，并画轴力图。

解：(a)题(b)题(c)题(d)题习题5－1图F NxF N(kN)x-3F Nx A5－2 图示之等截面直杆由钢杆ABC 与铜杆CD 在C 处粘接而成。

直杆各部分的直径均为d ＝36 mm ，受力如图所示。

若不考虑杆的自重，试求AC 段和AD 段杆的轴向变形量AC l Δ和AD l Δ解：()()N N 22ssππ44BCAB BC AB ACF l F l l d dE E Δ=+33321501020001001030004294720010π36.××+××=×=××mm ()3N 232c100102500429475286mm π10510π364..CDCD AD AC F l l l d E ΔΔ×××=+=+=×××5－3 长度l ＝1.2 m 、横截面面积为1.10×l0－3 m 2的铝制圆筒放置在固定的刚性块上；-10F N x习题5－2图刚性板固定刚性板A E mkN习题5－4解图直径d ＝15.0mm 的钢杆BC 悬挂在铝筒顶端的刚性板上；铝制圆筒的轴线与钢杆的轴线重合。

若在钢杆的C 端施加轴向拉力F P ，且已知钢和铝的弹性模量分别为E s ＝200GPa ，E a ＝70GPa ；轴向载荷F P ＝60kN ，试求钢杆C 端向下移动的距离。

解： a a P A E l F u u ABB A −=−（其中u A = 0）∴ 935.0101010.11070102.1106063333=×××××××=−B u mm钢杆C 端的位移为33P 32s s601021100935450mm π20010154...BC C B F l u u E A ×××=+=+=×××5－4 螺旋压紧装置如图所示。

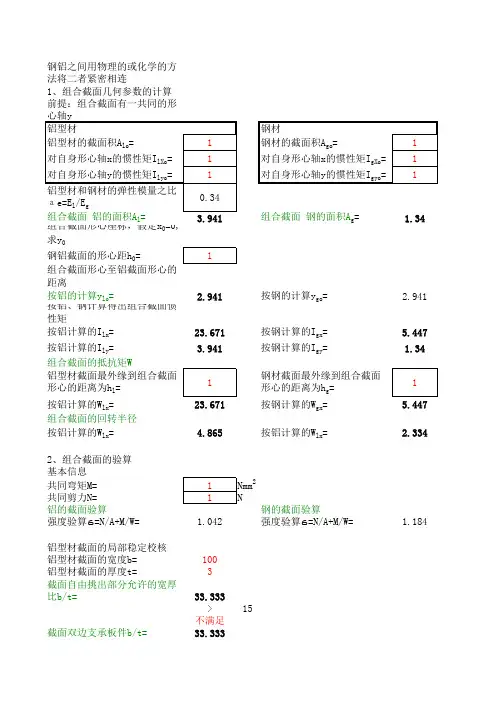

钢铝之间用物理的或化学的方法将二者紧密相连1、组合截面几何参数的计算l 3.941组合截面 钢的面积A g = 1.34组合截面形心座标，假定x 0=0,求y钢铝截面的形心距h 0=按铝的计算y lo = 2.941按钢的计算y go = 2.941按铝、钢计算得出组合截面惯性矩按铝计算的I lx =23.671按钢计算的I gx = 5.447按铝计算的I ly = 3.941按钢计算的I gy =1.34组合截面的抵抗矩W铝型材截面最外缘到组合截面形心的距离为h l =钢材截面最外缘到组合截面形心的距离为h g =按铝计算的W lx =23.671按钢计算的W gx = 5.447组合截面的回转半径按铝计算的W lx = 4.865按铝计算的W lx =2.3342、组合截面的验算基本信息共同弯矩M=2共同剪力N=铝的截面验算钢的截面验算强度验算6=N/A+M/W=1.042强度验算6=N/A+M/W=1.184铝型材截面的局部稳定校核铝型材截面的宽度b=100铝型材截面的厚度t=3截面自由挑出部分允许的宽厚比b/33.333>15不满足截面双边支承板件b/t=33.333>30不满足钢材截面的局部稳定校核钢材截面的宽度b=100钢材截面的厚度t=钢材的屈服点fy=>15不满足截面双边支承板件b/t=33.333<40满足3、抗剪连接件的计算钢、铝截面间抗剪连接件的纵向距离为l=同一截面处有n个抗剪连接件在验算段的剪力V=铝截面对组合截面形心轴的净面积矩S lx=A l0*y l0每个抗剪连接件承受的剪力V l=3382.15注：钢、铝的热膨胀系数不同，在温度发生变化时，抗剪连接件要承受很大的温度应力，因此对于环境温度变化较大的场合应慎用。

第1篇一、引言在当今建筑、桥梁、船舶等工程领域中，结构安全性和稳定性一直是设计者关注的焦点。

格构式截面作为一种重要的结构设计形式，因其独特的力学性能和良好的经济性，在众多工程中得到了广泛应用。

本文将从格构式截面的定义、特点、分类、设计方法及在实际工程中的应用等方面进行详细阐述。

二、格构式截面的定义及特点1. 定义格构式截面是指由多个构件按照一定规律组合而成的截面形式。

这些构件可以是杆件、板件、壳体等，它们通过连接件相互连接，形成具有一定承载能力的整体。

2. 特点（1）力学性能优良：格构式截面具有较好的抗弯、抗剪、抗扭性能，能够满足复杂荷载下的结构稳定性要求。

（2）经济性高：与实心截面相比，格构式截面在保证结构安全性的同时，能够降低材料用量，降低工程造价。

（3）施工方便：格构式截面构件多为标准化、模块化设计，便于施工安装。

（4）适用范围广：格构式截面适用于各种类型的工程，如建筑、桥梁、船舶等。

三、格构式截面的分类1. 按构件形式分类（1）杆件格构式截面：主要由杆件组成，如桁架、空腹梁等。

（2）板件格构式截面：主要由板件组成，如板肋结构、薄壁空间网格等。

（3）壳体格构式截面：主要由壳体组成，如薄壳、球壳等。

2. 按连接方式分类（1）焊接格构式截面：采用焊接连接，具有连接强度高、施工方便等优点。

（2）螺栓连接格构式截面：采用螺栓连接，具有连接强度可靠、易于拆卸等优点。

（3）混合连接格构式截面：结合焊接和螺栓连接的优点，适用于不同工程需求。

四、格构式截面的设计方法1. 材料选择根据工程需求，选择合适的材料，如钢材、木材、混凝土等。

对于钢材，需考虑其屈服强度、弹性模量等力学性能。

2. 构件尺寸确定根据结构受力情况和材料性能，确定构件的截面尺寸、长度等参数。

对于杆件格构式截面，需考虑杆件的直径、间距等；对于板件格构式截面，需考虑板的厚度、宽度等。

3. 连接方式选择根据施工条件和材料性能，选择合适的连接方式。

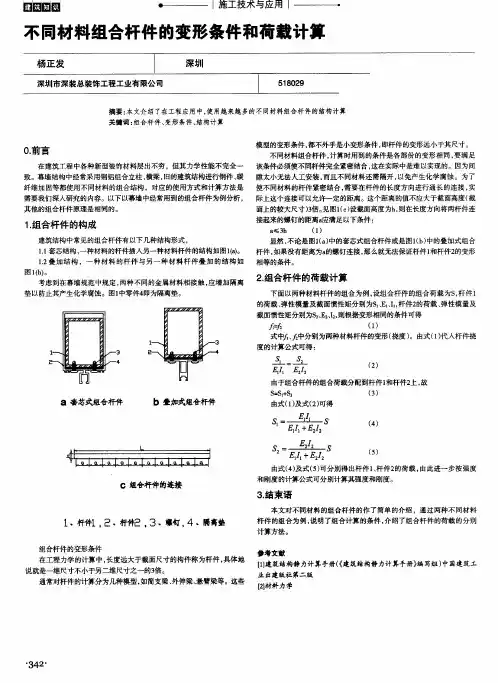

钢铝组合截面杆件的设计闭思廉李硕龚沁华深圳中航幕墙工程有限公司深圳市皇城广场1804室 518045摘要钢铝组合截面是工程中经常应用的一种截面形式。

本文对钢铝组合截面的截面特性计算以及截面验算进行简略的介绍。

关键词钢铝组合截面，钢铝叠合截面一．引言在幕墙支承结构和铝合金门窗骨架设计中，为了节省铝合金用量、降低成本，往往采用钢、铝组合截面的杆件，外露部分采用铝合金型材，隐蔽部分亦即主要受力部分采用钢型材，这样，即达到了外表美观靓丽、截面小巧而承载能力高、造价又低廉的目的。

另外，在幕墙加固工程中，钢铝组合截面也时有应用。

钢、铝组合截面的形式，一般常用的不外乎如图 1所示的两种。

其中 a所示的是将钢型材川入铝合金型材的腔内；而 b所示是钢、铝合金型材并列，二者截面一般有一个共同的对称轴。

钢、铝型材的组合方式，又可分为叠合式和组合式两种。

所谓叠合式，即钢、铝型材之间不加连接，仅仅从构造上能保证二者同时受力即可；而组合式和叠合式不同，它是在钢、铝型材之间用物理的或化学的方法将二者紧密相连的组合形式。

由于这两种截面的组合方式不同，所以在受力后的表现也不同，设计计算方法也完全不同，下面分别予以介绍。

图 1二．叠合式截面杆件的设计如图 2所示叠合式截面杆，当其在横向力作用下受弯时，杆件将发生弯曲变形。

由于钢、铝型材之间不加连接，因此，在二者接触面间无任何约束（忽略摩擦），当杆件发生弯曲变形时，在接触面间，二者会产生相互错动，受荷前在同一竖向截面内的abcd亦不在同一截面了，可见，此时的受弯杆件，已不符合“平截面的假定”条件，因此，二者已不能按一体进行计算了。

考虑到钢、铝型材受荷后，截面未脱开，二者有着共同的边界约束条件，在正常受力情况下，变形在弹性范围内，因此二者各自沿自身截面中和轴产生挠曲，且，二者产生的挠度相等。

所以：g l q q = gxg lx l I E I E 亦即，二者分配的荷载与其刚度成正比，于是有： q l =gxg lx l lxl I E I E I E q+；q g =gx g lx l gx g I E I E I E q +若以内力的形式来表达，亦可写成如下的形式： M l =gxg lx l lxl I E I E I E M+；M g =gx g lx l gx g I E I E I E M +N l =gg l l ll A E A E A E N+；N g =g g l l g g A E A E A E N +其中：M ， N-----总弯矩，总轴力M l ，N l -----铝合金型材分配的弯矩，轴力 M g ，N g -----钢型材分配的弯矩，轴力A l ，A g -----铝合金型材截面面积，钢型材截面面积 据此即可对叠合式截面杆件进行设计了。

【建筑幕墙工程技术标准】概要陆津龙上海市工程建设标准【建筑幕墙工程技术标准】DGJ08-56-2021 〔以下简称新地标〕，该标准由上海市金属结构行业协会幕墙工程技术中心会同有关企业、设计、科研、高校、管理等单位历时三年修订完成。

本标准修订的主要内容包括：新地标在玻璃幕墙的根底上扩充为包括金属、石材、人造板材和复合板材等各种面板的幕墙应用技术；新地标在构件式、全玻璃幕墙的根底上增补了单元式幕墙、点支承幕墙、双层幕墙、幕墙开启窗及采光顶等内容，更为系统、完整；新地标将幕墙光反射、幕墙热工设计、幕墙防火、幕墙防雷单列成章；新地标对双层幕墙、建筑光伏一体化等新技术予以导向性条文规定等，本文概要性地介绍新地标的主要修编技术内容和特点。

一、总那么1、适用高度本标准适用于高度不大于280m的玻璃幕墙、金属幕墙，高度不大于120m的花岗岩石材幕墙，高度不大于80m的其他面板材料的幕墙工程。

2、设计使用年限建筑幕墙设计便用年限不小于25年，其支承结构的设计使用年限宜不小于50年。

根据支承结构和面板分开规定幕墙设计使用年限更为科学合理，支承结构设计使用年限与主体结构设计使用年限一致或接近的规定较科学，面板根据材料性能退化或可更换性规定为25年较为合理。

二、材料增加玻璃平安膜的技术要求。

增加了瓷板、陶板、玻璃纤维增强水泥〔GRC〕板等的性能指标。

增加了超薄型石材蜂窝板等的技术指标。

三、幕墙建筑设计1、面板的面积限制幕墙玻璃面板应符合以下要求：1〕除建筑物的底层大堂和地面高度10m以下的橱窗玻璃外，玻璃面板宜不大于4.5m2。

2〕除夹层玻璃外，钢化玻璃应不大于4.5m2、半钢化玻璃应不大于2.5m2，钢化玻璃应有防自爆坠落措施、半钢化玻璃应有防坠落构造措施。

3〕除建筑物的底层大堂和地面高度10m以下的橱窗玻璃外，夹层玻璃面板应不大于9.0m2。

玻璃部位不设护栏时：1〕中空玻璃的内片采用钢化玻璃，单块玻璃面积不大于3.0m2，钢化玻璃厚度不小于8mm。

Paco结构模型转换——3D3S转换接口说明3D3结构设计软件是同济大学开发的钢结构专业软件，是用于钢结构-空间结构设计的综合性软件，在民用建筑分析与设计中得到广泛的应用，软件的最新版本为3D3S V12.1。

Paco是北京市建筑设计研究院有限公司（简称BIAD）复杂结构研究院自主研发的结构设计软件，采用先进的全三维图形处理平台和专业的有限元求解内核，内置大量中国规范处理，可直接给出各种设计结果。

目前，产品主要分为四个模块：混凝土结构设计、钢结构设计、砌体结构加固设计、结构模型转换。

图1 结构模型转换接口目前结构模型转换提供了如下模型转换功能：1)PKPM接口：JWS转Paco、SpasCAD转Paco、PMSAP转Paco2)Revit接口：Revit转Paco3)AutoCAD接口：DXF转Paco4)Midas Gen接口：Midas Gen和Paco互转5)Midas Building接口：Midas Building和Paco互转6)SAP2000接口： SAP2000和Paco互转7)ETABS接口：ETABS和Paco互转8)3D3S接口：3D3S和Paco互转本文主要介绍3D3S与Paco模型转换的操作流程，以及在模型转换中模型的处理细节。

3D3S转Paco接口软件可以直接打开.3D3S模型，通过读取3D3S导出的文本格式模型（.3D3S），生成Paco模型，并可以通过Paco软件生成Midas Gen、Midas Building、SAP2000、ETABS模型。

3D3S转换为Paco模型，包含下列数据信息：结点表、结点质量表、结点弹簧表、结点约束表、网格线表、材料表、截面表、厚度表、杆件表、杆件偏心表、杆件释放表、杆件附加质量表、杆件弹簧表、墙板表、洞口对象数据表、洞口布置数据表、墙板偏心表、墙板附加质量表、墙板弹簧表、墙板约束表、弹性连接表、刚性连接表、工况数据表、结点荷载数据表、网格线荷载数据表、杆件荷载数据表、墙板荷载数据表、结点荷载布置表、网格线荷载布置表、杆件荷载布置表、墙板荷载布置表。

钢铝组合截面杆件的设计闭思廉李硕龚沁华深圳中航幕墙工程有限公司深圳市皇城广场1804室 518045摘要钢铝组合截面是工程中经常应用的一种截面形式。

本文对钢铝组合截面的截面特性计算以及截面验算进行简略的介绍。

关键词钢铝组合截面，钢铝叠合截面一．引言在幕墙支承结构和铝合金门窗骨架设计中，为了节省铝合金用量、降低成本，往往采用钢、铝组合截面的杆件，外露部分采用铝合金型材，隐蔽部分亦即主要受力部分采用钢型材，这样，即达到了外表美观靓丽、截面小巧而承载能力高、造价又低廉的目的。

另外，在幕墙加固工程中，钢铝组合截面也时有应用。

钢、铝组合截面的形式，一般常用的不外乎如图 1所示的两种。

其中 a所示的是将钢型材川入铝合金型材的腔内；而 b所示是钢、铝合金型材并列，二者截面一般有一个共同的对称轴。

钢、铝型材的组合方式，又可分为叠合式和组合式两种。

所谓叠合式，即钢、铝型材之间不加连接，仅仅从构造上能保证二者同时受力即可；而组合式和叠合式不同，它是在钢、铝型材之间用物理的或化学的方法将二者紧密相连的组合形式。

由于这两种截面的组合方式不同，所以在受力后的表现也不同，设计计算方法也完全不同，下面分别予以介绍。

图 1二．叠合式截面杆件的设计如图 2所示叠合式截面杆，当其在横向力作用下受弯时，杆件将发生弯曲变形。

由于钢、铝型材之间不加连接，因此，在二者接触面间无任何约束（忽略摩擦），当杆件发生弯曲变形时，在接触面间，二者会产生相互错动，受荷前在同一竖向截面内的abcd亦不在同一截面了，可见，此时的受弯杆件，已不符合“平截面的假定”条件，因此，二者已不能按一体进行计算了。

考虑到钢、铝型材受荷后，截面未脱开，二者有着共同的边界约束条件，在正常受力情况下，变形在弹性范围内，因此二者各自沿自身截面中和轴产生挠曲，且，二者产生的挠度相等。

所以：g l q q = gxg lx l I E I E 亦即，二者分配的荷载与其刚度成正比，于是有： q l =gx g lx l lxl I E I E I E q+；q g =gxg lx l gx g I E I E I E q +若以内力的形式来表达，亦可写成如下的形式： M l =gx g lx l lxl I E I E I E M+；M g =gx g lx l gx g I E I E I E M +N l =g g l l ll A E A E A E N+；N g =gg l l g g A E A E A E N +其中：M ， N-----总弯矩，总轴力M l ，N l -----铝合金型材分配的弯矩，轴力 M g ，N g -----钢型材分配的弯矩，轴力A l ，A g -----铝合金型材截面面积，钢型材截面面积 据此即可对叠合式截面杆件进行设计了。
