一、引言
分布式控制系统（DistributedControlSystem，简称DCS）是一种广泛应用于工业生产过程的控制系统。DCS通过将控制功能分散到各个子系统中，实现集中管理、分散控制的目的。为了提高员工对DCS的认识和应用能力，特制定本培训课件。
二、DCS基本原理
1.系统架构
DCS系统由多个子系统组成，每个子系统负责一部分生产过程的控制任务。这些子系统通过网络连接，形成一个分布式控制系统。DCS通常采用客户端/服务器（Client/Server，简称C/S）架构，其中服务器负责数据处理和存储，客户端负责数据显示和控制指令的发送。
2.通信协议
DCS系统中，各个子系统之间的通信采用标准的通信协议，如Modbus、Profibus、Ethernet/IP等。这些协议确保了数据传输的稳定性和可靠性。
3.控制策略 DCS培训课件
DCS系统采用模块化设计，控制策略分为多个层次，包括过程控制层、过程监控层和管理层。过程控制层负责实时采集现场数据，根据预设的控制算法进行计算，输出控制信号；过程监控层负责实时显示现场数据和控制参数，供操作人员监控；管理层负责对整个DCS系统进行管理和优化。
三、DCS硬件设备
1.控制器
控制器是DCS系统的核心设备，负责执行控制策略。控制器通常采用高性能的微处理器，具备较强的数据处理能力和实时性。
2.I/O模块
I/O（输入/输出）模块负责现场信号的采集和输出。根据信号类型的不同，I/O模块可分为模拟量模块、数字量模块和特殊模块等。
3.通信设备
通信设备包括交换机、路由器等，负责实现各个子系统之间的数据传输。
四、DCS软件
1.组态软件 DCS培训课件
（1）控制策略编辑：通过图形化界面，实现对控制算法的配置和修改。
（2）实时数据显示：显示现场数据和控制参数，便于操作人员监控。
（3）报警管理：对系统中的异常情况进行报警，提醒操作人员及时处理。
计算机班培训教材
分散控制系统
第一章 分散控制系统概述
一. 概述
分散控制系统缩写为DCS,全称为DISTRIBUTED CONTROL SYSTEM ,起步于70年代,80年代以后进入优化阶段,从90年代开始,将生产调度、计划优化、经营管理决策方案引入计算机控制系统，使综合管理于优化控制相结合，产生了更大的经济效益和技术进步 。
80、90年代国外DCS的代表产品有：TDS3000、WDPF、INFI90等，这些产品的共同特点是：
（1） 实现开放式的系统通信，向上通过网间连接器与其他网络联系，构成综合信息管理系统，向下支持现场总线，使过程控制各部分之间实现可靠的实时数据通讯。
（2） 具有容错和自诊断能力，可靠性更高。
（3） 操作员站具有很强的图形显示功能，操作简单，响应速度快。
国内近几年发展比较快的是上海新华控制工程有限公司，它最初是给国外的公司安装调试，后来随技术力量的壮大，逐渐把国外的技术消化吸收制造出XDPS，XDPS继承了国外技术的优点，同时在此基础上全部汉化，界面更友好，占领了国内不少的市场分额。
二．分散控制系统的特点
相对分散控制而言是集中控制。对于集中式计算机控制系统而言，中央计算机的处理速度以及计算机自身的可靠性是其两大应用目标。计算机的处理速度越快，在一定时间范围内就可管理更多的设备，但处理速度受当时技术条件的限制，不可能要多快有多快。另一方面就是所有的控制功能都集中到单台计算机上来完成，一旦计算机出了故障，就意味着所有功能都将失效。基于这种情况，必须寻求一种更加可靠的计算机自动化控制系统，其方案不外乎两种：
（1） 使计算机本身更加可靠
（2） 引入功能上可替代的分散控制技术，以改善系统的可靠性 计算机班培训教材

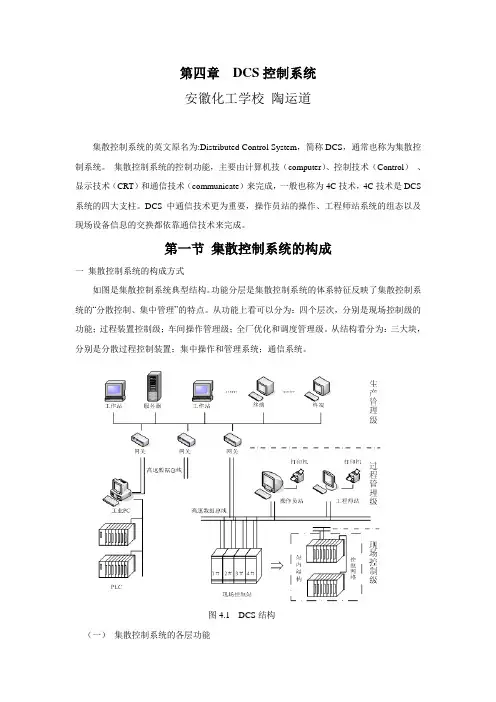

第四章 DCS控制系统
安徽化工学校 陶运道
集散控制系统的英文原名为:Distributed Control System，简称DCS，通常也称为集散控制系统。 集散控制系统的控制功能，主要由计算机技（computer）、控制技术（Control） 、显示技术（CRT）和通信技术（communicate）来完成，一般也称为4C技术，4C技术是DCS系统的四大支柱。DCS中通信技术更为重要，操作员站的操作、工程师站系统的组态以及现场设备信息的交换都依靠通信技术来完成。
第一节 集散控制系统的构成
一 集散控制系统的构成方式
如图是集散控制系统典型结构。功能分层是集散控制系统的体系特征反映了集散控制系统的“分散控制、集中管理”的特点。从功能上看可以分为：四个层次，分别是现场控制级的功能；过程装置控制级；车间操作管理级；全厂优化和调度管理级。从结构看分为：三大块，分别是分散过程控制装置；集中操作和管理系统；通信系统。
图4.1 DCS结构
（一） 集散控制系统的各层功能 1、 现场控制级的功能
（1）微处理器进入现场变送器、传感器和执行器；现场总线的应用。部分或完全完成过程控制级的功能；
（2）采集过程数据，对数据进行数据转换；
（3）输出过程操作命令；
（4）进行直接数字控制；
（5）完成与过程装置控制级的数据通信；
（6）对现场控制级的设备进行检测和诊断。
2、 过程装置控制级的功能
过程装置控制级的结构采用过程控制设备+I/O卡件，其功能是：
（1）采集过程数据，进行数据转换和处理；
（2）数据的监视和存储；
（3）实施连续、批量或顺序控制的运算和输出控制作用；
（4）数据和设备的自诊断；
（5）数据通信。
3、车间操作管理级的功能
车间操作管理级设备有中央控制室操作站、打印机、拷贝机、工程师站、计算站，能完成功能是：
（1）数据显示与记录
DCS控制系统

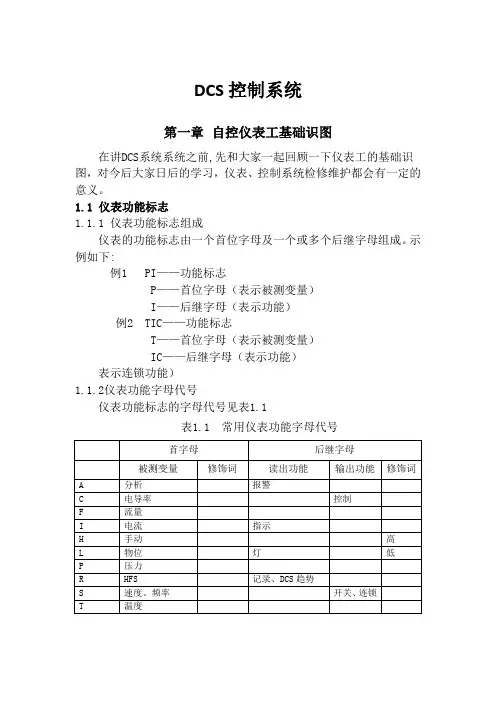

第一章 自控仪表工基础识图
在讲DCS系统系统之前,先和大家一起回顾一下仪表工的基础识图，对今后大家日后的学习，仪表、控制系统检修维护都会有一定的意义。
1.1 仪表功能标志
1.1.1 仪表功能标志组成
仪表的功能标志由一个首位字母及一个或多个后继字母组成。示例如下:
例1 PI——功能标志
P——首位字母（表示被测变量）
I——后继字母（表示功能）
例2 TIC——功能标志
T——首位字母（表示被测变量）
IC——后继字母（表示功能）
表示连锁功能）
1.1.2仪表功能字母代号
仪表功能标志的字母代号见表1.1
表1.1 常用仪表功能字母代号
首字母 后继字母
被测变量 修饰词 读出功能 输出功能 修饰词
A 分析 报警
C 电导率 控制
F 流量
I 电流 指示
H 手动 高
L 物位 灯 低
P 压力
R HFS 记录、DCS趋势
S 速度、频率 开关、连锁
T 温度
1.2 仪表检测流程图常见图形符号
1.2.1 常用仪表流程图符号及其含义
a) 常规仪表
b) 引入计算机或DCS控制系统仪表
H
L
1.3 仪表检测流程图识图
MFRISA30101MMPRISA30102TSA30103PIS30104PIS30105HL
图1.1 工艺检测控制流程图
1.4 仪表接线图识图（略）
第二章 计算机控制系统及DCS基础知识
集散控制系统(Distributed Control System, DCS)是计算机控制系统的一种结构形式。计算机控制是以自动控制理论和计算机技术为基础的，自动控制理论是计算机控制的理论支柱，计算机技术的发展又促进了自动控制理论的发展与应用。计算机控制系统有多种结构PIRSA
