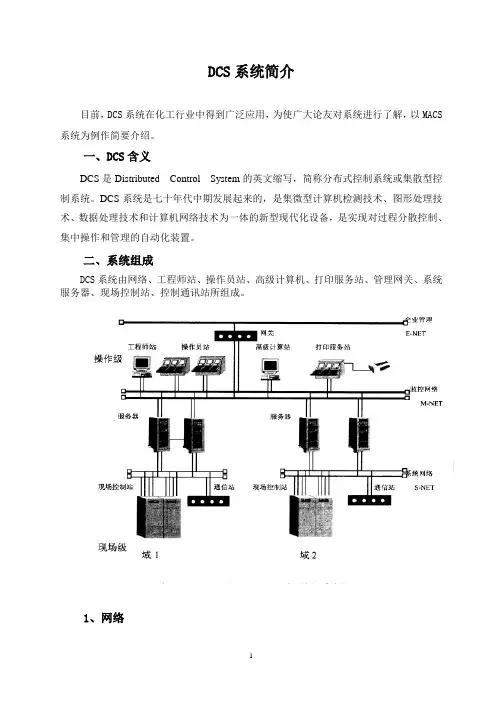

DCS系统简介目前，DCS系统在化工行业中得到广泛应用，为使广大论友对系统进行了解，以MACS 系统为例作简要介绍。
一、DCS含义DCS是Distributed Control System的英文缩写，简称分布式控制系统或集散型控制系统。
DCS系统是七十年代中期发展起来的，是集微型计算机检测技术、图形处理技术、数据处理技术和计算机网络技术为一体的新型现代化设备，是实现对过程分散控制、集中操作和管理的自动化装置。
二、系统组成DCS系统由网络、工程师站、操作员站、高级计算机、打印服务站、管理网关、系统服务器、现场控制站、控制通讯站所组成。
1、网络以MACS系统为例：系统网络由上至下分为三个层次：监控网络、系统网络和控制网络。
①监控网络（M—NET）由10M/100M高速冗余以太网构成，用于系统服务器与现场控制站、通信控制站等的连接。
完成现场控制站、通讯控制站的数据下装，服务器与现场控制站、通讯控制站之间的实时数据通讯。
②系统网络（S—NET）由10M ARCNET网构成，用于连接现场控制站和服务器之间的通信。
③控制网络（C—NET）由PROFIBUS-DP构成，可兼容CAN、FF、MODBUS等多种现场总线网络，用来与现场控制站主控单元和过程I/O（信号输入输出模板）单元的通信，完成实时输入、输出数据传送服务的专用网络系统。
2、工程师站它是由工业PC机和各种组态软件工具组成，主要用以完成以下功能：组态：完成数据库、图形、控制算法、报表的组态；参数配置：简化历史库、事故追忆、变量组定义等；设备组态：实现应用系统的操作员站、服务器、现场控制站及过程I/O模块的配置等；数据下装和增量下装：将组态后的数据下装到服务器、操作员站，在线运行时，还可通过增量下装的形式修改数据库和控制算法。
应用软件：MACS专用组态软件，可选装MACS专用操作员软件。
3、操作员站操作员站是操作人员使用的设备，操作员站的监控软件是最重要的人机交互界面，能使操作人员通过薄膜键盘、轨迹球灵活方便地监控过程。
DCS控制系统讲解DCS（分散控制系统）是指通过计算机技术和通信技术将生产过程中的各个控制单元进行连接和协调，实现对整个生产过程的自动控制和监控的系统。
它是以计算机为核心，将各个控制单元分散在不同的位置，并通过通信网络进行连接的控制系统。
DCS系统由硬件和软件两部分组成。
硬件包括主机、输入输出设备、通信设备等。
主机是DCS系统的核心，用于处理各个控制单元发送过来的数据，并根据设定的控制策略进行控制。
输入输出设备用于与现场设备进行数据的交换，如传感器、执行器等。
通信设备用于连接各个控制单元，实现数据的传输和交换。
软件是指对DCS系统进行编程，实现各种控制功能和监控功能的程序。
DCS系统的特点是分布式控制。
各个控制单元可以分散在不同的位置，并通过通信网络进行连接。
这样就可以实现对整个生产过程的全面控制和监控。
此外，DCS系统还具有模块化设计的特点，各个控制单元可以独立工作，互不干扰。
这样就可以方便系统的扩展和维护。
DCS系统可以分为三层结构：生产现场层、控制层和管理层。
生产现场层是指生产过程中的实际控制单元，如传感器、执行器等。
控制层是指各个控制单元之间进行数据通信和控制的计算机集群，包括主机、通信设备等。
管理层是指对整个DCS系统进行监控和管理的计算机，包括人机界面和监控软件等。
DCS系统具有很高的可靠性和可扩展性。
由于各个控制单元可以独立工作，并通过通信网络进行连接，当其中一个控制单元发生故障时，其他控制单元仍然可以正常工作。
同时，当生产过程需要扩展时，只需要添加新的控制单元，而无需对整个系统进行大范围的改造。
DCS系统的应用范围广泛，包括电力、化工、冶金、环保、交通等行业。
在电力行业，DCS系统可以用于对电力系统进行监控和控制，实现电力的调度和分配。
在化工行业，DCS系统可以用于对化工过程中的反应装置、蒸馏装置等进行控制，实现化工生产的自动化。
在冶金行业，DCS系统可以用于对冶炼过程中的各个控制单元进行控制，提高生产效率和质量。

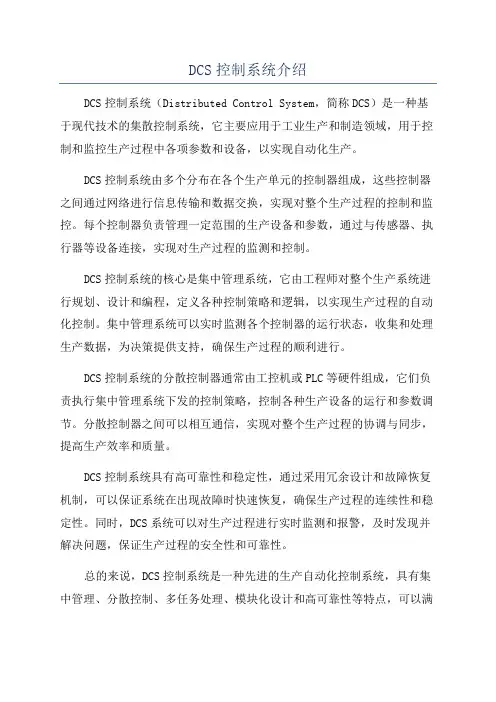

DCS控制系统介绍
DCS控制系统（Distributed Control System，简称DCS）是一种基于现代技术的集散控制系统，它主要应用于工业生产和制造领域，用于控制和监控生产过程中各项参数和设备，以实现自动化生产。
DCS控制系统由多个分布在各个生产单元的控制器组成，这些控制器之间通过网络进行信息传输和数据交换，实现对整个生产过程的控制和监控。
每个控制器负责管理一定范围的生产设备和参数，通过与传感器、执行器等设备连接，实现对生产过程的监测和控制。
DCS控制系统的核心是集中管理系统，它由工程师对整个生产系统进行规划、设计和编程，定义各种控制策略和逻辑，以实现生产过程的自动化控制。
集中管理系统可以实时监测各个控制器的运行状态，收集和处理生产数据，为决策提供支持，确保生产过程的顺利进行。
DCS控制系统的分散控制器通常由工控机或PLC等硬件组成，它们负责执行集中管理系统下发的控制策略，控制各种生产设备的运行和参数调节。
分散控制器之间可以相互通信，实现对整个生产过程的协调与同步，提高生产效率和质量。
DCS控制系统具有高可靠性和稳定性，通过采用冗余设计和故障恢复机制，可以保证系统在出现故障时快速恢复，确保生产过程的连续性和稳定性。
同时，DCS系统可以对生产过程进行实时监测和报警，及时发现并解决问题，保证生产过程的安全性和可靠性。
总的来说，DCS控制系统是一种先进的生产自动化控制系统，具有集中管理、分散控制、多任务处理、模块化设计和高可靠性等特点，可以满
足各种工业生产领域的自动化控制需求，提高生产效率，节约成本，保证生产质量，是工业生产自动化的重要技术手段。

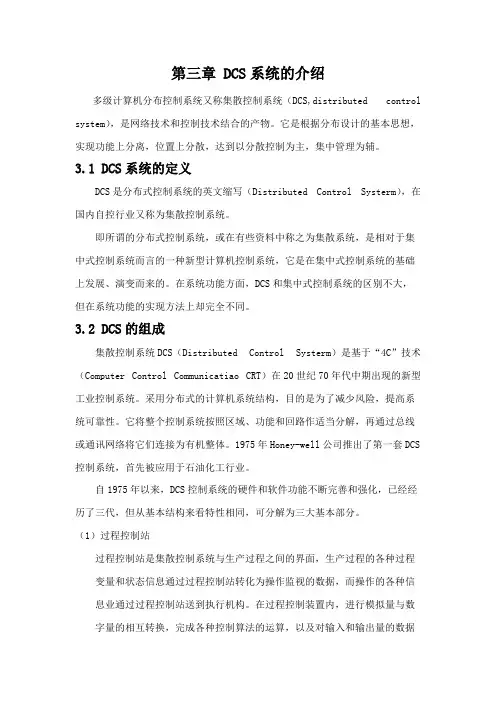

第三章 DCS系统的介绍多级计算机分布控制系统又称集散控制系统（DCS,distributed control system），是网络技术和控制技术结合的产物。
它是根据分布设计的基本思想，实现功能上分离，位置上分散，达到以分散控制为主，集中管理为辅。
3.1 DCS系统的定义DCS是分布式控制系统的英文缩写（Distributed Control Systerm），在国内自控行业又称为集散控制系统。
即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。
在系统功能方面，DCS和集中式控制系统的区别不大，但在系统功能的实现方法上却完全不同。
3.2 DCS的组成集散控制系统DCS（Distributed Control Systerm）是基于“4C”技术（Computer Control Communicatiao CRT）在20世纪70年代中期出现的新型工业控制系统。
采用分布式的计算机系统结构，目的是为了减少风险，提高系统可靠性。
它将整个控制系统按照区域、功能和回路作适当分解，再通过总线或通讯网络将它们连接为有机整体。
1975年Honey-well公司推出了第一套DCS 控制系统，首先被应用于石油化工行业。
自1975年以来，DCS控制系统的硬件和软件功能不断完善和强化，已经经历了三代，但从基本结构来看特性相同，可分解为三大基本部分。
（1）过程控制站过程控制站是集散控制系统与生产过程之间的界面，生产过程的各种过程变量和状态信息通过过程控制站转化为操作监视的数据，而操作的各种信息业通过过程控制站送到执行机构。
在过程控制装置内，进行模拟量与数字量的相互转换，完成各种控制算法的运算，以及对输入和输出量的数据处理等运算。
（2）操作站操作站是操作人员与集散控制系统的界面，操作人员通过操作站了解生产过程的运行状况，并通过他发出操作指令。

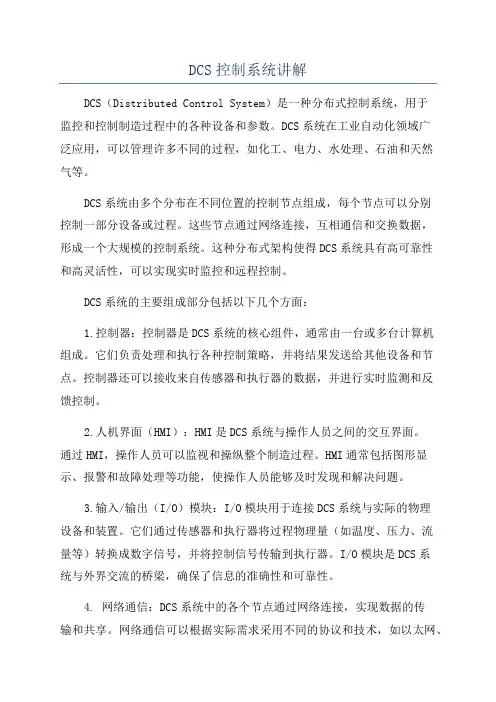

DCS控制系统讲解DCS（Distributed Control System）是一种分布式控制系统，用于监控和控制制造过程中的各种设备和参数。
DCS系统在工业自动化领域广泛应用，可以管理许多不同的过程，如化工、电力、水处理、石油和天然气等。
DCS系统由多个分布在不同位置的控制节点组成，每个节点可以分别控制一部分设备或过程。
这些节点通过网络连接，互相通信和交换数据，形成一个大规模的控制系统。
这种分布式架构使得DCS系统具有高可靠性和高灵活性，可以实现实时监控和远程控制。
DCS系统的主要组成部分包括以下几个方面：1.控制器：控制器是DCS系统的核心组件，通常由一台或多台计算机组成。
它们负责处理和执行各种控制策略，并将结果发送给其他设备和节点。
控制器还可以接收来自传感器和执行器的数据，并进行实时监测和反馈控制。
2.人机界面（HMI）：HMI是DCS系统与操作人员之间的交互界面。
通过HMI，操作人员可以监视和操纵整个制造过程。
HMI通常包括图形显示、报警和故障处理等功能，使操作人员能够及时发现和解决问题。
3.输入/输出（I/O）模块：I/O模块用于连接DCS系统与实际的物理设备和装置。
它们通过传感器和执行器将过程物理量（如温度、压力、流量等）转换成数字信号，并将控制信号传输到执行器。
I/O模块是DCS系统与外界交流的桥梁，确保了信息的准确性和可靠性。
4. 网络通信：DCS系统中的各个节点通过网络连接，实现数据的传输和共享。
网络通信可以根据实际需求采用不同的协议和技术，如以太网、Profibus、Modbus等。
这些网络使得DCS系统具有分布式控制和集中监控的能力。
5.数据存储和处理：DCS系统需要对大量的数据进行存储和处理。
这些数据包括控制参数、过程状态、历史记录等。
数据存储和处理功能可以在DCS系统中实现，也可以通过连接外部数据库和服务器来实现。
DCS系统的工作原理基于控制算法和策略。
控制算法通常是根据过程的特点和需求进行设计和优化的。

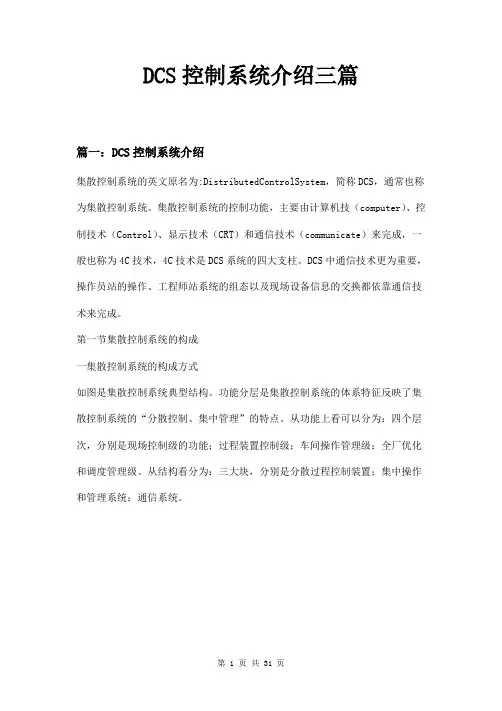

DCS控制系统介绍三篇篇一：DCS控制系统介绍集散控制系统的英文原名为:DistributedControlSystem，简称DCS，通常也称为集散控制系统。
集散控制系统的控制功能，主要由计算机技（computer）、控制技术（Control）、显示技术（CRT）和通信技术（communicate）来完成，一般也称为4C技术，4C技术是DCS系统的四大支柱。
DCS中通信技术更为重要，操作员站的操作、工程师站系统的组态以及现场设备信息的交换都依靠通信技术来完成。
第一节集散控制系统的构成一集散控制系统的构成方式如图是集散控制系统典型结构。
功能分层是集散控制系统的体系特征反映了集散控制系统的“分散控制、集中管理”的特点。
从功能上看可以分为：四个层次，分别是现场控制级的功能；过程装置控制级；车间操作管理级；全厂优化和调度管理级。
从结构看分为：三大块，分别是分散过程控制装置；集中操作和管理系统；通信系统。
图4.1DCS结构（一）集散控制系统的各层功能1、现场控制级的功能（1）微处理器进入现场变送器、传感器和执行器；现场总线的应用。
部分或完全完成过程控制级的功能；（2）采集过程数据，对数据进行数据转换；（3）输出过程操作命令；（4）进行直接数字控制；（5）完成与过程装置控制级的数据通信；（6）对现场控制级的设备进行检测和诊断。
2、过程装置控制级的功能过程装置控制级的结构采用过程控制设备+I/O卡件，其功能是：（1）采集过程数据，进行数据转换和处理；（2）数据的监视和存储；（3）实施连续、批量或顺序控制的运算和输出控制作用；（4）数据和设备的自诊断；（5）数据通信。
3、车间操作管理级的功能车间操作管理级设备有中央控制室操作站、打印机、拷贝机、工程师站、计算站，能完成功能是：（1）数据显示与记录（2）过程操作（含组态操作、维护操作）（3）数据存储和压缩归档（4）报警、事件的诊断和处理（5）系统组态、维护和优化处理（6）数据通信；（7）报表打印和画面硬拷贝。

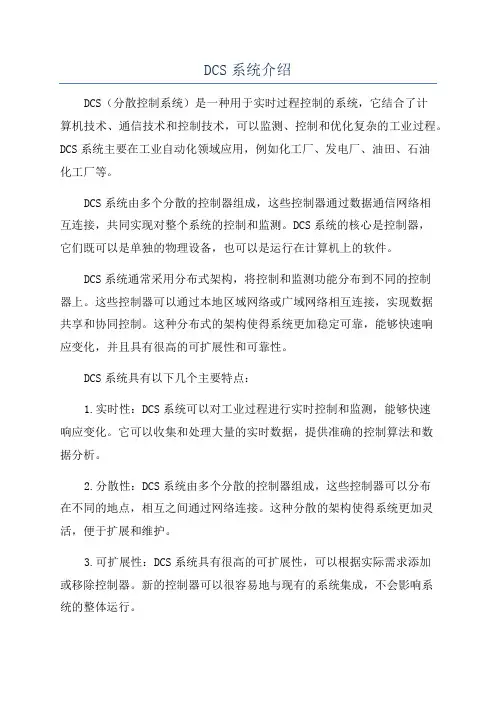

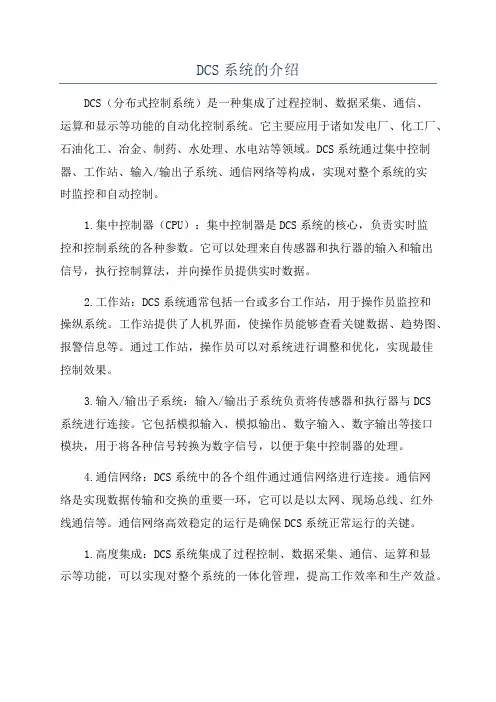

DCS系统介绍DCS（分散控制系统）是一种用于实时过程控制的系统，它结合了计算机技术、通信技术和控制技术，可以监测、控制和优化复杂的工业过程。
DCS系统主要在工业自动化领域应用，例如化工厂、发电厂、油田、石油化工厂等。
DCS系统由多个分散的控制器组成，这些控制器通过数据通信网络相互连接，共同实现对整个系统的控制和监测。
DCS系统的核心是控制器，它们既可以是单独的物理设备，也可以是运行在计算机上的软件。
DCS系统通常采用分布式架构，将控制和监测功能分布到不同的控制器上。
这些控制器可以通过本地区域网络或广域网络相互连接，实现数据共享和协同控制。
这种分布式的架构使得系统更加稳定可靠，能够快速响应变化，并且具有很高的可扩展性和可靠性。
DCS系统具有以下几个主要特点：1.实时性：DCS系统可以对工业过程进行实时控制和监测，能够快速响应变化。
它可以收集和处理大量的实时数据，提供准确的控制算法和数据分析。
2.分散性：DCS系统由多个分散的控制器组成，这些控制器可以分布在不同的地点，相互之间通过网络连接。
这种分散的架构使得系统更加灵活，便于扩展和维护。
3.可扩展性：DCS系统具有很高的可扩展性，可以根据实际需求添加或移除控制器。
新的控制器可以很容易地与现有的系统集成，不会影响系统的整体运行。
4.可靠性：DCS系统具有很高的可靠性，它可以实现冗余配置，以确保系统在控制器故障或通信故障的情况下仍然正常运行。
此外，DCS系统还可以进行故障诊断和预测，及时发现和修复故障，减少停机时间。
5.开放性：DCS系统采用开放的标准和协议，可以与其他系统和设备进行集成。
例如，它可以与企业资源计划（ERP）系统、质量管理系统、人机界面（HMI）等系统相连接，实现数据共享和协同工作。
DCS系统可以实现多种控制策略，例如PID控制、模型预测控制、优化控制等。
它可以对工业过程进行自动化控制，提高生产效率和产品质量，减少能源消耗和废品产生。
DCS控制系统介绍DCS控制系统（Distributed Control System）是一种基于现代信息技术的自动化控制系统，用于工业生产过程的监控、控制和数据处理等功能。
它基于计算机网络、通信技术和控制算法等技术，将控制任务分散到不同的控制节点上，实现多任务分布式自动化控制。
DCS控制系统由监控层、控制层和执行层构成。
监控层是最高层，主要负责监控过程工艺参数、生产状态和设备运行状态等信息，提供用户界面供操作员使用。
控制层是中间层，负责控制过程参数，调节和改变系统的工作状态。
执行层是最底层，主要负责执行控制层的指令，控制、调节和保护各种设备。
1. 分布式体系结构：DCS控制系统采用分布式体系结构，将控制任务分散到多个控制节点上，使系统具有高可靠性和高稳定性。
即使一些节点发生故障，其他节点仍然可以继续工作，保证系统的连续运行。
2. 多任务运行：DCS控制系统具有多任务运行的特点，可以同时处理多个任务，实现复杂的控制算法和优化运算。
系统可以根据需要进行任务的优先级调度，确保重要任务的执行效果和实时性。
3. 网络通信技术：DCS控制系统基于计算机网络和通信技术，实现控制节点间的数据交换和通信，实现远程控制、监控和故障诊断等功能。
控制节点可以通过网络实现数据共享和远程监控，提高系统的管理效率和设备的利用率。
4. 开放性接口：DCS控制系统通常采用开放式接口设计，使其可以与其他系统进行数据交换和集成。
如与企业资源计划（ERP）系统集成，实现生产计划和物料管理的统一、同时，也可以与其他自动化系统集成，如SCADA系统、MES系统等，实现全面的生产过程控制和管理。
5. 可扩展性：DCS控制系统具有较好的可扩展性，可以根据生产工艺的变化和需求的变化进行扩展和改造。
可以增加新的控制节点，增加新的功能模块，实现对系统的功能和性能的扩展，提高系统的灵活性和适应性。
DCS控制系统在工业生产中有着广泛的应用，包括化工、石油、电力、冶金、食品、制药等行业。
百科名片
DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。
即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。
它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机，通信、显示和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。
基本介绍
首先，DCS的骨架—系统网络，它是DCS的基础和核心。
由于网络对于DCS整个系统的实时性、可靠性和扩充性，起着决定性的作用，因此各厂家都在这方面进行了精心的设计。
对于DCS的系统网络来说，它必须满足实时性的要求，即在确定的时间限度内完成信息的传送。
这里所说的“确定”的时间限度，是指在无论何种情况下，信息传送都能在这个时间限度内完成，而这个时间限度则是根据被控制过程的实时性要求确定的。
因此，衡量系统网络性能的指标并不是网络的速率 DCS
，即通常所说的每秒比特数（bps），而是系统网络的实时性，即能在多长的时间内确保所需信息的传输完成。
系统网络还必须非常可靠，无论在任何情况下，网络通信都不能中断，因此多数厂家的DCS均采用双总线、环形或双重星形的网络拓扑结构。
为了满足系统扩充性的要求，系统网络上可接入的最大节点数量应比实际使用的节点数量大若干倍。
这样，一方面可以随时增加新的节点，另一方面也可以使系统网络运行于较轻的通信负荷状态，以确保系统的实时性和可靠性。
在系统实际运行过程中，各个节点的上网和下网是随时可能发生的，特别是操作员站，这样，网络重构会经常进行，而这种操作绝对不能影响系统的正常运行，因此，系统网络应该具有很强在线网络重构功能。
其次，这是一种完全对现场I/O处理并实现直接数字控制（DDC）功能的网络节点。
一般一套DCS中要设置现场I/O控制站，用以分担整个系统的I/O和控制功能。
这样既可以避免由于一个站点失效造成整个系统的失效，提高系统可靠性，也可以使各站点分担数据采集和控制功能，有利于提高整个系统的性能。
DCS的操作员站是处理一切与运行操作有关的人机界面（HMI-Human Machine Interface或operator interface）功能的网络节点。
工程师站是对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护的网络节点，其主要功能是提供对DCS进行组态，配置工作的工具软件（即组态软件），并在DCS在线运行时实时地监视DCS网络上各个节点的运行情况，使系统工程师可以通过工程师站及时调整系统配置及一些系统参数的设定，使DCS随时处在最佳的工作状态之下。
与集中式控制系统不同，所有的DCS都要求有系统组态功能，可以说，没有系统组态功能的系统就不能称其为DCS。
DCS自1975年问世以来，已经经历了三十多年的发展历程。
在这三十多年中，DCS虽然在系统的体系结构上没有发生重大改变，但是经过不断的发展和完善，其功能和性能都得到了巨大的提高。
总的来说，DCS正在向着更加开放，更加标准化，更加产品化的方向发展。
作为生产过程自动化领域的计算机控制系统，传统的DCS仅仅是一个狭义的概念。
如果以为DCS只是生产过程的自动化系统，那就会引出错误的结论，因为现在的计算机控制系统的含义已被大大扩展了，它不仅包括过去DCS 中所包含的各种内容，还向下深入到了现场的每台测量设备、执行机构，向上发展到了生产管理，企业经营的方方面面。
传统意义上的DCS现在仅仅是指生产过程控制这一部分的自动化，而工业自动化系统的概念，则应定位到企业全面解决方案，即total solution 的层次。
只有从这个角度上提出问题并解决问题，才能使计算机自动化真正起到其应有的作用。
DCS具有以下特点：
（1）高可靠性。
由于DCS将系统控制功能分散在各台计算机上实现，系统结构采用容错设计，因此某一台计算机出现的故障不会导致系统其他功能的丧失。
此外，由于系统中各台计算机所承担的任务比较单一，可以针对需要实现的功能采用具有特定结构和软件的专用计算机，从而使系统中每台计算机的可靠性也得到提高。
（2）开放性。
DCS采用开放式，标准化、模块化和系列化设计，系统中各台计算机采用局域网方式通信，实现信息传输，当需要改变或扩充系统功能时，可将新增计算机方便地连入系统通信网络或从网络中卸下，几乎不影响系统其他计算机的工作。
(3)灵活性
通过组态软件根据不同的流程应用对象进行软硬件组态，即确定测量与控制信号及相互间连接关系、从控制算法库选择适用的控制规律以及从图形库调用基本图形组成所需的各种监控和报警画面，从而方便地构成所需的控制系统。
(4)易于维护
功能单一的小型或微型专用计算机，具有维护简单、方便的特点，当某一局部或某个计算机出现故障时，可以在不影响整个系统运行的情况下在线更换，迅速排除故障。
(5)协调性
各工作站之间通过通信网络传送各种数据，整个系统信息共享，协调工作，以完成控制系统的总体功能和优化处理。
(6)控制功能齐全
控制算法丰富，集连续控制、顺序控制和批处理控制于一体，可实现串级、前馈、解耦、自适应和预测控制等先进控制，并可方便地加入所需的特殊控制算法。
DCS的构成方式十分灵活，可由专用的管理计算机站、操作员站、工程师站、记录站、现场控制站和数据采集站等组成，也可由通用的服务器、工业控制计算机和可编程控制器构成。
处于底层的过程控制级一般由分散的现场控制站、数据采集站等就地实现数据采集和控制，并通过数据通信网络传送到生产监控级计算机。
生产监控级对来自过程控制级的数据进行集中操作管理，如各种优化计算、统计报表、故障诊断、显示报警等。
随着计算机技术的发展，DCS可以按照需要与更高性能的计算机设备通过网络连接来实现更高级的集中管理功能，如计划调度、仓储管理、能源管理等。
形态组成
DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。
它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机(Computer)、通讯(Communication)、显示(CRT)和控制(Control)等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活、组态方便。
）
具体含义
DCS是 Data Communication Subsystem （数据通信子系统）的简称。
以轨道交通行业为例，DCS是一个纯透明的非安全性系统，他是控制中心和列车之间发送报文的载体。
DCS第二层涵义：Dorsal Column Stimulator[医]脊柱刺激器在特殊控制领域，如核电站控制系统，DCS的含义为数字化控制系统（Digital control system）。
