混凝土中氯离子含量测定的探讨

浅谈硬化混凝土中的氯离子含量的检测

摘要

我国沿海地区因河砂缺乏,时常出现海砂未经妥善处理即拌入混凝土的情况,从而对当地钢筋混凝土结构的耐久性造成严重威胁，本文对于已经掺入过量氯离子的既有钢筋混凝土结构,如何准确的对其进行氯离子含量的检测，进行了初步探讨。

引言

众所周知，海砂中通常含有大量的氯盐。当混有氯盐的混凝土用于浇筑钢筋混凝土工程时，会导致混凝土中钢筋的锈蚀，锈蚀的钢筋体积膨胀，挤压破坏混凝土保护层，从而严重结构安全。因此如何准确测定混凝土中的氯离子含量，以便判断混凝土结构的耐久性状态，是工程技术人员极其关注的问题。

1、硬化混凝土氯离子含量检测方法标准的误差因素分析

1.1、砂浆制取的影响

各试验方法中都是对混凝土进行破碎后去除石子，然后把砂浆研碎成粉状进行试验。由于砂浆和混凝土中石子的黏附力强，样品中完全剔除的难度大，而且破坏后的样品的砂浆中可能混有石子破坏后的碎石，由此可能导致试验结果不能反映真实的混凝土中砂浆的氯离子浓度，因此在取样砂浆的过程中，应尽量去除岩石颗粒及其破碎部分，并小心将附着在石子上的砂浆小心剔除出来；

1.2、筛的影响

《混凝土中氯离子含量检测技术规程》JGJ/T 322-2013用的筛是0.16mm、《建筑结构检测技术标准》GB/T 50334-2019用的筛是0.075mm、《水运工程混凝土试验检测技术规范》JTS/T 236-2019用的筛是0.630mm，其中《混凝土中氯离子含量检测技术规程》JGJ/T 322-2013中提到编制组对于同一硬化混凝土试样，进行分别通过筛孔公称直径分别为0.63mm、0.315mm、0.16mm和0.08m筛的砂浆粉末的水溶性氯离子含量的比对试验，检测结果表明通过筛孔公称直径0.16mm筛的砂浆粉末的水溶性氯离子含量最高，试验结果最安全，由此笔者推荐使用0.16mm孔径的筛。

1.3、样品调节状态的影响

因为制取后的砂浆样品具有一定的含水率，对于后面称量的准确性影响较大，因此需要进行烘干。《混凝土中氯离子含量检测技术规程》JGJ/T 322-2013、《水运工程混凝土试验检测技术规范》JTS/T 236-2019调节方式是105±5℃烘2h，《建筑结构检测技术标准》GB/T 50334-2019调节方式是105℃~110℃烘至恒重。笔者建议按照105±5℃烘2h进行样品调节，因为实践经验证明20g左右的粉料，105±5℃烘2h既能保证自由水分完全烘干，也能避免样品的化学变化。

混凝土砌块墙体中氯离子含量检测技术规程

文章标题：混凝土砌块墙体中氯离子含量检测技术规程

文章摘要：

本文旨在详细介绍混凝土砌块墙体中氯离子含量检测技术规程。通过对氯离子的含量进行准确检测，可以评估混凝土结构的耐久性和抗腐蚀性能，进一步指导后续的维护和修复工作。本文将从深度和广度两个角度，探讨混凝土砌块墙体中氯离子含量检测的方法、步骤和注意事项，旨在提供有价值的、高质量的文章内容。

一、引言

1.1 氯离子对混凝土结构的危害

1.2 混凝土砌块墙体中氯离子含量检测的重要性

二、氯离子检测方法

2.1 非破坏性检测方法

2.1.1 开裂法

2.1.2 表面虹吸法

2.1.3 微小孔隙法

2.2 破坏性检测方法

2.2.1 化学分析法 2.2.2 离子选择电极法

2.2.3 电导率法

三、氯离子检测步骤

3.1 样品采集

3.2 样品处理

3.3 检测操作

3.4 实验数据分析

四、氯离子检测注意事项

4.1 采集和处理过程中的预防措施

4.2 实验操作中的注意事项

4.3 数据分析和结果解读的关键要点

五、总结和回顾性内容

5.1 氯离子检测方法总结

5.2 重要步骤和注意事项回顾

5.3 氯离子含量检测技术的应用前景展望

六、观点和理解

6.1 氯离子检测对混凝土结构的重要性

6.2 氯离子含量检测技术的前沿发展趋势

结论：

本文详细介绍了混凝土砌块墙体中氯离子含量检测技术规程。氯离子含量的准确检测对于评估混凝土结构的耐久性和抗腐蚀性能至关重要，为后续的维护和修复工作提供了指导。深入探讨了氯离子检测方法、步骤和注意事项，并提供了总结和回顾性内容。本文也分享了对氯离子含量检测技术的观点和理解，指出其在混凝土结构工程中的重要性和未来发展趋势。

混凝土拌合物中氯离子含量测定方法分析

摘要：本文首先对被测量混凝土拌合物的原材料种类和配合比简要概括，然后分别从水溶性氯离子含量测定、标准溶液制备方法、硝酸银滴定法、氯离子选择电极法、速测条法、水溶性氯离子含量计算等方面阐述混凝土拌合物中氯离子含量测定方法，最后分析氯离子含量测定方法之间的差异。

关键词：混凝土拌合物；氯离子含量；测定方法

引言：混凝土结构的质量与其内部成分具有直接关系，如果混凝土拌合物中含量大量的盐碱物质则混凝土结构会受到不同程度的腐蚀，从而降低混凝土结构的使用寿命，最终导致建筑质量出现严重问题威胁周围人们的生命安全。因此，混凝土浇筑之前必须通过技术手段对其氯离子含量进行测定，保证混凝土拌合物浇筑之后能够达到规定要求。

一、混凝土拌合物材料分析

（一）原材料种类

本文测定的混凝土拌合物原材料主要包括水泥、掺合料、细骨料、粗骨料、减水剂、拌合水、氯化钠、蒸馏水八种，其中水泥材料的3d抗折强度为4.3MPa、28d抗折强度为8.7MPa，水泥3d抗压强度为24.9MPa、28d抗压强度为50.8MPa，水泥的初步凝结时间为170min、最终凝结时间为260min，氯离子含量为0.009%；掺合料主要包括煤灰和矿粉两类，煤灰的7d活性指数为70、28d活性指数为76，矿粉的7d活性指数为82、28d活性指数为108；细骨料和粗骨料的表观密度分别为2610、2680kg/m3，含泥量分别为0.2%和0.3%，而细骨料的细度模数为2.5；减水剂的减水率为22%，拌合用水直接采用自来水，氯化钠纯度大于99.95%[1]。

（二）原材料配合比 本文测定的混凝土拌合料中分别掺入的外料中只有氯化钠和自来水中含有一定含量的氯离子，而氯化钠中的氯离子含量固定为0.5%，而自来水中的氯离子含量存在一定的差异，最终本文选择拌合自来水氯离子含量为0.05%、0.1%、0.3%三种情况进行掺合，而其他不含有氯离子的拌合料用量基本不发生变化[2]。

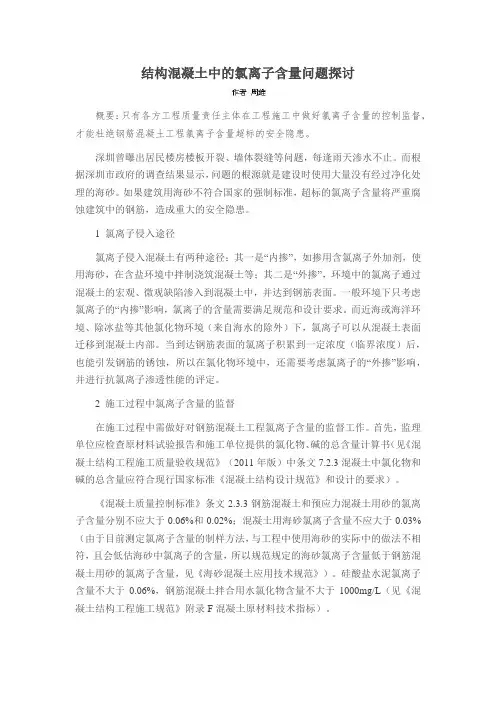

结构混凝土中的氯离子含量问题探讨

概要：只有各方工程质量责任主体在工程施工中做好氯离子含量的控制监督，才能杜绝钢筋混凝土工程氯离子含量超标的安全隐患。

深圳曾曝出居民楼房楼板开裂、墙体裂缝等问题，每逢雨天渗水不止。而根据深圳市政府的调查结果显示，问题的根源就是建设时使用大量没有经过净化处理的海砂。如果建筑用海砂不符合国家的强制标准，超标的氯离子含量将严重腐蚀建筑中的钢筋，造成重大的安全隐患。

1 氯离子侵入途径

氯离子侵入混凝土有两种途径：其一是“内掺”，如掺用含氯离子外加剂，使用海砂，在含盐环境中拌制浇筑混凝土等；其二是“外掺”，环境中的氯离子通过混凝土的宏观、微观缺陷渗入到混凝土中，并达到钢筋表面。一般环境下只考虑氯离子的“内掺”影响，氯离子的含量需要满足规范和设计要求。而近海或海洋环境、除冰盐等其他氯化物环境（来自海水的除外）下，氯离子可以从混凝土表面迁移到混凝土内部。当到达钢筋表面的氯离子积累到一定浓度（临界浓度）后，也能引发钢筋的锈蚀，所以在氯化物环境中，还需要考虑氯离子的“外掺”影响，并进行抗氯离子渗透性能的评定。

2 施工过程中氯离子含量的监督

在施工过程中需做好对钢筋混凝土工程氯离子含量的监督工作。首先，监理单位应检查原材料试验报告和施工单位提供的氯化物、碱的总含量计算书（见《混凝土结构工程施工质量验收规范》（2011年版）中条文7.2.3混凝土中氯化物和碱的总含量应符合现行国家标准《混凝土结构设计规范》和设计的要求）。

《混凝土质量控制标准》条文2.3.3钢筋混凝土和预应力混凝土用砂的氯离子含量分别不应大于0.06%和0.02%；混凝土用海砂氯离子含量不应大于0.03%（由于目前测定氯离子含量的制样方法，与工程中使用海砂的实际中的做法不相符，且会低估海砂中氯离子的含量，所以规范规定的海砂氯离子含量低于钢筋混凝土用砂的氯离子含量，见《海砂混凝土应用技术规范》）。硅酸盐水泥氯离子含量不大于0.06%，钢筋混凝土拌合用水氯化物含量不大于1000mg/L（见《混凝土结构工程施工规范》附录F混凝土原材料技术指标）。 其次，在生产施工过程中，监理单位和施工单位应在搅拌地点和浇筑地点分别对混凝土拌合物进行抽样检验（见《混凝土质量控制标准》GB 50164-2011条文7.2.1）。混凝土拌合物的检验频率应符合：同一工程、同一配合比的混凝土的氯离子含量应至少检验1次；同一工程、同一配合比和采用同一批次海砂的混凝土的氯离子含量应至少检验1次（见GB 50164-2011条文7.2.2）。混凝士拌合物中水溶性氯离子含量应按照现行行业标准《水运工程混凝土试验规程》JTJ
