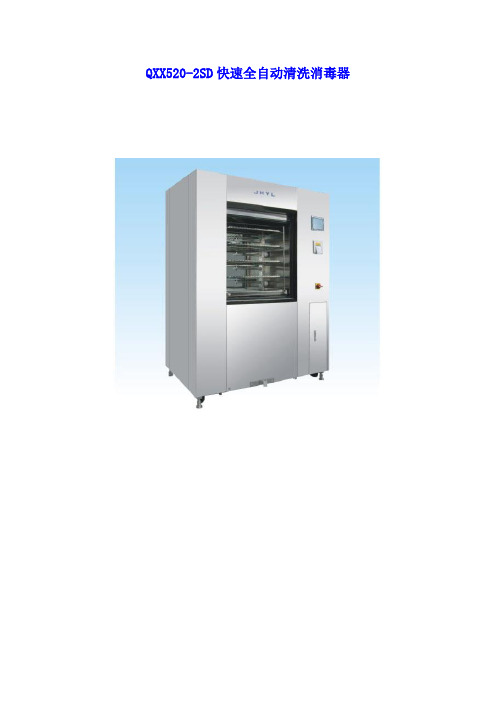

QXX520-2SD快速全自动清洗消毒器QXX520-2SD清洗消毒器QXX系列自动清洗消毒器主要适用于医院中心供应室或手术室对于各种可以重复使用的手术器械、器皿、托盘、碗类、麻醉器械、微创手术器械等的清洗、消毒和干燥。
✧标准配置：主体壹台、器械清洗内车壹台、标准清洗筐十只、手动运输外车两台。
✧可选配：标准清洗筐外形尺寸：长480×240×50mm大号清洗筐外形尺寸： 490×490×50mm小号清洗筐外形尺寸：长240×240×50mm主要技术参数：内腔容积520L，有效清洗容积380L，能够一次处理10～12台手术的器械或68个换药碗/弯盘。
用时最长程序完成时间≤35分钟☆安装空间要求：建议使用的最小空间为：长4.0×宽2.5。
主要技术参数✧清洗舱尺寸（宽×高×深）：720×930×850mm✧外形尺寸（宽×高×深）： 1348×1825×1025mm✧最大外形尺寸（宽×高×深）：1348×1800×3020（包含两台外车）✧重量（空重）：500kg✧结构形式：立式✧电功率：40kW（电加热）✧排水口：l 1/2′✧通风口：φ89㎜✧水耗量：40L/步✧热水处理温度：93℃使用条件☆水源接口：DN25☆排水口：l 1/2′☆电源:380V/40kW☆水源接口：DN25☆水源压力：0.2～0.5MPa☆水流量：35L/min☆水质要求：蒸馏水或纯水：电导率≤15μs/㎝蒸馏水：0°d（1°d =10mg·CaO／L＝17.80 mg·CaCO3／L）说明：建议用户使用蒸馏水或纯水，否则易导致清洗后的器械上存留白斑，影响使用。
QXX520-2SD快速全自动清洗消毒器主要配置。
清洗机使用说明书最终版pdf1清洗机使用说明书自动清洗机说明书All rightsreserved未经许可，不得翻印Page 1 of16自动清洗机使用说明书纳金Nanometals使用说明书Operrating InstructionsNJ-QXJ-001 自动清洗机（工业用途）Automatic Cleaning Machine (Industial)感谢使用纳金科技清洗机产品在安装、使用与维修前请仔细阅读本手册以期发挥最佳性能并维护安全清洗机使用说明书自动清洗机说明书All rightsreserved未经许可，不得翻印Page 2 of16自动清洗机使用说明书目录●安全注意事项●重要信息●清洗机主要规格参数●零部件名称和附图说明●显示屏附图说明及含义∙主界面∙手动画面∙参数设置●使用步骤∙触膜屏的设置∙锥形瓶的固定∙启动程序∙其它方面●维护及保养说明书All rights reserved未经许可，不得翻印Page 3 of16自动清洗机使用说明书安全注意事项●启动机器前，必须穿实验服，戴手套，带口罩，带上护目眼镜（否则可能会导致轻微中毒，灼伤皮肤和眼睛）●禁止将头伸入，通风橱里的机器中，以免发生意外（否则可能会导致轻微中毒，或者头部会被夹伤）●启动机器前，必须将通风橱的开关打开（否则可能会导致有害气体不能够及时排出，人体接触会轻微腐蚀和中毒）●请把放锥形瓶的槽格都装满，装满后务必把固定盖板合上（否则可能会导致部分强酸强碱，溅出水槽以外，腐蚀部分零件，机器寿命变短）●严禁不戴手套直接用手触碰固定盖板（否则可能会导致触碰的部位被轻微腐蚀）●在机器运行时严禁将通风橱中的开关断开（否则可能会导致清洗中的有害气体不能及时排出实验室外）●在机器运行时，出现紧急情况，立即断开电源（否则可能会导致冒烟、起火、触电或腐蚀）说明书All rights reserved未经许可，不得翻印Page 4 of16自动清洗机使用说明书若工作中出现以下异常或故障∙喷头结构没有正常的上或下移动∙长形喷头没有正常的喷出液体∙旋转放置机构没有正常的左右翻转∙排液时电磁阀没有按照设定次序打开排液管∙电磁阀出现异常，不能止水或同时打开∙光电感应器异常亮起∙存在其它异常情况或故障请立即按掉显示屏上的“停止”开关，上述任一情况若依然存在异常则立即按掉总电源，并与客户咨询服务中心联系进行检查和修理。
目录一、设备的用途和特点· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·1二、基本参数· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·2三、工作原理· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·3四、设备工艺流程与结构· · · · · · · · · · · · · · · · · · · · · · · · · · · · · 4五、设备操作· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·7六、设备的安装· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·11七、设备的维护与保养· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·12八、安全操作· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·12一、设备的用途和特点1．设备的用途KJCS系列全自动湿法超声波胶塞清洗机，是用于制药行业制剂粉针、口服液、输液瓶胶塞的洗涤、硅化、灭菌和干燥等工序处理的专用设备。
RYGS全自动胶塞铝盖清洗机（一）设备介绍RYGS型全自动胶塞铝盖清洗机是我厂科研人员，按国家制药工业的“GMP”规范及机电一体化要求进行设计制造的。
清洗在一封闭厢内完成，消除了交叉污染，是医药行业胶塞铝盖洗涤专用设备。
本设备采用了先进的可编程控制器（PLC）作为总控制器，并且采用了电子触摸屏进行操作，全部过程汉字显示，操作容易。
各种工艺参数如清洗时间、漂洗时间可事先预置，只需按下“运行”键，整个过程可自动完成。
除自动方式外还设有“半自动”和“手动”方式可供选择。
设备具有结构紧凑、体积小、性能好、操作方便，主要零部件均采用不锈钢材料。
循环泵、控制器、触摸屏、变频器等部件系采用进口设备。
（二）技术参数（1）生产能力：0.5-10万只/批（2）班产量：约2.5-3时/批（3）超声波功率：2KW 超声波采用最新叠加技术（注：同样功率的超声波采用叠加技术后是普通超声波的3－5倍，清洗效果更佳）（4）冷却方式：吸入百级风置换箱体内热空气（5）设计压力＜0.2MPa（6）压力容器级别：Ⅰ类压力容器（7）电源：380V 50Hz，三相四线制（8）设备外形参考尺寸：2100×1200×1900 mm（三）工作原理胶塞铝盖由进料口（采用人工或真空吸料）加入清洗桶内，进料与进水可同时进行,当水位达到规定高度时，水位传感器动作，自动停止进水。
进水进料结束后进行清洗。
在转动滚筒的同时，打开副进水使漂浮于水面的污物从溢出口排出，同时进行清洗，清洗时间可由触摸屏预置。
清洗时间到以上各部位复位打开排污电磁阀，把水排掉，然后关上排污电磁阀，重新进水进行精洗，精洗过程中超声波自动开启，水循环喷淋，滚筒转动，付进水开。
清洗合格后，按一下出料按钮自动进行出料。
清洗机的结构是由主变速电机、主传动轴、清洗桶、清洗槽、水泵、水过滤器，大功率超声波清洗机，循环风机，以及电控部分等部件组成，结构合理，操作方便。
1)主传动控制器是采用进口变频调速器，体积小，调速范围大，操作方便。
Rapid-A-520型快速全自动清洗消毒机的故障报警信息意义与日常维护Rapid-A-520型快速全自动清洗消毒机是山东新华生产的一种全自动快速清洗消毒机，主要适用于医院中心供应室或手术室对于各种可以重复使用的手术器械、器皿、托盘、碗类、麻醉器械等的清洗、消毒和干燥，包括像吸液管和试管等易碎品。
该设备的最大优点便是清洗速度快，能比常规清洗设备缩短1/3的清洗时间。
这样的仪器由于自动化程度高，有较强的自我诊断能力，因此，使用人员只有识别仪器出现的故障信息，及时发现故障所在，并尽快排除。
当仪器出现故障时，系统会自动报警，屏幕上会出现报警信息提示，按照提示去相应解决问题。
1.报警信息及意义1.1门障碍检查对应障碍处理板是否报警（红灯亮），检查胶条是否因障碍形变。
解决问题后按报警确认。
1.2电机保护检查门是否遇到机械阻力，检查保护板电机电流是否设置太小，检查门开关位开关是否工作正常。
可以适量调整直流电及保护板的电位器w1或w2，w1为开门电流，顺时针为调大，逆时针为调小；w2为关门电流，顺时针为调大，逆时针为调小。
解决问题后按报警确认。
1.3开、关门时间过长检查门是否遇到机械助力，检查保护时间是否设置太短，检查门开关位开关是否工作正常，直流电源是否工作正常。
解决问题后按报警确认。
1.4进水慢检查水源压力是否正常，检查水阀是否打开，检查水阀过滤器是否阻塞，检查水箱过滤网是否阻塞。
解决问题后按报警确认。
1.5请关好门再启动程序手动关闭舱室门。
解决问题后按报警确认。
1.6程序为空不能启动程序重新选择非空的清洗程序。
1.7清洗舱水位过低察看清洗舱内水位是否正常，察看对应舱室是否有漏水现象。
1.8风压过低查看干燥舱风机是否运转，察看干燥舱管路连接是否可靠，察看风压开关引压管是否连接可靠，察看开关设置点是否合适。
解决问题后按报警确认。
1.9干燥系统有水查看是否干燥系统单向阀失灵或是单向阀后浮子开关故障。
1.10气源太低查看是否压缩气压力低于4公斤，是否压力检测开关设置太高。
