混凝土喷射机

PYC6Z转子式混凝土喷射机导语导语：我公司引进德国喷浆技术，利用锥形给料装置，通过锥面贴合密封，显著提高密封可靠性，主机旁粉尘浓度低于国家标准10mg/m³，喷浆料输送距离大大延长。

本期转化果平台推荐的《PYC6Z转子式混凝土喷射机》是由山西汾西华益公司引进德国专业技术研发的，可实现煤矿井下千米喷浆的潮式喷浆机，水平输送距离可达1000m、垂直输送高度可达150m，大大减少了井巷工程喷浆作业中喷浆机的搬运频次，具有减员提效、降低劳动强度、减少搬运等优势，可极大改善井下作业环境，保障工人的职业健康。

一、研发背景国内煤矿井下大多使用转子式混凝土喷射机，用于干料、潮料混凝土喷射作业。

转子式混凝土喷射机的给料部分和喷射部分为融为一体（即它只有一个料腔，同时用于给料和喷射作业），给料和喷射时密封处于相对旋转状态，密封结构不可靠，并极易出现磨损造成密封失效，以致喷射距离短，仅能达到60～80m，并产生较大粉尘，料腔通过出料口频率较低，喷射时脉冲大，物料不能连续。

喷浆机纯人工手动作业，机械化程度低，劳动强度大。

在煤矿井下条件苛刻，设备运输困难情况下，为生产现场及作业带来非常大的挑战。

山西汾西华益实业有限公司引进德国专业技术，实现自主生产的PYC6Z转子式混凝土喷射机填补了国内在煤矿井下远距离喷浆技术的空白，是一款可实现千米喷浆的潮式喷浆机。

二、优势性能1.实现远距离输送，水平输送距离可达1000m、垂直输送高度可达150m，大大减少井巷工程喷浆作业中喷浆机随巷道掘进进尺的搬运频率，具有有效发挥减员提效、降低工人劳动强度及减少搬运过程风险的优势。

2.实现了从给料到喷浆现场粉尘少、物料回弹小的目标，并且材料利用率高，降低了巷道工程材料成本，改善了井下作业环境，保障了工人的职业健康。

3.设备故障率低、性能稳定、安全可靠、操作方便。

三、结构特点1.PYC6Z转子式混凝土喷射机由喷浆主机、高压水泵、喷枪组成；另配套有我公司独立研制的6SDL230－3.6型给料机，该给料机可根据喷浆效率进行液压无极调节供料速度，连续均匀给料，配合喷浆主机共同构成喷浆作业系统，最大程度的保证了喷浆质量和喷浆效率。

混凝土喷射机械手安全操作规程混凝土喷射机械手是一类用于喷射混凝土的重型机械设备，在使用过程中需要严格按照安全操作规程来进行操作，以保障工人的人身安全和设备的正常运行。

以下是混凝土喷射机械手安全操作规程的主要内容。

一、安全准备1.1 混凝土喷射机械手的操作前，必须按照规定佩戴好个人防护装备，包括安全帽、防护眼镜、耳塞、防护服等，并确认这些装备的可用性。

1.2 在操作现场进行足够的安全交底和安全教育，让操作人员对混凝土喷射机械手的工作原理和安全注意事项有清楚的了解。

1.3 在操作现场必须设置合适的安全围栏，确保非操作人员无法接近喷射区域，以避免发生人员伤害事故。

二、设备操作2.1 在操作混凝土喷射机械手前，必须进行设备预检，检查喷射机械手的各项设备及系统是否正常运行，并对发现的问题及时修复或更换。

2.2 在操作过程中，操作人员必须严格按照使用说明书进行操作，禁止超载操作，保持设备的稳定运行。

2.3 混凝土喷射机械手必须由经过专门培训和持证上岗的操作人员进行操作，不得擅自让未经培训和持证人员上岗操作。

2.4 在进行混凝土喷射作业前，必须对喷射区域进行彻底的清理和检查，确保没有杂物和障碍物，以免在作业过程中发生危险。

2.5 在操作过程中，操作人员必须随时关注设备的工作状态，如发现异常情况必须立即停机检修，并及时上报维修人员进行维修。

三、作业环境3.1 混凝土喷射机械手的作业环境必须处于良好状态，保持平整、干燥和无漏水的状态，以免影响作业效果和操作人员的安全。

3.2 在作业现场，必须采取防滑措施，确保操作人员的安全。

如遇到湿滑的地面或有积水等情况，必须及时进行处理或采取防滑措施。

3.3 在操作现场，应设置指示标志，指示操作人员、工人和其它非操作人员所需注意的事项，以减少事故的发生。

四、应急措施4.1 在混凝土喷射机械手操作过程中，若发生设备故障或异常情况，操作人员应立即停止操作，切断电源，并及时上报维修人员进行处理。

混凝喷射机安全操作技术规程混凝喷射机（Shotcrete Machine）是一种常用于施工工地的设备，用于喷射混凝土或其他建筑材料。

为了确保操作人员和工地的安全，必须遵守一些规程和技术要求。

以下是混凝喷射机安全操作技术规程，供操作人员参考：一、操作前的准备1、操作人员必须经过相关培训，并具有相关操作证书。

2、在操作前，必须对混凝喷射机进行全面的检查，确保各部件完好，并检查液压系统、电气系统、喷射系统等是否正常工作。

3、在操作前，必须对操作场地进行安全检查，并清除杂物和危险物。

二、穿戴个人防护装备1、操作人员必须穿戴安全帽、防护眼镜、防护手套、防护鞋等个人防护装备，以避免因操作过程中产生的飞溅物、碎片等造成伤害。

2、操作人员不得穿宽松的衣物或长发，以防被卷入喷射机中。

三、液压系统操作1、混凝喷射机的液压系统只能由经过培训和授权的操作人员操作。

2、操作人员在操作前必须确保液压系统的油温、油位正常，并定期检查密封件和管路是否有泄漏情况。

3、操作人员不得随意调整液压系统的压力，以免造成设备损坏或操作不当。

四、电气系统操作1、混凝喷射机的电气系统只能由经过培训和授权的操作人员操作。

2、操作人员在操作前必须确保电气系统的电源和接线正常，并检查开关、按钮、指示灯等是否正常工作。

五、喷射系统操作1、操作人员在操作前必须熟悉混凝喷射机的操作技术要点和控制要求。

2、喷射系统的压力必须保持在安全范围内，不得超过设备的额定工作压力。

3、操作人员应定期检查喷射系统的喷嘴、管路、连接件等是否有损坏或堵塞情况，并及时进行维护和清洁。

六、喷射操作注意事项1、操作人员在操作过程中必须保持警觉，避免操作失误和操作不当造成事故。

2、操作人员必须保持与混凝喷射机一定的安全距离，并确保周围没有其他人员靠近操作区域。

3、操作人员在喷射过程中应注意材料的流动情况，避免喷射过量或不足。

4、操作人员必须妥善保管和使用喷射机的喷嘴，并及时更换磨损严重的喷嘴。

Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.混凝土喷射机操作规程正
式版
混凝土喷射机操作规程正式版
下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。

文档可以直接使用，也可根据实际需要修订后使用。

1、经考试合格并持有设备操作证者，方准进行操作，操作者应严格遵守相关安全制度。

2、启动前，应检查各电器设备是否完好。

3、认真阅读使用说明书，不得违章操作。

4、未经允许不得拆卸本机，尤其是本机主要部件，不允许非熟练技师维修。

5、每次开机前，应仔细检查输送管道是否畅通，确认无故障后方可开机。

6、运转过程中，严禁把手伸入料斗、
水箱；严禁蹬踏料斗；严禁将软管折弯，以免软管爆炸。

7、作业完毕，必须清除各部位残留混凝土，并检查运动部件是否松动，切断总电源。

——此位置可填写公司或团队名字——。

混凝土湿喷机分类
混凝土湿喷机可以按照不同的分类标准进行分类，以下是常见的几种分类方式：
1. 动力分类：根据驱动方式可以分为电动混凝土湿喷机和柴油混凝土湿喷机。

2. 结构分类：根据结构特点可以分为固定式混凝土湿喷机和移动式混凝土湿喷机。

固定式混凝土湿喷机是安装在固定位置的设备，适用于对特定区域进行喷射；移动式混凝土湿喷机可以随时移动到需要的工地，具有灵活性和便捷性。

3. 喷射方式分类：根据喷射方式可以分为湿式喷射混凝土湿喷机和干式喷射混凝土湿喷机。

湿式喷射混凝土湿喷机是在混凝土喷射过程中加水，喷射后形成湿混凝土；干式喷射混凝土湿喷机则是将干粉料喷射到墙面上，待粉料与空气中的水分反应后形成混凝土。

4. 用途分类：根据用途可以分为地下工程湿喷机和隧道工程湿喷机。

地下工程湿喷机主要用于地下室、地下管道等混凝土喷射施工；隧道工程湿喷机则用于隧道内的混凝土喷射。

这些分类方式可根据具体的需要进行选择，以满足不同的工程要求。

PC5I ( C)型混凝土喷射机产品使用说明书山西焦煤集团公司西山万隆风动机械厂目录一、用途1二、..................................................... 主要技术特征1三、................................... 型号含义1四、机器工作原理及结构24.1工作原理 (2)4.2 机器结构 (2)五、使用与操作35.1开机前的准备 (3)5.2喷射作业的操作方法 (4)5.3停止喷射 (4)六、机器的故障处理4七、机器的维护保养6八、密封板、转子衬板和转子的修复及更换7九、安全注意事项8十、转子式混凝土喷射机安标受控零部件明细表 (8)十一、质量保证 (8)十二、附录 (9)一、用途PC5I （C）型混凝土喷射机是用于干喷、潮喷、湿喷混凝土的设备，它具有技术先进、结构合理、性能稳定、操作维护方便、使用寿命长等特点，广泛适用于隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业。

二、主要技术特征生产能力5m3/h最大输送距离（潮喷）100m （水平）30m （垂直）适用材料配比水泥/砂石=1 : 3~5适用材料水灰比> 0.2最大骨料粒径① 20mm输料管内径① 50mm工作压力0.5MPa耗气量8m3/min上料高度 1.1m转子转速11r/min电机型号YBK2-132S-4电机功率 5.5kW额定电流12.6A电机转速960r/min电压等级380V/660V机器轨距600mm外型尺寸（长X宽X高）1520X 820X 1280mm整机重量690kg、型号含义I (C)修改序号：（C）第三次修改补充特征代号：直通腔式主参数代号：生产能力5m3/h 第一特征代号：潮式喷射类型代号：混凝土喷射机四、机器工作原理及结构4.1工作原理PC5I （C）型混凝土喷射机的结构和工作原理如图1所示，搅拌好的物料由配料搅拌机卸料口（或人工拌料和上料），经过振动筛网供入喷射机料斗中，由拨料器拨动注入转子的直通料腔中，随转子旋流到出料口处，在这里从气室通入压缩空气，把物料吹入出料弯头，由旋流器引入另一股压气，呈多头气螺旋状态把物料吹散、加速，并使其旋转、浮游，进入输料管，到达喷头再添加少量补充水分（潮喷时）或液体速凝剂（湿喷时）喷射出去。

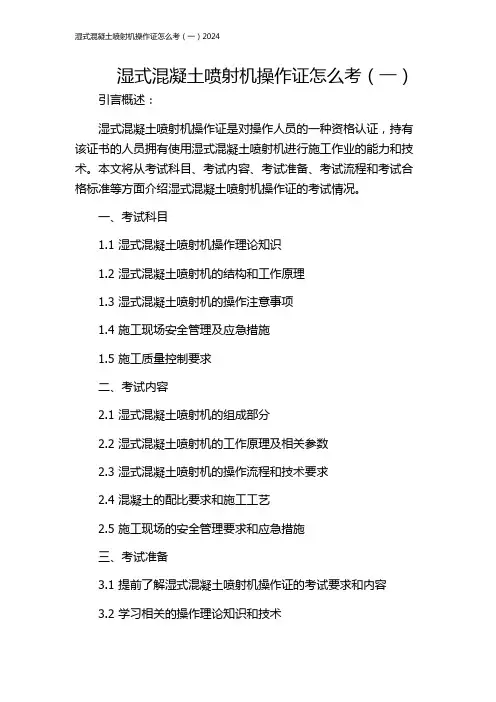

湿式混凝土喷射机操作证怎么考（一）引言概述：湿式混凝土喷射机操作证是对操作人员的一种资格认证，持有该证书的人员拥有使用湿式混凝土喷射机进行施工作业的能力和技术。

本文将从考试科目、考试内容、考试准备、考试流程和考试合格标准等方面介绍湿式混凝土喷射机操作证的考试情况。

一、考试科目1.1 湿式混凝土喷射机操作理论知识1.2 湿式混凝土喷射机的结构和工作原理1.3 湿式混凝土喷射机的操作注意事项1.4 施工现场安全管理及应急措施1.5 施工质量控制要求二、考试内容2.1 湿式混凝土喷射机的组成部分2.2 湿式混凝土喷射机的工作原理及相关参数2.3 湿式混凝土喷射机的操作流程和技术要求2.4 混凝土的配比要求和施工工艺2.5 施工现场的安全管理要求和应急措施三、考试准备3.1 提前了解湿式混凝土喷射机操作证的考试要求和内容3.2 学习相关的操作理论知识和技术3.3 参加相关的培训课程和模拟操作实操3.4 多做练习题和模拟考试3.5 准备好相关的证明文件和材料，如身份证、学历证书等四、考试流程4.1 报名参加考试4.2 缴纳考试费用并提交相关证明文件4.3 参加理论知识考试4.4 参加操作实操考试4.5 结果通知和领取湿式混凝土喷射机操作证五、考试合格标准5.1 理论知识考试达到及格分数线5.2 操作实操考试达到合格要求5.3 安全管理和应急措施的掌握情况5.4 施工质量控制要求的理解和实践能力5.5 具备湿式混凝土喷射机操作的能力和技术总结：通过以上的介绍可以看出，湿式混凝土喷射机操作证的考试内容包括理论知识和操作技术两个方面，考生需要提前准备并参加相关培训和模拟实操。

考试合格后，持证人员具备了使用湿式混凝土喷射机进行施工作业的能力和技术。

这个证书对操作人员的岗位胜任能力和职业素质有着重要的衡量作用。

混凝土喷射机操作规程
1、 该机司机必须是经过培训考核合格并持有操作证者。操作者必
须严格遵守有关安全信号规定。
2、 车载式喷射机，其底盘车应按机动车有关技术标准执行。
3、 开机前，应检查喷射机及配套设备的润滑、连接、运转情况，
确认安全可靠。操作人员必须穿戴防护用品。
4、 开机时应先送风，再开电动机，后送料；停机时应先停料，后
停电动机，再停风。
5、 检查搅拌机中的物料情况，其配合比、潮湿度必须符合喷射机
的要求。
6、 发生堵管时，应先停止喂料，由压缩空气吹通。输料管、出料
弯头必须安装紧固，避免伤人。
7、 每次喷射作业后，清洗整机，包括：清洗料斗余料；吹净料孔、
输料管余料；拆卸出料弯头、橡胶密封板；清洗整机外表面。
8、 定期检查各润滑部位的油质、油位，定期补充、更换。
9、 定期对水泵、速凝剂泵进行泄露试验。
10、 禁止使用干式混凝土喷射机。

混凝土喷射机操作规程混凝土喷射机是一种专业的建筑设备，它广泛应用于大型建筑工程的混凝土喷涂、喷涂保温层、防水层、防火层及其他涂层施工。

为了确保混凝土喷射机在使用过程中的安全性、稳定性和可靠性，需要遵守一套操作规程，下面就详细介绍一下混凝土喷射机操作规程：一、准备工作1、确认混凝土喷射机所需要的电源和工作能力；2、将混凝土喷射机放置在稳定的地面上；3、检查清洁混凝土喷射机的所有部分；4、检查混凝土喷射机所需的喷嘴、接头和配件是否齐全并在良好状态下；5、检查油箱内的燃油和润滑油是否充足，并排除污垢；6、检查燃油线和润滑油线是否完好无损，电缆是否有剥落、损坏风险；7、通电前检查排气管和燃油管的连接口是否松动或破裂；8、切断电源并将混凝土喷射机连接到保险丝；二、操作步骤1、将电线插入指定的插座并将电缆连接到混凝土喷射机上；2、打开油箱盖，检查燃油是否充足，并在需要时添加燃油；3、将混凝土喷射机的强制粘合/原料箱和混凝土泵连接个防水软管，开启原材料箱，调整箱内原料剂浓度；4、在混凝土喷射机出口的润滑口上添加润滑油；5、按照操作流程使用混凝土喷射机进行喷涂并进行操作调整；6、在挡板上增加非常规混凝土易处理，提高混凝土的渗透性。

对于混凝土喷射机来说，除了以上操作规程，还应当注意以下几点：1、使用过程中对于泵管和喷嘴的技术要求非常高，操作者必须熟练掌握相关技术；2、在使用混凝土喷射机的过程中，同时需要掌握如何调整喷嘴和泵的压力，对于具体的操作需要有针对性地进行调整；3、另外，在喷涂混凝土的过程中，需要注意混凝土的质量，并且在一定程度上需要遵循混凝土安全操作标准，避免出现不良后果。

以上就是混凝土喷射机操作规程和相关注意事项的介绍，希望这些内容能够对大家使用混凝土喷射机时采取正确的操作方式和保持稳定性有所帮助。

在使用混凝土喷射机的过程中，尤其需要注意安全措施，加强对操作的掌握和理解才能确保良好施工效果。

混凝土喷射机操作规程混凝土喷射机操作规程混凝土喷射机是一种用于混凝土喷涂和修补的设备。

由于其高效、便捷、经济等优点，混凝土喷射机被广泛应用于建筑、桥梁、隧道等工程领域。

然而，混凝土喷射机操作需要一定的技术和经验，且操作不当会导致设备故障和安全事故。

因此，制定混凝土喷射机操作规程十分必要。

一、操作前准备1. 检查设备：在开始操作前，需要对混凝土喷射机进行检查。

检查包括但不限于以下内容：电源接线是否正确；混凝土输送管道是否畅通；设备是否有明显故障等。

2. 准备材料：混凝土喷射机操作需要配备适量且优质的混凝土材料。

在混凝土材料的种类上，应符合施工图纸的要求。

3. 制定施工计划：在正式操作前，应提前制定好施工计划。

施工计划需清晰地说明设备的使用范围和时间，以及混凝土喷射涂料的使用量，并规定好施工作业的流程与步骤。

二、操作步骤1. 操作人员的进出：操作人员必须携带安全帽、安全鞋、手套等必要的安全防护用具，并在设备的进入和离开时进行登记和记录。

2. 混凝土喷涂前的操作：在混凝土喷涂前，先用水冲洗一遍喷射管,并检查混凝土输送系统是否正常。

如果需要在混凝土中加入某种添加剂，要遵循生产厂家的说明书，并在混凝土加入前将设备和输送管道先冲洗干净。

3. 混凝土喷涂的操作：操作人员需要掌握好喷洒混凝土的方法和步骤，首先将混凝土输入到喷射机中，然后对需要喷涂的区域进行喷洒操作，喷涂时应遵循混凝土的流动方向，确保喷涂面均匀一致。

4. 操作人员的安全防护：操作人员在进行混凝土喷涂操作时，要在喷涂口处设立安全防护帘和安全警示标志。

喷涂操作时，应佩戴防护面罩和防毒面罩，避免吸入混凝土喷涂过程中产生的有害气体。

5. 混凝土喷涂后的操作：在混凝土喷涂结束后，需要对喷涂设备进行周全的清洗，同时对已喷涂区域进行清理和整理，以便下一步施工。

三、操作注意事项1. 混凝土喷射机的操作应由专业工程师或操作技术人员进行，并遵循厂家提供的操作说明。

2. 操作过程中，喷洒不能停止，以免混凝土在喷距较远的时候影响喷涂效果。

混凝土喷射机风压与耗风量
的合理选择
【摘要】
喷混凝土时，风压过大，回弹量大，粉尘多，水泥耗量多，风压过小，喷射速度低，混凝土不易密实。

一般正常作业时喷射机工作室内的风压为2×105Pa 左右。

如果工作风压过高,则料束分散回弹量大;若过低,则料束喷射无力,与岩面粘结不好,风压宜保持在0.1Mpa左右,水压应略大于风压,保证水流不被风压平衡或阻断,并使料束润湿。

目前喷射质量全凭喷射手对水和风压的调节经验,靠直观判定。

因此,要求喷射混凝土表面湿润光泽,粘塑性好,无干斑或滑移流淌现象。

故应采取适当措施,以改善混凝土湿化效果,提高强度,减少回弹和粉尘喷射作业人员穿戴防护用品是劳动保护方面的要求。

最大输送压力：采用压缩空气输送时，输送压力应控制在以下数值：干喷或潮喷时最大输送压力4bar，湿喷时最大输送压力6bar
湿式喷射的压缩空气消耗量：
1、利用压缩空气耗量曲线的计算方法
在空气输送中，计算不可能100％正确，因此应按理论计算值偏大一档选取耗风量（或空压机的供风能力）
例：预拌混凝土的容重：约2400KG/m3
土地的海拔高度：400m
预拌混凝土喷射量：7m3/h
输送距离：约35米
选用输送管径：内60外80
由下列曲线图60、35选：
理论耗风量：14.5m3/min
供风能力：15m3/min
主管路沿程阻力：约0.4bar
输料时的压力：约4.5bar。

混凝土喷射机械手安全作业指导书1 范围本标准规定了混凝土喷射机械手作业的危险源分析及主要危险源控制措施要求、职业危害分析及控制措施要求、作业活动禁止性要求、现场防护要求、劳保防护用品佩戴要求、安全要求、应急处置措施及方案的要求。

本标准适用于公司各矿山项目井巷掘进项目中涉及的喷射混凝土作业。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

混凝土喷射机械手安全操作规程安全生产许可条例JB16423-2006 金属非金属矿山安全规程AQ2007.1-2006 金属非金属矿山安全标准化规范导则AQ2007.3-2006 金属非金属矿山安全标准化规范地下矿山实施指南AQ2007.3-2006 金属非金属矿山安全标准化规范露天矿山实施指南AQ2007.4-2006 金属非金属矿山安全标准化规范矿床实施指南中色计字[1990]256号有色金属矿山生产技术规程3 术语和定义下列术语和定义适用于本标准。

金属非金属露天矿山在地表开挖区通过剥离围岩、表土或砾石，采出供建筑业、工业或加工业用的金属或非金属矿物的采矿场及附属设施。

金属非金属地下矿山以平硐、斜井、斜坡道、竖井等作为出入口，深入地表以下，采出供建筑业、工业或加工业用的金属或非金属矿物的采矿场及附属设施。

4 作业环境分析及要求危险源分析及主要危险源控制措施要求混凝土喷射作业活动过程中的危险源分析及主要危险源控制措施要求如表1所示：表1.危险源分析及主要危险源控制措施职业危害分析及控制措施要求职业危害分析及控制措施要求如表2所示：表2.职业危害分析及控制措施要求作业活动禁止性要求喷射混凝土作业过程中的禁止性要求如下所示：——禁止以下作业：•无特种设备操作证人员作业。

•违章指挥。

•无监护人员的作业。

•超时作业。

•不明情况的盲目救护。

——禁止以下人员作业。
