团聚体分形维数d -回复团聚体分形维数d是描述团聚体内部结构复杂程度的一个重要概念。
团聚体是由多个较小的团块组成的聚合体，而分形维数则是用来度量这种聚合体内部结构的维度。
本文将逐步介绍团聚体分形维数d的概念、计算方法以及其在科学研究中的应用。
第一部分：团聚体分形维数的概念和背景知识（300字）团聚体是一种常见的聚合体，如颗粒聚集体、纳米颗粒团聚、分子聚集体等。
它们由许多较小的团块组成，形成层次性的结构。
团聚体的内部结构往往呈现复杂的几何形状，如分支、环状、网状等，而团聚体分形维数d 则是用来描述这种复杂几何结构的一个重要指标。
分形维数是由数学家Benoit Mandelbrot在20世纪70年代首次提出的，用来描述不规则的几何形状。
传统的几何学中，维数只有整数值，如直线的维数是1，平面的维数是2。
而分形维数可以是小数或非整数，用于描述那些具有分形特征的复杂结构。
第二部分：团聚体分形维数的计算方法（500字）计算团聚体分形维数的方法有多种，其中最常用的是盒计数法（box-counting method）。
这种方法是在团聚体上覆盖一系列大小不同的正方形网格，然后计算每个网格含有的团体块数目。
将每个网格的大小的对数值和团体块数目的对数值作图，并拟合出一条直线。
这条直线的斜率就是团聚体的分形维数。
盒计数法的基本原理是通过不同尺度下盒子内的团体块数目，来描述团聚体内部结构的复杂程度。
因为团聚体内部结构具有层次性，所以在不同尺度下，盒子内的团体块数目会有显著的差异。
通过计算这些差异，我们可以得到团聚体的分形维数。
除了盒计数法，还有其他计算团聚体分形维数的方法，如谱维数法、统计方法等。
这些方法在某些情况下可能更适用，但盒计数法由于其简单性和广泛应用性而成为最常用的方法。
第三部分：团聚体分形维数在科学研究中的应用（700字）团聚体分形维数在许多科学研究领域都有重要的应用价值。
以下将介绍其中几个应用方向。
1. 材料科学：团聚体分形维数可以用来研究材料的孔隙结构，如多孔介质的孔隙分布、孔隙尺寸等。
分形的计算方法
分形有多种计算方法，以下为您介绍Hurst指数法和箱计数法：
Hurst指数法是最早用于计算分形维数的方法之一，其基本思想是通过计算时间序列的长程相关性来反映其分形特性。
具体步骤如下：
1. 对原始时间序列进行标准化处理。
2. 将序列分解成多个子序列，每个子序列的长度为N。
3. 计算每个子序列的标准差与平均值之间的关系，即计算序列的自相关函数。
4. 对自相关函数进行拟合，得到一个幂律关系，其幂指数就是Hurst指数，即分形维数D=2-H。
箱计数法是一种较为简单的计算分形维数的方法，其基本思想是将时间序列分为多个箱子，然后计算每个箱子内的数据点数与箱子尺寸之间的关系。
具体步骤如下：
1. 将原始时间序列分为多个子段，每个子段的长度为k。
2. 对于每个子段，将其分为多个等长的小区间，将每个小区间的数据点分配到对应的箱子中。
3. 计算每个箱子中数据点的个数，记作N(l)。
4. 对于不同的箱子尺寸l，计算N(l)与l的关系，即N(l)∝l-D，其中D即为分形维数。
此外，还有如Cantor三分集的递归算法等分形计算方法，每种方法有其特点和适用范围。
如果需要更多关于分形计算的信息，可以阅读分形相关的专业书籍或文献，以获得更全面的理解和认识。

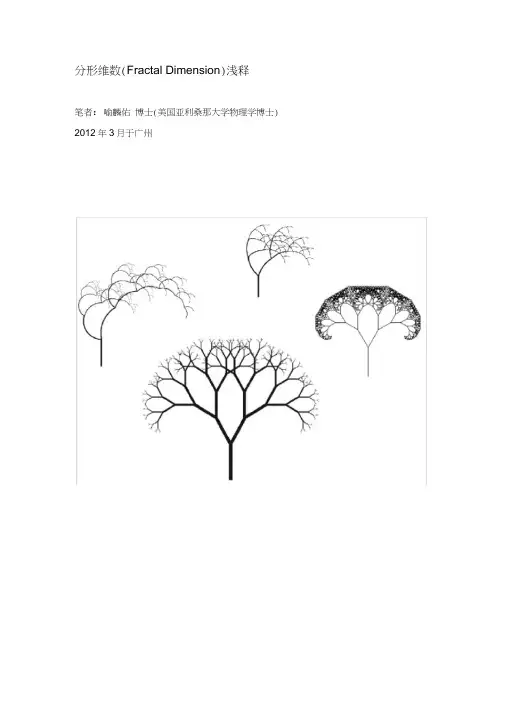

分形维数(Fractal Dimension)浅释笔者：喻麟佑博士(美国亚利桑那大学物理学博士) 2012年3月于广州.、八、-刖言：最近，数学课下课后，有学生问我一个网上流传的数学问题，令很多学生困惑。
简化以后，大意可以由下图描述：三角形的两个斜边一直往下折，折了无穷次后，看起来不就是和底边一样了？那么，1 + 1不就等于.2 了？要回答类似这个问题，必须了解分形(Fractal)的原理才行。
其实这两个斜边，折了无穷次后，是一个分形的结构，和一条直线是大不相同的。
现在，我们来了解一下分形的原理。
正文：分形(Fractal)，又称“碎形”或“残形”。
这种几何形状，对很多人而言，其实并不陌生，大家或多或少都可在一些书本、杂志封面、海报或月历等地方看到过。
自从20世纪80年代开始［注一］，“混沌(chaos) ”，“奇异吸引子(strangeattractors) ”，“分形(fractal) ” ,还有与以上相关的许多新名词，如雨后春笋般呈现，且被人们所津津乐道。
无论是专业人士的讨论或一般茶余饭后的闲谈皆然。
分形几何，有若干特性，例如“自相似性(self-similarity )”等等。
本文由一个最耐人寻味的特性切入，那就是分形维数(Fractal Dimension)。
并且，也借此讨论过程，得以对分形(碎形)有更深入的了解。
首先，众所周知，一般几何所用的维数，或维度 （Dime nsio n ）是整数，如一个点是0维，一条线段是1维，一个在平面上的几何图形是2维，如一个方形或 一个圆形；再者，一个立方体或一个球形，则被视为 3维然而，分形，却具有非整数的维数。
这是怎么回事呢？为了解释清楚，我们先看看一条线段（如图一）：1 ------------------- L —1t £A11 —! L ---------------------------- 1、一飞" £L一Ti T jdJC* -■ 11 ■ --------------------- 1 -------- ——1=4 cj ■‘4—11~<—1_<—*~*—*—M 二 £是=—38** 图一如果我们把此线段分割一次，则n 1， NI 2， i -L2式中L 是一个常数，n 是分割的次数，N n 乃分割n 次后的总碎片数，第二次分割（每个线段再分割一次）：2n 2，2 4 2,第三次分割（每个线段再分割一次）：n 3，N 3 8 23，L L8 23是分割n 次后的每碎片的长度因此，我们不难知道，分割 n 次后, 总碎片数：心2n , 每一碎片大小:现在，让我们来定义一个维数 D :式一也可写成（先暂不管 n ）:L D-D n等式两边取自然对数：Dln — In N nnD In — In N nnD 哼或D In — In L In 丄nn严格来说，分割的次数n 为无穷大（n ）因为In 丄？ I nL ,我们也不难得到 nInN nIn 丄n..In N n Iim n0 I n =nnIim In no I nLnN nInn（式二）N n n (n ) （式一）式中，L 的D 次方（即维数）等于，分割 n 次后的总碎片数，乘上每一碎片长 度的D 次方。

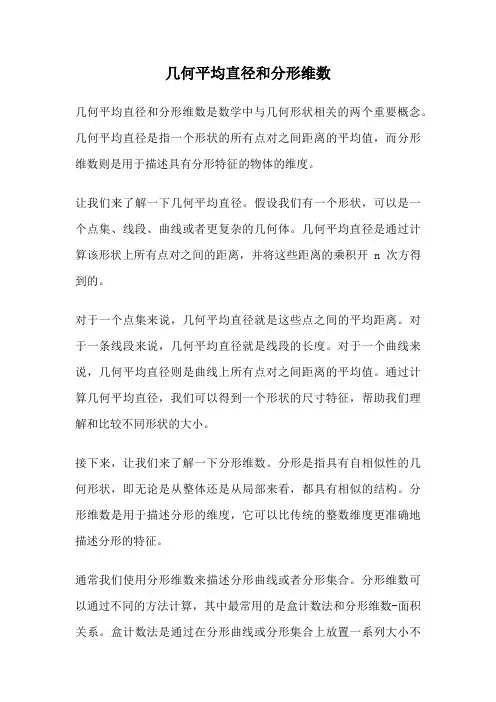

几何平均直径和分形维数几何平均直径和分形维数是数学中与几何形状相关的两个重要概念。
几何平均直径是指一个形状的所有点对之间距离的平均值，而分形维数则是用于描述具有分形特征的物体的维度。
让我们来了解一下几何平均直径。
假设我们有一个形状，可以是一个点集、线段、曲线或者更复杂的几何体。
几何平均直径是通过计算该形状上所有点对之间的距离，并将这些距离的乘积开n次方得到的。
对于一个点集来说，几何平均直径就是这些点之间的平均距离。
对于一条线段来说，几何平均直径就是线段的长度。
对于一个曲线来说，几何平均直径则是曲线上所有点对之间距离的平均值。
通过计算几何平均直径，我们可以得到一个形状的尺寸特征，帮助我们理解和比较不同形状的大小。
接下来，让我们来了解一下分形维数。
分形是指具有自相似性的几何形状，即无论是从整体还是从局部来看，都具有相似的结构。
分形维数是用于描述分形的维度，它可以比传统的整数维度更准确地描述分形的特征。
通常我们使用分形维数来描述分形曲线或者分形集合。
分形维数可以通过不同的方法计算，其中最常用的是盒计数法和分形维数-面积关系。
盒计数法是通过在分形曲线或分形集合上放置一系列大小不同的盒子，并计算每个盒子中包含的分形元素的数量来计算分形维数。
分形维数-面积关系是通过计算分形形状的面积与不同尺度下的线段长度之间的关系来计算分形维数。
分形维数的概念在自然界和科学领域中有着广泛的应用。
例如，分形维数可以用于描述自然界中的云朵形状、树叶的形状以及地理地貌的特征。
在科学研究中，分形维数可以用于分析复杂网络的结构、图像的压缩算法以及金融市场的波动性等。
几何平均直径和分形维数是数学中与几何形状相关的重要概念。
几何平均直径可以用于描述一个形状的尺寸特征，而分形维数则可以用于描述具有分形特征的物体的维度。
这两个概念在数学和科学研究中有着广泛的应用，对于理解和分析复杂的几何形状和分形结构具有重要意义。
通过学习和应用几何平均直径和分形维数，我们可以更好地理解和描述形状的特征，并在实际问题中得到有用的信息。
广义分形维数的参数
广义分形维数（也称为Minkowski-Bouligand维数或箱计数维数）是用来描述分形结构复杂度的参数之一。
这个维数通常用来度量一个对象的空间维度，尤其是对于那些不规则的、复杂的几何形状。
广义分形维数可以根据不同的测量方法和上下文而有不同的定义，但通常有两种常见的参数：
1. 盒子计数参数（Box-Counting Dimension）：这是最常见的广义分形维数定义之一。
它涉及到将一个空间分成较小的盒子，然后计算分形对象占据的这些盒子的数量。
这个定义通常用D表示。
在这种情况下，广义分形维数D可以通过以下公式计算：
D = lim (log(N) / log(1/ε))
其中N是分形对象在ε尺度下的盒子数，ε是盒子的尺寸，lim 表示当ε趋于0时的极限。
2. 信息维数参数（Information Dimension）：这个参数更侧重于描述分形对象的信息内容。
信息维数通常用Df表示，它可以通过以下公式计算：
Df = -lim (log(P(ε)) / log(ε))
其中P(ε)是分形对象上ε尺度下的盒子覆盖概率，lim表示当ε趋于0时的极限。
需要注意的是，广义分形维数的计算方法可以因研究问题而有所不同，因此具体的参数和计算方式可能会根据上下文和应用而变化。
这些参数通常用于分析分形几何对象，以了解它们的复杂性和自相似性。

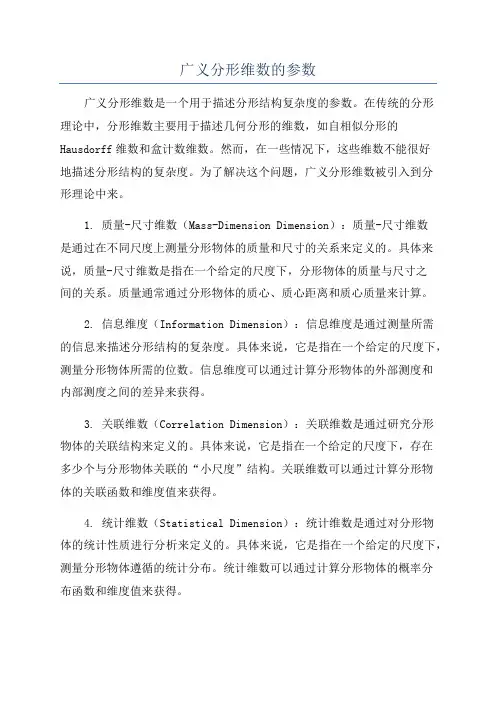

广义分形维数的参数广义分形维数是一个用于描述分形结构复杂度的参数。
在传统的分形理论中，分形维数主要用于描述几何分形的维数，如自相似分形的Hausdorff维数和盒计数维数。
然而，在一些情况下，这些维数不能很好地描述分形结构的复杂度。
为了解决这个问题，广义分形维数被引入到分形理论中来。
1. 质量-尺寸维数（Mass-Dimension Dimension）：质量-尺寸维数是通过在不同尺度上测量分形物体的质量和尺寸的关系来定义的。
具体来说，质量-尺寸维数是指在一个给定的尺度下，分形物体的质量与尺寸之间的关系。
质量通常通过分形物体的质心、质心距离和质心质量来计算。
2. 信息维度（Information Dimension）：信息维度是通过测量所需的信息来描述分形结构的复杂度。
具体来说，它是指在一个给定的尺度下，测量分形物体所需的位数。
信息维度可以通过计算分形物体的外部测度和内部测度之间的差异来获得。
3. 关联维数（Correlation Dimension）：关联维数是通过研究分形物体的关联结构来定义的。
具体来说，它是指在一个给定的尺度下，存在多少个与分形物体关联的“小尺度”结构。
关联维数可以通过计算分形物体的关联函数和维度值来获得。
4. 统计维数（Statistical Dimension）：统计维数是通过对分形物体的统计性质进行分析来定义的。
具体来说，它是指在一个给定的尺度下，测量分形物体遵循的统计分布。
统计维数可以通过计算分形物体的概率分布函数和维度值来获得。
5. 平均局部维数（Average Local Dimension）：平均局部维数是通过分析分形物体的局部结构来定义的。
具体来说，它是指在一个给定的尺度下，测量分形物体局部区域的维数值。
平均局部维数可以通过计算分形物体的局部维度函数和维度值来获得。
总结起来，广义分形维数是一种用于描述分形结构复杂度的参数，它能够更全面地描述分形物体的特征。
根据不同的定义方法，可以得到不同的广义分形维数，每种方法都有其独特的应用场景和优势。
三维分形维数
三维分形维数是描述三维分形几何对象复杂度的一种数学工具。
它是通过对三维分形对象进行递归分割，然后计算其每一级分割后的尺寸比例，最终得出一个维度值。
三维分形维数可以帮助我们理解三维分形几何对象的复杂性和
规律性。
比如，三维分形维数可以用来描述海岸线的复杂度，或者用来研究肺部的支气管树状结构。
计算三维分形维数需要借助一些工具和方法，比如盒计数法、分形分析软件等。
其中，盒计数法是最常用的三维分形维数计算方法之一，它通过对三维分形对象进行方盒分割，然后统计每个盒子内包含的分形对象数量，最终得出三维分形维数的值。
三维分形维数在许多领域中都有广泛的应用，比如地质学、天文学、医学等。
它不仅有助于我们对自然界中的复杂几何对象进行认识和研究，也可以为人工设计和制造复杂结构提供启示和参考。
- 1 -。
python 立方体覆盖法求三维分形维数立方体覆盖法是一种用于计算三维分形维数（Fractal Dimension）的方法之一。
分形维数用于描述不规则几何形状的复杂程度。
立方体覆盖法通常涉及将立方体逐渐缩小并计算所需的立方体数量。
下面是一个简单的Python代码示例，用于实现立方体覆盖法，并计算三维分形维数：```pythonimport numpy as npdef cube_counting(dimension, iterations):total_cubes = 0for i in range(iterations):total_cubes += 2 ** (dimension * i)return total_cubesdef fractal_dimension(iterations):dimensions = np.arange(1, iterations + 1)cube_counts = [cube_counting(d, iterations) for d in dimensions] slope, _ = np.polyfit(np.log(1 / dimensions),np.log(cube_counts), 1)return -slope# 设置迭代次数iterations = 10# 计算分形维数fractal_dim = fractal_dimension(iterations)# 打印结果print(f"迭代次数: {iterations}")print(f"三维分形维数: {fractal_dim}")```在这个例子中，`cube_counting`函数计算每个维度的立方体数量，然后`fractal_dimension`函数计算分形维数。
通过增加迭代次数，你可以获得更准确的估计。
请注意，立方体覆盖法是众多计算分形维数的方法之一，具体的选择可能取决于你所处理的特定问题。
分形维数算法
分形包括规则分形和无规则分形两种。规则分形是指可以由简单的迭代或者
是按一定规律所生成的分形，如Cantor集，Koch曲线，Sierpinski海绵等。这
些分形图形具有严格的自相似性。无规则分形是指不光滑的，随机生成的分形，
如蜿蜒曲折的海岸线，变换无穷的布朗运动轨迹等。这类曲线的自相似性是近似
的或统计意义上的，这种自相似性只存于标度不变区域。
对于规则分形，其自相似性、标度不变性理论上是无限的（观测尺度可以趋
于无限小）。不管我们怎样缩小（或放大）尺度（标度）去观察图形，其组成部
分和原来的图形没有区别，也就是说它具有无限的膨胀和收缩对称性。因些对于
这类分形，其计算方法比较简单，可以用缩小测量尺度的或者不断放大图形而得
到。分形维数
D=lnN(λ)/ln(1/λ) （2-20）
如Cantor集，分数维D=ln2/ln3=；Koch曲线分数维D=ln4/ln3=; Sierpinski
海绵分数维D=ln20/ln3=。
对于不规则分形，它只具有统计意义下的自相似性。不规则分形种类繁多，
它可以是离散的点集、粗糙曲线、多枝权的二维图形、粗糙曲面、以至三维的点
集和多枝权的三维图形，下面介绍一些常用的测定方法[26]。
（1）尺码法
用某个选定尺码沿曲线以分规方式测量，保持尺码分规两端的落点始终在曲
线上。不断改变尺码λ，得到一系列长度N（λ），λ越小、N越大。如果作lnN～
lnλ图后得到斜率为负的直线，这表明存在如下的幂函数关系
N～λ-D （2-21）
上式也就是Mandelbrot在《分形：形状、机遇与维数》专著中引用的
Richardson公式。Richardson是根据挪威、澳大利亚、南非、德国、不列颠西
部、葡萄牙的海岸线丈量结果得出此公式的，使用的测量长度单位一般在1公里
到4公里之间。海岸线绝对长度L被表示为：
L=Nλ～λ1-D （2-22）
"
他得到挪威东南部海岸线的分维D≈，而不列颠西部海岸线的分维D≈。这
说明挪威的海岸线更曲折一些[27]。
（2）小岛法
如果粗糙曲线都是封闭的，例如海洋中的许多小岛，就可以利用周长-面积
关系求分维，因此这个方法又被称为小岛法。
对于规则图形的周长与测量单位尺寸λ的一次方成正比，而面积A则与λ的
二次方成正比。通常我们可以把它们写成一个简单的比例关系：
P∝A1/2 (2-23)
对于二维空间内的不规则分形的周长和面积的关系显然更复杂一些，
Mandelbrot提出，应该用分形周长曲线来代替原来的光滑周长，从而给出了下
述关系式：
1/1/2D1/200[()](1)/[()][()]DPaDDAaA
（2-24）
这里的分维D大于1（周长光滑时D=1，上式转化成为（）式），使P的变化
减缓，a0是和岛的形状有关的常数，是测量尺寸，一般取为小于1的数值（如
取岛的最大直径为1），使因子（1-D）/D随测量尺寸减小而增大。作log[P()/
]～log[A()1/2/
]图，从其中直线部分的斜率的倒数，可以得到分维D。
这个方法也可以推广到粗糙曲线（表面积-体积法）。
（3）计盒维数法[28]
这是一种常用的计算分形图形分维数的实用方法。取边长为r的小盒子，把
分形曲线覆盖起来。则有些小盒子是空的，有些小盒子覆盖了曲线的一部分。计
数多少小盒子不是空的，所得的非空盒子数记为N（r）。然后缩小盒子的尺寸，
所得N（r）自然要增大，当r→0时，得到分形维数：
）
0log()limlogrNrDr
（2-25）
实际计算中只能取有限的r，通常的做法与尺码法类似，求一系列r和N（r），
然后在双对数坐标中用最小二乘法拟合直线，所得直线的斜率即所求分形维数。
（４）结构函数法[29]
具有分形特征的时间序列能使其采样数据的结构函数满足：
242()[()()]DSzxzxC
（2-26）
式中：
2
[()()]zxzx
表示差方的算术平均值。
是数据间隔的任意选择值。
针对若干尺度对分形曲线的离散信号计算出相应的Ｓ（），然后在对数坐
标中得logS()～log直线的斜率Ｗ，则分形维数：
42WD
（2-27）
系统所采用的二种计算维数的方法
、
以上介绍的各种测量不规则分形的分维方法，在原理上都是利用了它们的自
相似性和被测量是随测量尺度的改变而改变的特性。因此选择哪一种方法来测定
和计算分维只能从实际问题出发，没有统一的标准。但在计算分维时存在的共同
点是在计算原则上要求图形象素尽量多以及相似的层次尽量多。但实际图形往往
达不到这样的要求，计算机模拟结果原则上可以有大得多的线性范围，但限于计
算时，一般双对数图上的线性范围是2～3个量级。因此我们在实际的研究工作
中，对研究对象使用分形或分维等概念时一定要注意它的适用范围。
下面介绍在系统中所使用的二种求分形的方法。
a、半方差法
半方差法用于复杂的分形曲线的计算，适用于对随机过程数据的处理。该方
法简单易行，适合于计算机处理，是一种较实用的计算方法。
设在某一测量距离或测量时间序列上得到一族z（t），且随机变量的平均差
表示为：
1
()[()()]maztzttn
（2-28）
其中：
m(a)为平均差；
z(t)为在t位置函数曲线的测量值；
z(t+Δt)为在t+Δt位置函数曲线的测量值；
Δt为一对数据的间据
：
n为数据对数。
方差表示为：
2
1
()[()()]saztzttn
（2-29）
半方差表示为：
2
11
()()[()()]22rasaztzttn
（2-30）
式中数据的对数n的确定方法是：若以等间距Δt连续测量某一距离的各点
数值时，得到一随机数据z(1),z(2),…,z(k),如图2-6所示
当一对数据的间距t1=Δt时，数据的对数n=k-1,如图2-6 (a)所示。
当一对数据的间距t2=2Δt时，计算相应的半方差时，数据的对数n2=k-2,
如图2-6 (b)所示。
当一对数据的间距t3=3Δt时，计算相应的半方差时，数据的对数n2=k-3,
如图2-6 (c)所示。
图2-6 半方差法中参数n的确定
"
Fig 2-6 the definition of n in semi-variance method
当试验数据较多时，往下依次类推。
每当改变一对数据的间距时，由式（2-30）可以得到相应的半方差r(a)。对
于分形曲线，a与r(a)存在如下的幂型关系：
t1=Δt
、
n1=k-1 z(1) z(2) z(3) z(4) z(5) z(6) z(7) z(8) z(9)
z(k)
(a)
t2=2Δt
n2=k-2 z(1) z(2) z(3) z(4) z(5) z(6) z(7) z(8) z(9) z(k)
(b)
t3=3Δt
n3=k-3 z(1) z(2) z(3) z(4) z(5) z(6) z(7) z(8) z(9)
r(a)∝hW (2-31)
其中，W是幂指数，是分形维数D的一种逼近，把h和r(h)绘到双对数坐标
图上，并进行线性回归，得到回归方程，其斜率即为W。而斜率W与分形维数D
有如下关系[23]：
W=4-2D （2-32）
则
42WD
（2-33）
b、变换法
这是Dubuc等[29]介绍的方法，在本质上它与计盒维数法相似，但对已知分形
曲线运用此法得到的结果比计盒维数法准确，。后来Spanos和Irene[25]把此方法
推广应用于粗糙曲面，也得到很好的结果。
此法设置宽为Ｒ的矩形（盒子）覆盖到分形曲线上，矩形的高度由分形曲线
在框内的最高点和最低点决定（图2-7），一步一步移动矩形遍及所有象素点，
将所有矩形的高和宽相乘并且相加起来得到总面积S（R），系列改变Ｒ的大小重
复以上操作，得到一系列S（R）。注意上述操作过程中矩形经过的范围应远远大
于矩形的宽度。将
|
图2-7 变换法求分维
Fig 2-7 dimension calculating using variation
S（R）除以R２得到N（R）＝S（R）／R２，作lnN(R)～ln(1/R)曲线，取其中线
性部分的斜率为分维Ｄ，因为在线性范围内存在N（R）～R－Ｄ的关系。或者直接
作lnS(R)～lnR曲线，其中线性部分斜率为W，并且由此斜率得到分维D。
R2
R1
D＝２－W （2-34）
变换法也可以推广到粗糙曲面的分维计算。此时测量用的矩形被正方柱代替。
变换法和计盒维数法在本质上是相同的，它们都是用不断改变尺寸的盒子去覆盖
图形。其较为准确的原因在于它允许二维或三维的盒子数N（R）为非整数，同
时N（R）也是遍及所有象素点得到的数值。
