光纤位移传感器原理光纤位移传感器是一种利用光学原理来测量物体位移的传感器。

它通过光纤的变化来实现对物体位移的测量，具有高精度、抗干扰能力强等优点，在工业自动化、航空航天、医疗等领域有着广泛的应用。

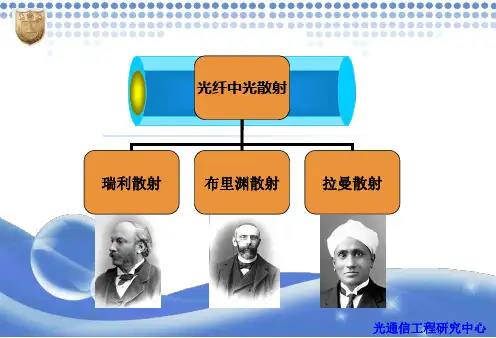

光纤位移传感器的原理主要基于两种光学效应，拉曼散射效应和布里渊散射效应。

拉曼散射效应是指当光线通过光纤时，由于光的频率与光纤内部的分子振动频率不同，会发生光子与分子之间的相互作用，使得光子的频率发生变化。

而布里渊散射效应则是指当光线通过光纤时，由于光的频率与光纤内部的声子振动频率不同，会导致光子与声子之间的相互作用，使得光子的频率发生变化。

基于以上两种光学效应，光纤位移传感器的工作原理可以简单描述为，当外界物体发生位移时，会导致光纤的长度或形状发生变化，从而影响光纤内部的光子与分子或声子之间的相互作用，最终导致光子的频率发生变化。

通过检测光子频率的变化，就可以得知外界物体的位移情况。

光纤位移传感器的工作原理虽然看似简单，但其中涉及到的光学原理和信号处理技术却十分复杂。

在实际应用中，需要考虑光纤的材料和结构、光源的稳定性、光谱分析技术等多个方面的因素，才能确保传感器的精准度和稳定性。

除了上述的原理外，光纤位移传感器还有一些特殊的工作原理，比如基于光纤光栅原理的传感器。

光纤光栅是指在光纤内部加入周期性的光栅结构，当外界物体位移时，会导致光栅的周期发生变化，从而改变光纤内部的光场分布，最终影响光的传输特性。

通过检测光的传输特性的变化，就可以实现对外界物体位移的测量。

总的来说，光纤位移传感器的原理是基于光学效应来实现对物体位移的测量，具有高精度、抗干扰能力强等优点。

在实际应用中，需要综合考虑光学原理、信号处理技术等多个方面的因素，才能确保传感器的稳定性和可靠性。

随着光学技术的不断发展，相信光纤位移传感器在未来会有更广泛的应用和更高的性能表现。

光学Fib效应，通常指的是光纤中的非线性效应。

在光纤通信和光纤激光器等领域，光纤的非线性效应是一个重要的研究课题，因为它们会影响到光信号的质量和传输效率。

以下是一些常见的光纤非线性效应：1. 自相位调制（Self-Phase Modulation, SPM）：当光脉冲在光纤中传播时，由于介质的非线性特性，光脉冲的相位会随着强度的变化而变化，这种现象称为自相位调制。

SPM会导致光脉冲的相位谱展宽，从而影响信号的传输质量。

2. 非线性损耗（Nonlinear Loss）：在光纤中，当光强度超过一定阈值时，介质会表现出非线性损耗，这通常是由于光引起的介质的折射率变化导致的。

非线性损耗会导致光脉冲的能量随着传输距离的增加而逐渐减少。

3. 增益饱和（Gain Saturation）：在光纤激光器中，激光增益介质（如掺杂的光纤）在强光场作用下会表现出饱和特性，即增益随着输入光强度的增加而减少。

这种效应限制了激光器的最大输出功率。

4. 四波混频（Four-Wave Mixing, FWM）：当两个或多个不同频率的光波在光纤中传播时，它们会相互作用并产生新的频率成分。

这种效应可以用于波长转换和光信号处理，但也可能引起信号失真。

5. 光纤中的布里渊散射（Brillouin Scattering）：这是一种声子与光子相互作用的现象，会导致光脉冲的频率和相位发生变化。

布里渊散射可以用于分布式光纤传感，但也可能对通信信号造成干扰。

6. 非线性折射（Nonlinear Refraction）：当光脉冲在光纤中传播时，由于介质的非线性特性，折射率会随着光强度的变化而变化，这会影响光脉冲的传播速度和形状。

这些非线性效应通常在光纤中同时存在，它们的影响可以通过适当的信号调制、光纤设计和管理策略来减轻。

在设计和优化光纤通信系统和光纤激光器时，必须考虑这些非线性效应。

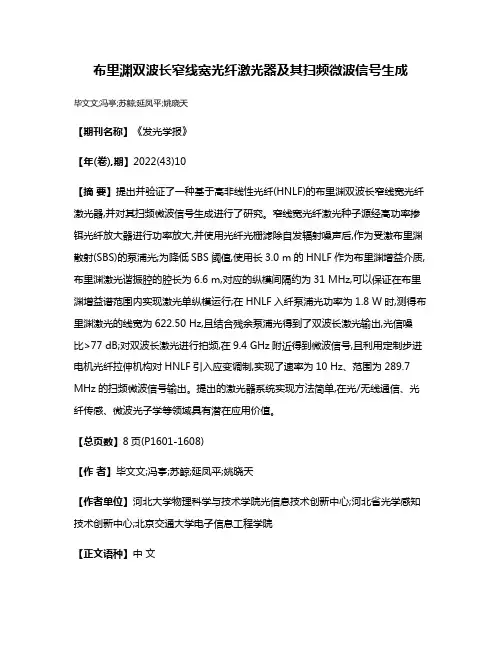

布里渊双波长窄线宽光纤激光器及其扫频微波信号生成毕文文;冯亭;苏鲸;延凤平;姚晓天【期刊名称】《发光学报》【年(卷),期】2022(43)10【摘要】提出并验证了一种基于高非线性光纤(HNLF)的布里渊双波长窄线宽光纤激光器,并对其扫频微波信号生成进行了研究。

窄线宽光纤激光种子源经高功率掺铒光纤放大器进行功率放大,并使用光纤光栅滤除自发辐射噪声后,作为受激布里渊散射(SBS)的泵浦光;为降低SBS阈值,使用长3.0 m的HNLF作为布里渊增益介质,布里渊激光谐振腔的腔长为6.6 m,对应的纵模间隔约为31 MHz,可以保证在布里渊增益谱范围内实现激光单纵模运行;在HNLF入纤泵浦光功率为1.8 W时,测得布里渊激光的线宽为622.50 Hz,且结合残余泵浦光得到了双波长激光输出,光信噪比>77 dB;对双波长激光进行拍频,在9.4 GHz附近得到微波信号,且利用定制步进电机光纤拉伸机构对HNLF引入应变调制,实现了速率为10 Hz、范围为289.7 MHz的扫频微波信号输出。

提出的激光器系统实现方法简单,在光/无线通信、光纤传感、微波光子学等领域具有潜在应用价值。

【总页数】8页(P1601-1608)【作者】毕文文;冯亭;苏鲸;延凤平;姚晓天【作者单位】河北大学物理科学与技术学院光信息技术创新中心;河北省光学感知技术创新中心;北京交通大学电子信息工程学院【正文语种】中文【中图分类】TN248.4【相关文献】1.一种超窄线宽双向反馈的多波长布里渊光纤激光器2.激光器光谱线宽对布里渊光纤谐振腔谐振特性的影响3.沿线布里渊频移大范围波动下分布式光纤传感扫频范围选择及误差估算4.双波长窄线宽光纤光栅环形腔激光器5.基于布里渊光纤环形激光器测量超窄激光线宽的新方法因版权原因，仅展示原文概要，查看原文内容请购买。

布里渊散射论文：外差检测BOTDR温度和应变传感技术研究【中文摘要】本文介绍了基于布里渊散射的温度和应变传感研究现状,分析了光纤中的布里渊散射特性以及对温度和应变的传感理论,建立了布里渊散射频移和强度与光纤中温度和应变的对应关系。

利用布里渊散射和瑞利散射强度之比来消除光纤损耗所带来的影响,从而修正布里渊散射强度的相对变化量,为外差检测BOTDR温度和应变传感技术奠定了理论基础。

对外差检测BOTDR传感系统和信号处理方案进行了研究,并对下变频子系统中频率综合器模块的控制进行了重点研究。

根据频率综合器的控制要求,设计了微波频率综合器的控制软件使其能够输出所要求的频率分量。

采用了将Golay互补序列应用于BOTDR光纤传感系统的方法,通过对Golay互补序列的时域和频域特性进行理论分析,设计了基于Max+plus II平台的Golay互补序列产生逻辑电路,并进行了仿真分析,设计产生了码元长度可变、码元宽度可调的高速率Golay互补序列,同时对应用Golay互补序列的BOTDR 传感系统从信噪比、动态范围和测量时间上进行了分析,并对传感系统从时域和频域的角度进行了Matlab仿真,结果表明调制成Golay互补序列的光脉冲较单脉冲传感系统在系统信噪比、温度和应变分辨率等方面能够改善系统的性能。

搭建了部分实验系统,完成了基于AOM 光脉冲调制的前向光路时域波形测试。

【英文摘要】The research condition of temperature and strain sensing based on Brillouin scattering has beenintroduced in this thesis. The characteristics and the sensing mechanism of temperature and strain based on Brillouin scattering in optical fiber have been analyzed, and the temperature and strain dependences of Brillouin frequency shift and intensity have been founded. The ratio of the Brillouin scattering light power and Rayleigh scattering light power is used to eliminate the impact of optical loss to compensate the Brillouin scattered light power variation, and to establish the design theory of BOTDR based temperature and strain sensor system using heterodyne detection. Sensing system and signal processing based on heterodyne detection have been studied. The microwave frequency synthesizer in down converter subsystem has been studied in detail. The method of applying Golay complementary sequences in Brillouin sensing system has been used. A high speed Golay complementary code with a variable length and adjustable width is designed based on Max+plus II according to the principle of Golay complementary sequences, and waveform simulation has been done. In the meanwhile, the performance of BOTDR sensing system applying Golay complementary sequences is analyzed from the signal to noise ratio, dynamic range and measurement time of the sensing system. The sensing system has been simulated from time domainand frequency domain, and the simulation results of the Matlab show that the signal to noise ratio, temperature and strain resolution of the system are greatly improved by the employment of Golay complementary pulse modulation and correlation detection comparing with single light pulse. Finally, the partial experimental study of transmitted light signal has been conducted based on Acousto-optic modulator.【关键词】布里渊散射 BOTDR 外差检测 Golay互补序列【英文关键词】Brillouin scattering BOTDR heterodyne detection Golay complementary sequences 【目录】外差检测BOTDR温度和应变传感技术研究摘要5-6Abstract6第1章绪论9-15 1.1 引言9 1.2 基于布里渊散射的温度和应变传感研究现状9-13 1.2.1 直接检测10-11 1.2.2 外差检测11-13 1.3 本文的主要研究内容13-15第2章基于布里渊散射的温度和应变理论基础15-22 2.1 光纤中的布里渊散射机理15-16 2.2 布里渊频移与温度和应变的关系16-18 2.2.1 布里渊频移与温度的关系16-17 2.2.2布里渊频移与应变的关系17-18 2.3 布里渊强度与温度和应变的关系18-20 2.3.1 布里渊强度与温度的关系19 2.3.2 布里渊强度与应变的关系19-20 2.4 BOTDR 系统中温度和应变的同时传感技术20-21 2.5 本章小结21-22第3章外差检测BOTDR 温度和应变传感系统22-36 3.1 传感系统整体方案22-23 3.2 光发射子系统23-24 3.2.1 宽谱光源23 3.2.2 窄谱光源23-24 3.3 脉冲调制子系统24-26 3.4 微波下变频子系统26-32 3.4.1 频率综合器选择及参数设置26-29 3.4.2 频率综合器的控制方案29-30 3.4.3 接口配置软件设计30-32 3.4.4 实际测试结果32 3.5 BOTDR 信号采集与处理子系统32-35 3.5.1 信号采集和处理单元32-33 3.5.2 叠加平均算法33-35 3.6 本章小结35-36第4章应用Golay 互补序列的BOTDR 传感系统36-53 4.1 Golay 互补序列的特性36-39 4.1.1 互补序列的时域特性36-37 4.1.2 互补序列的频域特性37-39 4.2 Golay 互补序列在BOTDR 中的应用原理39-43 4.2.1 Golay 互补序列产生电路设计39-41 4.2.2 Golay 互补序列的脉冲响应41-42 4.2.3 Golay 互补序列在系统中的应用42 4.2.4 应用Golay 互补序列的系统方案42-43 4.3 Golay 互补序列在BOTDR 中的适用范围43-44 4.4 应用Golay 互补序列对系统性能的改善44-47 4.4.1 分辨率及信噪比分析44-45 4.4.2 系统动态范围的估计45-46 4.4.3 系统测量时间46-47 4.5 应用Golay 互补序列的BOTDR 系统仿真47-51 4.5.1 Golay 互补序列的时域仿真47-49 4.5.2 Golay 互补序列的频域仿真49-51 4.6 基于AOM 的前向光路测试51-52 4.7 本章小结52-53第5章结论与展望53-54参考文献54-57攻读硕士学位期间发表的论文及其它成果57-58致谢58-59详细摘要59-67。

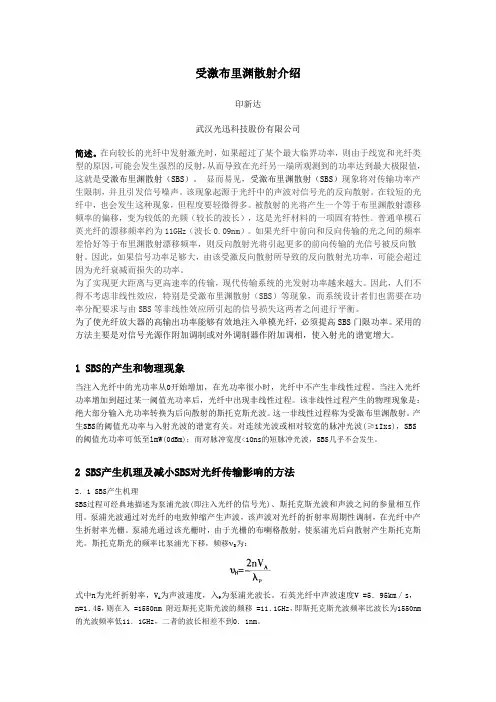

受激布里渊散射介绍印新达武汉光迅科技股份有限公司简述。

在向较长的光纤中发射激光时，如果超过了某个最大临界功率，则由于线宽和光纤类型的原因，可能会发生强烈的反射，从而导致在光纤另一端所观测到的功率达到最大极限值，这就是受激布里渊散射（SBS）。

显而易见，受激布里渊散射（SBS）现象将对传输功率产生限制，并且引发信号噪声。

该现象起源于光纤中的声波对信号光的反向散射。

在较短的光纤中，也会发生这种现象，但程度要轻微得多。

被散射的光将产生一个等于布里渊散射漂移频率的偏移，变为较低的光频（较长的波长），这是光纤材料的一项固有特性。

普通单模石英光纤的漂移频率约为11GHz（波长0.09nm）。

如果光纤中前向和反向传输的光之间的频率差恰好等于布里渊散射漂移频率，则反向散射光将引起更多的前向传输的光信号被反向散射。

因此，如果信号功率足够大，由该受激反向散射所导致的反向散射光功率，可能会超过因为光纤衰减而损失的功率。

为了实现更大距离与更高速率的传输，现代传输系统的光发射功率越来越大。

因此，人们不得不考虑非线性效应，特别是受激布里渊散射（SBS）等现象，而系统设计者们也需要在功率分配要求与由SBS等非线性效应所引起的信号损失这两者之间进行平衡。

为了使光纤放大器的高输出功率能够有效地注入单模光纤，必须提高SBS门限功率。

采用的方法主要是对信号光源作附加调制或对外调制器作附加调相，使入射光的谱宽增大。

1 SBS的产生和物理现象当注入光纤中的光功率从0开始增加，在光功率很小时，光纤中不产生非线性过程。

当注入光纤功率增加到超过某一阈值光功率后，光纤中出现非线性过程。

该非线性过程产生的物理现象是：绝大部分输入光功率转换为后向散射的斯托克斯光波。

这一非线性过程称为受激布里渊散射。

产生SBS的阈值光功率与入射光波的谱宽有关。

对连续光波或相对较宽的脉冲光波(≥1Ixs)，SBS 的阈值光功率可低至lmW(0dBm)；而对脉冲宽度<1Ons的短脉冲光波，SBS几乎不会发生。

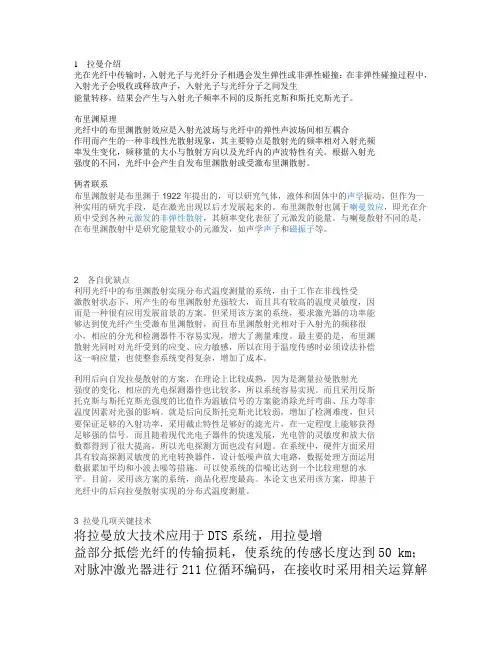

1 拉曼介绍光在光纤中传输时，入射光子与光纤分子相遇会发生弹性或非弹性碰撞：在非弹性碰撞过程中，入射光子会吸收或释放声子，入射光子与光纤分子之间发生能量转移，结果会产生与入射光子频率不同的反斯托克斯和斯托克斯光子。

布里渊原理光纤中的布里渊散射效应是入射光波场与光纤中的弹性声波场间相互耦合作用而产生的一种非线性光散射现象，其主要特点是散射光的频率相对入射光频率发生变化，频移量的大小与散射方向以及光纤内的声波特性有关。

根据入射光强度的不同，光纤中会产生自发布里渊散射或受激布里渊散射。

俩者联系布里渊散射是布里渊于1922年提出的，可以研究气体，液体和固体中的声学振动，但作为一种实用的研究手段，是在激光出现以后才发展起来的。

布里渊散射也属于喇曼效应，即光在介质中受到各种元激发的非弹性散射，其频率变化表征了元激发的能量。

与喇曼散射不同的是，在布里渊散射中是研究能量较小的元激发，如声学声子和磁振子等。

2 各自优缺点利用光纤中的布里渊散射实现分布式温度测量的系统，由于工作在非线性受激散射状态下，所产生的布里渊散射光强较大，而且具有较高的温度灵敏度，因而是一种很有应用发展前景的方案。

但采用该方案的系统，要求激光器的功率能够达到使光纤产生受激布里渊散射，而且布里渊散射光相对于入射光的频移很小，相应的分光和检测器件不容易实现，增大了测量难度。

最主要的是，布里渊散射光同时对光纤受到的应变、应力敏感，所以在用于温度传感时必须设法补偿这一响应量，也使整套系统变得复杂，增加了成本。

利用后向自发拉曼散射的方案，在理论上比较成熟，因为是测量拉曼散射光强度的变化，相应的光电探测器件也比较多，所以系统容易实现。

而且采用反斯托克斯与斯托克斯光强度的比值作为温敏信号的方案能消除光纤弯曲、压力等非温度因素对光强的影响。

就是后向反斯托克斯光比较弱，增加了检测难度，但只要保证足够的入射功率，采用截止特性足够好的滤光片，在一定程度上能够获得足够强的信号。

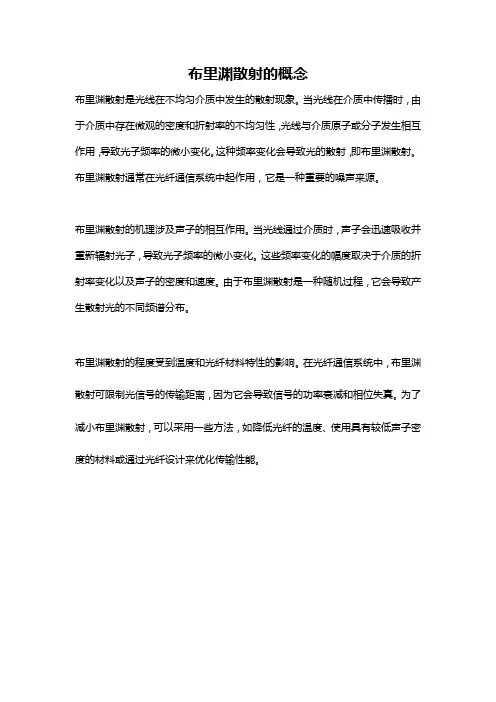

布里渊散射的概念
布里渊散射是光线在不均匀介质中发生的散射现象。

当光线在介质中传播时，由于介质中存在微观的密度和折射率的不均匀性，光线与介质原子或分子发生相互作用，导致光子频率的微小变化。

这种频率变化会导致光的散射，即布里渊散射。

布里渊散射通常在光纤通信系统中起作用，它是一种重要的噪声来源。

布里渊散射的机理涉及声子的相互作用。

当光线通过介质时，声子会迅速吸收并重新辐射光子，导致光子频率的微小变化。

这些频率变化的幅度取决于介质的折射率变化以及声子的密度和速度。

由于布里渊散射是一种随机过程，它会导致产生散射光的不同频谱分布。

布里渊散射的程度受到温度和光纤材料特性的影响。

在光纤通信系统中，布里渊散射可限制光信号的传输距离，因为它会导致信号的功率衰减和相位失真。

为了减小布里渊散射，可以采用一些方法，如降低光纤的温度、使用具有较低声子密度的材料或通过光纤设计来优化传输性能。
