分布式光纤传感器原理一、分布式光纤传感器原理分布式光纤传感器（Distributed Optical Fiber Sensor，DOFS）是一种新型传感技术，它利用光纤原理监测、测量被测目标的参数。
传感器通过植入光纤改变或分析光纤内传播的光脉冲，根据数学模型和算法从光脉冲的改变中分析出被测参数，从而达到监测或测量的目的。
传统的光纤传感器主要分为单点检测和分布式传感两类。
单点检测只能检测光纤段的一点，而分布式传感则可以同时监测整个光纤段的参数，如压力、温度、振动等。
分布式光纤传感器主要有两种：光纤Brillouin散射传感器（Fiber Brillouin Scattering Sensor）和光纤Raman散射传感器（Fiber Raman Scattering Sensor）。
1. 光纤Brillouin散射传感器光纤Brillouin散射传感器是利用光纤内固有的acoustic-optic 效应（Brillouin散射）来测量光纤内部的物理参数，如压力、温度、拉力等。
光纤Brillouin散射是指一束光线入射至光纤材料或结构中，由于光纤材料的内部固有声子和光子的相互作用，使得光子的波长会发生微小的变化，即光子的波长会发生一个内部固有的 Brillouin 光谱线，里面包含着光纤的特征参数，例如压力、拉力、温度等。
2. 光纤Raman散射传感器光纤Raman散射传感器是基于光纤Raman散射原理，利用激光激发出的光纤中的能量状态的微小变化来测量物理参数，如温度、压力、拉力等。
光纤Raman散射（Fiber Raman Scattering）是指一束激光入射至光纤中，由于光子和光纤中的自由电子的相互作用，使得激光光子中的能量状态发生微小的变化，从而产生一条Raman光谱线。
里面包含着光纤的特征参数，如温度、压力、拉力等。
二、分布式光纤传感器的应用分布式光纤传感器在工程和科学研究中有着广泛的应用，如用于： 1. 架构监测：可为大型结构物提供细节的分布式监测，如桥梁、建筑物等；2. 海洋和河流监测：可以实现实时的海洋流速和河流溯源的监测；3. 地质监测：可以检测地表或地下的地质变化，如地震、地质构造变化等；4. 军事和安全监控：可以检测活动的物体，如坦克、舰船等；5. 工厂设备监控：可以实现机器的实时监控，如机床、发动机等。
光纤传感器的原理和分类光纤传感器是一种利用光纤作为传感元件的传感器，其原理基于光的传输和传导特性。
由于光纤具有高强度、高精度、抗干扰性强等优点，因此在许多领域被广泛应用。
本文将介绍光纤传感器的原理以及常见的分类。
一、光纤传感器的原理光纤传感器是通过利用光的传输和传导特性来实现对物理量的测量或检测。
其原理基于光在光纤中传播的特性，通过引入测量介质或改变光纤本身的物理性质，来实现对所测量量的感应和转换。
光纤传感器的工作原理主要包括两个部分：光纤内部光的传输和光的检测与测量。
光纤中的光通过全反射现象在光纤内部传输，当外界环境或测量介质的物理性质发生变化时，会引起光的入射角度或传播路径的改变。
这样，光的特性变化就能被传感器感受到，并通过光的检测与测量来转换成电信号或数字信号进行处理。
二、光纤传感器的分类1. 根据测量原理分类- 干涉型光纤传感器：利用干涉原理测量物理量的变化，如干涉型位移传感器、干涉型应力传感器等。
- 散射型光纤传感器：利用光的散射现象测量介质的物理性质，如散射型温度传感器、散射型液位传感器等。
- 吸收型光纤传感器：利用介质对光的吸收特性测量物理量的变化，如吸收型浓度传感器、吸收型压力传感器等。
2. 根据传感原理分类- 光纤光栅传感器：利用光栅的周期性结构产生的光波反射、衍射或干涉现象进行测量，如光纤光栅位移传感器、光纤光栅应变传感器等。
- 光纤光栅传感器具有高精度、高分辨率和良好的抗干扰性能，在工业自动化、航空航天等领域得到广泛应用。
3. 根据测量的物理量分类- 光纤温度传感器：通过测量介质对光的吸收和散射特性来对温度进行测量。
- 光纤压力传感器：通过测量介质对光的压力和扭转特性来对压力进行测量。
- 光纤位移传感器：通过测量光纤长度的变化来对位移进行测量。
三、光纤传感器的应用领域光纤传感器由于其高灵敏度、高分辨率、抗干扰性强等特点，被广泛应用于各个领域。
以下是一些主要的应用领域：1. 工业自动化：光纤传感器在工业自动化中常用于测量温度、压力、液位等参数，可以实现对工业过程的监测与控制。
分布式光纤传感技术的分类一分布式光纤传感监测系统原理光的传播有一种叫做闪射现象。
闪射：当光束通过不均匀媒质时，部分光束将偏离原来方向而分散传播，从侧向也可以看到光的现象，叫做光的散射。
然后光的散射可以分成弹性散射跟非弹性散射。
弹性闪射主要有瑞利散射和米氏散射；非弹性散射包括布里渊散射，拉曼散射，康普顿散射等。
而分布式光纤传感监测系统，是采用不同的散射实现的，有基于拉曼光谱（Raman spectra），布里渊散射，瑞利散射等。
二分布式光纤传感监测系统分类分布式光纤有几种类型，经常看到的有DTS分布式光纤测温、DVS分布式光纤、DAS分布式光纤声波监测系统。
1. DVS防区型是通过划分防区进行监测的，而且当某个位置入侵后不能准确定位到具体位置，只能知道在某个防区，所以划分防区就很重要。
我们一般建议是50m-200m 一个防区，总防区一般为16个以内。
这样就能快速的定位到入侵位置（因为距离比较短）。
主要用在一些建筑的周届安防上，而且安装比较复杂，不能应用于长距离传输，价格不贵，当长距离定位型的DVS 价格降下来后，防区型的DVS慢慢没有优势了。
2. 分布式光纤振动传感系统（DVS）根据振动进行测量的，基于瑞利后向干涉；定位精度，跟监测距离长度是2个比较重要的指标；目前国内领先水平是40km左右,定位精度在5米这样，再高的距离到50KM,60KM，相比于防区型，DVS能够准确的定位出入侵位置，所以定位精度很重要。
目前该系统功能完善，可提供用户需要的功能。
可视化报警显示：提供形象的可视化显示界面，通过图形组态模块将光纤位置映射到图像上，一旦某点发生入侵事故，报警信息直接显示在图像上，形象直观。
振动曲线显示：系统可以实时显示整个光缆的振动信号分布曲线，当某处振动信号应变异常时，通过曲线可以显示该处实时信息分区/ 分级事件报警：提供多种灵活的报警方式，报警参数可以分级、分区域设置。
历史统计分析：提供历史振动数据统计分析功能，包括：a. 某时刻光缆不同位置的振动分布曲线b. 某时段光缆某点的振动变化曲线3. 分布式光纤声波监测系统（DAS）该系统检测声音，原理是基于振动测量；跟DVS的区别是DAS相位解调，能线性还原声音，DVS没有相位调解，无法还原声音；在能源，石油，燃气管道等等场景中开始使用。
分布式光纤传感器的工作原理分布式光纤传感器，这个名字听起来有点复杂，其实它的工作原理就像在给光纤“加个耳朵”，让它能够听到周围的声音。
想象一下，光纤就像是一根细长的水管，里面流淌着光。
这个光啊，就像是在传递信息的小精灵，跑得飞快，根本停不下来。
可是，这个光纤不仅仅是用来传光的，它还能用来感知周围的变化，比如温度、压力、甚至是震动。
说到这里，可能有人要问了，光纤是怎么“听到”这些变化的呢？光纤里面有一种特别的技术，叫做“拉曼散射”。
简单来说，就是光在经过光纤的时候，会和光纤材料发生互动，产生一些微小的变化。
就好比你在水中扔一颗石子，水面会产生波纹。
光纤也是一样，当环境发生变化，比如说温度升高，光在传播过程中就会受到影响，散射出不同的信号。
这些信号就像是光纤发出的“求救信号”，告诉我们周围发生了什么。
再来说说这个分布式光纤传感器的优点。
你知道吗？它的检测范围可大了去了，甚至可以覆盖几公里的长度。
想象一下，普通的传感器可能只能监测一个小区域，像是只盯着一块地，然而分布式光纤传感器就像是拥有千里眼，能够一眼看到全局。
这样一来，在一些大型的基础设施，比如铁路、桥梁和石油管道等地方，分布式光纤传感器就能发挥大作用了。
你想啊，要是有哪个地方出现了异常，立刻就能发出警报，避免大麻烦的发生。
分布式光纤传感器也很耐用，抗干扰能力强。
想象一下，像是一个勇士，不怕风吹雨打，坚韧不拔。
它可以在极端的温度、湿度甚至是强电磁干扰的环境下工作，真是让人刮目相看。
它的安装方式也非常灵活，可以直接嵌入到各种材料中，像是混凝土、钢材等。
就好比你把这位勇士藏在了墙里，平时谁也看不见，但一旦有问题，它立刻就会发声，提醒大家注意。
应用场景也是五花八门，真是无所不包。
比如在城市的交通监测中，分布式光纤传感器可以用来监测道路的拥堵情况，帮助城市规划者及时做出调整。
在环境监测方面，它能够监测水质、土壤温度等指标，为保护环境贡献一份力量。
甚至在医疗领域，分布式光纤传感器也有身影，帮助医生监测患者的生理数据，确保治疗的有效性。
分布式光纤振动传感器工作原理分布式光纤振动传感器是一种利用光纤传输信号来检测和测量周围环境振动的传感器。
它的工作原理基于光纤的敏感性和光的干涉效应。
该传感器可以广泛应用于安全监测、地质勘探、结构健康监测等领域。
传感器的结构主要由光纤和光学设备组成。
光纤是一种柔软而长的细纤维，由高纯度的玻璃或塑料制成。
光学设备包括光源和光检测器。
光源通常是一束激光或LED光，用来将光信号注入光纤中。
光检测器用于检测光信号的变化，并将其转换成电信号。
在传感器工作时，光纤被安装在待监测的结构物表面或埋入地下。
当结构物发生振动时，光纤会受到相应的应变，导致光信号的路径长度发生变化。
这种变化会引起光的干涉效应，从而改变光信号的幅度或相位。
为了测量光纤上的振动，传感器通常采用两种主要的技术：时域反射技术和频域分析技术。
时域反射技术是通过测量光信号的反射时间来确定光纤上的振动位置和幅度。
当光信号注入光纤后，一部分光信号会反射回来。
通过测量反射光信号的时间延迟，可以确定振动的位置。
振动的幅度可以通过测量反射光信号的强度来确定。
频域分析技术是通过分析光信号的频谱来确定光纤上的振动频率和幅度。
当光信号经过干涉效应后，会产生一个复杂的频谱。
通过对频谱进行分析，可以确定振动的频率和幅度。
分布式光纤振动传感器具有以下优点：高灵敏度、大测量范围、高时空分辨率、抗干扰能力强等。
它可以实时监测结构物的振动情况，并提供准确的数据分析。
这对于预防结构物的损坏、保护人员的安全以及提高工作效率都具有重要意义。
然而，分布式光纤振动传感器也存在一些挑战。
首先，光纤的安装和布线需要一定的技术和成本。
其次，光纤容易受到温度、湿度等环境因素的影响，可能会导致测量误差。
此外，传感器的灵敏度和分辨率也会受到光纤长度和光源功率的限制。
分布式光纤振动传感器是一种高精度、高灵敏度的传感器，可以实时监测和测量周围环境的振动情况。
它的工作原理基于光纤的敏感性和光的干涉效应，通过时域反射技术或频域分析技术来实现信号的检测和测量。
分布式光纤监测技术的工作原理分布式光纤监测技术是一种利用光纤传感器实现对物理量进行实时、连续监测的技术。
它通过在光纤中引入传感元件，将光纤变为一个分布式传感器，可以实现对光纤所覆盖区域内的温度、应力、振动等物理量的监测。
其工作原理主要包括光纤传感原理、信号解调原理和数据处理原理三个方面。
光纤传感原理是分布式光纤监测技术的基础。
光纤传感器通常利用光纤的光学特性来实现对物理量的测量。
光纤传感器中的光纤通常由两个部分组成：传感区和光纤衰减区。
传感区是光纤中引入的传感元件，它可以将外界物理量转化为光学信号。
当外界物理量改变时，传感区中的特殊材料会发生形变或介电常数变化，从而改变光纤的光学特性。
光纤衰减区是光纤中的一段特殊区域，它用于对传感信号进行衰减，使得传感信号可以在光纤中传输到光学解调单元。
信号解调原理是分布式光纤监测技术中的关键步骤。
信号解调的目的是将传感信号转化为可读取的数据。
在光纤传感器中，传感信号通常以光的强度变化形式存在。
为了解读传感信号，需要使用激光器和光学解调单元来进行信号解调。
激光器会向光纤中发射激光光束，经过光纤传输后，光纤中的传感区会对光束进行调制。
光学解调单元会接收传感信号，并通过光学元件将光信号转换为电信号。
然后，电信号会经过放大和滤波等处理，最终转化为可读取的数据。
数据处理原理是对得到的数据进行处理和分析的过程。
在分布式光纤监测技术中，得到的数据通常以时间-位置坐标形式存在。
通过对数据进行采样和处理，可以得到物理量在空间和时间上的变化情况。
数据处理的方法包括时域分析、频域分析和空域分析等。
时域分析主要用于研究物理量的变化趋势和周期性特征；频域分析可以对物理量的频率分布进行研究，以获取振动信号的频率谱；空域分析主要用于研究物理量在空间上的分布情况。
分布式光纤监测技术的工作原理包括光纤传感原理、信号解调原理和数据处理原理。
通过将光纤变为一个分布式传感器，可以实现对光纤所覆盖区域内的物理量进行实时、连续监测。
分布式光纤传感的基本原理一、引言分布式光纤传感技术是利用光纤作为传感器，通过对光纤中的光信号进行分析和处理，实现对物理量的测量和监测。
该技术具有高精度、高灵敏度、可靠性高等优点，在工业、交通、环保等领域得到了广泛应用。
二、基本原理1. 光纤传感器的工作原理光纤传感器是基于光学原理设计制造的一种传感器。
其主要组成部分是光源、光纤和检测系统。
在测量过程中，光源会向光纤中发射一束激光或LED等光线，经过反射或散射后再返回检测系统进行信号处理。
2. 光纤传感器的分类根据不同的测量原理和应用场景，可以将光纤传感器分为多种类型。
常见的有：（1）布拉格反射式（FBG）传感器：利用布拉格反射原理实现对温度、压力等物理量的测量。
（2）拉曼散射式（Raman）传感器：利用拉曼效应实现对温度、压力等物理量的测量。
（3）雷达式（OTDR）传感器：利用光时域反射原理实现对光纤长度、损耗等物理量的测量。
（4）弯曲式传感器：利用光纤弯曲时产生的信号变化实现对温度、应力等物理量的测量。
3. 分布式光纤传感技术的原理分布式光纤传感技术是一种基于拉曼效应原理的传感技术。
在这种技术中，通过向光纤中注入一束高功率激光，使其产生拉曼散射效应。
当激光与介质相互作用时，会产生散射光信号，并且随着介质内部物理参数的变化而发生频移。
通过对散射光信号进行分析和处理，可以得到介质内部物理参数分布情况。
4. 分布式温度传感原理在分布式温度传感中，通过向被测物体表面附近埋设一根特殊的分布式光纤，在激光作用下，可以得到介质内部温度变化情况。
具体原理如下：（1）激光器向被测物体表面附近注入高功率激光。
（2）激光与介质相互作用，产生拉曼散射光信号。
（3）散射光信号经过分析和处理，得到介质内部温度分布情况。
三、应用领域分布式光纤传感技术具有广泛的应用领域，在以下几个方面得到了广泛的应用：1. 石油化工行业在石油化工行业中，分布式光纤传感技术可以实现对管道温度、压力等物理量的实时监测。
分布式光纤传感器1. 简介分布式光纤传感器（Distributed Fiber Optic Sensor，简称DFOS）是一种利用光纤作为传感器的传感技术。
光纤传感器将光纤作为传感元件，通过测量光纤中的光信号的改变，实现对物理量的测量和监测。
相比传统传感器，分布式光纤传感器具有全光电传输、大范围、高灵敏度、抗电磁干扰等优点，被广泛应用于工业、军事、交通、环境监测等领域。
2. 工作原理分布式光纤传感器的工作原理基于光纤中的光信号的改变。
一般来说，光纤传感器可以通过两种方式实现对物理量的测量：基于光纤的干涉原理和基于光纤的散射原理。
2.1 基于光纤的干涉原理基于光纤的干涉原理是利用光纤中的光信号的干涉现象来测量物理量。
光纤传感器一般采用光纤的两个光束进行干涉，通过测量干涉光信号的强度或相位变化，来获得物理量的信息。
2.2 基于光纤的散射原理基于光纤的散射原理是利用光纤中的光信号的散射现象来测量物理量。
光纤传感器通过测量散射光信号的强度、频谱或时间延迟等参数的变化，来获得物理量的信息。
3. 分类根据传感原理、传感方式和应用领域的不同，分布式光纤传感器可以分为多个分类。
下面将介绍几种常见的分类方式。
3.1 基于传感原理的分类根据传感原理的不同，可以将分布式光纤传感器分为基于干涉原理和基于散射原理的两类。
3.1.1 基于干涉原理的分布式光纤传感器基于干涉原理的分布式光纤传感器主要包括光纤干涉仪、光纤布拉格光栅传感器等。
这类传感器通过测量光纤中的干涉光信号的强度或相位变化，实现对物理量的测量。
3.1.2 基于散射原理的分布式光纤传感器基于散射原理的分布式光纤传感器主要包括光纤布里渊散射传感器、光纤拉曼散射传感器等。
这类传感器通过测量光纤中的散射光信号的强度、频谱或时间延迟等参数的变化，实现对物理量的测量。
3.2 基于传感方式的分类根据传感方式的不同，可以将分布式光纤传感器分为连续式和离散式两类。
3.2.1 连续式分布式光纤传感器连续式分布式光纤传感器是指将光纤作为连续的传感元件，沿着被测量对象的长度方向进行布置，实现对整个长度范围内物理量的测量。

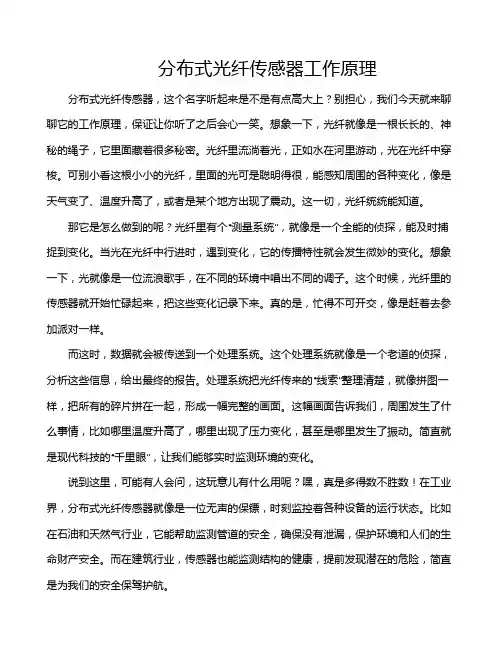

分布式光纤传感器工作原理分布式光纤传感器，这个名字听起来是不是有点高大上？别担心，我们今天就来聊聊它的工作原理，保证让你听了之后会心一笑。
想象一下，光纤就像是一根长长的、神秘的绳子，它里面藏着很多秘密。
光纤里流淌着光，正如水在河里游动，光在光纤中穿梭。
可别小看这根小小的光纤，里面的光可是聪明得很，能感知周围的各种变化，像是天气变了、温度升高了，或者是某个地方出现了震动。
这一切，光纤统统能知道。
那它是怎么做到的呢？光纤里有个“测量系统”，就像是一个全能的侦探，能及时捕捉到变化。
当光在光纤中行进时，遇到变化，它的传播特性就会发生微妙的变化。
想象一下，光就像是一位流浪歌手，在不同的环境中唱出不同的调子。
这个时候，光纤里的传感器就开始忙碌起来，把这些变化记录下来。
真的是，忙得不可开交，像是赶着去参加派对一样。
而这时，数据就会被传送到一个处理系统。
这个处理系统就像是一个老道的侦探，分析这些信息，给出最终的报告。
处理系统把光纤传来的“线索”整理清楚，就像拼图一样，把所有的碎片拼在一起，形成一幅完整的画面。
这幅画面告诉我们，周围发生了什么事情，比如哪里温度升高了，哪里出现了压力变化，甚至是哪里发生了振动。
简直就是现代科技的“千里眼”，让我们能够实时监测环境的变化。
说到这里，可能有人会问，这玩意儿有什么用呢？嘿，真是多得数不胜数！在工业界，分布式光纤传感器就像是一位无声的保镖，时刻监控着各种设备的运行状态。
比如在石油和天然气行业，它能帮助监测管道的安全，确保没有泄漏，保护环境和人们的生命财产安全。
而在建筑行业，传感器也能监测结构的健康，提前发现潜在的危险，简直是为我们的安全保驾护航。
在一些偏远的地方，这种传感器也能发挥大作用。
想象一下，在深海或者在偏远的山上，监测环境变化的难度可想而知。
这时候，分布式光纤传感器就像是一位勇敢的探险家，克服重重困难，把数据带回家。
通过这项技术，科学家们能够更好地了解自然界，预测地震和其他自然灾害，保护更多的生命。
