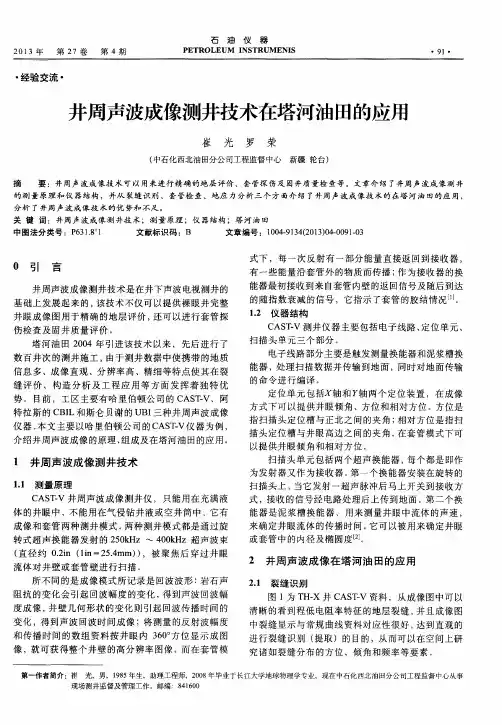

井周声波扫描成像测井

第七章声波测井岩石中声速的差异与岩石致密程度，构造和孔隙充填物等有关。

声波测井是运用声波在岩层中的各种传播规律在钻孔中争论岩层特点的一类方法。

声波测井分类：声波速度、声波幅度、声波全波、声波成像等。

第一节声波测井的物理根底一、声波物理性质简述对于声波测井来说，声源能量很小，岩石可看作是弹性体，因此可利用弹性波在介质中传播的规律来争论声波在岩石中的传播过程。

1〕描述固体弹性的几个参数①杨氏模量 E 〔纵向伸长系数〕；②体积弹性模量 K ；③切变模量μ；④泊松比σ。

2〕声波在岩石中的传播特性①纵波与横波〔压缩波与剪切波〕②波的能量与振幅的平方或正比③声波幅度随传播距离按指数规律衰减④波在两种不同介质分界面处的转换—反射与折射，遵循斯耐尔定律。

首波—滑行波在第一种介质中造成的波称为首波，习惯上称为折射波。

二、钻孔内的声波其次节声波速度测井一、单放射双接收声波速度测井原理测量沿井壁传播的滑行波的速度。

二、井眼补偿式声波速度测井原理目的在于抑制井径变化或仪器在井中倾斜时所造成的声速误差。

三、长源距声波测井目的在于更好地区分纵、横波和低速波，增加探测深度，抑制井壁四周低速带的影响。

源距加大到 2.5m 左右可满足上述要求。

全波测井源距较长，以提高各种波的区分力量。

四、阵列声波测井及分波速度提取五、偶极横波测井1．单极源及偶极源。

2．挠曲涉及其与横波的关系。

软地层中，单极源不能产生横波，偶极源的波列中，在纵波之后亦无横波，但有明显的挠曲波，在低频时，挠曲波的速度与横波速度相近，高频时则低于横波的速度，可依据挠曲波的速度来求取横波速度。

第三节声波速度测井的解释与应用一、影响声波速度测井曲线外形的因素1 〕周期跳动引起声皮跳动的岩性因素：①裂缝层，裂开带；②含气水胶结纯砂岩；③高速层〔波阻抗大，能量不易传递〕；④井径扩大或泥浆中溶有气体。

2 〕源距与间距的影响源距—要保证抑制盲区的影响，使折射波首先到达接收器〔1m 即可，长源距可达 2.5m 〕。

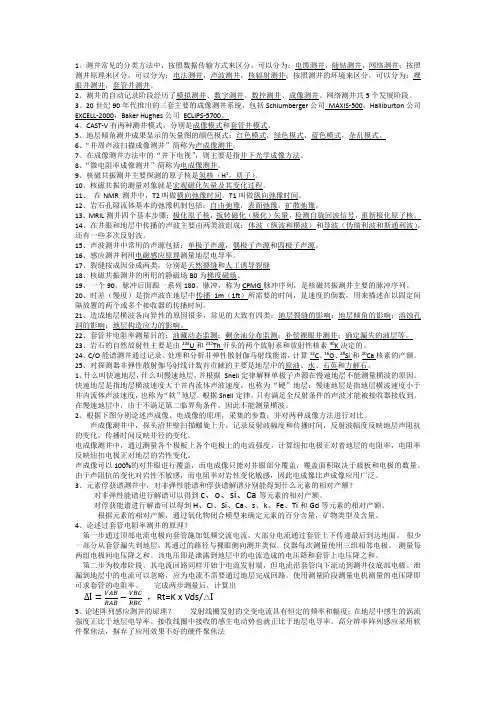

1、测井常见的分类方法中，按照数据传输方式来区分，可以分为：电缆测井，随钻测井，网络测井；按照测井原理来区分，可以分为：电法测井，声波测井，核辐射测井；按照测井的环境来区分，可以分为：裸眼井测井，套管井测井。

2、测井的自动记录阶段经历了模拟测井、数字测井、数控测井、成像测井、网络测井共5个发展阶段。

3、20世纪90年代推出的三套主要的成像测井系统，包括Schlumberger公司MAXIS-500，Halliburton公司EXCELL-2000，Baker Hughes公司ECLIPS-5700。

4、CAST-V有两种测井模式，分别是成像模式和套管井模式。

5、地层倾角测井成果显示的矢量图的颜色模式：红色模式，绿色模式，蓝色模式，杂乱模式。

6、“井周声波扫描成像测井”简称为声成像测井。

7、在成像测井方法中的“井下电视”，则主要是指井下光学成像方法。

8、“微电阻率成像测井”简称为电成像测井。

9、核磁共振测井主要探测的原子核是氢核（H1，质子）。

10、核磁共振的测量对象就是宏观磁化矢量及其变化过程。

11、在NMR 测井中，T2叫做横向弛豫时间。

T1叫做纵向弛豫时间。

12、岩石孔隙流体基本的弛豫机制包括：自由弛豫，表面弛豫，扩散弛豫。

13、MRIL测井四个基本步骤：极化原子核，扳转磁化（极化）矢量，检测自旋回波信号，重新极化原子核。

14、在井眼和地层中传播的声波主要由两类波组成：体波（纵波和横波）和导波（伪瑞利波和斯通利波），还有一些多次反射波。

15、声波测井中常用的声源包括：单极子声源，偶极子声源和四极子声源。

16、感应测井利用电磁感应原理测量地层电导率。

17、裂缝按成因分成两类，分别是天然裂缝和人工诱导裂缝18、核磁共振测井的所用的静磁场B0为梯度磁场。

19、一个90。

脉冲后面跟一系列180。

脉冲，称为CPMG脉冲序列，是核磁共振测井主要的脉冲序列。

20、时差（慢度）是指声波在地层中传播1m（1ft）所需要的时间，是速度的倒数，用来描述在以固定间隔放置的两个或多个接收器的传播时间。

井径成像测井技术的应用探讨井径成像测井（Formation Micro-Imaging Logging）是一种用于获取井壁岩石显微结构信息的测井技术。

它通过沿井眼旋转的探头，在不同方向上扫描井壁，获取高分辨率的图像数据，从而揭示储层的微观特征和岩石主要组成。

井径成像测井技术在油气勘探开发中有着广泛的应用，本文将从探测方法、应用特点以及实际案例等多个角度对其应用进行探讨。

首先，井径成像测井技术的探测方法多样，包括电阻率成像、声波成像和核磁共振成像等。

其中，电阻率成像是最常用的技术。

它通过电极附近的电流分布来获取岩石电阻率等信息，从而揭示储层中的裂缝、孔隙和岩性变化等细微结构。

声波成像则依靠探头发射的声波信号在井壁内侧的回波反射来获得岩石粒度、泥页岩含量、完整度等信息。

核磁共振成像则通过核磁共振信号来获取岩石内部孔隙、流体含量和分布等信息。

其次，井径成像测井技术具有诸多应用特点。

首先，井径成像测井提供了高分辨率的岩石显微结构信息，使得储层评价更加准确、细致。

其次，井径成像测井技术可以获取井壁图像，在进行井筒评价和完井设计时起到重要作用。

此外，井径成像测井还可以提供储层物性参数，如孔隙度、饱和度等。

最后，井径成像测井技术操作简便，数据获取速度快、稳定性高。

最后，井径成像测井技术在实际应用中取得了不错的成果。

以油气勘探开发为例，通过井径成像测井技术，可以获取储层的裂缝网络、溶解缝、剪切滑移带等信息，为油气流体的储存和运移提供了重要依据。

此外，井径成像测井可以评价岩石性质，如孔隙度、含矿物质等，对油气资源的评价和开发决策起到重要作用。

而在水文地质调查中，井径成像测井技术能够揭示地下水脉络、裂缝和渗透性差异，为有效水源的开发和管理提供参考。

总结起来，井径成像测井技术作为一种获取井壁岩石显微结构信息的技术，具有多样的探测方法、广泛的应用特点和令人满意的实际应用成果。

它可以为油气勘探开发和水文地质调查提供重要的技术支持，提高储层评价的准确性和精确度，为资源开发和环境保护提供指导。

超声波成像测井技术在套管井中的应⽤超声波成像测井技术在套管井中的应⽤摘要：超声波成像测井仪利⽤超声波撞击套管内壁，根据超声波的反射原理，通过记录各个界⾯的反射波，并对其进⾏复杂的处理后，可得出⽔泥的声阻抗，套管壁厚，套管内径（相当于40臂井径）等参数，以此获得直观的⾼分辨率的⽔泥评价和套管腐蚀图像。

本⽂主要介绍超声波成像测井技术的基本原理及其在固井质量检测和套管检测⽅⾯的应⽤。

关键词：超声波成像测井套管井换能器前⾔随着油⽥勘探开发的不断深⼊，⽔平井、侧钻井、⼤斜度井的逐年增加，对固井完井⼯作提出了越来越⾼的要求，同时对固井质量的检测技术也提出了更⾼的要求。

由于油⽥开发后期的难度加⼤，对窜槽井和套损井的精密检测也变得尤为重要，常规的检测⼿段（如声幅等）已不能适应⾼准确度和⾼分辨率的要求。

超声波成像测井是在早期的井下电视基础上发展起来的，但它采⽤了以下措施改善了成像质量和分辨率，满⾜了各种套管井复杂情况的需要。

（1）通过改进超声换能器的布局，将换能器与钻井液直接接触，减⼩了信号的衰减；（2）通过改进换能器，提⾼了仪器在⾼密度钻井液中的适应能⼒。

（3）通过增⼤采样点数，提⾼了仪器的成像分辨率。

（4）采⽤多种尺⼨的扫描头和多种频率的换能器，以适应不同尺⼨的套管。

基本原理超声波成像测井仪（环周声波扫描CAST-V），利⽤在⼀个⾼速旋转的扫描头上安装的换能器发射超声波撞击套管内壁，根据超声波的反射原理，通过记录各个界⾯的反射波，并对其进⾏复杂的处理后，可得出⽔泥的声阻抗，套管壁厚，套管内径（相当于40臂井径）等参数，以此获得直观的⾼分辨率的⽔泥评价和套管腐蚀图像，对固井质量和套管状况作出更为直观准确的判断。

如图⼀所⽰，仪器的换能器既是发射器⼜是接收器，换能器（这时作为发射器）发射⼀个超声波脉冲，通过流体传到流体与套管界⾯，⼤部能量被反射回换能器（这时作为接收器），另⼀部分能量折射穿过套管到达套管与⽔泥界⾯，同样反射回⼀部分能量被接收器探测到，其折射与反射能量的多少取决于界⾯两侧物质的声阻抗差异。

地球矿场物理（测井）复习总结（电法测井部分）第一篇：地球矿场物理(测井)复习总结(电法测井部分)1．自然电动势产生的主要机理？淡水泥浆沙泥岩刨面井，砂岩层和泥岩层井内自然电位的特点？答：井壁附近两种不同矿化度溶液接触产生电化学过程，结果产生电动势。

自然电动势主要由扩散电动势和扩散吸附电动势产生。

扩散电动势主要存在砂岩中满足渗透膜原理，扩散吸附电动势存在于泥岩中，主要是因为泥岩隔膜的阳离子交换作用。

在沙泥岩剖面中钻井，一般为淡水泥浆钻进（CW>Cmf）,故在砂岩渗透层井段自然电位曲线出现明显的负异常，泥岩渗透层井段自然电位曲线出现明显的正异常。

2．如何确定自然点位测井曲线的泥岩基线？答：在实测的自然电位曲线中，由于泥岩或页岩层岩性稳定，在自然电位曲线上显示为一条电位不变的直线，将它作为自然电位的基线，这就是所谓的泥岩基线。

泥岩基线：均质、巨厚的泥岩层对应的自然电位曲线。

3．自然电位测井的影响因素？答：①CW和Cmf的比值（比值>1，负异常，比值<1，正异常）②地层水及泥浆滤液中含盐性质③岩性（泥质含量增加，SP曲线幅度降低）④地层温度（温度升高，Kda、Kd增加）SSP•rm⑤地层电阻率的影响（电阻率升高，SP幅度下降）∆Usp=⑥地层厚度的影响（厚度减小，SP幅度下降）rm+rsd+rsh⑦井径扩大和侵入的影响，（井眼越大，侵入越深，SP幅度越小）4．自然电位测井的主要应用？答：①划分渗透性层；②估计泥质含量；③确定地层水电阻率Rw；④判断水淹层。

5．描述岩石电阻率与孔隙度和饱和度的关系，并详细给出阿尔奇公式。

答：地层因数F＝R0/RW=a/φm，R0为孔隙中100％含水的地层电阻率，RW为孔隙中所含地层水的电阻率，a为岩性比例（0.6~1.5），m为胶结指数（1.5~3）,F只与岩石孔隙度、胶结情况有关，而与饱含在岩石中的地层水电阻率无关。

阿尔奇公式是地层电阻率因数F、孔隙度ψ、含水饱和度S和地层电阻率之间的经验关系式F=1ψm，F=ROR1, t=n RWRoSw式中：Rt 为地层电阻率；Ro为地层全含水时的电阻率层水电阻率；m为胶结指数；n为饱和度指数。

声波测井的基本原理声波测井是一种常用的地球物理勘探方法，通过发送声波信号进入地下，然后接收和分析返回的信号，可以获取有关地下岩石性质和地层构造的信息。

声波测井的基本原理是利用声波在不同岩石中的传播速度差异来推断地层的性质。

声波测井利用的声波信号是由测井仪器通过声源产生的。

这些声源通常是以一定频率振动的麦克氏震荡器，通过控制震荡器的频率和振幅，可以产生不同类型的声波信号。

在测井过程中，这些声波信号通过井中的探头向地下传播。

当声波信号遇到地下岩石时，会发生反射、折射和散射等现象。

这些现象会导致声波信号的传播速度和振幅发生变化。

通过测量返回的声波信号的传播时间和振幅，可以推断地下岩石的物理性质。

在声波测井中，最常用的参数是声波的传播速度。

传播速度是声波信号在岩石中传播的速度。

不同类型的岩石对声波的传播速度有不同的影响。

例如，固体岩石的传播速度较高，而含有流体的岩石的传播速度较低。

通过测量声波信号的传播时间，可以计算出不同深度处的传播速度，并进一步推断出地下岩石的类型和含有的流体性质。

除了传播速度，声波测井还可以提供其他有关地下岩石的信息。

例如，通过分析声波信号的振幅，可以推断地下岩石的密度和孔隙度。

密度是岩石单位体积的质量，而孔隙度是岩石中孔隙空间的比例。

这些参数对于研究地下岩石的物理性质和储层特征非常重要。

声波测井不仅可以应用于石油勘探和开发领域，还可以用于地质研究、水文地质调查等领域。

通过声波测井可以获取的地下岩石信息非常丰富，可以帮助地质学家和工程师更好地了解地下结构和性质，指导相关工程的设计和施工。

声波测井是一种基于声波传播原理的地球物理勘探方法。

通过测量声波信号的传播时间、振幅等参数，可以推断地下岩石的性质和构造。

声波测井在石油勘探和开发、地质研究等领域有着广泛的应用，为相关工程的设计和施工提供了重要的信息基础。
